Przy planowaniu wentylacji mechanicznej wiele osób zastanawia się, czy rekuperator potrzebuje dodatkowego źródła ciepła i jak ograniczyć przegrzewanie domu latem. Gruntowy wymiennik ciepła (GWC) wykorzystuje stabilną temperaturę ziemi do wstępnego ogrzania albo schłodzenia powietrza, zanim trafi ono do rekuperatora. Wyjaśniam, jak działa to rozwiązanie, jakie ma odmiany, ile może kosztować i kiedy rzeczywiście warto uwzględnić je w projekcie.
Gruntowy wymiennik ciepła poprawia warunki pracy wentylacji
- Zimą ogrzewa powietrze zewnętrzne przed wejściem do rekuperatora.
- Latem chłodzi nawiew, ale nie zastępuje pełnoprawnej klimatyzacji.
- Najpopularniejsze warianty to wymiennik rurowy, żwirowy, płytowy i glikolowy.
- Orientacyjny koszt instalacji dla domu jednorodzinnego w 2026 roku wynosi zwykle 10 000-25 000 zł.
- Największe znaczenie mają warunki gruntowe, szczelność, odpływ skroplin i prawidłowe sterowanie.
Czym jest gruntowy wymiennik ciepła i co daje wentylacji
Gruntowy wymiennik ciepła to odcinek instalacji umieszczony w ziemi, przez który przepływa powietrze nawiewane do budynku albo czynnik pośredniczący, najczęściej roztwór glikolu. Grunt na głębokości około 1,5-2,5 m ma znacznie stabilniejszą temperaturę niż powietrze zewnętrzne, dlatego zimą oddaje ciepło, a latem odbiera jego nadmiar.
Nie traktuję tego urządzenia jako samodzielnego ogrzewania. Jego zadaniem jest wstępna obróbka powietrza, czyli zmniejszenie różnicy temperatur przed rekuperatorem. Przy mrozie ogranicza ryzyko oszronienia wymiennika w centrali, a podczas upałów zmniejsza obciążenie klimatyzacji.
Przykładowo powietrze o temperaturze -10°C może po przejściu przez wymiennik mieć temperaturę wyraźnie wyższą, ale dokładny efekt zależy od długości instalacji, wilgotności gruntu, przepływu i rodzaju konstrukcji. Latem powietrze zewnętrzne o temperaturze 30°C również może zostać schłodzone o kilka lub kilkanaście stopni. Nie należy jednak zakładać jednej stałej temperatury na wyjściu, bo warunki zmieniają się w ciągu dnia i sezonu.
W praktyce największą korzyść uzyskuje się w domu z wentylacją mechaniczną nawiewno-wywiewną. W wentylacji grawitacyjnej nie ma kontrolowanego przepływu, który można skutecznie skierować przez podziemny wymiennik.
Jak działa układ od czerpni do rekuperatora

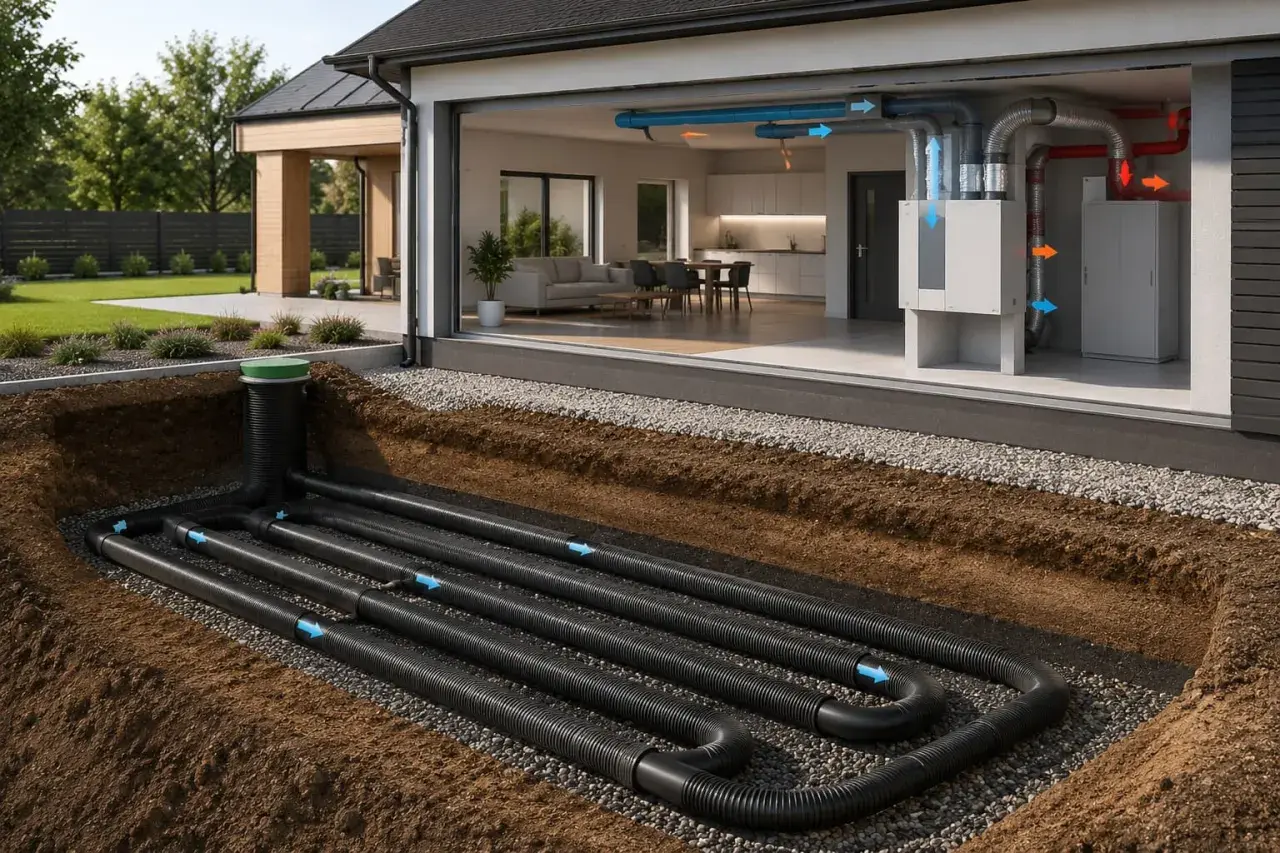

Typowy układ zaczyna się od czerpni zewnętrznej. Stamtąd powietrze płynie pod ziemią przez wymiennik, a później trafia do centrali wentylacyjnej. Rekuperator odzyskuje energię z powietrza usuwanego z domu i przekazuje ją strumieniowi nawiewanemu, więc wymiennik gruntowy działa jako pierwszy etap przygotowania powietrza.
- Czerpnia pobiera powietrze z miejsca oddalonego od kominów, parkingu, szamba i innych źródeł zanieczyszczeń.
- Wymiennik podziemny przekazuje ciepło między gruntem a powietrzem albo glikolem.
- Przepustnica lub bypass pozwala ominąć wymiennik, gdy jego działanie nie jest potrzebne.
- Rekuperator odzyskuje ciepło z powietrza wywiewanego i filtruje nawiew.
- Kanały wentylacyjne rozprowadzają przygotowane powietrze po pomieszczeniach.
Automatyka ma tu większe znaczenie, niż często zakładają inwestorzy. W okresach przejściowych, gdy temperatura na zewnątrz jest umiarkowana, przepływ przez podziemny wymiennik może być zbędny. Dobrze ustawiony bypass automatyczny ogranicza opory przepływu i nie pozwala niepotrzebnie wychładzać albo dogrzewać nawiewu.
Podobną uwagę trzeba poświęcić skroplinom. Gdy ciepłe i wilgotne powietrze latem przepływa przez chłodny kanał, może pojawić się kondensat. Rury powinny być ułożone ze spadkiem, a projekt musi przewidywać bezpieczne odprowadzenie wody. Brak odpływu to jeden z tych błędów, które potrafią zepsuć nawet dobrze dobraną instalację.
Rodzaje wymienników i ich mocne strony
Nie ma jednego wariantu dobrego dla każdej działki. Wybór zależy od poziomu wód gruntowych, rodzaju podłoża, dostępnego miejsca, etapu budowy i tego, czy priorytetem jest prostota, higiena czy łatwy montaż.
| Rodzaj | Jak działa | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Rurowy powietrzny | Powietrze przepływa przez szczelne rury zakopane w ziemi. | Prosta zasada działania i brak pompy obiegowej. | Wymaga bardzo dobrej szczelności, spadku i kontroli higienicznej. |
| Żwirowy | Powietrze przepływa przez przygotowane złoże żwirowe. | Duża powierzchnia wymiany i dobre możliwości akumulacji. | Nie pasuje do działek z wysokim poziomem wód gruntowych. |
| Płytowy | Powietrze przepływa przez kanały ułożone w podziemnym złożu. | Duża wydajność przy odpowiednim projekcie. | Potrzebuje miejsca i starannych prac ziemnych. |
| Glikolowy | Pod ziemią krąży glikol, który przekazuje energię do wymiennika powietrza. | Brak bezpośredniego kontaktu powietrza z gruntem i dobra higiena. | Dochodzi pompa obiegowa, wymiennik oraz automatyka. |
Wymiennik rurowy
To rozwiązanie często wybierane przy budowie nowego domu, gdy można wykonać wykop przed zagospodarowaniem działki. Stosuje się rury o gładkiej, łatwej do uszczelnienia powierzchni, a ich średnicę i długość dobiera się do wymaganego przepływu, nie tylko do metrażu budynku.
Największym ryzykiem jest wilgoć wewnątrz przewodu. Dlatego instalacja powinna mieć szczelną czerpnię, filtr wstępny, łagodne kolana i odpływ kondensatu. Improwizowanie z przypadkowymi rurami kanalizacyjnymi może skończyć się problemami z zapachem, czyszczeniem i jakością powietrza.
Wymiennik glikolowy
Wariant glikolowy jest interesujący na małych działkach oraz tam, gdzie występuje wysoki poziom wód gruntowych. Powietrze nie płynie przez podziemne przewody, tylko przez wymiennik zamontowany przy centrali wentylacyjnej. Dzięki temu łatwiej utrzymać higienę, a sam obieg gruntowy pozostaje zamknięty.
Trzeba jednak pamiętać o dodatkowym poborze energii przez pompę obiegową i o serwisie instalacji. W mojej ocenie to rozsądny kompromis, gdy wykonanie długiego kanału powietrznego byłoby ryzykowne albo zwyczajnie niemożliwe.
Przeczytaj również: Czy cynk przewodzi prąd? Sprawdź jego właściwości elektryczne
Wymienniki żwirowe i płytowe
Rozwiązania bezprzeponowe mogą mieć dużą powierzchnię wymiany, ale wymagają bardzo dokładnego przygotowania podłoża. Szczególnej uwagi potrzebują izolacja od wód opadowych, drenaż i zabezpieczenie przed zanieczyszczeniami. Przy wysokiej wilgotności lub okresowym podtapianiu działki taki wariant może być nietrafiony.
Projekt i montaż decydują o efekcie
Najczęstszy błąd polega na kupowaniu gotowego zestawu bez policzenia przepływu. Wymiennik powinien współpracować z centralą wentylacyjną, a jego opory nie mogą nadmiernie obciążać wentylatorów. Liczy się więc nie tylko powierzchnia domu, lecz także liczba mieszkańców, wymagana wymiana powietrza i tryb pracy centrali.
Projektant powinien sprawdzić między innymi:
- rodzaj gruntu i jego wilgotność,
- poziom wód gruntowych oraz możliwość wykonania drenażu,
- dostępne miejsce i trasę przewodów,
- spadki, szczelność oraz sposób odprowadzania kondensatu,
- opory przepływu i wydajność wentylatorów,
- sterowanie bypass’em oraz zabezpieczenie przeciwzamrożeniowe.
Czerpnia musi być oddalona od źródeł zanieczyszczeń i zabezpieczona przed deszczem, liśćmi oraz owadami. Dla wolnostojącej czerpni gruntowej przyjmuje się zwykle wlot co najmniej 60 cm nad poziomem terenu, natomiast dla czerpni ściennych obowiązują inne wymagania. Szczegóły trzeba sprawdzić w projekcie zgodnym z aktualnymi warunkami technicznymi. Materiały edukacyjne ZPE zwracają również uwagę na odległość czerpni od wyrzutni i lokalnych źródeł zanieczyszczeń.
Najlepszy moment na wykonanie instalacji przypada przed zasypaniem fundamentów i przed urządzeniem ogrodu. Późniejszy montaż oznacza ciężki sprzęt, rozbieranie nawierzchni oraz większy rachunek. Włączenie wymiennika do projektu na początku budowy często ma większe znaczenie dla opłacalności niż wybór droższego modelu.
Ile kosztuje instalacja i kiedy ma sens
W 2026 roku orientacyjny koszt kompletnego rozwiązania dla domu jednorodzinnego wynosi zwykle 10 000-25 000 zł. Dolna granica dotyczy prostszych układów i łatwej działki, a górna obejmuje bardziej złożone prace ziemne, trudne warunki gruntowe, automatykę i montaż wykonywany przez wyspecjalizowaną ekipę.
| Element kosztu | Orientacyjny udział w inwestycji |
|---|---|
| Projekt i dobór instalacji | około 1 000-3 000 zł |
| Rury, wymiennik lub obieg glikolowy | około 4 000-12 000 zł |
| Wykop, podsypka, zasypanie i zagęszczenie | około 3 000-8 000 zł |
| Czerpnia, bypass, odpływ skroplin i automatyka | około 1 500-5 000 zł |
Nie podawałbym jednej uniwersalnej liczby dotyczącej zwrotu inwestycji. Jeżeli wymiennik zastępuje jednocześnie nagrzewnicę wstępną i częściowe chłodzenie, rachunek może wyglądać korzystnie. Jeśli jednak dom ma już sprawną nagrzewnicę, klimatyzację i tanią energię, okres zwrotu może być długi, a główną korzyścią pozostanie komfort.
Najbardziej uzasadniony jest montaż w nowym domu z rekuperacją, szczególnie gdy inwestor planuje wysoką szczelność budynku, pompę ciepła i ograniczenie pracy klasycznej klimatyzacji. Przy modernizacji istniejącego budynku koszt robót ziemnych może zjeść znaczną część potencjalnych oszczędności.
Trzeba też uczciwie powiedzieć, czego ten system nie zapewnia. Nie ogrzeje całego budynku, nie osuszy skutecznie domu w każdych warunkach i nie zastąpi klimatyzatora podczas długiej fali upałów. Jest wsparciem dla wentylacji, a nie pełnym systemem ogrzewania lub chłodzenia.
Najrozsądniejszy sposób oceny przed wbiciem pierwszej łopaty
Przed podjęciem decyzji sprawdziłbym trzy rzeczy. Po pierwsze, czy wymiennik jest potrzebny w konkretnym układzie wentylacji. Po drugie, czy działka pozwala wykonać go bez ryzyka zalewania i bez konfliktu z przyszłą zabudową. Po trzecie, ile kosztowałaby alternatywa w postaci nagrzewnicy, bypassu letniego albo klimatyzacji.
Jeżeli odpowiedzi są korzystne, gruntowy wymiennik ciepła może podnieść komfort nawiewu, ograniczyć obciążenie rekuperatora i wykorzystać energię, która naturalnie magazynuje się w ziemi. Ja traktowałbym go jako element dobrze zaprojektowanego systemu, a nie obowiązkowy dodatek do każdej wentylacji mechanicznej.
