Montaż ogrzewania podłogowego może wydawać się skomplikowany, ale z odpowiednią wiedzą i przygotowaniem jest to zadanie w zasięgu ręki. Ten szczegółowy poradnik przeprowadzi Cię krok po kroku przez cały proces, od projektu po pierwsze uruchomienie, pomagając uniknąć typowych błędów i zapewnić efektywne oraz bezawaryjne działanie systemu.
Ogrzewanie podłogowe krok po kroku najważniejsze wskazówki przed instalacją
- Kluczowy jest precyzyjny projekt instalacji, najlepiej wykonany przez specjalistę, który określi rozstaw rur i długość pętli.
- Niezbędne jest odpowiednie przygotowanie podłoża oraz zastosowanie właściwej grubości izolacji termicznej (np. 15-20 cm styropianu na gruncie).
- Rury grzewcze (PEX/Al/PEX lub PE-RT/Al/PE-RT) powinny mieć barierę antydyfuzyjną, a ich pętle nie mogą przekraczać 100-120 metrów.
- Przed zalaniem wylewki konieczna jest próba szczelności instalacji (4-6 bar przez 24h), aby wykryć ewentualne nieszczelności.
- Po wykonaniu wylewki (cementowej lub anhydrytowej) należy przeprowadzić protokół wygrzewania jastrychu, aby usunąć wilgoć i zapobiec pęknięciom.
- Wybieraj materiały wykończeniowe o niskim oporze cieplnym, takie jak płytki ceramiczne, gres czy panele winylowe.
Przygotowanie do montażu ogrzewania podłogowego
Fundamentem każdej dobrze działającej instalacji ogrzewania podłogowego jest precyzyjny projekt. To właśnie on określa kluczowe parametry, takie jak rozstaw rur, długość poszczególnych pętli grzewczych oraz całkowite zapotrzebowanie na moc cieplną dla każdego pomieszczenia. Zlecenie wykonania takiego projektu specjaliście to inwestycja, która procentuje w przyszłości, gwarantując optymalną efektywność energetyczną i bezproblemową eksploatację systemu.
Zanim przystąpimy do właściwego montażu, musimy zgromadzić niezbędne materiały i narzędzia. Podstawą są oczywiście rury grzewcze, najczęściej wybierane są modele wielowarstwowe (PEX/Al/PEX lub PE-RT/Al/PE-RT) o średnicy 16 mm lub 17 mm, które posiadają barierę antydyfuzyjną zapobiegającą przenikaniu tlenu. Równie ważna jest izolacja termiczna styropian podłogowy o odpowiedniej twardości (EPS 100 lub wyższy), którego grubość dobieramy do lokalizacji podłogi (na gruncie zazwyczaj 15-20 cm, na stropie 5-8 cm). Nie zapomnijmy o folii paroizolacyjnej, taśmie brzegowej, folii z ekranem metalizowanym oraz klipsach do mocowania rur (tzw. taker). Niezbędny będzie również rozdzielacz, stanowiący serce systemu.
Kolejnym ważnym krokiem jest przygotowanie podłoża. Musi być ono idealnie równe, czyste i suche. Na podłogach usytuowanych bezpośrednio na gruncie konieczne jest również ułożenie hydroizolacji w postaci folii paroizolacyjnej, która zabezpieczy konstrukcję przed wilgocią. Dopiero tak przygotowane podłoże jest gotowe na przyjęcie kolejnych warstw systemu ogrzewania podłogowego.
Instalacja ogrzewania podłogowego: szczegółowy przewodnik

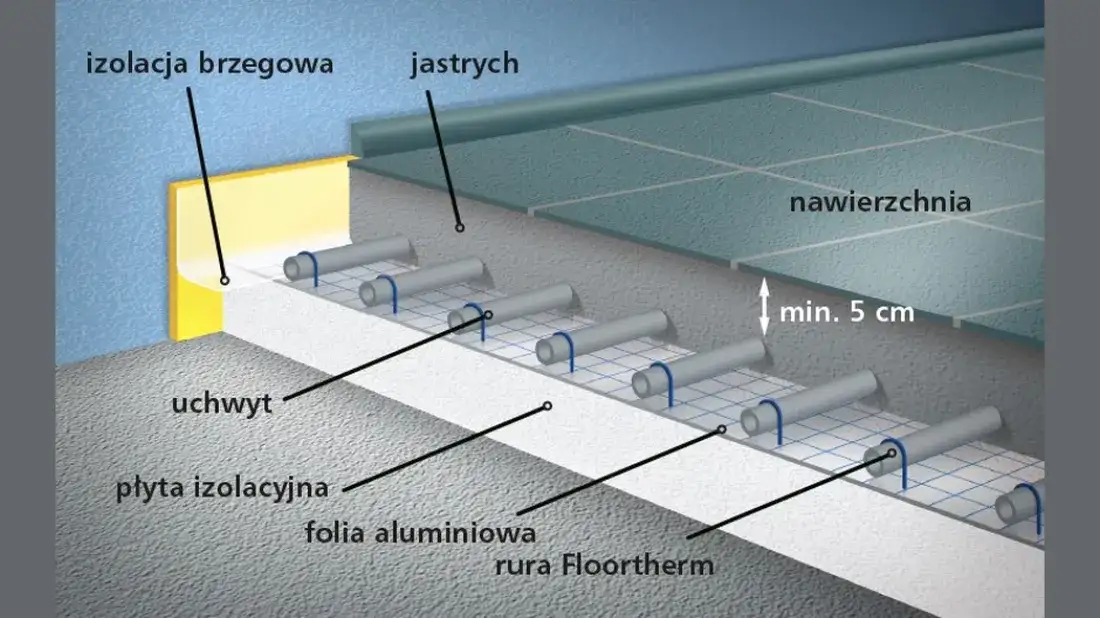

Pierwszym etapem prac montażowych jest układanie izolacji termicznej. Płyty styropianowe należy układać na zakładkę, dbając o to, by nie tworzyć żadnych szczelin i mostków termicznych. Pamiętajmy o odpowiedniej grubości izolacji dla podłóg na gruncie zaleca się minimum 15-20 cm, natomiast dla podłóg na stropie między ogrzewanymi kondygnacjami wystarczy 5-8 cm. Wybór odpowiedniego styropianu podłogowego (EPS 100 lub wyższy) zapewni stabilność i wytrzymałość całej konstrukcji.
Następnie montujemy taśmę brzegową, zwaną również dylatacyjną. Jej zadaniem jest kompensowanie naturalnego rozszerzenia cieplnego wylewki podczas ogrzewania i chłodzenia. Zapobiega to powstawaniu pęknięć i uszkodzeniom mechanicznym. Taśmę należy ułożyć precyzyjnie wzdłuż wszystkich ścian, słupów konstrukcyjnych oraz wokół progów i innych elementów stałych.
Kolejnym krokiem jest rozłożenie folii z ekranem metalizowanym. Ta specjalna folia pełni dwie ważne funkcje: po pierwsze, odbija ciepło w kierunku pomieszczenia, zapobiegając jego przenikaniu w dół, a po drugie, dzięki nadrukowanej siatce, znacząco ułatwia równomierne mocowanie rur grzewczych.
Rozdzielacz stanowi centrum sterowania ogrzewaniem podłogowym. Optymalnym miejscem jego montażu jest centralny punkt domu lub lokalu, co pozwala na uzyskanie możliwie równych długości poszczególnych pętli grzewczych. Zapewnia to równomierne rozprowadzenie ciepła we wszystkich pomieszczeniach.
Teraz czas na układanie samych rur grzewczych. Najczęściej stosuje się dwie metody: układanie w pętlę ślimakową, która zapewnia najbardziej równomierny rozkład temperatury na całej powierzchni podłogi, lub układanie meandrowe. Niezależnie od wybranej metody, należy pamiętać o ograniczeniu długości pojedynczej pętli dla rury o średnicy 16 mm nie powinna ona przekraczać 100-120 metrów, aby zapewnić prawidłowy przepływ i efektywność grzania.
Prawidłowe mocowanie rur jest kluczowe dla stabilności całej instalacji. Rury przytwierdzamy do styropianu za pomocą specjalnych klipsów, używając takera, lub spinamy je w systemowych płytach montażowych. Ważne jest zachowanie odpowiedniego rozstawu, zgodnego z projektem, co gwarantuje równomierne oddawanie ciepła.
Po ułożeniu wszystkich pętli następuje ich podłączenie do rozdzielacza. Należy zwrócić uwagę na prawidłowe oznaczenie każdej pętli, aby w przyszłości ułatwić ewentualną regulację. Kluczowe jest również zapewnienie idealnej szczelności wszystkich połączeń, aby uniknąć problemów na dalszych etapach.
Próba szczelności instalacji: kluczowy test przed wylewką
Przed zalaniem instalacji wylewką, konieczne jest przeprowadzenie próby szczelności. Pierwszym krokiem jest powolne napełnianie systemu wodą. Należy przy tym dokładnie odpowietrzyć całą instalację, otwierając zawory na rozdzielaczu i czekając, aż z wszystkich pętli zacznie wypływać woda bez pęcherzyków powietrza.
Procedura próby ciśnieniowej polega na podaniu do instalacji ciśnienia wody o wartości zazwyczaj 4-6 bar. Następnie tak przygotowany system pozostawiamy pod tym ciśnieniem przez 24 godziny. W tym czasie należy regularnie kontrolować manometr, obserwując, czy nie dochodzi do spadku ciśnienia. Dodatkowo, warto wizualnie sprawdzić wszystkie połączenia na rozdzielaczu i w miejscach ewentualnych połączeń rur, szukając widocznych śladów przecieków. Jest to absolutnie fundamentalny etap, który pozwala wykryć i naprawić wszelkie nieszczelności, zanim zostaną one przykryte grubą warstwą wylewki.
Jeśli podczas próby ciśnieniowej zauważymy spadek ciśnienia lub pojawią się przecieki, niezwłocznie musimy zlokalizować miejsce nieszczelności. Zwykle problem leży w źle zaciśniętym połączeniu na rozdzielaczu lub uszkodzeniu samej rury. Po zlokalizowaniu usterki należy ją precyzyjnie naprawić, a następnie powtórzyć próbę szczelności, aby mieć pewność, że instalacja jest w pełni szczelna i gotowa do dalszych prac.
Wylewka na ogrzewanie podłogowe: wybór i pielęgnacja
Wybór odpowiedniego rodzaju wylewki ma istotny wpływ na efektywność ogrzewania podłogowego. Porównując wylewkę cementową i anhydrytową, warto zwrócić uwagę na ich kluczowe parametry. Wylewki anhydrytowe charakteryzują się zazwyczaj lepszym przewodnictwem cieplnym i krótszym czasem schnięcia, co przyspiesza proces budowy. Są jednak droższe i bardziej wrażliwe na wilgoć. Wylewki cementowe są tańsze i bardziej odporne na wilgoć, ale schną dłużej i mogą mieć nieco gorsze właściwości termoprzewodzące. Niezależnie od wyboru, optymalna grubość wylewki nad rurami powinna wynosić minimum 4,5 cm, aby zapewnić odpowiednią wytrzymałość i równomierne rozprowadzenie ciepła.
Po związaniu wylewki co trwa zazwyczaj około 21-28 dni dla wylewki cementowej i około 7 dni dla anhydrytowej niezbędne jest przeprowadzenie protokołu wygrzewania jastrychu. Jest to proces stopniowego podnoszenia temperatury w instalacji, zaczynając od niskiej wartości (np. 25-30°C) i sukcesywnie ją zwiększając co kilka dni, aż do osiągnięcia maksymalnej temperatury pracy systemu. Następnie temperaturę stopniowo obniżamy. Celem tego zabiegu jest usunięcie resztkowej wilgoci z wylewki oraz przygotowanie jej pod finalne wykończenie podłogi, co zapobiega powstawaniu pęknięć i deformacji.
Po zakończeniu procesu wygrzewania i całkowitym wyschnięciu wylewki można przystąpić do wykańczania podłogi. Należy wybierać materiały o niskim oporze cieplnym, które efektywnie przewodzą ciepło. Doskonale sprawdzą się tu płytki ceramiczne, gres, kamień naturalny, a także nowoczesne panele winylowe (LVT). W przypadku paneli laminowanych i desek warstwowych, konieczne jest sprawdzenie oznaczeń producenta, czy dany produkt jest dopuszczony do stosowania na ogrzewaniu podłogowym.
Wykończenie podłogi i pierwsze uruchomienie systemu
Wybór odpowiednich materiałów wykończeniowych jest kluczowy dla efektywnego działania ogrzewania podłogowego. Najlepszymi wyborami są materiały o niskim oporze cieplnym, takie jak:
- Płytki ceramiczne
- Gres
- Kamień naturalny
- Panele winylowe (LVT)
- Specjalne panele laminowane dopuszczone do stosowania na ogrzewaniu podłogowym
- Deski warstwowe z odpowiednią adnotacją producenta
Zawsze należy dokładnie sprawdzać oznaczenia producenta, aby upewnić się, że wybrany materiał jest kompatybilny z systemem ogrzewania podłogowego.
Po zakończeniu wszystkich prac i ułożeniu finalnego wykończenia podłogi, przychodzi czas na pierwsze uruchomienie systemu. Kluczowe jest prawidłowe ustawienie przepływów na rotametrach rozdzielacza. Precyzyjna regulacja przepływu w poszczególnych pętlach pozwala na zrównoważenie temperatury w całym domu i zapewnienie optymalnego komfortu cieplnego w każdym pomieszczeniu. Jest to etap, który wymaga uwagi i dokładności, aby system działał efektywnie.
Podczas samodzielnego montażu ogrzewania podłogowego można popełnić kilka typowych błędów, które warto znać, aby ich unikać. Do najczęstszych należą:
- Brak precyzyjnego projektu i układanie rur "na oko", co prowadzi do nierównomiernego grzania.
- Zastosowanie zbyt małej grubości izolacji termicznej, skutkujące stratami ciepła.
- Brak lub nieprawidłowy montaż taśmy brzegowej, co może prowadzić do pękania wylewki.
- Wykonanie zbyt długich pętli grzewczych, które utrudniają prawidłowy przepływ i powodują niedogrzanie pomieszczeń.
- Pominięcie próby szczelności przed wylaniem jastrychu, co może skutkować kosztownymi naprawami po zakończeniu prac.
- Zbyt wczesne uruchomienie ogrzewania na pełną moc po wykonaniu wylewki, bez przeprowadzenia protokołu wygrzewania, co może prowadzić do uszkodzenia wylewki i materiału wykończeniowego.
