Regulator Perfekt: Instrukcja, Ustawienia i Rozwiązywanie Problemów

Szukasz instrukcji obsługi do swojego regulatora temperatury kotła CO Perfekt? Doskonale trafiłeś! Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć wszystkie funkcje Twojego sterownika. Znajdziesz tu praktyczne wskazówki dotyczące konfiguracji, optymalizacji ustawień dla maksymalnych oszczędności oraz rozwiązania najczęstszych problemów, dzięki czemu Twój kocioł będzie działał sprawnie i efektywnie przez cały sezon grzewczy.

Czym jest sterownik Perfekt i dlaczego jego poprawne ustawienie to klucz do oszczędności?

Sterownik Perfekt, produkowany przez polską firmę Z. P. U. E. ELSTER, to jedno z najpopularniejszych rozwiązań do kotłów centralnego ogrzewania wyposażonych w podajnik paliwa. Jego zaawansowane algorytmy, w tym słynny algorytm PID, pozwalają na precyzyjne sterowanie procesem spalania. Dzięki temu, w porównaniu do prostszych regulatorów, sterowniki Perfekt mogą znacząco obniżyć zużycie paliwa, co przekłada się na realne oszczędności dla Twojego domowego budżetu. Dobre ustawienie parametrów to nie tylko komfort cieplny, ale przede wszystkim efektywność i ekonomia.

Właściwa konfiguracja sterownika Perfekt pozwala na optymalizację pracy kotła w różnych warunkach. Możliwość dostosowania parametrów podajnika, dmuchawy, a także wykorzystanie programów czasowych i trybów pracy, umożliwia osiągnięcie stabilnego spalania, minimalizację emisji szkodliwych substancji i maksymalne wykorzystanie energii z każdego kilograma spalonego paliwa. Dlatego właśnie poświęcenie czasu na zrozumienie i poprawne ustawienie tego urządzenia jest tak ważne.

Wersje sterownika: Perfekt R, Perfekt T i inne jak rozpoznać swój model?

Firma ELSTER oferuje kilka wariantów sterowników Perfekt, z których najpopularniejsze to Perfekt R, przeznaczony do kotłów z podajnikiem ślimakowym, oraz Perfekt T, dedykowany kotłom z podajnikiem tłokowym lub szufladowym. Oprócz tych uniwersalnych wersji, na rynku można spotkać również modele o oznaczeniach wskazujących na dedykację dla konkretnych producentów kotłów, takich jak np. Perfekt dla kotłów Galmet czy Zębiec. Różnice w oznaczeniach zazwyczaj dotyczą drobnych modyfikacji w oprogramowaniu lub konfiguracji fabrycznej, mających na celu lepsze dopasowanie do specyfiki danego typu podajnika lub konstrukcji kotła.

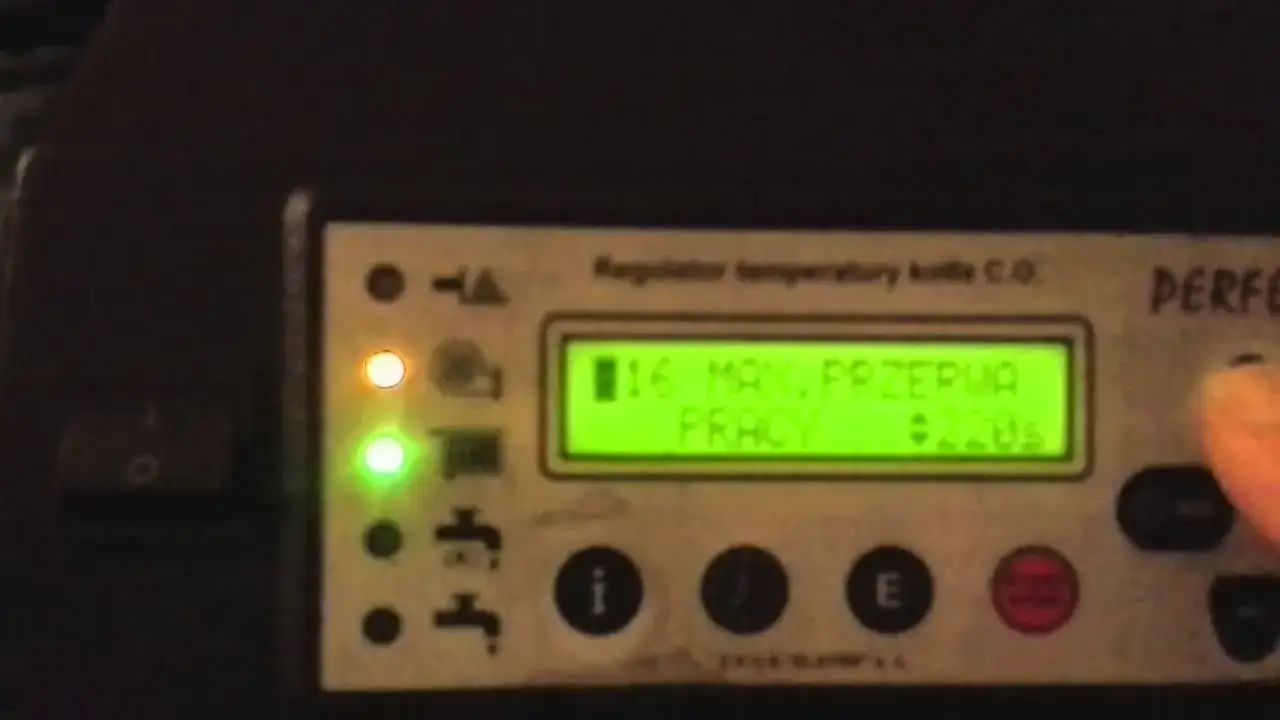

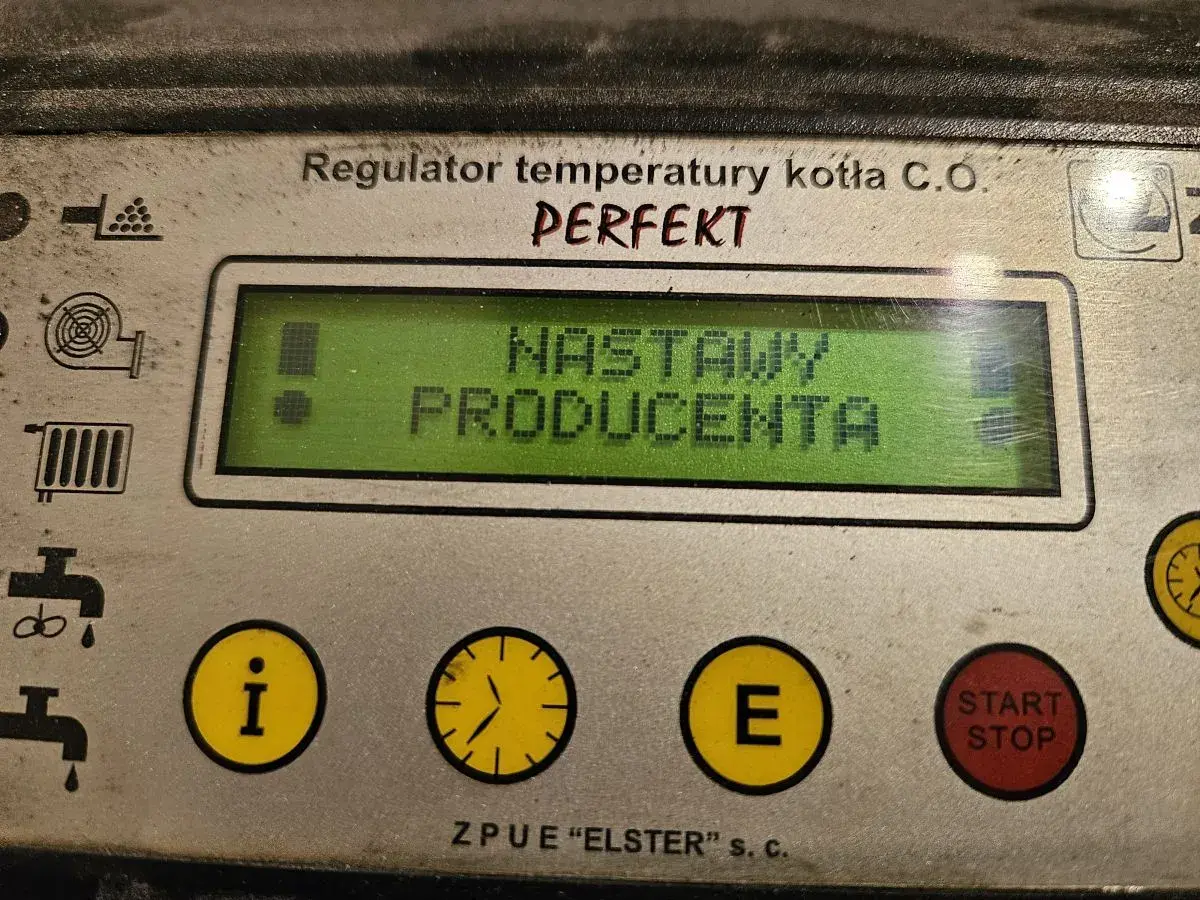

Pierwsze spojrzenie na panel: co oznaczają wszystkie przyciski i kontrolki?

Panel sterownika Perfekt, choć może wydawać się na pierwszy rzut oka skomplikowany, jest intuicyjny w obsłudze. Na jego przedniej ściance znajdują się zazwyczaj diody LED, które sygnalizują aktualny stan pracy poszczególnych elementów kotła. Zobaczymy na nim wskaźniki informujące o pracy podajnika paliwa, dmuchawy oraz pomp zarówno tej odpowiedzialnej za obieg wody w instalacji centralnego ogrzewania, jak i ewentualnie pompy CWU czy pompy ładującej zasobnik. Choć szczegółowe funkcje poszczególnych przycisków poznasz później, już teraz warto wiedzieć, że diody te są Twoim podstawowym źródłem informacji o tym, co aktualnie dzieje się w kotle.

Pierwsze uruchomienie kotła ze sterownikiem Perfekt

Przygotowanie kotła i pierwsze włączenie regulatora co musisz sprawdzić?

Zanim po raz pierwszy uruchomisz kocioł z nowym sterownikiem Perfekt, upewnij się, że wszystkie elementy są poprawnie przygotowane. Oto kluczowe kroki:

1. Sprawdź poziom wody w instalacji: Upewnij się, że ciśnienie w instalacji CO mieści się w zalecanym zakresie (zazwyczaj 1-2 bary). Zbyt niskie lub zbyt wysokie ciśnienie może powodować problemy z pracą kotła.
2. Oczyść kocioł: Przed pierwszym rozpaleniem warto upewnić się, że komora spalania i wymiennik ciepła są wolne od pozostałości po transporcie lub montażu.
3. Zweryfikuj podłączenia elektryczne: Sprawdź, czy wszystkie przewody zasilające, a także przewody od czujników (temperatury CO, CWU, spalin, pogodowego jeśli jest) oraz siłowników i pomp, są prawidłowo i solidnie podłączone do sterownika.
4. Potwierdź ustawienia fabryczne: Warto sprawdzić, czy sterownik został przywrócony do ustawień fabrycznych lub czy posiada podstawowe, zalecane przez producenta parametry.

Procedura rozpalania: jak bezpiecznie i efektywnie rozpocząć proces spalania?

Bezpieczne i efektywne rozpalenie kotła ze sterownikiem Perfekt to podstawa jego dalszej prawidłowej pracy. Postępuj zgodnie z poniższymi krokami:

1. Napełnij podajnik paliwem: Upewnij się, że w zasobniku znajduje się odpowiednia ilość paliwa (np. ekogroszek, miał).
2. Rozpal ogień w komorze spalania: Umieść rozpałkę (np. brykiet, papier) na ruszcie lub w specjalnym miejscu do rozpalania i podpal ją.
3. Uruchom sterownik: Po rozpaleniu ognia, włącz sterownik.
4. Ustaw tryb pracy: Na wyświetlaczu sterownika wybierz opcję rozpalania lub tryb "PRACA". Sterownik powinien automatycznie uruchomić podajnik na krótki czas i zwiększyć nadmuch, aby wspomóc rozprzestrzenianie się płomienia.
5. Obserwuj proces: Kontroluj, czy ogień się rozprzestrzenia, a temperatura na kotle zaczyna rosnąć. Sterownik będzie dostosowywał podawanie paliwa i nadmuch, aby osiągnąć zadaną temperaturę.
6. Przejście w tryb podtrzymania: Gdy kocioł osiągnie zadaną temperaturę, sterownik powinien automatycznie przejść w tryb "NADZÓR" lub "PODTRZYMANIE", zmniejszając podawanie paliwa i nadmuch do minimum, aby utrzymać żądaną temperaturę.

Wyświetlacz i podstawowe komunikaty: "WYGASZANIE", "ŁADOWANIE", "PRACA", "NADZÓR" co one oznaczają?

• WYGASZANIE: Ten komunikat oznacza, że kocioł powoli wygasza palenisko. Może to być spowodowane osiągnięciem zadanej temperatury lub celowym działaniem sterownika (np. po zakończeniu pracy).
• ŁADOWANIE: Sterownik jest w trakcie podawania paliwa do komory spalania. Podajnik pracuje, a dmuchawa może pracować z większą mocą, aby wspomóc rozpalanie lub podtrzymanie ognia.
• PRACA: Kocioł aktywnie spala paliwo i podgrzewa wodę w instalacji. Parametry podawania paliwa i nadmuchu są regulowane w celu utrzymania zadanej temperatury.
• NADZÓR: Kocioł osiągnął zadaną temperaturę i pracuje w trybie podtrzymania. Podawanie paliwa i nadmuch są zminimalizowane do niezbędnego minimum, aby utrzymać ciepło w kotle i instalacji.

Optymalizacja spalania: kluczowe parametry sterownika Perfekt

Temperatura zadana C. O. jak ją idealnie dopasować do swoich potrzeb?

Temperatura zadana centralnego ogrzewania to podstawowy parametr, który określa, do jakiej wartości sterownik ma podgrzewać wodę w instalacji. W większości sterowników Perfekt zakres ten wynosi zazwyczaj od 45°C do 90°C. Wybór optymalnej temperatury zależy od kilku czynników: izolacji budynku, wielkości grzejników, a także Twoich preferencji co do komfortu cieplnego. Zbyt niska temperatura może skutkować niedogrzaniem pomieszczeń, podczas gdy zbyt wysoka niepotrzebnym zużyciem paliwa i ryzykiem przegrzania kotła. Dobrym punktem wyjścia jest ustawienie temperatury na poziomie 60-70°C i obserwacja reakcji instalacji. Warto stopniowo ją regulować, aby znaleźć idealny balans między komfortem a oszczędnością.

Sterowanie podajnikiem: Czas pracy, przerwa minimalna i maksymalna jak znaleźć złoty środek?

Poprawne ustawienie parametrów podajnika jest kluczowe dla stabilnego spalania i uniknięcia problemów takich jak wygaszanie kotła czy przegrzewanie. Parametr "czas pracy podajnika" określa, jak długo ślimak będzie obracał się przy każdym podaniu paliwa. "Minimalna przerwa podajnika" to najkrótszy czas, jaki musi upłynąć między kolejnymi podaniami, a "maksymalna przerwa podajnika" definiuje najdłuższy możliwy czas między podaniami. Znalezienie "złotego środka" polega na takim dobraniu tych wartości, aby zapewnić stały dopływ paliwa do komory spalania, ale bez jego nadmiernego gromadzenia się, które mogłoby prowadzić do przegrzewania lub dymienia. Zbyt krótka przerwa może spowodować nadmiar paliwa, a zbyt długa jego niedobór i ryzyko wygaszenia.

Siła nadmuchu: jak parametr "Ilość powietrza" i "Obroty dmuchawy" wpływają na czystość spalania?

Parametry związane z pracą dmuchawy, takie jak "ilość powietrza" (często wyrażana w procentach lub jako wartość obrotów) i "obroty dmuchawy", mają bezpośredni wpływ na proces spalania. Odpowiednia ilość tlenu jest niezbędna do efektywnego spalania paliwa. Zbyt mały nadmuch może prowadzić do niepełnego spalania, powstawania sadzy i niedogrzania kotła. Z kolei zbyt duży nadmuch może powodować zbyt szybkie spalanie paliwa i wychładzanie kotła. Optymalne ustawienie tych parametrów, często w połączeniu z algorytmem PID, zapewnia czyste spalanie, wysoką sprawność kotła i minimalizację emisji szkodliwych substancji.

Moc kotła [%]: co dokładnie reguluje ten parametr i kiedy warto go zmienić?

Parametr "moc kotła [%]" w sterowniku Perfekt często odnosi się do maksymalnej mocy, z jaką może pracować dmuchawa lub podajnik w trybie pracy. Nie jest to bezpośrednia moc cieplna kotła, ale raczej ograniczenie intensywności jego pracy. Zmiana tego parametru jest wskazana, gdy chcesz dostosować pracę kotła do aktualnego zapotrzebowania na ciepło lub rodzaju używanego paliwa. Na przykład, jeśli używasz paliwa o niższej kaloryczności lub gdy zapotrzebowanie na ciepło jest mniejsze, obniżenie mocy kotła może zapobiec przegrzewaniu i poprawić stabilność spalania. W okresach silnych mrozów lub gdy potrzebujesz szybko dogrzać budynek, możesz rozważyć zwiększenie tej wartości.

Zaawansowane ustawienia PID: co to jest "Czas całkowania" i "Zakres regulacji"?

Algorytm PID (Proportional-Integral-Derivative) to zaawansowany system sterowania, który pozwala na bardzo precyzyjne utrzymanie zadanej temperatury, minimalizując jej wahania. W sterowniku Perfekt, parametry związane z PID, takie jak "czas całkowania" (często oznaczany jako Ti), wpływają na to, jak szybko regulator reaguje na zmiany temperatury i jak długo utrzymuje daną wartość. Krótszy czas całkowania powoduje szybszą reakcję, ale może też prowadzić do oscylacji. Dłuższy czas całkowania zapewnia łagodniejsze działanie, ale może spowolnić reakcję na nagłe zmiany.

Kolejnym ważnym parametrem jest "zakres regulacji" (często oznaczany jako P lub Kp, czyli wzmocnienie proporcjonalne). Określa on, jak silnie sterownik reaguje na odchylenie temperatury od wartości zadanej. Większy zakres regulacji oznacza silniejszą reakcję, co może być pomocne przy dużych wahaniach temperatury, ale nieprawidłowe ustawienie może prowadzić do niestabilności pracy kotła. Korekta tych parametrów jest często konieczna, gdy użytkownik doświadcza problemów z utrzymaniem stałej temperatury na kotle, np. zbyt dużych jej wahań.

Komfort i oszczędność: konfiguracja CWU i programów czasowych

Grzanie ciepłej wody użytkowej (C. W. U. ): jak ustawić temperaturę i priorytet?

Sterownik Perfekt umożliwia również zarządzanie grzaniem ciepłej wody użytkowej (CWU). Możesz ustawić pożądaną temperaturę CWU, zazwyczaj w zakresie od 45°C do 60°C. Kluczowym ustawieniem jest tutaj priorytet CWU. Jeśli wybierzesz priorytet, sterownik najpierw skupi się na podgrzaniu wody w zasobniku CWU do zadanej temperatury, a dopiero potem przejdzie do ogrzewania instalacji centralnego ogrzewania. Jest to rozwiązanie zapewniające szybki dostęp do ciepłej wody, ale może nieco wydłużyć czas oczekiwania na ogrzanie domu w okresach największego zapotrzebowania na CWU. Wyłączenie priorytetu oznacza, że kocioł będzie równolegle ogrzewał zarówno CWU, jak i instalację CO.

Pompa cyrkulacyjna C. W. U. czy i jak warto z niej korzystać?

Pompa cyrkulacyjna CWU służy do zapewnienia szybkiego dostępu do ciepłej wody w kranach, nawet jeśli znajdują się one daleko od kotła. Dzięki niej ciepła woda krąży w obiegu, dzięki czemu nie trzeba długo czekać, aż poleci z kranu. W sterowniku Perfekt można skonfigurować pracę tej pompy, np. ustawiając jej cykliczne włączanie na określone godziny (np. rano i wieczorem) lub uruchamiając ją na krótki czas przed planowanym poborem ciepłej wody. Korzystanie z pompy cyrkulacyjnej zwiększa komfort, ale wiąże się z dodatkowym zużyciem energii elektrycznej i niewielkimi stratami ciepła w instalacji.

Programy tygodniowe: jak zaplanować pracę kotła, by nie przepłacać za ogrzewanie w nocy i podczas nieobecności?

Jedną z kluczowych funkcji sterownika Perfekt, pozwalającą na znaczące oszczędności, jest możliwość programowania tygodniowego. Dzięki programom czasowym możesz zdefiniować harmonogram pracy kotła na każdy dzień tygodnia. Na przykład, możesz ustawić niższą temperaturę w nocy (tzw. "korekcja nocna"), kiedy domownicy śpią i nie potrzebują tak wysokiej temperatury. Podobnie, gdy wiesz, że przez kilka godzin w ciągu dnia nikogo nie będzie w domu, możesz obniżyć temperaturę, uruchamiając "tryb ekonomiczny". Po powrocie domowników lub przed pobudką, temperatura automatycznie wróci do komfortowego poziomu. Takie planowanie pozwala uniknąć niepotrzebnego dogrzewania pustych pomieszczeń i znacząco obniżyć zużycie paliwa.

Tryb "PARTY" i "EKONOMICZNY" szybkie przełączanie ustawień bez edycji programu

Sterownik Perfekt często oferuje również specjalne tryby, które pozwalają na szybką zmianę parametrów pracy bez konieczności modyfikowania całego programu tygodniowego. Tryb "PARTY" może być używany do chwilowego podniesienia temperatury w domu na określony czas, na przykład podczas wizyty gości. Po upływie zadanego czasu, kocioł automatycznie powróci do normalnych ustawień. Z kolei "tryb EKONOMICZNY" służy do chwilowego obniżenia temperatury, na przykład gdy wychodzisz z domu na krótki czas. Są to bardzo praktyczne funkcje, które pozwalają na elastyczne dostosowanie pracy kotła do bieżących potrzeb bez zbędnych komplikacji.

Problemy i alarmy: diagnoza i szybka reakcja

Alarm "PRZEGRZANIE": co robi sterownik i jak bezpiecznie schłodzić kocioł?

Alarm "PRZEGRZANIE" to jeden z najważniejszych sygnałów ostrzegawczych. Zazwyczaj uruchamia się, gdy temperatura wody w kotle przekroczy bezpieczny próg, często 90°C lub 95°C. W takiej sytuacji sterownik automatycznie podejmuje działania mające na celu schłodzenie kotła: zazwyczaj wyłącza podajnik paliwa i dmuchawę, a włącza pompy obiegowe CO i CWU (jeśli są podłączone), aby rozprowadzić nadmiar ciepła po instalacji. Jako użytkownik, Twoim zadaniem jest bezpieczne schłodzenie kotła. Upewnij się, że pompy pracują, a jeśli to możliwe, otwórz lekko zawory na grzejnikach. Nie próbuj otwierać drzwiczek kotła ani zasobnika paliwa, dopóki temperatura nie spadnie do bezpiecznego poziomu. Po ustąpieniu alarmu, warto sprawdzić przyczynę przegrzania (np. zbyt wysokie ustawienia, awaria pomp).

Kocioł wygasza się samoczynnie: dlaczego tak się dzieje i jak temu zapobiec?

Samoczynne wygaszanie kotła to frustrujący problem, który może mieć kilka przyczyn:

• Brak paliwa w podajniku: Najprostsza przyczyna zasobnik jest pusty.
• Nieprawidłowe ustawienia podajnika: Zbyt długie przerwy między podaniami paliwa lub zbyt krótkie czasy pracy podajnika mogą prowadzić do niedoboru paliwa w palenisku.
• Zbyt duża ilość powietrza (nadmuch): Nadmierny nadmuch może wypalać paliwo zbyt szybko lub zdmuchnąć żar z paleniska.
• Niska jakość paliwa: Paliwo o niskiej kaloryczności, wilgotne lub zawierające dużo miału może nie palić się odpowiednio.
• Zanieczyszczony kocioł: Nadmierna ilość sadzy i popiołu w komorze spalania lub na wymienniku ciepła utrudnia efektywne spalanie i przepływ powietrza.
• Problem z czujnikiem temperatury: Uszkodzony czujnik może błędnie informować sterownik o temperaturze, prowadząc do nieprawidłowych decyzje o podawaniu paliwa.

Aby zapobiec wygaszaniu, regularnie kontroluj poziom paliwa, optymalizuj ustawienia podajnika i nadmuchu, używaj dobrej jakości paliwa i dbaj o czystość kotła.

Problem z osiągnięciem zadanej temperatury gdzie szukać przyczyny?

Jeśli Twój kocioł ma problem z osiągnięciem zadanej temperatury, przyczyny mogą być następujące:

• Nieprawidłowe ustawienia mocy kotła: Parametr "moc kotła [%]" może być ustawiony zbyt nisko.
• Złe ustawienia podajnika i nadmuchu: Niewłaściwa ilość podawanego paliwa lub powietrza może nie wystarczać do wytworzenia odpowiedniej ilości ciepła.
• Niska jakość paliwa: Paliwo o małej kaloryczności będzie generować mniej ciepła.
• Zanieczyszczony kocioł: Warstwa sadzy i popiołu działa jak izolator, utrudniając wymianę ciepła.
• Problemy z czujnikami: Uszkodzony czujnik temperatury CO może błędnie informować sterownik o stanie kotła.
• Niewydolna instalacja CO: Zbyt małe grzejniki, zapowietrzone grzejniki lub zbyt mała moc pompy obiegowej mogą uniemożliwiać efektywne rozprowadzenie ciepła.

Błędy czujników jak zidentyfikować uszkodzony element?

Sterownik Perfekt zazwyczaj sygnalizuje błędy czujników w sposób jednoznaczny, wyświetlając na ekranie odpowiedni kod błędu lub komunikat (np. "Błąd czujnika T_CO", "Błąd czujnika T_CWU"). Każdy czujnik (temperatury kotła CO, temperatury CWU, czujnik spalin, czujnik pogodowy) jest podłączony do konkretnego wejścia w sterowniku. Jeśli pojawi się komunikat o błędzie czujnika, warto sprawdzić w instrukcji, który konkretnie element jest uszkodzony. Czasami problemem może być luźne połączenie lub uszkodzony przewód, a nie sam czujnik. W przypadku podejrzenia uszkodzenia, czujnik można wstępnie zdiagnozować, mierząc jego rezystancję przy różnych temperaturach lub porównując wskazania z innym, sprawnym czujnikiem.

Sterownik "zawiesza się" lub resetuje co można zrobić samemu, a kiedy wezwać serwis?

Problemy takie jak "zawieszanie się" sterownika, resetowanie do ustawień fabrycznych po zaniku zasilania, czy problemy z wyświetlaczem (np. nieczytelne znaki, brak podświetlenia) mogą być frustrujące. Zanim wezwiesz serwis, warto spróbować kilku prostych kroków. Po pierwsze, wykonaj restart sterownika odłącz go od zasilania na kilka minut, a następnie podłącz ponownie. Sprawdź, czy zasilanie jest stabilne i czy nie występują chwilowe przerwy w dostawie prądu. Upewnij się, że połączenia elektryczne są pewne i nie ma widocznych uszkodzeń przewodów. Jeśli problem nadal występuje, a szczególnie jeśli dotyczy on uszkodzenia wyświetlacza lub braku reakcji na przyciski, konieczne może być wezwanie autoryzowanego serwisu. W przypadku problemów z oprogramowaniem lub elektroniką, samodzielne naprawy mogą pogorszyć sytuację.

Konserwacja i dobre praktyki: jak dbać o sterownik Perfekt?

Czyszczenie i przegląd: o czym pamiętać po sezonie grzewczym?

Po zakończeniu sezonu grzewczego warto poświęcić chwilę na konserwację sterownika i kotła. Oto kilka kluczowych czynności:

• Dokładne wyczyszczenie kotła: Usuń wszelkie pozostałości popiołu i sadzy z komory spalania, wymiennika ciepła i kanałów spalinowych.
• Sprawdzenie połączeń elektrycznych: Upewnij się, że wszystkie przewody są dobrze podłączone i nie ma śladów korozji.
• Kontrola stanu czujników: Sprawdź wizualnie, czy czujniki temperatury nie są uszkodzone lub pokryte zanieczyszczeniami.
• Przegląd wizualny sterownika: Zwróć uwagę na stan obudowy, wyświetlacza i przycisków.
• Testowanie podstawowych funkcji: Przed schowaniem kotła na lato, warto go na krótko uruchomić, aby sprawdzić, czy wszystkie funkcje działają poprawnie.

Jakie ustawienia są optymalne na start? Przykładowe konfiguracje dla różnych warunków

Poniższa tabela zawiera przykładowe, bazowe ustawienia parametrów dla sterownika Perfekt, które mogą posłużyć jako punkt wyjścia. Pamiętaj, że są to wartości startowe i wymagają indywidualnej optymalizacji w zależności od typu kotła, rodzaju paliwa i specyfiki Twojej instalacji grzewczej.

Parametr	Sugerowana wartość początkowa / Zakres
Temperatura zadana C. O.	60-70°C
Czas pracy podajnika	5-15 sekund (zależy od paliwa i typu podajnika)
Minimalna przerwa podajnika	15-30 sekund
Maksymalna przerwa podajnika	40-90 sekund
Ilość powietrza / Obroty dmuchawy	30-50% (lub odpowiednie obroty)
Moc kotła [%]	80-100% (w trybie pracy)
Temperatura zadana CWU	50-55°C
Priorytet CWU	Włączony (jeśli potrzebujesz szybkiego dostępu do ciepłej wody)
Czas całkowania (PID)	60-120 sekund (wartość domyślna, można dostosować)
Zakres regulacji (PID)	5-15°C (wartość domyślna, można dostosować)
