Bezpieczna instalacja elektryczna zaczyna się od prostego założenia: w razie awarii prąd ma dostać przewidywalną drogę odejścia, zanim ktoś dotknie obudowy urządzenia albo metalowej konstrukcji. Dobre uziemienie, właściwe połączenia wyrównawcze i poprawnie dobrane zabezpieczenia działają razem, a nie osobno. W tym tekście wyjaśniam, jak to działa w domu, czym różnią się najczęstsze układy sieci, jak wygląda temat w fotowoltaice i co sprawdzić, zanim uznasz instalację za gotową.
Najpierw sprawdź te elementy, bo one decydują o bezpieczeństwie
- PE, uziom i połączenia wyrównawcze tworzą jeden system ochrony, a nie trzy niezależne dodatki.
- W układzie TT szczególnie ważny jest wyłącznik różnicowoprądowy, zwykle o czułości 30 mA.
- Przy fotowoltaice trzeba uwzględnić ramy modułów, konstrukcję wsporczą, falownik i ograniczniki przepięć.
- Skuteczność ochrony potwierdzają pomiary, nie sam wygląd rozdzielnicy.
- Kontrole instalacji elektrycznej wykonuje się co najmniej raz na 5 lat, a w trudniejszych warunkach częściej.
Na czym polega połączenie z ziemią w instalacji elektrycznej
Mówiąc najprościej, chodzi o stworzenie niskooporowej drogi dla prądu uszkodzeniowego. Gdy izolacja przewodu zawiedzie i obudowa urządzenia znajdzie się pod napięciem, przewód ochronny, główna szyna wyrównawcza i uziom mają sprowadzić potencjał do bezpieczniejszego poziomu oraz umożliwić szybkie zadziałanie zabezpieczenia.
Ja patrzę na to bardzo praktycznie: sam kontakt z gruntem nie jest celem samym w sobie. Liczy się cały tor ochronny, czyli jakość połączeń, ciągłość przewodów, dobór aparatury i odporność na korozję. Jeśli jeden z tych elementów jest słaby, cała ochrona traci skuteczność, nawet gdy instalacja na pierwszy rzut oka wygląda poprawnie.
Właśnie dlatego nie warto mylić ochrony przeciwporażeniowej z samym „wbiciem pręta w ziemię”. To tylko jeden z elementów układu, który ma pomóc odprowadzić energię w kontrolowany sposób. To od rodzaju sieci zależy, czy najważniejszy będzie przewód PE, uziom czy oba elementy naraz.
Układ sieci decyduje, jak ochronę buduje się w praktyce
W domach i obiektach usługowych najczęściej spotykam trzy rozwiązania: TN-S, TN-C-S oraz TT. Każde z nich daje inny sposób prowadzenia prądu przy uszkodzeniu i inny zestaw wymagań dla elektryka. Z punktu widzenia użytkownika różnica nie jest akademicka, tylko bardzo konkretna: od niej zależy, jak szybko zadziała zabezpieczenie i czy instalacja będzie bezpieczna po modernizacji.
| Układ | Co oznacza | Na co trzeba uważać | Gdzie spotkasz go najczęściej |
|---|---|---|---|
| TN-S | Osobny przewód neutralny i ochronny od początku instalacji. | Liczy się ciągłość PE i poprawna selektywność zabezpieczeń. | Nowe domy, nowe rozdzielnice, instalacje po gruntownej modernizacji. |
| TN-C-S | Do budynku dochodzi przewód PEN, a wewnątrz następuje jego rozdział na PE i N. | Kluczowy jest prawidłowy punkt rozdziału oraz solidne połączenia wyrównawcze. | Wiele starszych obiektów po modernizacji zasilania. |
| TT | Odbiorca ma własny uziom, a punkt neutralny źródła jest uziemiony po stronie sieci. | Podstawą ochrony jest zwykle RCD, bo sama pętla zwarcia może nie wystarczyć. | Domy jednorodzinne, obiekty wolnostojące, niektóre przyłącza na terenach wiejskich. |
Najwięcej nieporozumień rodzi układ TN-C, mylony z TN-S. Jeżeli ktoś bez analizy rozdziela przewód PEN „na oko” albo łączy go z ochronnym w przypadkowym miejscu, to tworzy pozornie działającą instalację, która przy awarii może zachować się zupełnie inaczej, niż oczekujesz. W TT problem jest odwrotny: tu nie wystarczy „dobry pręt w gruncie”, bo bez poprawnie dobranego RCD ochrona przy uszkodzeniu bywa po prostu zbyt słaba.
Dlatego przy modernizacji nie pytam najpierw, czy gniazdka są nowe, tylko jaki jest układ zasilania i czy wykonano rozdział oraz połączenia zgodnie z projektem. To właśnie od tego zależy dalsza strategia ochrony. Gdy dochodzi fotowoltaika, ten schemat robi się jeszcze bardziej wymagający.
Jak wygląda to w fotowoltaice i innych systemach OZE

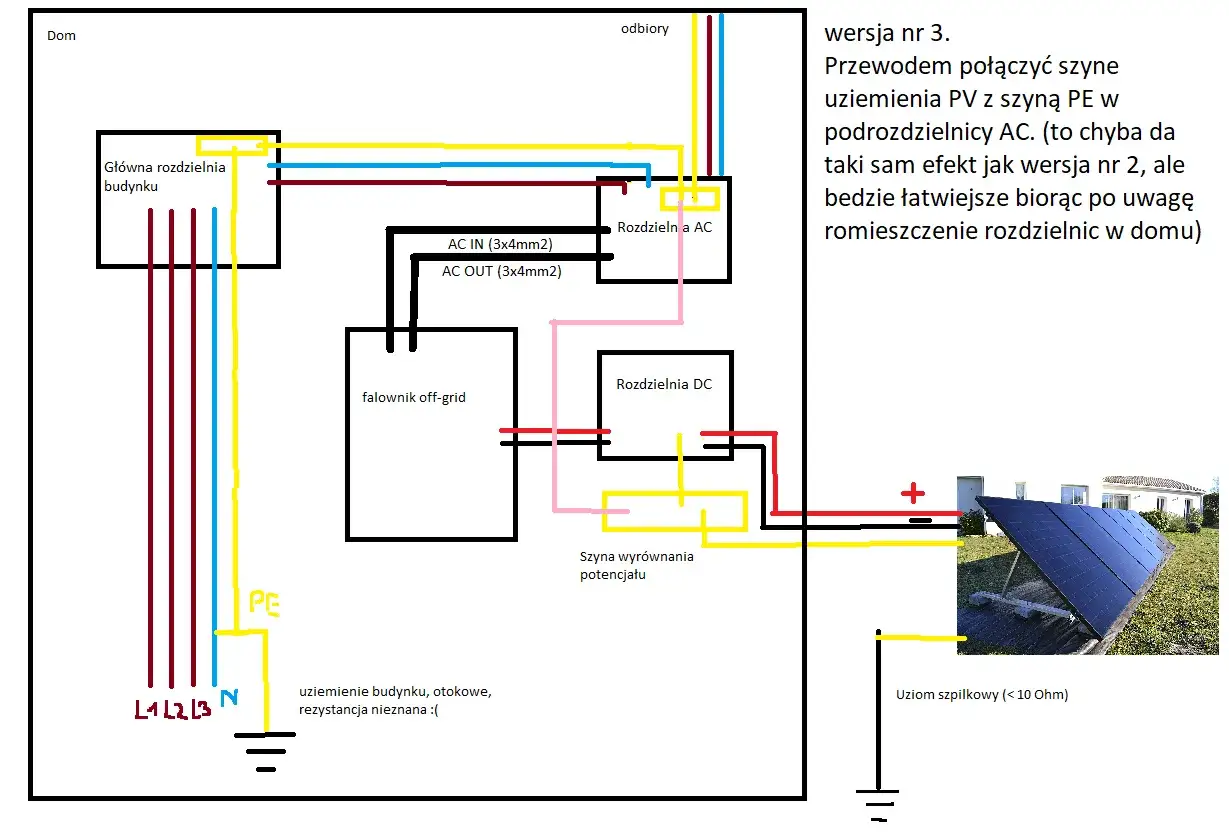

Tu temat robi się bardziej wymagający, bo do budynku dochodzą metalowe ramy modułów, konstrukcja wsporcza, falownik, ograniczniki przepięć i często również instalacja odgromowa. W instalacji PV uziemienie konstrukcji, ramek i obudowy falownika nie jest dodatkiem montażowym, tylko częścią ochrony przeciwporażeniowej i przeciwprzepięciowej.

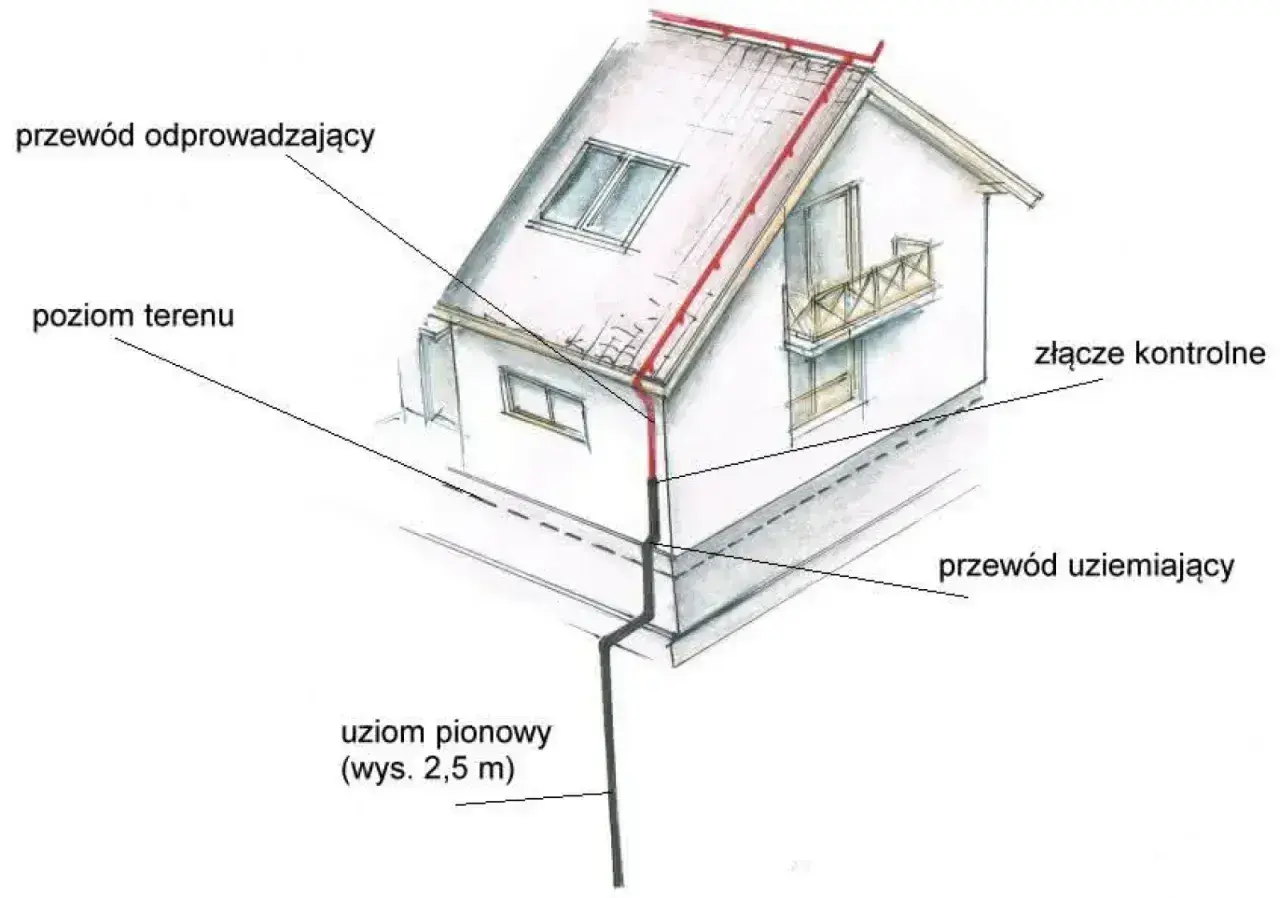

Najważniejsze zasady są proste: metalowe części dostępne muszą być połączone wyrównawczo, przewody DC i AC prowadzi się możliwie krótko, a ochronę odgromową planuje się razem z całym układem, nie dopisuje po fakcie. Jeśli budynek ma instalację piorunochronną, trzeba uwzględnić odstępy separujące albo świadome połączenie wyrównawcze. Przypadkowe łączenie elementów dachowych z LPS potrafi narobić więcej szkody niż pożytku.
W praktyce projektowej odwołuje się tu do PN-HD 60364-7-712 oraz serii PN-EN 62305. To ważne, bo w PV nie chodzi wyłącznie o bezpieczeństwo ludzi, ale też o ochronę elektroniki, która źle znosi przepięcia. Podobne podejście stosuję przy pompach ciepła i dużych falownikach, bo tam również pojawiają się metalowe obudowy, długie trasy przewodów i wrażliwe układy sterowania.
Warto też pamiętać o jednym praktycznym szczególe: w wielu projektach dąży się do bardzo niskiej rezystancji układu ochronnego, a 10 Ω bywa używane jako wygodny cel projektowy. To nie jest jednak jedna uniwersalna granica dla każdego obiektu, tylko punkt odniesienia, który trzeba odnieść do konkretnej instalacji i warunków gruntowych.
Kiedy już wiemy, jak powinno to wyglądać na etapie projektu i montażu, zostaje pytanie ważniejsze z punktu widzenia użytkownika: jak sprawdzić, że cała ochrona rzeczywiście działa.
Jak sprawdza się, czy ochrona działa naprawdę
Nie opierałbym się wyłącznie na kolorze przewodów albo na tym, że „wszystko działa”. Ja zawsze sprawdzam trzy rzeczy: ciągłość przewodów ochronnych, skuteczność samoczynnego wyłączenia zasilania i stan połączeń wyrównawczych. Dopiero potem patrzę na resztę, bo estetyczna rozdzielnica nie mówi nic o jakości ochrony.
- Oględziny - szuka się luźnych zacisków, korozji, śladów przegrzania i mechanicznych uszkodzeń przewodów.
- Pomiar ciągłości PE - pokazuje, czy tor ochronny nie został przerwany po drodze.
- Pomiar impedancji pętli zwarcia - pozwala ocenić, czy zabezpieczenie nadprądowe zadziała wystarczająco szybko.
- Test RCD - sprawdza, czy wyłącznik różnicowoprądowy reaguje poprawnie; przycisk TEST jest tylko wstępną kontrolą.
- Pomiar rezystancji uziomu - szczególnie ważny w układzie TT i przy instalacjach narażonych na przepięcia.
W budynkach kontrola instalacji elektrycznej nie powinna być odkładana w nieskończoność. Przepisy przewidują przegląd co najmniej raz na 5 lat, a w trudniejszych warunkach albo w obiektach bardziej narażonych na uszkodzenia częściej. Po montażu PV, wymianie rozdzielnicy albo rozbudowie obwodów dodatkowe pomiary są po prostu rozsądne, nawet jeśli formalnie „jeszcze nie wypadają”.
W układzie TT szczególnie pilnuję współpracy uziomu z RCD. Sam pomiar rezystancji to za mało, jeśli wyłącznik różnicowoprądowy jest źle dobrany, źle podłączony albo w ogóle go brakuje tam, gdzie powinien być. To właśnie pomiary pozwalają odróżnić instalację poprawną od takiej, która tylko tak wygląda.
Najwięcej awarii nie bierze się z jednej wielkiej pomyłki, tylko z drobnych zaniedbań, które po złożeniu dają już realny problem. Dlatego następna sekcja jest o błędach, które widuję najczęściej.
Najczęstsze błędy, które osłabiają bezpieczeństwo
- Mylenie PE z N - to jeden z najgroźniejszych skrótów myślowych. Przewód ochronny nie jest neutralnym i nie wolno traktować go jak zamiennika.
- Rozdział PEN wykonany byle gdzie - w starszych instalacjach modernizacja bez analizy układu sieci potrafi zepsuć ochronę zamiast ją poprawić.
- Brak połączeń wyrównawczych - pominięcie rur, konstrukcji PV, obudów urządzeń grzewczych czy metalowych części budynku tworzy różnice potencjałów, których da się uniknąć.
- Luzujące się zaciski i korozja - przewód może wyglądać dobrze, a w środku już tracić ciągłość albo nagrzewać się pod obciążeniem.
- Założenie, że nowy sprzęt rozwiązuje wszystko - nowy falownik, nowe gniazda czy nowa rozdzielnica nie naprawią błędów w torze ochronnym sprzed lat.
- Brak pomiarów po zmianach - każda rozbudowa instalacji, zwłaszcza o PV, pompę ciepła lub ładowarkę, powinna kończyć się sprawdzeniem parametrów, nie tylko uruchomieniem odbiornika.
W praktyce właśnie tutaj najłatwiej o złudzenie poprawy: instalacja działa, więc uznaje się ją za bezpieczną. Tymczasem bezpieczeństwo elektryczne weryfikuje się miernikiem, dokumentacją i oględzinami, a nie samym faktem, że po remoncie zapaliła się żarówka. To prowadzi już do ostatniej, najbardziej praktycznej części: co sprawdzić przed odbiorem lub modernizacją.
Co sprawdzić przed odbiorem lub modernizacją instalacji
Przed podpisaniem odbioru albo zleceniem kolejnej rozbudowy zrobiłbym prostą listę kontrolną. Dzięki temu łatwiej wyłapać braki, zanim staną się kosztowną poprawką.
- Jasny schemat układu sieci - trzeba wiedzieć, czy pracujesz w TN-S, TN-C-S czy TT, bo od tego zależy cały dobór ochrony.
- Prawidłowy punkt rozdziału - jeśli występuje PEN, jego rozdział na PE i N musi być wykonany świadomie i zgodnie z projektem.
- Główna szyna wyrównawcza - powinna łączyć istotne metalowe elementy budynku i instalacji w jednym, uporządkowanym punkcie.
- Aktualny protokół pomiarów - bez niego trudno mówić o potwierdzonej skuteczności ochrony.
- Dobrany RCD - ważna jest nie tylko czułość, ale też właściwy typ i miejsce montażu.
- Uwzględnienie przyszłych odbiorników - fotowoltaika, pompa ciepła, klimatyzacja czy ładowarka do auta elektrycznego zmieniają obciążenie i wymagania ochronne.
Jeśli któryś z tych punktów budzi wątpliwość, nie poprawiałbym go „na czuja”. Dobrze wykonany układ ochronny ma działać latami, ale tylko wtedy, gdy został od początku zaplanowany pod konkretny budynek, źródło zasilania i sposób użytkowania.
Przy domu z fotowoltaiką albo pompą ciepła najlepiej myśleć o ochronie od razu jako o elemencie całego systemu, a nie o dodatku na końcu listy zakupów. To zwykle tańsze niż późniejsze poprawki i daje spokój na lata.
