Zabezpieczenie przedlicznikowe decyduje o tym, ile energii może bezpiecznie trafić do budynku, dlatego przy modernizacji ogrzewania nie jest to detal, tylko jeden z parametrów, od których zaczynam ocenę całej instalacji. W praktyce ma to największe znaczenie przy kotłach elektrycznych, pompach ciepła i rozbudowanej automatyce kotłowni, ale pośrednio wpływa też na zwykłe kotły gazowe czy pelletowe. Poniżej wyjaśniam, jak działa ten element, jak odczytać jego parametry i kiedy trzeba myśleć o zmianie mocy przyłączeniowej.
Najpierw sprawdź moc, a dopiero potem dobieraj źródło ciepła
- To element po stronie operatora sieci, zwykle plombowany i niedostępny do samodzielnej ingerencji.
- Przy ogrzewaniu elektrycznym liczy się nie tylko moc kotła, ale też płyta, bojler, pompy, automatyka i inne odbiorniki w domu.
- 16 A w jednej fazie to około 3,7 kW, 3 x 16 A w trzech fazach to około 11 kW.
- Jeśli bezpiecznik przed licznikiem wybija, najpierw trzeba szukać przeciążenia albo usterki, a nie „ratować” sytuację większym zabezpieczeniem.
- Zmiana mocy przyłączeniowej i przebudowa obwodów wymagają oceny elektryka, a często także zgłoszenia do operatora.
Czym jest i za co odpowiada ten element
W uproszczeniu to główne zabezpieczenie, które stoi przed licznikiem i ogranicza pobór prądu zgodnie z warunkami przyłączenia. Z mojego punktu widzenia jego rola jest podwójna: chroni sieć i instalację przed przeciążeniem, a jednocześnie wyznacza realny limit mocy, jaki możesz wykorzystać w domu lub w kotłowni. Często jest plombowane, więc nie traktuje się go jak zwykłego wyłącznika w domowej rozdzielnicy.
W praktyce spotyka się różne rozwiązania: wkładki topikowe, wyłączniki nadmiarowo-prądowe albo układy z osłoną przystosowaną do plombowania. Dla użytkownika ważniejsze od samej konstrukcji jest to, że ten aparat znajduje się po stronie operatora sieci i nie powinien być modyfikowany samodzielnie. Jeśli ktoś myli go z bezpiecznikiem w rozdzielnicy, łatwo podejmuje złe decyzje, a przy ogrzewaniu takie pomyłki potrafią kosztować sezon grzewczy. Ta granica odpowiedzialności prowadzi prosto do pytania, gdzie dokładnie szukać tego elementu.

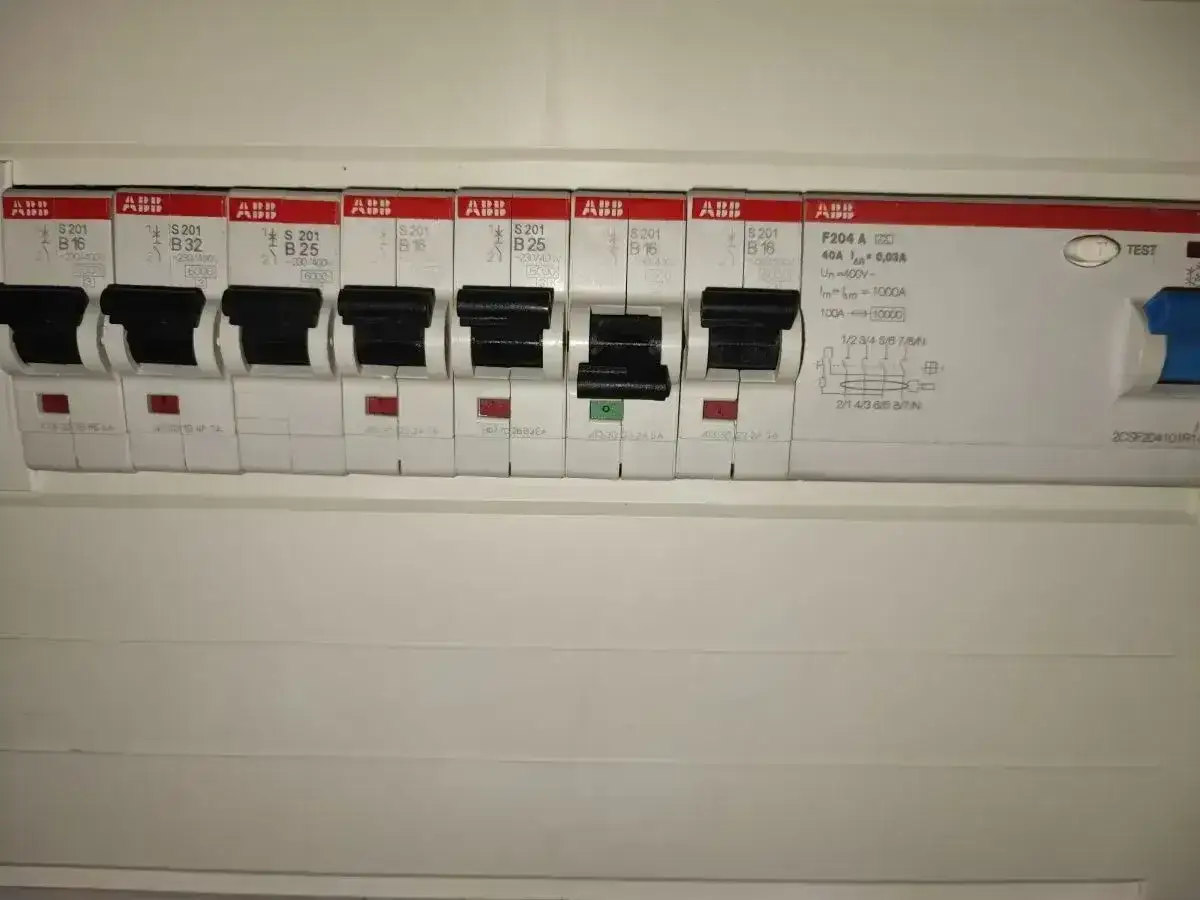

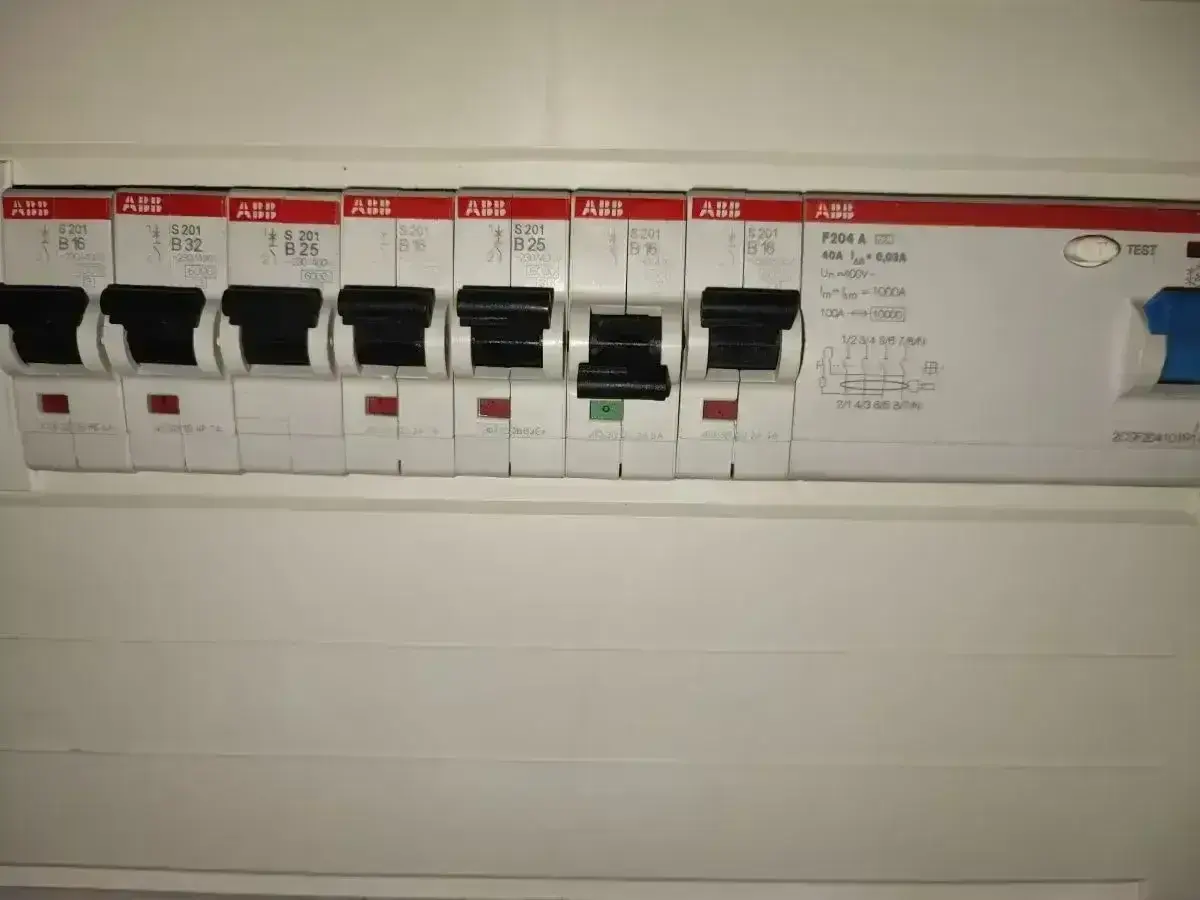

Jak rozpoznać go w szafce licznikowej i nie pomylić z zabezpieczeniami w domu
Najczęściej znajdziesz go w złączu kablowym, szafce licznikowej albo w części wspólnej budynku, czyli tam, gdzie wchodzi zasilanie z sieci. Zwykle jest osłonięty, opisany i zabezpieczony plombą, a obok znajduje się licznik energii. W domu jednorodzinnym bywa na granicy działki, w bloku często poza lokalem, więc nie szukaj go w swojej rozdzielnicy, jeśli prąd „wyskakuje” w mieszkaniu.
Tu łatwo o klasyczny błąd: ktoś widzi, że nie działa ogrzewanie, i zaczyna podejrzewać „główny bezpiecznik”, choć tak naprawdę zadziałał wyłącznik obwodu kotła, pompy albo różnicówka w środku budynku. To nie to samo. Jeśli wyłącza się zabezpieczenie w Twojej rozdzielnicy, sprawa zwykle leży w instalacji wewnętrznej. Jeśli problem dotyczy elementu przed licznikiem, wchodzisz już w obszar operatora sieci. Gdy wiesz, gdzie jest granica, łatwiej ocenić, ile mocy naprawdę masz do dyspozycji.
Ile mocy daje dany prąd znamionowy
Przy projektowaniu ogrzewania najważniejsze jest proste przeliczenie: dla jednej fazy moc szacuje się z iloczynu 230 V i natężenia, a dla trzech faz z napięcia 400 V i odpowiedniego wzoru trójfazowego. Ja patrzę na to tak: nie wybiera się kotła „na oko”, tylko sprawdza, czy zapas po stronie zasilania wystarczy na pełne obciążenie i codzienne życie domu. Zostawiam też margines, zwykle 20-25 procent, bo instalacja nie pracuje wyłącznie dla jednego urządzenia.
| Prąd zabezpieczenia | Szacowana moc | Co to zwykle oznacza w praktyce |
|---|---|---|
| 1 x 16 A | około 3,7 kW | Wystarczy na lekkie odbiory, ale dla elektrycznego źródła ciepła to zwykle za mało. |
| 1 x 20 A | około 4,6 kW | Wciąż mało miejsca na większy kocioł i inne domowe urządzenia. |
| 1 x 25 A | około 5,8 kW | Może wystarczyć dla prostszych układów, ale rezerwa nadal bywa ograniczona. |
| 1 x 32 A | około 7,4 kW | To już sensowniejszy poziom, choć nadal trzeba policzyć całość instalacji. |
| 3 x 16 A | około 11 kW | To częsty punkt startowy dla wielu nowoczesnych układów grzewczych. |
| 3 x 20 A | około 13,8 kW | Większy komfort przy kotłach elektrycznych i części pomp ciepła. |
| 3 x 25 A | około 17,3 kW | Dobry zapas, jeśli w domu pracuje kilka dużych odbiorników naraz. |
| 3 x 32 A | około 22,1 kW | Poziom, przy którym łatwiej planować rozbudowaną kotłownię lub mocne wsparcie elektryczne. |
Te wartości są orientacyjne, ale w praktyce bardzo użyteczne. Właśnie na tym etapie wychodzi, czy ogrzewanie elektryczne da się uruchomić bez zmian w przyłączu, czy od początku trzeba planować mocniejszy układ. I tu dochodzimy do sedna w przypadku kotłów oraz pomp ciepła.
Co zmienia się przy kotłach elektrycznych i pompach ciepła
W kotłowni to zwykle nie sam kocioł robi największe zamieszanie, tylko jego apetyt na prąd. Elektryczne kotły centralnego ogrzewania występują dziś w szerokich zakresach mocy, często od kilku do kilkudziesięciu kilowatów, więc w praktyce wymagają trójfazowego zasilania i osobnego obwodu. Przy takich urządzeniach 1-fazowe 16 A kończy się bardzo szybko, a próby „przeczekania” problemu zwykle kończą się wybijaniem zabezpieczenia w najmniej odpowiednim momencie.
Inaczej wygląda sytuacja przy kotle gazowym albo pelletowym. Samo źródło ciepła nie pobiera dużo energii, ale nadal pracują pompy obiegowe, zapalarka, wentylatory, sterowniki, zawory mieszające i automatyka pogodowa. To nie są ogromne odbiory, ale potrafią ujawnić słabą jakość instalacji albo źle dobrany obwód. Przy pompie ciepła największym zaskoczeniem bywa grzałka wspomagająca, która włącza się wtedy, gdy temperatura spada i układ potrzebuje dodatkowego wsparcia. Właśnie dlatego porównuję te źródła ciepła nie tylko po mocy grzewczej, ale też po tym, jak obciążają instalację elektryczną.
| Źródło ciepła | Typowe obciążenie elektryczne | Na co zwrócić uwagę |
|---|---|---|
| Kocioł gazowy | Niewielkie, ale stałe | Pompy, sterownik, zapłon, zabezpieczenie obwodu zasilania. |
| Kocioł pelletowy | Średnie | Podajnik, wentylator, zapalarka, automatyka i osobny obwód. |
| Kocioł elektryczny | Wysokie | Moc przyłączeniowa, trzy fazy, przekrój przewodów i selektywność zabezpieczeń. |
| Pompa ciepła | Średnie, z pikami przy dogrzewaniu | Prąd rozruchowy, grzałka, stabilne napięcie i rezerwa mocy. |
Jeśli mam doradzić jedną rzecz, to tę: nie dobieraj źródła ciepła wyłącznie po katalogu producenta. Zsumuj wszystkie odbiory w domu, bo płyta indukcyjna, suszarka, bojler, klimatyzacja i ładowarka samochodu elektrycznego potrafią „zabrać” rezerwę szybciej niż sam kocioł. Taki bilans prowadzi już wprost do planowania zmian w instalacji.
Jak zaplanować zmianę bez kosztownych poprawek
Najpierw policzyłbym zapotrzebowanie, dopiero potem oglądał samą kotłownię. W praktyce robię to w czterech krokach: sumuję moc odbiorników, sprawdzam aktualny układ faz, oceniam rezerwę dla innych urządzeń i dopiero na końcu decyduję, czy wystarczy lokalna przebudowa instalacji, czy trzeba zwiększać moc przyłączeniową. To brzmi prosto, ale właśnie na tym etapie większość osób popełnia najdroższy błąd: zakłada, że wystarczy wymienić jedno zabezpieczenie na „mocniejsze”.
Nie wystarczy, jeśli nie zgadza się przekrój przewodów, selektywność albo warunki przyłączenia. Selektywność oznacza, że w razie awarii najpierw wyłącza się najbliższy obwód, a nie cały dom. To bardzo ważne przy ogrzewaniu, bo awaria jednego urządzenia nie powinna gasić całej kotłowni. Jeśli modernizacja dotyczy elementu przed licznikiem, prace trzeba uzgodnić z operatorem sieci, a część czynności wykona elektryk z uprawnieniami. Tu nie ma miejsca na improwizację, zwłaszcza gdy w grę wchodzą urządzenia o mocy kilkunastu kilowatów.
Ja zwykle polecam też od razu sprawdzić ochronę różnicowoprądową, zabezpieczenie przeciwprzepięciowe i sposób odłączenia urządzenia od zasilania. To nie są dodatki „na wszelki wypadek”, tylko elementy, które w praktyce decydują o bezpiecznym i bezawaryjnym starcie nowego kotła albo pompy ciepła. Kiedy projekt jest dobrze policzony, znika większość problemów z późniejszym wybijaniem zabezpieczeń.
Co robić, gdy ogrzewanie wyłącza prąd
Jeżeli zabezpieczenie zadziałało raz, nie zakładaj od razu najgorszego scenariusza. Najpierw wyłącz największe odbiory, sprawdź, czy problem pojawia się przy rozruchu kotła, czy dopiero po kilku minutach pracy, i oceń, czy winne jest jedno urządzenie, czy cała instalacja. Jeżeli problem dotyczy obwodu wewnętrznego, elektryk powinien sprawdzić grzałkę, pompę, stycznik, przewody i połączenia. Jeśli chodzi o element przed licznikiem, sprawa wychodzi poza Twoją instalację i trzeba zgłosić ją do operatora albo pogotowia energetycznego.
Bardzo zły nawyk to wielokrotne podnoszenie tego samego aparatu bez analizy przyczyny. Jeśli coś wybija przy każdym uruchomieniu kotła, to znak, że masz przeciążenie, uszkodzenie albo źle dobrane parametry zabezpieczenia. Wkładanie „większego” elementu bez obliczeń jest ryzykowne, bo chroni mniej niż powinno i może ukryć prawdziwy problem. W sezonie grzewczym taki skrót myślowy potrafi skończyć się nie tylko przerwą w ogrzewaniu, ale też uszkodzeniem urządzenia.
Jeśli wyłączenia powtarzają się przy pracy kotła elektrycznego albo pompy ciepła, traktuję to jako sygnał do pełnego przeglądu instalacji, a nie do chwilowego obejścia problemu. To najszybsza droga do spokojnej i przewidywalnej pracy całego systemu.
Przed sezonem grzewczym sprawdź te trzy rzeczy, zanim uruchomisz nowy kocioł
Jeśli miałbym zostawić tylko trzy praktyczne kroki, wybrałbym te. Po pierwsze, porównaj moc planowanego źródła ciepła z realną rezerwą zasilania całego domu. Po drugie, upewnij się, że kotłownia ma osobny, poprawnie zabezpieczony obwód i że przewody mają odpowiedni przekrój. Po trzecie, sprawdź, czy jakakolwiek zmiana po stronie licznika albo głównego zabezpieczenia nie wymaga zgłoszenia do operatora.
Tak przygotowana instalacja nie tylko lepiej znosi sezon zimowy, ale też daje większy spokój przy rozbudowie o automatykę, bufor ciepła czy dodatkowe źródło energii. Właśnie na tym polega dobrze zaplanowane ogrzewanie: nie na przypadkowo dobranych elementach, tylko na układzie, w którym moc, zabezpieczenia i sposób pracy urządzeń wzajemnie się nie gryzą.
