W elektrochemii elektroda dodatnia nie zawsze oznacza to samo, a właśnie od tego zależy, czy czytamy schemat poprawnie, czy od razu wchodzimy w typowy błąd. Ja zawsze zaczynam od ustalenia, czy układ sam wytwarza energię, czy jest zasilany z zewnątrz, bo to od razu porządkuje anody, katody i kierunek przepływu elektronów. W tym artykule wyjaśniam temat praktycznie: na przykładach z ogniw, akumulatorów i układów DC pokazuję, jak rozpoznać biegun dodatni i gdzie najczęściej pojawia się pomyłka.
Najważniejsze rzeczy do zapamiętania o dodatnim biegunie w układzie elektrochemicznym
- To, co jest „plusem”, zależy od trybu pracy układu i nie jest cechą stałą jednej elektrody.
- W ogniwie galwanicznym dodatni biegun zwykle odpowiada katodzie.
- W elektrolizie oraz podczas ładowania akumulatora dodatni biegun znajduje się po stronie anody.
- Najpewniejszy jest pomiar miernikiem, a nie sam kolor przewodu.
- W instalacjach PV i magazynach energii zła polaryzacja może zatrzymać pracę sterownika albo uruchomić zabezpieczenie.
Co oznacza dodatni biegun w ogniwie elektrochemicznym

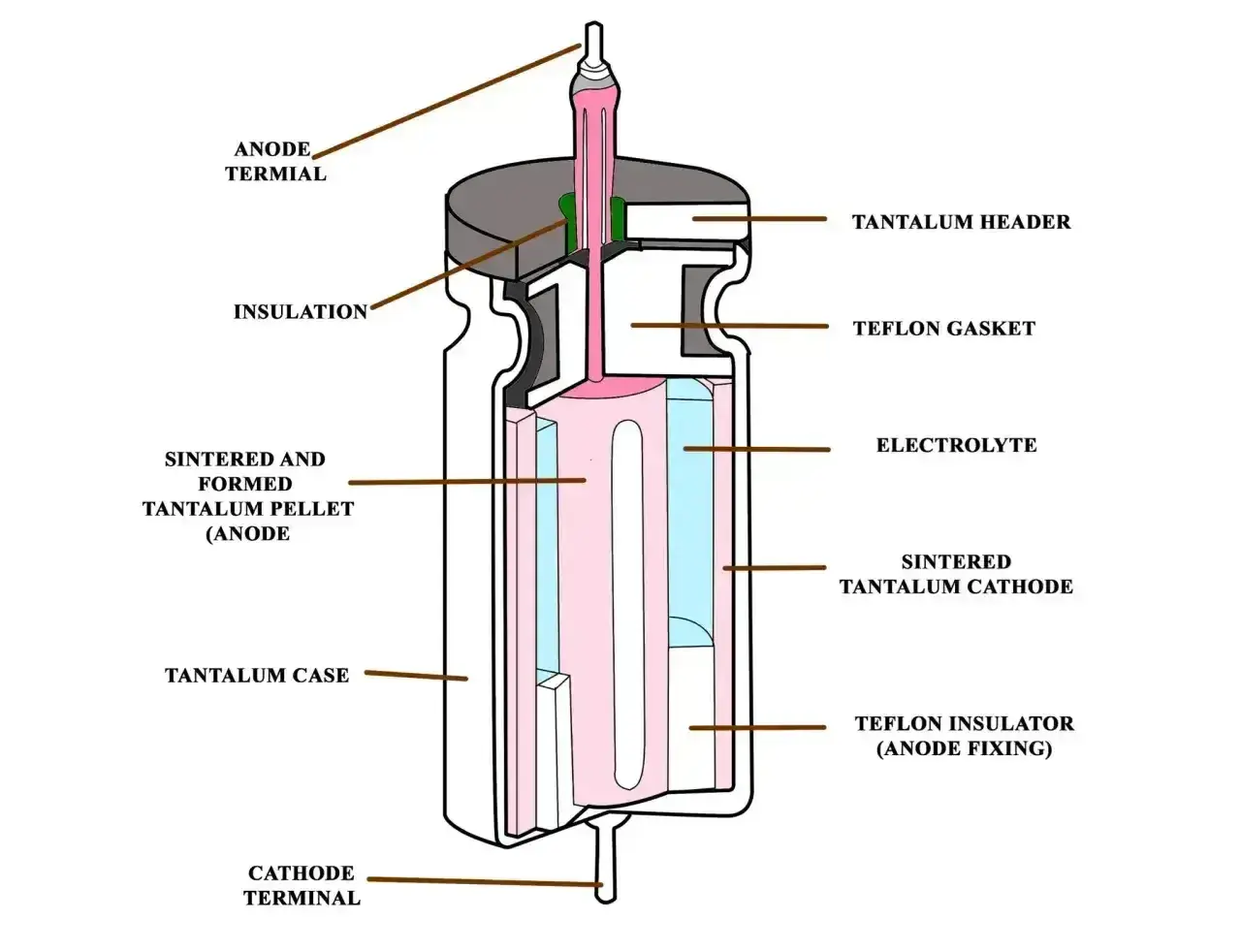

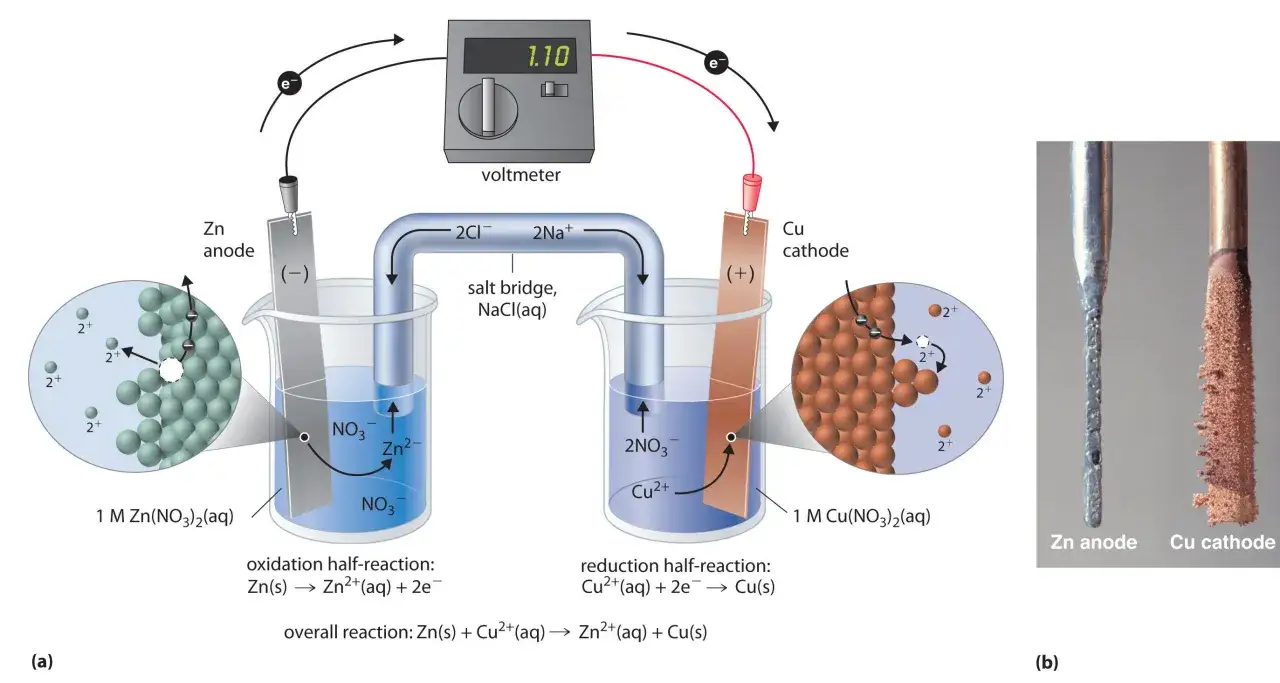

Najprościej ujmuję to tak: dodatni biegun to elektroda o wyższym potencjale w danym momencie pracy układu. Brzmi sucho, ale praktycznie oznacza jedno - muszę wiedzieć, czy energia jest z układu pobierana, czy do niego dostarczana. W klasycznym ogniwie Daniella elektroda dodatnia jest katodą; zachodzi na niej redukcja, czyli przyjmowanie elektronów. W układzie wymuszanym z zewnątrz sytuacja odwraca się i dodatni biegun może należeć do anody, bo to tam źródło napięcia „pcha” reakcję w stronę utleniania.
| Układ | Dodatni biegun | Dominująca reakcja | Co to znaczy praktycznie |
|---|---|---|---|
| Ogniwo galwaniczne | Katoda | Redukcja | Układ oddaje energię, np. rozładowywana bateria |
| Elektroliza | Anoda | Utlenianie | Zewnętrzny zasilacz wymusza reakcję |
| Akumulator podczas rozładowania | Katoda | Redukcja | Układ pracuje jak źródło energii |
| Akumulator podczas ładowania | Anoda | Utlenianie | Układ pobiera energię z ładowarki |
To właśnie w tym miejscu najłatwiej pomylić znak z nazwą elektrody. Dlatego samo słowo „dodatni” bez kontekstu bywa mylące, a prawdziwe znaczenie widać dopiero po nazwaniu trybu pracy układu.
Dlaczego plus nie zawsze wskazuje tę samą elektrodę
Ja zwykle upraszczam sobie temat do dwóch reguł. Po pierwsze: anoda to miejsce utleniania. Po drugie: katoda to miejsce redukcji. Znak plus lub minus nie jest tu cechą stałą, tylko efektem tego, w jakim kierunku płynie energia i który element jest wymuszany przez źródło zewnętrzne. Dlatego ten sam układ można opisać inaczej w zależności od tego, czy właśnie oddaje energię, czy ją magazynuje.
Ogniwo galwaniczne
W ogniwie galwanicznym reakcja zachodzi samorzutnie, a elektrony płyną przez obwód zewnętrzny od anody do katody. Dodatni biegun odpowiada wtedy katodzie, bo to ona przyjmuje elektrony. Taki obraz spotykam w klasycznych bateriach, gdy oddają energię do odbiornika.
Elektroliza i ładowanie akumulatora
Gdy do układu podłączam zasilacz, sytuacja się odwraca. Źródło zewnętrzne wymusza ruch ładunków, a biegun dodatni pojawia się po stronie anody. W praktyce oznacza to, że przy ładowaniu akumulatora nie wolno bezmyślnie przenosić reguły z trybu rozładowania, bo właśnie wtedy rodzi się najwięcej pomyłek.
Przeczytaj również: Zarobki elektryka w kopalni: ile naprawdę zarobisz?
Jak to zapamiętać bez wkuwania na pamięć
Najlepsza metoda jest prosta: anoda = utlenianie, katoda = redukcja. Jeśli układ oddaje energię, dodatni biegun zwykle oznacza katodę. Jeśli układ energię pobiera, dodatni biegun może należeć do anody. To nie jest sztuczka językowa, tylko konsekwencja fizyki i chemii układu.
Kiedy to rozróżnienie mam już w głowie, przechodzę do samego rozpoznawania biegunów na sprzęcie.
Jak rozpoznać właściwą stronę w baterii, akumulatorze i magazynie energii
W praktyce nie polegam na intuicji. Najpierw patrzę na oznaczenia na obudowie i zaciskach, potem w razie wątpliwości biorę multimetr. To ważne szczególnie w instalacjach PV, ładowarkach i magazynach energii, gdzie odwrócenie polaryzacji może zatrzymać pracę sterownika albo uruchomić zabezpieczenie. Sam kolor przewodu też bywa pomocny, ale nie traktuję go jak dowodu.
- Sprawdź oznaczenia + i - na zaciskach.
- Ustaw miernik na pomiar napięcia DC.
- Przyłóż czerwoną sondę do plusa, czarną do minusa; znak ujemny na wyświetlaczu oznacza odwrócone sondy.
- Porównaj wynik z dokumentacją urządzenia lub BMS.
- Po podłączeniu wykonaj krótki test bez obciążania całego układu.
| Typ ogniwa | Typowe napięcie jednej celi | Co to daje w praktyce |
|---|---|---|
| Ołowiowe | 2,0 V | Często spotykane w akumulatorach i zasilaniu awaryjnym |
| Li-ion | 3,6-3,7 V | Popularne w elektronice i magazynach energii |
| LiFePO4 | 3,2 V | Chętnie wybierane do systemów PV ze względu na trwałość |
| Alkaliczne | 1,5 V | Typowe baterie jednorazowe do małych urządzeń |
Same liczby nie mówią jeszcze, gdzie jest plus, ale pomagają mi odróżnić technologię i przypomnieć sobie, w jakim trybie układ zwykle pracuje. To prowadzi wprost do błędów, które widzę najczęściej na budowie i przy serwisie.
Najczęstsze pomyłki, które kosztują czas i sprzęt
Najwięcej problemów nie robi sama teoria, tylko zbyt szybkie wnioski. W instalacjach niskonapięciowych i przy bateriach do fotowoltaiki takie skróty potrafią skończyć się przepaloną wkładką bezpiecznikową, błędem BMS albo po prostu stratą czasu na szukanie „awarii”, której nie ma.
- Zakładanie, że plus zawsze oznacza anodę.
- Mylenie kierunku elektronów z kierunkiem prądu umownego.
- Odczytywanie kolorów przewodów zamiast pomiaru.
- Pomijanie trybu pracy akumulatora, czyli ładowania albo rozładowania.
- Podłączanie sterownika, prostownika lub falownika bez wcześniejszego sprawdzenia polaryzacji.
W praktyce jedna minuta z miernikiem oszczędza często kilkanaście minut szukania problemu. A w większych układach oszczędza też elementy, których nie da się już przywrócić do życia.
Dlaczego ten temat ma znaczenie w instalacjach PV i nowoczesnym ogrzewaniu
W systemach fotowoltaicznych i magazynach energii ten temat nie jest akademicką ciekawostką. Gdy energia z paneli trafia do akumulatora, a potem wraca do odbiorników, cała instalacja pracuje w wielu stanach, w których biegunowość i rola elektrod trzeba czytać bardzo uważnie. Dotyczy to zarówno prostych systemów 12/24 V, jak i większych układów z falownikiem, kontrolerem ładowania i BMS-em, czyli układem zarządzania baterią.
Ja zwracam uwagę przede wszystkim na trzy rzeczy: zgodność polaryzacji z dokumentacją, poprawne oznaczenie przewodów i zabezpieczenie przed odwrotnym podłączeniem. W praktyce to właśnie te elementy decydują, czy układ ruszy od razu, czy zacznie sygnalizować błąd, a w najgorszym przypadku uszkodzi elementy sterujące. W instalacjach grzewczych z zasilaniem rezerwowym albo automatyką DC zasada jest ta sama - najpierw porządek w biegunach, potem uruchamianie.
- Przed podłączeniem sprawdzam napięcie na zaciskach, nie tylko kolor przewodu.
- W większych pakietach stosuję bezpieczniki i rozłączniki DC.
- Nie łączę modułów o różnym stanie naładowania bez kontroli.
- Po każdej zmianie konfiguracji robię krótki test pracy pod obciążeniem.
Taka dyscyplina brzmi banalnie, ale w praktyce odróżnia sprawny montaż od kosztownej improwizacji.
Jedna reguła, która porządkuje cały temat
Gdybym miał zostawić czytelnika z jedną myślą, powiedziałbym tak: nie ucz się znaku na pamięć, tylko czytaj funkcję układu. Jeśli układ oddaje energię, dodatni biegun zwykle odpowiada katodzie. Jeśli układ energię pobiera, dodatni biegun może wskazywać anodę. Taka zasada działa lepiej niż mechaniczne zapamiętywanie i od razu porządkuje schematy, opisy urządzeń oraz diagnostykę.
W codziennej pracy trzymam jeszcze jedną prostą zasadę: kiedy mam wątpliwość, najpierw sprawdzam dokumentację i miernik, dopiero potem ufam własnej intuicji. To najkrótsza droga do tego, żeby przy układach elektrochemicznych nie pomylić strony dodatniej z funkcją elektrody i nie wprowadzić błędu, który potem trudno odkręcić.
