Histereza w elektryce to jedno z tych zjawisk, które brzmią sucho, a w praktyce decydują o tym, czy układ pracuje spokojnie, czy zaczyna nerwowo przełączać się wokół jednego progu. W tym artykule wyjaśniam, histereza co to znaczy w elektronice i automatyce, gdzie ją spotkasz oraz jak dobrać jej wartość, żeby pomogła zamiast przeszkadzać. To ważne szczególnie tam, gdzie w grę wchodzą termostaty, przekaźniki, komparatory i sterowanie ogrzewaniem.
Najkrócej: histereza stabilizuje pracę układu, ale musi być dobrana do szumu, bezwładności i oczekiwanej precyzji
- W elektryce histereza oznacza, że układ ma dwa różne progi: włączenia i wyłączenia.
- Bez histerezy sygnał blisko granicy może powodować ciągłe przełączanie wyjścia.
- W elektronice to zwykle kwestia miliwoltów, a w ogrzewaniu najczęściej dziesiątych części stopnia lub 1°C.
- Najczęściej stosuje się ją w komparatorach, termostatach, przekaźnikach i układach automatyki budynkowej.
- Za mała histereza daje „klikanie”, za duża pogarsza precyzję i komfort.
Co oznacza histereza w elektryce
Najprościej mówiąc, histereza opisuje sytuację, w której reakcja układu zależy nie tylko od aktualnej wartości sygnału, ale też od tego, z której strony ten sygnał dochodzi. W układach elektronicznych oznacza to zwykle dwa progi przełączania: jeden dla włączenia i drugi dla wyłączenia. Dzięki temu wyjście nie zmienia stanu przy każdym drobnym wahnięciu wokół granicy.
W elektryce spotykam dwa główne znaczenia tego pojęcia. Pierwsze dotyczy materiałów magnetycznych, na przykład rdzeni transformatorów i dławików. Drugie, częstsze w automatyce i elektronice użytkowej, dotyczy sterowania i oznacza świadomie wprowadzony „bufor” między załączeniem a wyłączeniem. To właśnie ten drugi wariant najczęściej interesuje osoby pytające o histerezę w praktyce instalacyjnej.
| Rodzaj histerezy | Gdzie występuje | Co daje | Na co uważać |
|---|---|---|---|
| Magnetyczna | Rdzenie transformatorów, silniki, dławiki | Opisuje opóźnienie odpowiedzi materiału na pole magnetyczne | Powoduje straty energii i nagrzewanie rdzenia |
| Sterowania | Komparatory, termostaty, przekaźniki, sterowniki | Ogranicza drgania wyjścia przy granicy progu | Zbyt szeroki pas obniża precyzję regulacji |
Ja patrzę na to tak: w materiale magnetycznym histereza jest zjawiskiem fizycznym, a w układzie sterowania - narzędziem projektowym. Gdy już to rozróżnimy, łatwiej zrozumieć, czemu bez histerezy niektóre układy zaczynają zachowywać się nerwowo.
Dlaczego układ bez histerezy zaczyna klikać
Jeśli układ ma tylko jeden próg przełączania, każdy mały szum, drganie pomiaru albo chwilowa zmiana obciążenia może go przepychać raz w jedną, raz w drugą stronę. Komparator, czyli układ porównujący sygnał z wartością odniesienia, bez histerezy może więc przełączać wyjście wielokrotnie, gdy sygnał „krąży” wokół granicy. W praktyce brzmi to jak szybkie klikanie przekaźnika albo niepotrzebne załączanie grzałki.
Skutki są bardzo konkretne:
- szybsze zużycie styków przekaźnika lub stycznika,
- większa liczba startów urządzenia, a więc gorsza trwałość,
- zakłócenia elektromagnetyczne w pobliżu układu,
- niestała temperatura, poziom cieczy albo przepływ,
- hałas, który w instalacji domowej bywa po prostu uciążliwy.
Właśnie dlatego histereza jest tak przydatna w układach, które nie powinny reagować na każdy drobny impuls. W ogrzewaniu i automatyce budynkowej to nie detal, tylko sposób na spokojniejszą pracę całego systemu.
Gdzie spotykam ją najczęściej w instalacjach i automatyce
W praktyce histereza pojawia się częściej, niż wielu osobom się wydaje. W domu, w kotłowni, w rozdzielni i w automatyce przemysłowej robi dokładnie to samo: oddziela moment załączenia od momentu wyłączenia.

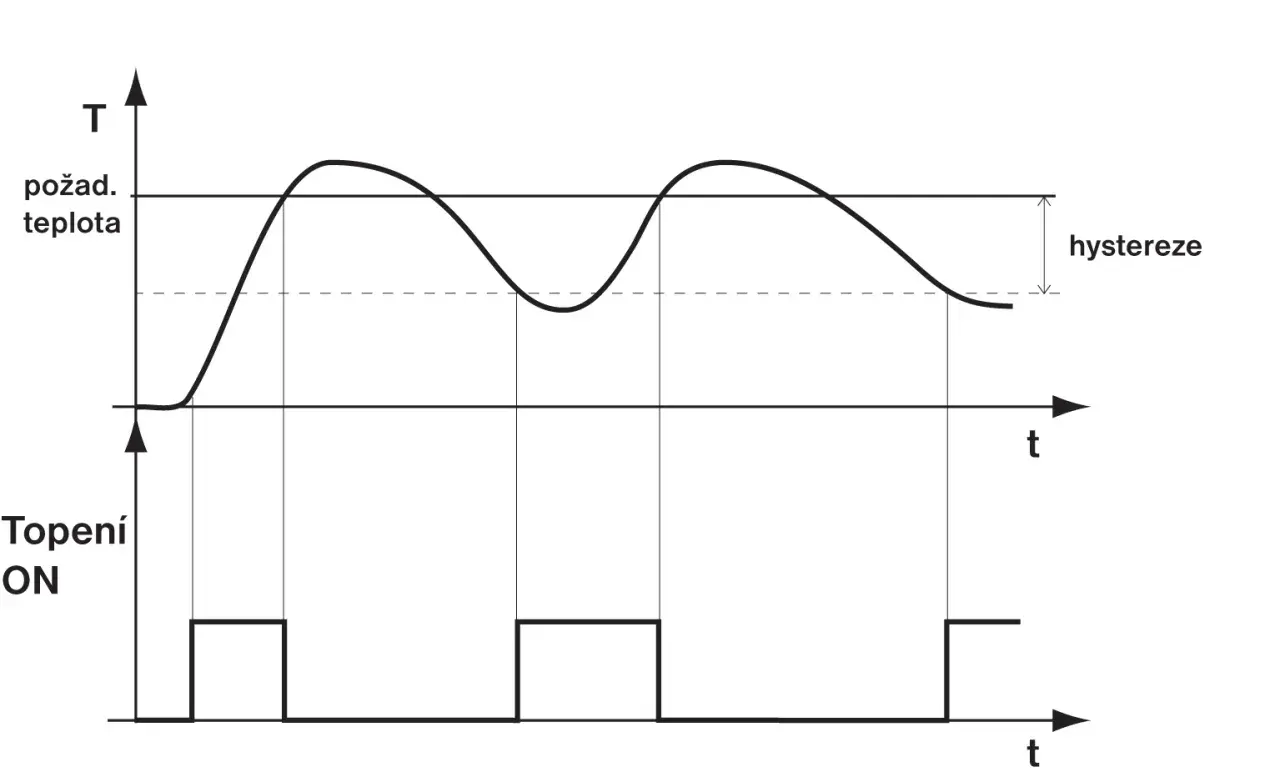

- Termostaty i ogrzewanie podłogowe - utrzymują komfort bez ciągłego taktowania źródła ciepła. W takich układach pas histerezy bywa zwykle rzędu 0,5-1,0°C.
- Pompy ciepła i sterowanie źródłem ciepła - ograniczają częste starty sprężarki albo palnika, co sprzyja trwałości i stabilniejszej pracy.
- Komparatory analogowe - porównują napięcia i przełączają wyjście, a histereza tłumi drgania przy granicy progu; w praktyce to często kilka miliwoltów do kilkudziesięciu miliwoltów.
- Przekaźniki i styczniki - chronią styki przed „drganiem” w pobliżu punktu zadziałania.
- Czujniki poziomu, wentylatory i pompy obiegowe - zapobiegają szybkiemu włączaniu i wyłączaniu, gdy poziom lub sygnał chwilowo waha się wokół granicy.
W układach o dużej bezwładności, takich jak podłogówka czy część instalacji grzewczych, histereza powinna być zwykle szersza niż w szybkiej elektronice pomiarowej. Szybki czujnik i wolny obiekt regulacji nie lubią tych samych nastaw.
Jak dobrać szerokość histerezy do zadania
Ja zawsze zaczynam od dwóch pytań: jak duży jest szum sygnału oraz jaki błąd końcowy jest jeszcze akceptowalny dla użytkownika albo procesu. Histereza powinna być wyraźnie większa niż naturalne wahania pomiaru, ale mniejsza niż zakres, w którym komfort, bezpieczeństwo albo jakość działania zaczynają cierpieć.
| Zastosowanie | Praktyczny punkt startowy | Dlaczego to działa |
|---|---|---|
| Komparator analogowy | Kilka do kilkunastu mV | Wystarczy, by odciąć szum i uniknąć oscylacji przy progu |
| Regulator pokojowy | 0,5-1,0°C | Ogranicza częste załączenia bez wyraźnego pogorszenia komfortu |
| Ogrzewanie podłogowe lub pompa ciepła | Około 1°C lub nieco szerzej | Duża bezwładność instalacji wymaga spokojniejszej regulacji |
| Układ z przekaźnikiem mocy | Tyle, by styk nie drgał przy granicy | Zmniejsza zużycie mechaniczne i liczbę niepotrzebnych przełączeń |
Jeśli mam wskazać prostą regułę, to brzmi ona tak: najpierw mierzę zakłócenia, potem ustawiam histerezę tak, aby była od nich wyraźnie większa. Dopiero później sprawdzam, czy nie stała się zbyt agresywna dla samego procesu. To ważne, bo zbyt mała histereza daje „nerwowy” układ, a zbyt duża - spóźnioną reakcję.
Czym różni się od martwej strefy, opóźnienia i filtracji
Te pojęcia często się mylą, bo wszystkie próbują uporządkować zachowanie układu w pobliżu granicy działania. Różnią się jednak sposobem działania, a to ma znaczenie przy doborze sterowania.
| Pojęcie | Co robi | Kiedy pomaga | Czego nie zastępuje |
|---|---|---|---|
| Histereza | Wprowadza dwa progi przełączania zależne od kierunku zmian | Gdy sygnał waha się wokół granicy | Nie wygładza sygnału wejściowego |
| Martwa strefa | Ignoruje małe odchylenia wokół punktu odniesienia | Gdy drobne błędy nie mają znaczenia | Nie zapewnia pamięci stanu tak jak histereza |
| Opóźnienie | Czeka określony czas przed reakcją | Gdy krótkie zakłócenia są nieistotne | Nie usuwa szumu, tylko przesuwa reakcję w czasie |
| Filtracja | Wygładza sygnał pomiarowy | Gdy dane są zaszumione, ale można zaakceptować wolniejszą reakcję | Sama nie gwarantuje stabilnego przełączania wyjścia |
W projektach praktycznych te mechanizmy często się łączy. Filtracja porządkuje pomiar, histereza stabilizuje przełączanie, a opóźnienie chroni przed reakcją na chwilowy pik. To nie są konkurenci, tylko różne narzędzia do różnych problemów.
Najczęstsze błędy przy ustawianiu histerezy
Z mojego punktu widzenia najwięcej problemów nie wynika z samej histerezy, tylko z jej ustawienia „na oko” albo skopiowania wartości z innego projektu. To zwykle kończy się albo zbyt częstym przełączaniem, albo nadmiernym rozjechaniem regulacji.
- Zbyt wąski pas - układ nadal klika, bo szum jest większy niż różnica między progami.
- Zbyt szeroki pas - temperatura, poziom albo napięcie zmieniają się za bardzo, zanim układ zareaguje.
- Ignorowanie bezwładności obiektu - inne nastawy sprawdzą się w komparatorze, a inne w podłogówce czy pompie ciepła.
- Pomijanie miejsca montażu czujnika - sensor przy źródle ciepła lub przeciągu fałszuje obraz sytuacji.
- Traktowanie histerezy jak lekarstwa na wszystko - jeśli sygnał jest źle prowadzony albo układ ma zły algorytm, sam pas histerezy nie naprawi problemu.
Najrozsądniejsze podejście jest zwykle proste: najpierw poprawiam pomiar i okablowanie, potem dopiero dobieram histerezę. Dopiero na końcu oceniam, czy komfort, trwałość i częstotliwość przełączeń są na właściwym poziomie.
W układach grzewczych histereza oszczędza nerwy i sprzęt
W instalacjach elektrycznych i grzewczych histereza nie jest dodatkiem „na wszelki wypadek”. To praktyczny sposób, żeby urządzenia nie reagowały na każdy drobiazg i nie zużywały się szybciej, niż muszą. Dobrze dobrany pas przełączania poprawia komfort, ogranicza taktowanie i chroni elementy wykonawcze.
Jeśli miałbym zostawić jedną zasadę, byłaby taka: dobieraj histerezę do realnego zachowania układu, a nie do intuicyjnego poczucia, że „im mniejsza, tym lepiej”. W elektronice, automatyce budynkowej i ogrzewaniu to właśnie ten kompromis najczęściej decyduje o tym, czy system działa spokojnie i ekonomicznie. W praktyce najlepiej zaczynać od małej, ale sensownej wartości, obserwować zachowanie instalacji i dopiero potem korygować nastawę.
