Pomiar rezystancji uziemienia pozwala sprawdzić, czy instalacja naprawdę odprowadza prąd do ziemi w sposób kontrolowany, a nie tylko „ma wbity uziom”. W praktyce liczą się trzy rzeczy: wybór właściwej metody, poprawne ustawienie sond lub cęgów oraz umiejętność odczytania wyniku w kontekście układu sieci i warunków gruntu. Poniżej pokazuję to tak, jak podchodzę do tematu na obiekcie, a nie w teorii z katalogu.
Najważniejsze rzeczy, które trzeba ustalić przed oceną uziomu
- Metoda 3-przewodowa daje najpewniejszy wynik, ale wymaga odłączenia badanego uziomu i miejsca na sondy pomocnicze.
- Cęgi i test stakeless sprawdzają się głównie w systemach wielokrotnych, gdzie istnieją równoległe drogi do ziemi.
- Jeżeli projektujesz nowy układ albo grunt jest problematyczny, sprawdź też jego rezystywność metodą 4-szpilkową.
- W układzie TT sam wynik w omach trzeba odnieść do warunku RA × Ia ≤ 50 V.
- Na odczyt mocno wpływają wilgotność, temperatura, pora roku i odległość sond od badanego uziomu.
Dlaczego wynik ma znaczenie bardziej niż sama obecność uziomu
Ja zaczynam od prostego pytania: co tak naprawdę chcę potwierdzić? Czy chodzi o odbiór nowej instalacji, sprawdzenie uziomu po modernizacji, czy diagnostykę obiektu, w którym zabezpieczenia zadziałały wolniej niż powinny. Od odpowiedzi zależy wszystko, bo inne podejście wybiorę dla małego domu, inne dla rozległej sieci przemysłowej, a jeszcze inne dla konstrukcji PV na dachu czy masztu odgromowego.
Sam odczyt w omach nie rozwiązuje tematu, jeśli nie wiem, w jakim układzie pracuje instalacja. W TT rezystancja uziomu ma bezpośredni wpływ na skuteczność ochrony przez samoczynne wyłączenie zasilania, a w systemach TN trzeba patrzeć szerzej: na ciągłość przewodu PE, impedancję pętli zwarcia i połączenia wyrównawcze. Dlatego dobry protokół zaczyna się od metody, a nie od liczby wpisanej na mierniku. To właśnie od tej decyzji zależy, którą metodę ma sens wybrać.
Którą metodę wybrać w praktyce
| Metoda | Kiedy ma sens | Co daje | Gdzie ma ograniczenia |
|---|---|---|---|
| 2-przewodowa | Gdy potrzebuję szybkiej, pomocniczej oceny i warunki terenowe są trudne | Prosty odczyt, bez rozbudowanego rozstawu sond | Nie traktuję jej jako najlepszej podstawy do odbioru całej instalacji |
| 3-przewodowa | Przy odbiorze pojedynczego uziomu i tam, gdzie mogę użyć sond pomocniczych | Najbardziej wiarygodny wynik, jeśli układ jest poprawnie rozstawiony | Wymaga miejsca, odłączenia badanego uziomu i cierpliwości przy ustawianiu |
| ART i pomiar selektywny | W sieciach wielokrotnych, na słupach, w obiektach przemysłowych | Pomiar pojedynczego uziomu bez rozpinania całej sieci | Potrzebuje odpowiedniej topologii i właściwego osprzętu |
| Stakeless / cęgowa | Gdy uziemienie ma kilka równoległych dróg do ziemi i nie chcę wbijać sond | Błyskawiczny pomiar bez rozłączania i bez dodatkowych elektrod | Nie działa dobrze, gdy istnieje tylko jedna droga do ziemi |
| 4-szpilkowa Wennera | Na etapie projektu i przy podejrzeniu, że problem leży w gruncie | Pokazuje rezystywność podłoża | To jeszcze nie jest sama rezystancja uziomu |
Jeżeli mam wybór tylko jeden, do pojedynczego uziomu i odbioru biorę metodę 3-przewodową. Jeśli instalacja jest wielokrotnie uziemiona, sięgam po metodę selektywną albo cęgową. A gdy obiekt dopiero powstaje, najpierw sprawdzam grunt, bo potem łatwiej uniknąć kosztownych poprawek. Kiedy metoda jest już wybrana, przechodzę do samego układu pomiarowego.

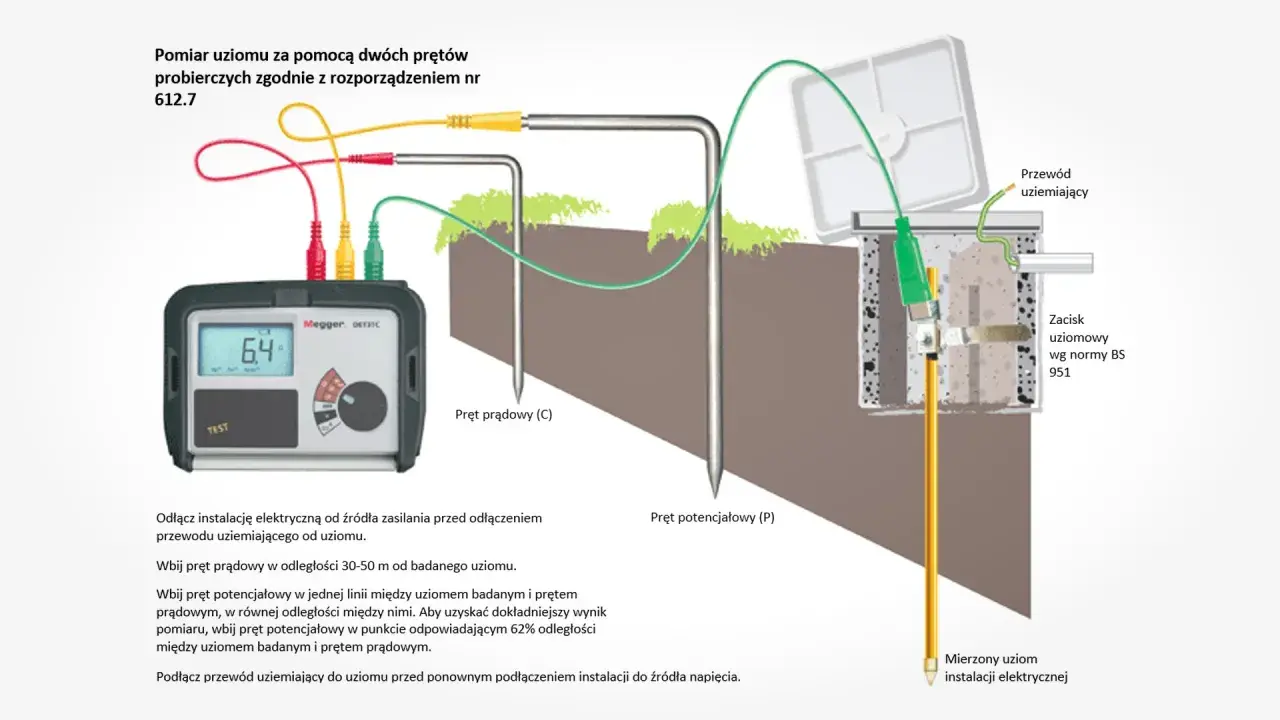

Jak przebiega klasyczny pomiar krok po kroku
W praktyce potrzebuję nie tylko właściwego układu sond, ale też sensownego miernika. Dobrze, gdy pozwala przełączyć napięcie testowe między 25 V a 50 V RMS, kontroluje napięcia zakłócające i radzi sobie z większym prądem pomiarowym. Do tego dochodzą przewody i sondy pomocnicze: standardowe szpilki około 30 cm często wystarczają, ale w twardszym albo suchym gruncie dłuższe sondy potrafią uratować cały pomiar.
- Odłączam badany uziom od instalacji. Nie wykonuję testu na żywym systemie, bo wtedy wynik i bezpieczeństwo przestają być przewidywalne.
- Wybieram linię pomiarową w terenie. Szukam miejsca możliwie wolnego od innych uziomów, kabli i zbrojeń, które mogłyby zafałszować odczyt.
- Wbijam sondę prądową i napięciową w jednej linii. Przewody prowadzę osobno, bez zwijania ich razem, żeby ograniczyć wzajemne sprzęganie.
- Ustawiam sondę napięciową w okolicy 62% odległości. To dobry punkt startowy dla metody spadku potencjału i zwykle trafia blisko strefy zerowego potencjału.
- Wykonuję pierwszy odczyt. Jeśli miernik pokazuje napięcia zakłócające, zwracam na nie uwagę od razu, zamiast przepisywać wynik bez refleksji.
- Powtarzam pomiar po przesunięciu sondy napięciowej o kilka metrów. Gdy różnice między odczytami są niewielkie, wynik uznaję za wiarygodny; gdy skaczą, wracam do rozstawu.
- Zapisuję warunki pomiaru. Notuję wilgotność gruntu, porę roku, użyty miernik i rozstaw sond, bo bez tego za miesiąc nie da się uczciwie porównać wyników.
Reguła 62% nie jest magią. To punkt startowy, a nie wyrocznia. Ja i tak sprawdzam jeszcze dwa dodatkowe odczyty, przesuwając sondę napięciową w jedną i drugą stronę o kilka metrów. Jeśli wyniki różnią się wyraźnie, zmieniam rozstaw albo miejsce pomiaru, zamiast udawać, że jedna liczba załatwia temat. Dopiero po takim sprawdzeniu wyniku przechodzę do metod bez rozpinania instalacji.
Jak działają cęgi, metoda stakeless i ART
Gdy nie chcę rozłączać systemu albo mam do czynienia z rozległą siecią uziomów, cęgi i test stakeless oszczędzają czas. Miernik indukuje sygnał w obwodzie zamkniętym przez grunt i na tej podstawie oblicza rezystancję pętli. To działa świetnie w układach wielokrotnie uziemionych, na słupach, w instalacjach odgromowych i w obiektach, gdzie przerwa w pracy byłaby problemem.
Tu jednak nie ma miejsca na złudzenia: jeśli obiekt ma tylko jedną drogę do ziemi, metoda cęgowa nie pokaże rzeczywistej rezystancji pojedynczego uziomu. Dlatego ja traktuję ją jako narzędzie do konkretnych topologii, a nie uniwersalny zamiennik klasycznego testu. W praktyce stakeless jest najszybszy, ale tylko wtedy, gdy układ rzeczywiście ma zamkniętą pętlę.

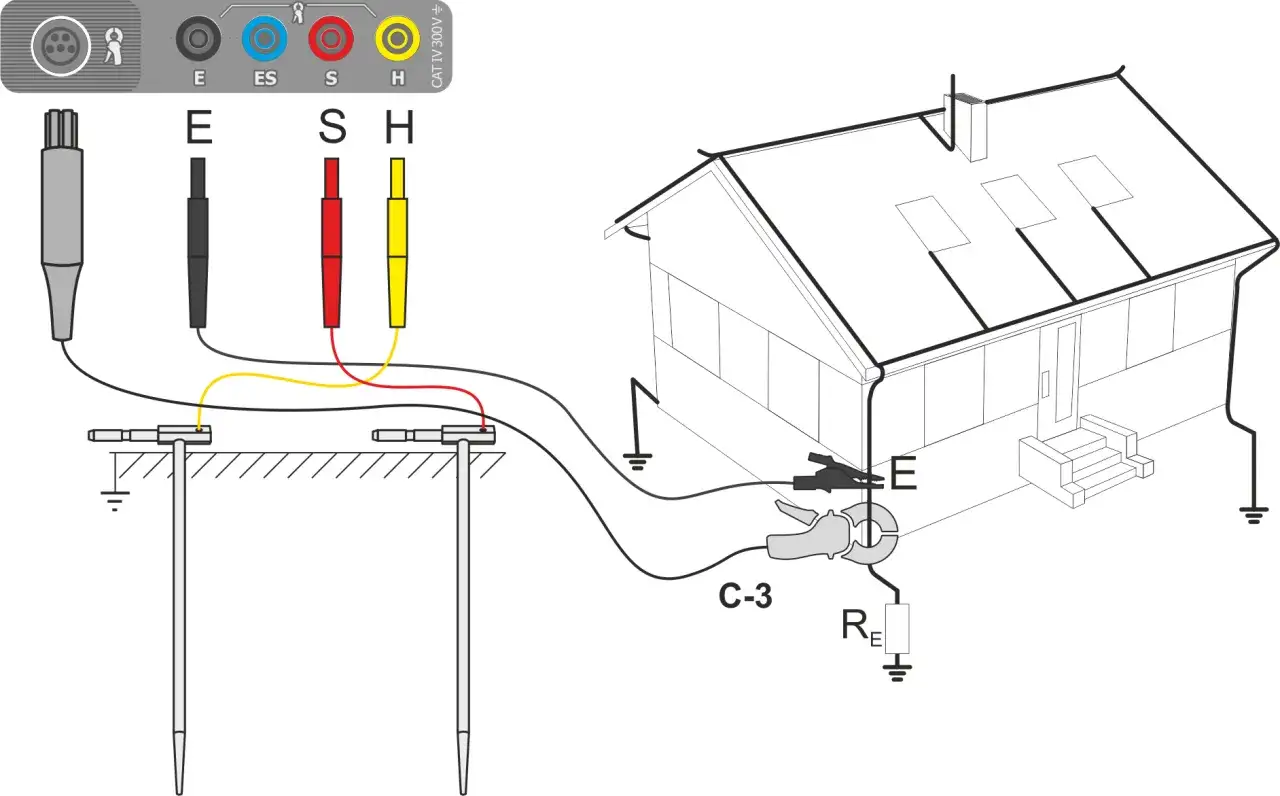

ART, czyli Attached Rod Technique, idzie o krok dalej. Pozwala zachować klasyczny pomiar spadku potencjału, ale jednocześnie ograniczyć rozpinanie kontrolne do minimum, bo cęgi mierzą tylko prąd płynący przez badany uziom. To sensowna opcja tam, gdzie rozłączanie całej sieci byłoby zbyt czasochłonne albo ryzykowne. Jeżeli wynik nadal jest zbyt słaby, patrzę już nie na sprzęt, tylko na grunt.
Kiedy trzeba sprawdzić rezystywność gruntu
Jeżeli wynik jest rozczarowujący mimo poprawnego układu pomiarowego, zaczynam podejrzewać grunt. Rezystywność podłoża mierzy się osobno, zwykle metodą Wennera na czterech elektrodach w równych odstępach. To przydatne zwłaszcza przed budową nowego układu uziemiającego, bo gleba piaszczysta, sucha albo zmarznięta potrafi podnieść oporność znacznie bardziej niż sam projekt elektrod.
W takich warunkach pora roku ma znaczenie. Wilgoć obniża rezystywność, susza i mróz ją podnoszą, więc wynik z wiosny nie zawsze będzie taki sam jak pomiar wykonany późnym latem. Ja zawsze zapisuję też warunki pogodowe, bo bez tego trudno odróżnić realny problem od sezonowej zmiany. Jeśli coś tu zaskakuje, zwykle winny jest nie sam uziom, ale jeden z tych błędów.
Najczęstsze błędy, które fałszują odczyt
Najczęściej widzę te same błędy, tylko w różnych kombinacjach. W praktyce najbardziej psują wynik:
- Rozpięcie uziomu bez właściwego przygotowania. Najpierw wyłączam i zabezpieczam obwód, dopiero potem badam uziom.
- Za mały rozstaw sond albo brak jednej linii. Jeśli elektrody stoją byle gdzie, odczyt przestaje mieć sens.
- Zbyt płytko wbite sondy pomocnicze. W suchym gruncie standardowa długość około 30 cm bywa niewystarczająca; dłuższe sondy pomagają dojść do bardziej stabilnej warstwy.
- Ignorowanie napięć zakłócających. W pobliżu kabli, transformatorów i falowników pomiar potrafi wyraźnie pływać.
- Wynik bez powtórzenia. Jeden odczyt to za mało, jeśli po przesunięciu sondy napięciowej wynik zmienia się zauważalnie.
- Stakeless tam, gdzie nie ma zamkniętej pętli. Na pojedynczym uziomie metoda po prostu nie pokazuje tego, czego oczekujesz.
Jeśli odczyt nie chce się ustabilizować, nie poprawiam go na siłę. Zmieniam rozstaw, osprzęt albo metodę, bo wiarygodność w uziemieniach bierze się z powtarzalności, a nie z wygodnej liczby. Dzięki temu wynik ma sens nie tylko dzisiaj, ale też po kolejnych przeglądach.
Co sprawdzam przy fotowoltaice, pompach ciepła i odbiorze instalacji
Przy fotowoltaice i pompach ciepła patrzę na uziemienie szerzej niż tylko przez pryzmat jednego uziomu. Na dachu lub elewacji w grę wchodzą metalowe konstrukcje, przewody wyrównawcze, ograniczniki przepięć i narażenie na korozję, a w przypadku pomp ciepła dodatkowo drgania oraz stała wilgoć przy jednostce zewnętrznej. W takich układach liczy się nie tylko niski wynik, ale też to, czy pomiar jest powtarzalny po sezonie i po rozbudowie instalacji.
W układzie TT wracam do warunku RA × Ia ≤ 50 V. Przy zabezpieczeniu różnicowoprądowym 30 mA sama matematyka daje 1667 Ω, a przy 25 V - 833 Ω, ale nie traktuję tych liczb jako celu projektowego. W praktyce potrzebny jest zapas, bo wilgoć, korozja i zmiany gruntu potrafią pogorszyć sytuację szybciej, niż sugeruje początkowy odczyt.
- W PV sprawdzam ciągłość połączeń wyrównawczych i uziemienie konstrukcji wsporczych.
- W pompach ciepła kontroluję przewód PE i połączenia narażone na drgania oraz kondensację.
- Przy odbiorze domu nie kończę na samym uziomie, tylko oceniam też ochronę przeciwporażeniową jako całość.
Właśnie dlatego w instalacjach odnawialnych i nowoczesnym ogrzewaniu nie wystarcza jeden „dobry” wynik z miernika. Trzeba jeszcze wiedzieć, co dokładnie było mierzone, w jakich warunkach i jak ta wartość ma się do układu ochrony.
Co zostaje po dobrze zrobionym badaniu uziemienia
Dobrze wykonany test zostawia coś więcej niż liczbę. Zapisuję metodę, rozstaw elektrod, warunki gruntu, napięcia zakłócające i informację, czy badany uziom był odłączony. Tylko wtedy da się po czasie porównać, czy instalacja się poprawia, czy pogarsza.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw dobieram metodę do topologii instalacji, potem sprawdzam warunki gruntu, a dopiero na końcu patrzę na sam wynik. W uziemieniach kolejność ma znaczenie, a dobrze opisany test oszczędza więcej czasu niż najniższa liczba na wyświetlaczu.
