W układzie schodowym najważniejsze nie jest samo pokrętło czy klawisz, tylko to, ile przewodów trzeba przewidzieć między puszkami, do lampy i do zasilania. W prostym wariancie odpowiedź jest krótka, ale przy trzecim punkcie sterowania, podwójnym obwodzie albo modernizacji starej instalacji łatwo się pomylić. Poniżej rozpisuję to po ludzku: ile żył naprawdę potrzeba, jak to wygląda w praktyce i gdzie najczęściej robi się błąd.
Najważniejsze informacje w skrócie
- W klasycznym układzie z dwoma punktami sterowania zwykle przygotowuje się kabel 3-żyłowy między łącznikami.
- W samym sterowaniu pracują 2 żyły korespondencyjne, a trzecia żyła bywa ochronna albo zapasowa.
- Przy trzecim punkcie sterowania potrzebny jest łącznik krzyżowy, a odcinki między łącznikami mają zwykle 4 żyły.
- Neutralny i ochronny prowadzi się do lampy, a nie przez łącznik, więc całkowita liczba żył w obwodzie bywa większa niż w samym odcinku sterującym.
- Przy instalacji podwójnej albo modernizacji bez nowych kabli lepiej sprawdza się inny układ niż klasyczny schodowy.
Najkrótsza odpowiedź dla klasycznego układu

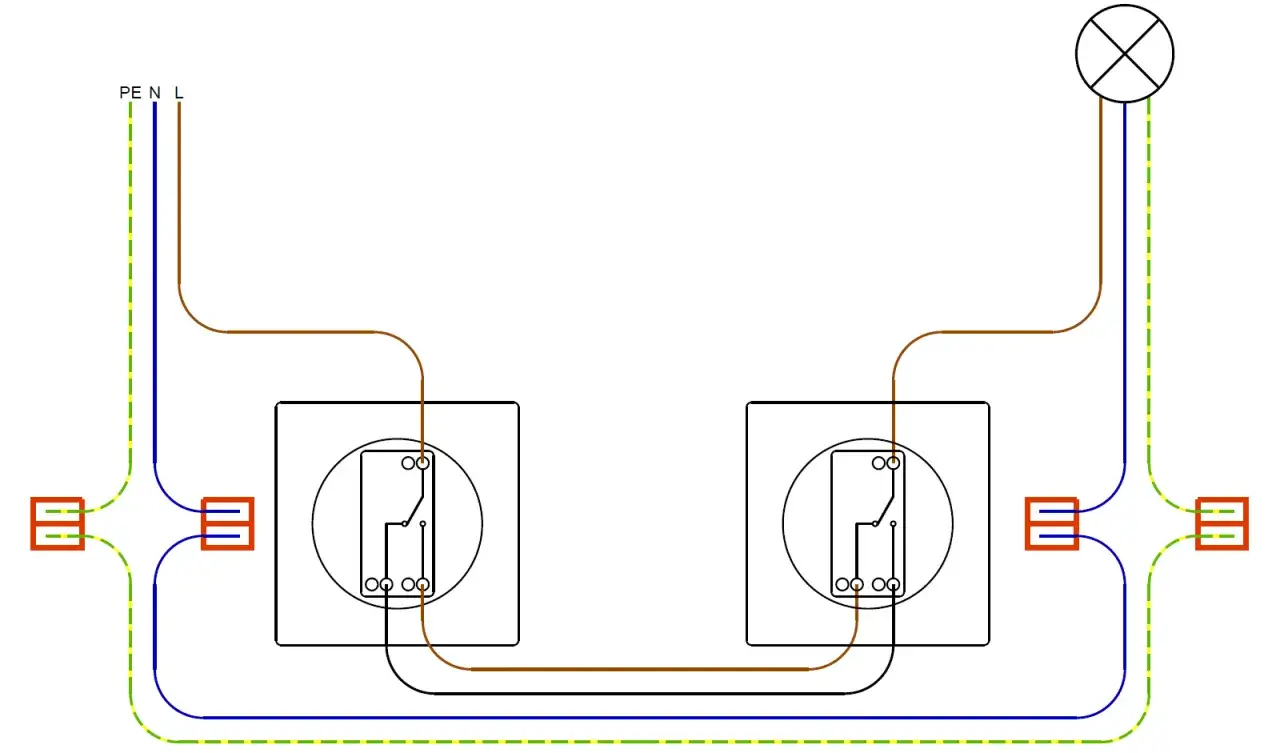

Jeśli mówimy o dwóch łącznikach schodowych sterujących jedną lampą, najczęściej przewiduję 3-żyłowy kabel między puszkami. Dwie żyły działają jako korespondencyjne, czyli przenoszą sygnał między łącznikami, a trzecia jest zwykle żyłą ochronną albo rezerwą zależnie od sposobu prowadzenia instalacji.
W praktyce sama logika działania jest prosta: pierwszy łącznik podaje fazę na jedną z dwóch żył korespondencyjnych, drugi odbiera ją i kieruje dalej na oprawę. Neutralny nie krąży przez łączniki, tylko trafia bezpośrednio do lampy. To ważne, bo wiele osób liczy przewody tylko po stronie puszek i potem dziwi się, że w całym obwodzie wychodzi ich więcej.
Jeżeli instalacja jest nowa, ja zwykle zakładam od razu przewód z zapasem, bo jeden dodatkowy tor w peszlu potrafi uratować remont przy późniejszej zmianie osprzętu. Następny krok to rozróżnienie między liczbą żył w samym odcinku sterującym a liczbą żył w całej trasie zasilania i lampy.
Jak liczyć żyły w całym obwodzie
Tu pojawia się najczęstsze nieporozumienie: ktoś pyta o liczbę żył w wyłączniku, a tak naprawdę potrzebuje odpowiedzi o cały obwód oświetleniowy. To nie jest to samo. W jednym miejscu idą tylko przewody sterujące, w innym zasilanie, neutralny i ochronny, a do tego czasem jeszcze przelot do kolejnego punktu.
| Wariant | Typowa liczba żył w odcinku | Co to oznacza w praktyce |
|---|---|---|
| Dwa łączniki schodowe i jedna lampa | 3 | Najpopularniejszy układ, zwykle 2 żyły korespondencyjne plus przewód ochronny lub zapasowy. |
| Trzy punkty sterowania | 4 | Między skrajnymi łącznikami pojawia się łącznik krzyżowy. |
| Więcej niż trzy punkty | 4 na każdy odcinek środkowy | Każdy dodatkowy punkt pośrodku wymaga kolejnego krzyżowego. |
| Dwa niezależne obwody oświetlenia | 6 lub więcej | Przewody dla dwóch sekcji trzeba liczyć osobno, bo układ robi się dużo gęstszy. |
W nowej instalacji nie sprowadzałbym tego do samej tabeli. Jeżeli wiesz, że za rok dojdzie drugie światło albo automatyka, lepiej od razu przewidzieć większy przekrój trasy albo dodatkowy peszel. To nadal tańsze niż ponowne kucie ścian.
Dlaczego neutralny i ochronny prowadzi się inaczej
W dobrym układzie schodowym łącznik nie przerywa neutralnego, tylko fazę. To nie jest drobiazg techniczny, tylko zasada, która porządkuje całą instalację. Dzięki temu oprawa ma stały neutralny i przewód ochronny, a łączniki zajmują się wyłącznie sterowaniem toru fazowego.
Właśnie dlatego przy liczeniu żył nie wystarczy patrzeć na sam klawisz. Do lampy i tak muszą dojść przewody, które nie są „widoczne” w samym mechanizmie schodowym. Gdy oprawa ma obudowę metalową albo instalacja jest prowadzona nowocześnie, PE powinien być uwzględniony od początku, nawet jeśli w danym miejscu nie wydaje się potrzebny.
To też dobry moment, żeby pomyśleć o przyszłości. W niektórych oprawach LED i modułach sterujących neutralny bywa wymagany już na etapie osprzętu, więc oszczędzanie na jednej żyle często kończy się późniejszą kombinacją z zaciskami albo wymianą przewodu. Z tego powodu kolejna sekcja jest o różnicach między zwykłym schodowym, krzyżowym i podwójnym.
Schodowy, krzyżowy i podwójny to nie jest to samo
Na etapie zakupów te nazwy potrafią się pomieszać, a to właśnie one decydują o liczbie żył. Schodowy zamyka układ na dwóch końcach, krzyżowy wstawia się pośrodku, a podwójny obsługuje dwa obwody naraz. Jeśli źle dobierzesz osprzęt, żadna ilość przewodów nie uratuje układu.
| Rodzaj łącznika | Zastosowanie | Co warto zapamiętać |
|---|---|---|
| Schodowy | 2 punkty sterowania | Najprostszy wariant, zwykle 3 żyły w odcinku między puszkami. |
| Krzyżowy | 3 i więcej punktów sterowania | Wchodzi między dwa schodowe i wymaga 4 żył w danym odcinku. |
| Podwójny schodowy | 2 lampy sterowane z 2 miejsc | Układ robi się wielotorowy, więc liczba przewodów rośnie szybko. |
Jeśli mam dać jedną praktyczną radę, to taką: nie planuj instalacji „na styk”. Przy zwykłym układzie jeszcze da się żyć z minimalną liczbą przewodów, ale przy podwójnym albo rozbudowanym układzie każdy brakujący tor oznacza później przeróbkę całej puszki. W kolejnym kroku pokazuję błędy, które widzę najczęściej na budowach i w remontach.
Najczęstsze błędy przy doborze kabla
Pierwszy błąd jest banalny: kupno przewodu tylko pod samą funkcję przełączania, bez zapasu. Ktoś widzi, że „do działania” wystarczą dwie żyły korespondencyjne, i wybiera zbyt skromny przewód. Problem pojawia się chwilę później, gdy trzeba dołożyć ochronny, zmienić osprzęt albo przejść na inny wariant sterowania.
- Zbyt mało żył między puszkami - układ działa tylko na papierze, a w praktyce brakuje miejsca na PE lub rezerwę.
- Brak oznaczeń przewodów - po remoncie trudno ustalić, która żyła jest korespondencyjna, a która fazowa.
- Za płytka puszka - przy większej liczbie przewodów montaż robi się ciasny i niebezpiecznie naprężony.
- Mieszanie neutralnego z przewodem sterującym - to częsty błąd przy samodzielnych przeróbkach.
- Ignorowanie typu obciążenia - przy LED-ach i podświetlanych łącznikach trzeba sprawdzić, czy osprzęt pracuje stabilnie.
W standardowych obwodach oświetleniowych najczęściej pracuje przewód 1,5 mm², ale sama średnica to nie wszystko. Liczy się też jakość połączeń, głębokość puszki i to, czy przewód da się ułożyć bez naprężeń. Jeśli instalacja ma już swoje lata, ja zawsze zakładam, że trochę miejsca w puszce po prostu trzeba zostawić.
Te błędy łatwo wyeliminować, ale jeszcze ważniejsze jest to, kiedy w ogóle zrezygnować z klasycznego układu i pójść w inne rozwiązanie.
Kiedy lepiej wybrać inne rozwiązanie niż klasyczny układ
Nie każdy remont wymaga „czystej” instalacji schodowej. Jeśli brakuje miejsca na nowe przewody, ściany są już wykończone albo chcesz sterować światłem z większej liczby punktów, rozważ inne opcje. W praktyce często wychodzą lepiej niż dokładanie kolejnych kabli na siłę.
- Przekaźnik bistabilny - dobry, gdy chcesz sterować światłem z wielu miejsc i uprościć okablowanie.
- Moduł smart - sensowny, gdy i tak planujesz automatyzację i zależy ci na elastyczności.
- Czujnik ruchu - rozsądny wybór na schodach, w korytarzu albo w piwnicy, gdzie wygoda jest ważniejsza niż klasyczny klawisz.
- Nowy kabel w peszlu - najlepsze rozwiązanie, jeśli jesteś na etapie remontu i możesz zrobić instalację porządnie od razu.
W domu jednorodzinnym lub na etapie generalnego remontu zwykle wybieram opcję najbardziej przyszłościową, a nie najtańszą na dziś. Gdy ściany są już zamknięte, decyzja zmienia się w kompromis: czasem lepiej dołożyć automatykę niż walczyć z brakiem żył. To prowadzi do ostatniej, praktycznej części - co warto sprawdzić zanim kupisz osprzęt i zamkniesz puszki.
Co warto sprawdzić przed montażem, żeby nie wracać do ścian
Przy prostym układzie schodowym myślę nie tylko o liczbie żył, ale też o zapasie na przyszłość. Z doświadczenia najwięcej problemów rodzi się wtedy, gdy instalacja „na dziś” okazuje się za ciasna już po pierwszej zmianie lampy albo osprzętu. Dlatego przed montażem sprawdzam trzy rzeczy: liczbę przewodów, głębokość puszki i to, czy w trasie jest miejsce na ewentualny dodatkowy tor.
- Policz przewody osobno dla każdego odcinka, a nie tylko dla całego pomieszczenia.
- Sprawdź, czy masz przewidziany neutralny i ochronny tam, gdzie będą oprawy.
- Wybierz puszkę, w której da się ułożyć przewody bez ścisku.
- Jeśli planujesz przyszłą automatykę, zostaw wolny tor albo dodatkowy peszel.
- Przed zakupem osprzętu upewnij się, że mechanizm ma parametry odpowiednie do oświetlenia, zwykle rzędu 10 AX i 250 V.
W praktyce właśnie to decyduje, czy układ schodowy będzie działał bezproblemowo przez lata, czy stanie się kolejną instalacją „do poprawki”. Jeśli masz już rozpisaną trasę przewodów, łatwo dojdziesz do właściwej liczby żył; jeśli nie, lepiej założyć niewielki zapas niż potem kuć gotową ścianę.
