Napięcie elektryczne to jedna z tych wielkości, które w obwodach decydują o wszystkim: od pracy baterii po zachowanie falownika w instalacji PV. Sam wzór na napięcie zależy od tego, czy liczysz z pracy i ładunku, z oporu i natężenia, czy z mocy i prądu. Poniżej pokazuję, jak rozumieć ten temat bez szkolnego chaosu, jak przeliczać jednostki i gdzie najłatwiej o błąd.
Najważniejsze rzeczy, które warto zapamiętać
- Napięcie opisuje różnicę potencjałów między dwoma punktami obwodu, a nie „ilość prądu”.
- Podstawowa definicja to U = W / q, czyli energia przypadająca na 1 kulomb ładunku.

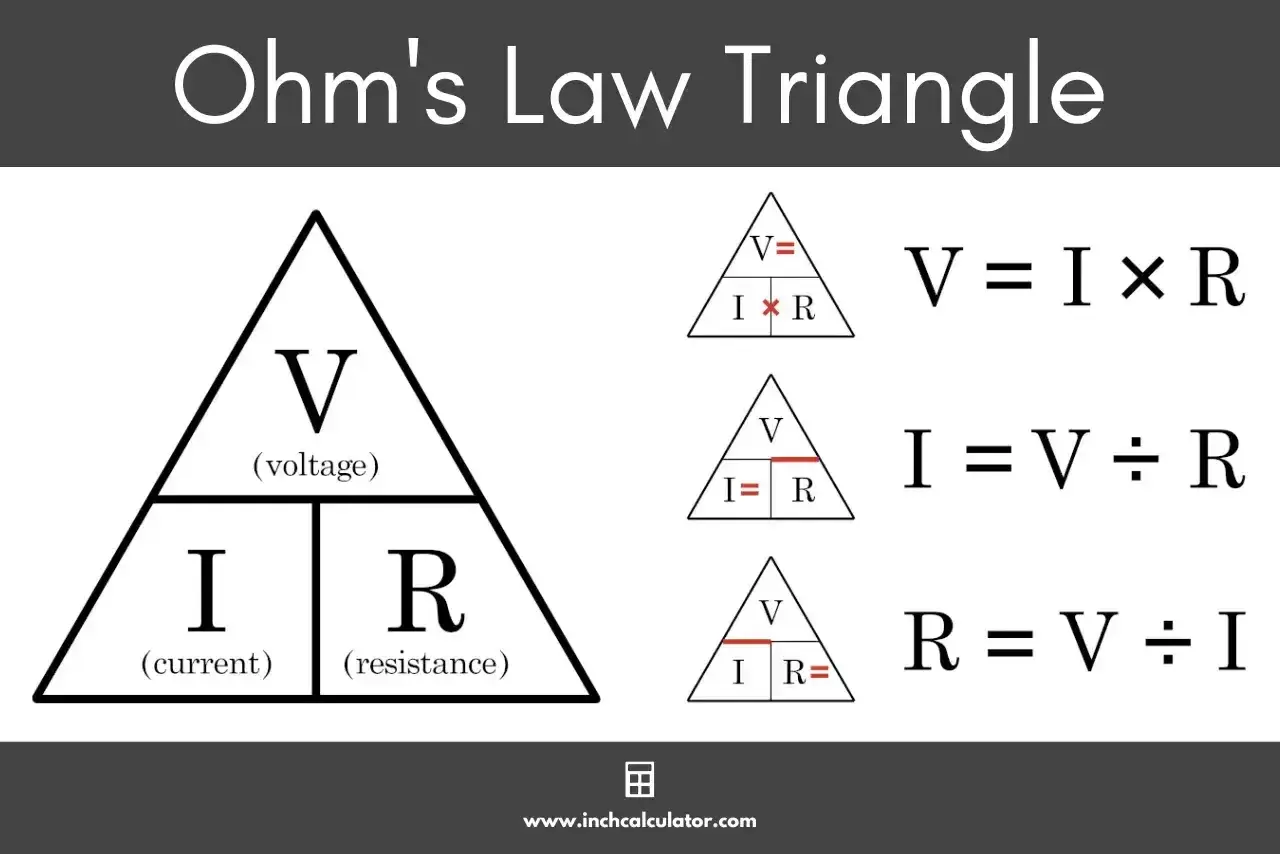

- W praktyce najczęściej korzysta się z prawa Ohma: U = R · I.
- Gdy znasz moc i natężenie, napięcie policzysz z zależności U = P / I.
- Woltomierz podłącza się równolegle, a przed obliczeniem trzeba ujednolicić jednostki.
Co właściwie oznacza napięcie elektryczne
Najprościej mówiąc, napięcie to „siła napędowa” obwodu, czyli różnica potencjałów między dwoma punktami. To ono sprawia, że ładunki mogą się przemieszczać, ale samo nie jest prądem. Prąd opisuje natężenie przepływu, a napięcie mówi, ile energii przypada na jednostkowy ładunek.
W układzie SI napięcie mierzymy w woltach, a 1 V oznacza 1 dżul na 1 kulomb. Ta definicja jest bardzo praktyczna, bo od razu porządkuje myślenie: jeśli między dwoma punktami jest większa różnica potencjałów, ładunek może otrzymać więcej energii. W domowych zastosowaniach spotkasz to choćby przy baterii 1,5 V, akumulatorze 12 V czy zasilaniu sieciowym o napięciu znamionowym 230 V.
Ja zwykle zaczynam od prostego pytania: czy chodzi mi o energię przekazaną ładunkowi, czy o zachowanie elementu w obwodzie. Gdy to jest już jasne, łatwiej przejść do tego, które równanie wziąć do ręki.
Najważniejsze wzory i kiedy używam każdego z nich
W praktyce nie ma jednego wzoru na każdą sytuację. Inny zapis wybierasz, gdy liczysz napięcie z definicji, inny gdy znasz opór i prąd, a jeszcze inny, gdy masz dane o mocy urządzenia. Poniżej porządkuję to tak, jak robię to przy szybkim sprawdzaniu obwodu.
| Wzór | Co oznacza | Kiedy go użyć | Na co uważać |
|---|---|---|---|
| U = W / q | Napięcie jako energia przypadająca na ładunek | Gdy znasz wykonaną pracę i wartość ładunku | Najbardziej definicyjny zapis, dobry do zadań teoretycznych |
| U = R · I | Zależność z prawa Ohma | Gdy znasz opór i natężenie prądu | Działa dobrze dla elementów oporowych; w układach nieliniowych trzeba uważać |
| U = P / I | Napięcie wyliczone z mocy i prądu | Gdy urządzenie ma podaną moc w watach | Najpierw sprawdź, czy moc dotyczy pracy znamionowej, czy chwilowej |
W obwodach domowych i instalacjach technicznych najczęściej korzystam z prawa Ohma, bo opór i natężenie są łatwe do połączenia z pomiarem. Jeśli dane pochodzą z tabliczki znamionowej urządzenia, wygodniejszy bywa wzór z mocą. Z kolei zapis U = W / q najlepiej pokazuje samą ideę napięcia i dobrze porządkuje definicję, ale w codziennych obliczeniach używa się go rzadziej.
Teraz pokazuję prosty schemat obliczeń, bo najwięcej błędów pojawia się nie we wzorze, tylko w podstawianiu liczb.
Jak liczę napięcie krok po kroku
Najpierw sprawdzam, jakie dane naprawdę mam. To banalne tylko z pozoru, bo wiele pomyłek wynika z tego, że ktoś próbuje liczyć napięcie z oporu, którego nie zna, albo z mocy zapisanej w złych jednostkach. Ja stosuję prostą kolejność.
- Ustalam, czy znam pracę i ładunek, opór i natężenie, czy może moc i prąd.
- Przeliczam jednostki na układ zgodny z SI: miliampery na ampery, kilowaty na waty, milikulomby na kulomby.
- Wybieram wzór pasujący do danych, a nie taki, który akurat pamiętam z pamięci.
- Podstawiam liczby i liczę wynik.
- Sprawdzam, czy odpowiedź ma sens fizyczny, czyli czy nie wyszło napięcie absurdalnie duże albo zbyt małe jak na dany układ.
Przykład jest tu najczytelniejszy: jeśli opór wynosi 10 Ω, a prąd 2 A, to napięcie liczę jako U = 10 Ω · 2 A = 20 V. Gdybym miał urządzenie o mocy 60 W i natężeniu 0,25 A, napięcie wyjdzie 240 V. Właśnie tak szybko da się zweryfikować, czy obwód zachowuje się rozsądnie, a jeśli nie, to zwykle winne są jednostki albo zły punkt odniesienia.
Na tym etapie łatwo już policzyć wynik, ale najlepiej zobaczyć to na realnych przykładach.
Przykłady z domu, akumulatora i fotowoltaiki
W elektryce dobrze działa nauka na konkretnych sytuacjach. Napięcie baterii w pilocie, akumulatora samochodowego i instalacji fotowoltaicznej nie oznacza tego samego w praktyce, ale wszystkie te przypadki da się opisać tym samym językiem obliczeń.
| Sytuacja | Dane wejściowe | Obliczenie | Co z tego wynika |
|---|---|---|---|
| Bateria w latarce | Ładowanie ma odbywać się przy pracy 3 J i ładunku 2 C | U = 3 / 2 = 1,5 V | To typowy poziom dla pojedynczego ogniwa, więc wynik jest całkowicie realistyczny. |
| Akumulator samochodowy | Opór odbiornika 6 Ω, prąd 2 A | U = 6 · 2 = 12 V | To dobrze pokazuje, dlaczego instalacje 12 V są popularne w pojazdach. |
| Gniazdo domowe | Moc urządzenia 2300 W, prąd 10 A | U = 2300 / 10 = 230 V | W sieci domowej liczy się napięcie znamionowe, a nie chwilowa wartość „na oko”. |
| Łańcuch PV | Moc 3200 W, prąd 8 A | U = 3200 / 8 = 400 V | W fotowoltaice taka wartość nie dziwi, bo stringi projektuje się pod pracę z falownikiem. |
W przypadku sieci 230 V pamiętaj jeszcze o jednej rzeczy: chodzi o wartość skuteczną, a nie o chwilową amplitudę przebiegu. To ważne, bo w prądzie przemiennym napięcie zmienia się w czasie, a użytkownik widzi na tabliczce wartość umowną, przyjętą do opisu pracy urządzeń. W fotowoltaice i układach z akumulatorami częściej masz do czynienia z napięciem stałym, więc odczyt jest bardziej bezpośredni.
Takie przykłady pokazują, że sam wynik matematyczny to dopiero połowa zadania. Drugą połową jest umiejętność odróżnienia wyniku poprawnego od wyniku, który wygląda dobrze tylko na papierze.
Najczęstsze błędy przy obliczeniach i pomiarze
Jeśli miałbym wskazać kilka powtarzalnych potknięć, to są one dość przewidywalne. Nie wynikają z trudnej fizyki, tylko z pośpiechu i mieszania pojęć.
- Mieszanie napięcia z natężeniem - napięcie nie jest „ilością prądu”, tylko różnicą potencjałów.
- Brak przeliczenia jednostek - 250 mA to nie 250 A, a 2 kW to nie 2 W.
- Stosowanie złego wzoru - jeśli znasz moc i prąd, nie musisz na siłę liczyć przez opór.
- Traktowanie wartości znamionowej jak idealnie stałej - akumulatory, zasilacze i panele PV pracują pod obciążeniem inaczej niż „na sucho”.
- Pomiar w złym układzie - woltomierz podłącza się równolegle, bo mierzy różnicę potencjałów na danym elemencie.
- Ignorowanie charakteru odbiornika - dioda LED, grzałka i rezystor nie zachowują się identycznie, więc to samo przeliczenie nie zawsze ma tę samą wiarygodność.
W praktyce najbardziej mylące bywa założenie, że wszystko zachowuje się liniowo. Dla zwykłego opornika to często działa, ale już w zasilaczach impulsowych, elektronice sterującej czy układach z LED-ami trzeba patrzeć ostrożniej. Dlatego po obliczeniu zawsze sprawdzam jeszcze, czy warunki pracy elementu naprawdę pasują do użytego wzoru.
Właśnie dlatego na końcu zostawiam sobie jeszcze kilka kontroli, zanim uznam obliczenie za zamknięte.
Co sprawdzam, zanim uznam wynik za poprawny
W instalacjach elektrycznych i systemach energooszczędnych nie wystarczy policzyć napięcia raz i od razu uznać sprawy za załatwione. Ja zwykle sprawdzam trzy rzeczy: czy chodzi o napięcie stałe czy przemienne, czy mam wartość znamionową czy rzeczywistą oraz czy nie pomyliłem punktu pomiarowego. To drobne kontrole, ale bardzo często ratują przed błędną oceną całego układu.
Jeśli wynik ma służyć do doboru urządzenia, ważne jest też porównanie go z zakresem pracy odbiornika. W fotowoltaice, pompach ciepła czy automatyce grzewczej napięcie trzeba czytać razem z prądem i mocą, bo dopiero ten zestaw mówi, czy system pracuje bezpiecznie i efektywnie. W praktyce właśnie tak podchodzę do elektryki: nie jak do pojedynczej liczby, tylko jak do zależności, która opisuje zachowanie całego obwodu.
Gdy te trzy kontrole mam odhaczone, wynik przestaje być przypadkową liczbą, a staje się użyteczną informacją techniczną. I to jest najlepszy moment, żeby uznać obliczenie za naprawdę przydatne w praktyce.
