Napowietrzna linia wysokiego napięcia to nie tylko słupy i przewody nad drogą, ale element całego systemu, który przesyła energię tam, gdzie jest potrzebna. W praktyce ważne są trzy rzeczy: jak działa taki przesył, jakie daje korzyści oraz jakie ograniczenia wprowadza przy działce, domu i pracach w pobliżu trasy. To właśnie rozkładam na czynniki pierwsze, bez technicznego nadmiaru, ale z liczbami tam, gdzie są potrzebne.
Wysokonapięciowy przesył ogranicza straty, ale wymaga pasów ochronnych i ostrożnej zabudowy
- W Polsce 110 kV to wysokie napięcie, a 220-400 kV to najwyższe napięcia przesyłowe.
- Im wyższe napięcie, tym mniejszy prąd dla tej samej mocy i niższe straty energii w przewodach.
- W pobliżu takich linii liczą się pasy technologiczne, ograniczenia wysokości obiektów i zasady BHP.
- Przy działce pod trasą przesyłową trzeba sprawdzić MPZP, służebność i realny przebieg osi linii.
- Bliskość infrastruktury może pomagać przy OZE, ale nie zastępuje warunków przyłączenia i uzgodnień technicznych.
Czym jest i gdzie pracuje w systemie elektroenergetycznym
Najprościej mówiąc, chodzi o element sieci, który przenosi energię elektryczną na większe odległości bez nadmiernych strat. Według PSE 110 kV to poziom wysokiego napięcia, a 220-400 kV to najwyższe napięcia wykorzystywane do przesyłu na duże dystanse. Niżej w hierarchii są jeszcze linie 10-30 kV, czyli średnie napięcia, które zasilają lokalną dystrybucję.
| Napięcie | Rola w sieci | Typowe zastosowanie | Co to oznacza dla otoczenia |
|---|---|---|---|
| 110 kV | Wysokie napięcie | Przesył regionalny i zasilanie dużych odbiorców | Wyraźne strefy ochronne i duże słupy, ale zwykle mniejsze wymagania przestrzenne niż przy 400 kV |
| 220-400 kV | Najwyższe napięcia | Przesył na duże odległości i spięcie krajowego systemu | Szerokie korytarze, większe ograniczenia zabudowy i intensywniejsze wymagania eksploatacyjne |
| 10-30 kV | Średnie napięcia | Lokalna dystrybucja | Bliżej odbiorców, częściej widać je w mniejszych miejscowościach i na obrzeżach zabudowy |
W praktyce cała logika sieci sprowadza się do tego, że energia trafia najpierw do stacji, gdzie transformator zmienia poziom napięcia, a potem wraca na niższy poziom, zanim zasili domy, firmy czy instalacje OZE. Kiedy rozumie się ten układ, łatwiej też zobaczyć, dlaczego takie linie są traktowane jako infrastruktura krytyczna, a nie zwykłe przewody nad terenami otwartymi. Z tego punktu naturalnie wynika pytanie, po co w ogóle stosuje się tak wysokie napięcie.
Dlaczego przesyła się energię na tak wysokim napięciu
Powód jest bardzo praktyczny: przy tej samej mocy wyższe napięcie oznacza niższy prąd, a niższy prąd to mniejsze straty cieplne w przewodach. To właśnie dlatego sieć przesyłowa nie działa jak długi przedłużacz, tylko jak precyzyjnie zaprojektowany układ, w którym liczy się efektywność, bezpieczeństwo i stabilność całego systemu.
Najważniejsze korzyści są cztery:
- mniejsze straty energii - przewody mniej się grzeją, więc więcej energii dociera do celu;
- lepsza ekonomika przesyłu - można przesłać tę samą moc przy rozsądniejszych przekrojach przewodów;
- większy zasięg - energia może pokonywać długie odcinki bez konieczności częstego „schodzenia” na niższe napięcie;
- większa elastyczność systemu - sieć łatwiej bilansuje się przy dużym obciążeniu i awariach.
W tym miejscu często pojawia się mylące pytanie: czy wyższe napięcie oznacza „silniejszy” prąd? Nie. Jest odwrotnie, bo to właśnie podniesienie napięcia pozwala obniżyć natężenie dla tej samej mocy. W instalacjach domowych widzi się to rzadko, ale dla całego kraju ma to ogromne znaczenie, zwłaszcza gdy energia płynie z elektrowni, farm wiatrowych albo dużych źródeł PV do odległych regionów. Gdy już wiadomo, po co to robić, warto zobaczyć, jak taka infrastruktura wygląda w terenie.

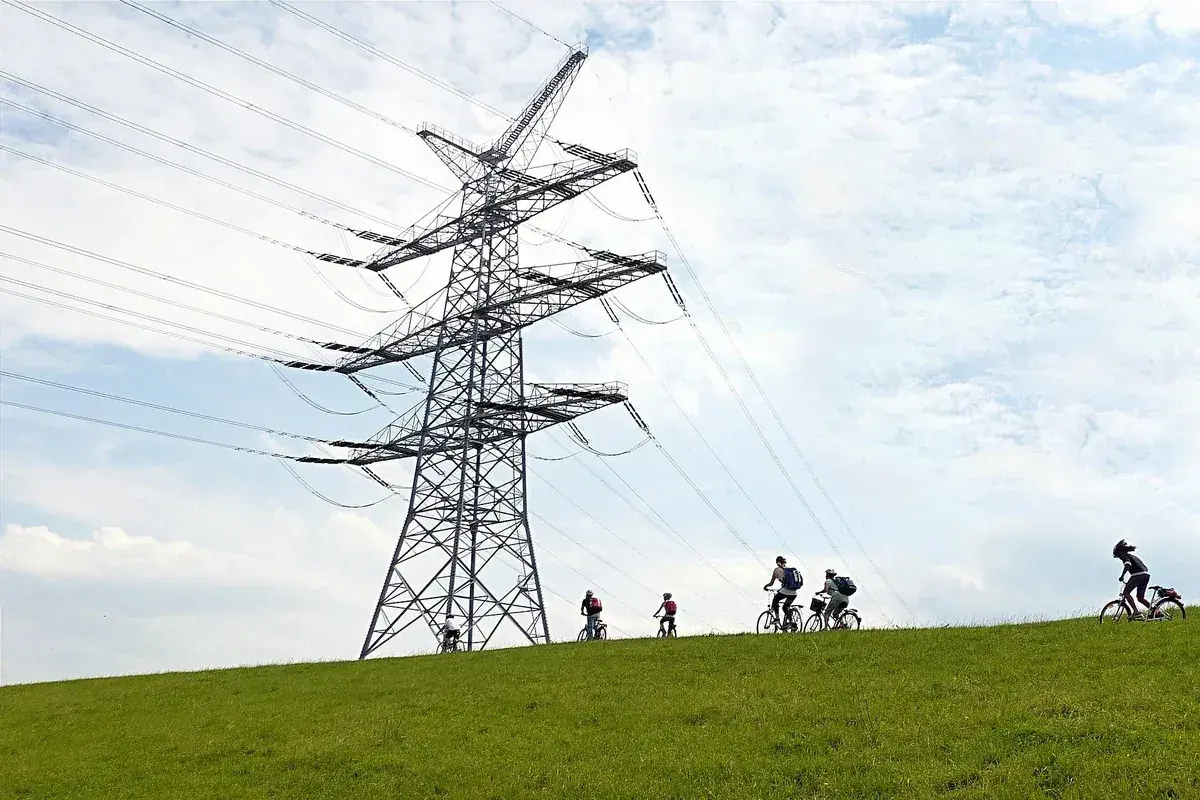

Jak wygląda w terenie i czym różni się od niższych napięć
Na pierwszy rzut oka widać głównie wysokość konstrukcji, długość izolatorów i szerokość korytarza, który taka linia zajmuje. Im wyższe napięcie, tym zwykle większe odstępy między przewodami, bardziej rozbudowane słupy i większa potrzeba utrzymania terenu pod trasą bez wysokiej roślinności.
| Parametr | 110 kV | 220 kV | 400 kV |
|---|---|---|---|
| Charakter linii | Wysokonapięciowa sieć regionalna | Sieć przesyłowa o dużym znaczeniu | Główny kręgosłup przesyłu energii |
| Wygląd słupów | Zwykle lżejsze konstrukcje niż przy 400 kV | Większe rozpiętości i solidniejsze układy izolacji | Największe konstrukcje i najdłuższe odstępy techniczne |
| Izolatory | Długie, ale relatywnie krótsze niż w najwyższych napięciach | Wyraźnie rozbudowane | Najdłuższe łańcuchy izolatorów w typowych liniach napowietrznych |
| Korytarz w terenie | Umiarkowanie szeroki | Szeroki | Bardzo szeroki, z mocnymi ograniczeniami zagospodarowania |
Ta różnica nie jest tylko wizualna. Duża linia przesyłowa wymaga przestrzeni dla eksploatacji, napraw, modernizacji i bezpiecznej pracy ekip technicznych. To dlatego obok niej nie planuje się dowolnej zabudowy ani wysokich nasadzeń. Z wyglądu przechodzę więc do najważniejszej kwestii praktycznej: jak zachować bezpieczny dystans.
Jak zachować bezpieczny dystans
Przy takich obiektach największym błędem jest ocenianie odległości „na oko”. Przewody są wysoko, ale zagrożenie nie kończy się na bezpośrednim dotyku. Ryzyko tworzą też wysięgniki maszyn, gałęzie, drony, latawce, nieostrożne prace budowlane i wycinka prowadzona bez uzgodnień.
- Nie wspinaj się na słupy ani na inne elementy infrastruktury.
- Nie zbliżaj się do przewodów z drabiną, podnośnikiem, rusztowaniem czy dźwigiem bez wcześniejszych uzgodnień.
- Nie zakładaj, że wysoka trawa lub otwarty teren oznaczają brak zagrożenia.
- Nie używaj latawców i dronów pod trasą, jeśli nie masz pewności co do bezpiecznego obszaru lotu.
- Po zerwaniu przewodu odejdź i nie dotykaj niczego, co może przewodzić prąd, a pomoc wezwij natychmiast.
Jak podaje PSE, dla nowych linii 400 kV przyjmuje się 35 m od osi do domu, a w 70-metrowym pasie technologicznym nie lokuje się budynków mieszkalnych. Ten sam materiał pokazuje też, jak wrażliwa jest strefa robót: przy wycince drzew przyjmuje się m.in. 2,5 m odstępu dla 110 kV, 4 m dla 220 kV i 5 m dla 400 kV. To nie są liczby do „przybliżonego” stosowania, tylko sygnał, że margines błędu jest bardzo mały. Skoro bezpieczeństwo jest tak mocno powiązane z odległością, przechodzę do tego, co najczęściej interesuje właścicieli działek i inwestorów OZE.

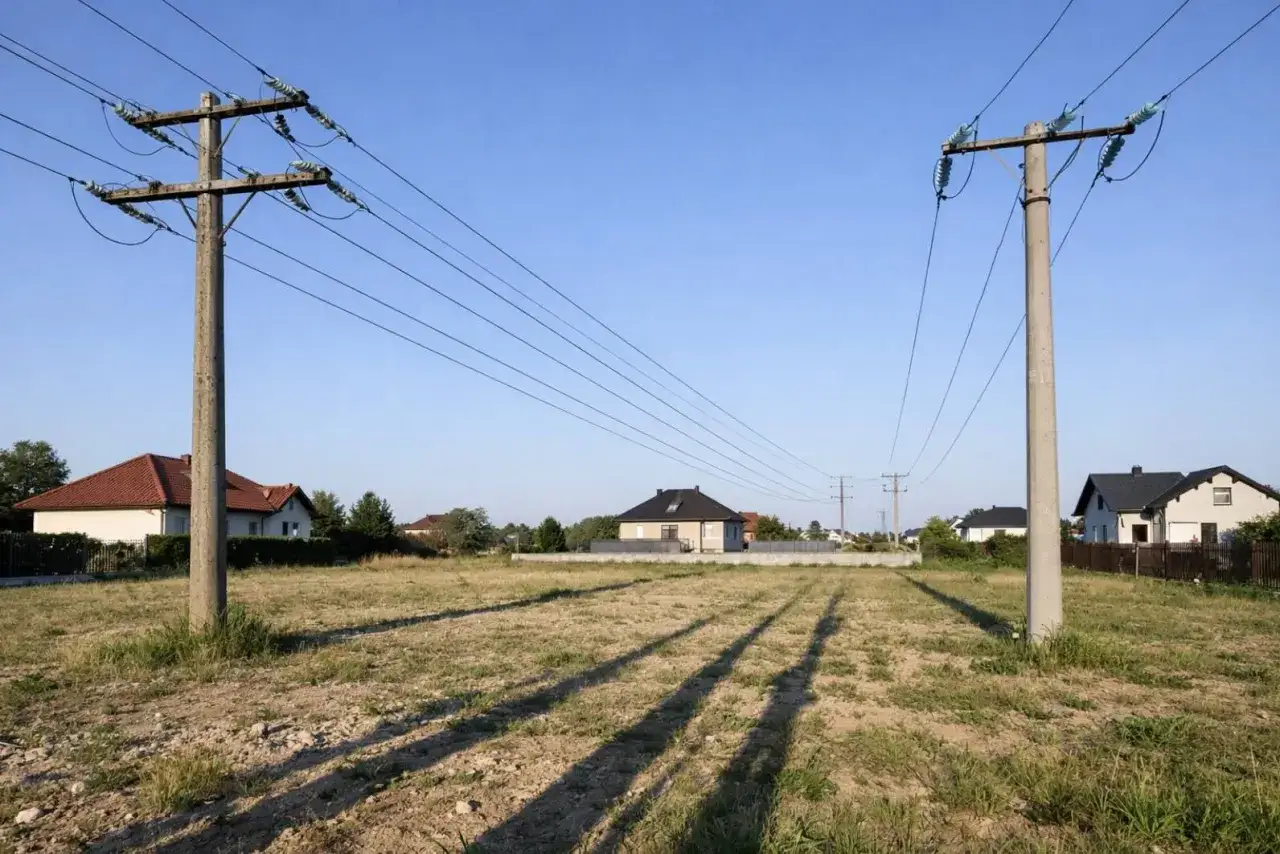

Co oznacza dla działki, domu i instalacji OZE
Jeśli teren leży blisko trasy przesyłowej, nie oznacza to automatycznie, że jest bezwartościowy albo nie do wykorzystania. Oznacza raczej, że trzeba go czytać dokładniej niż zwykłą działkę budowlaną. W praktyce w grę wchodzi nie tylko sam przebieg przewodów, ale też pas technologiczny, wpisy w dokumentach, możliwości wjazdu ekip serwisowych i ograniczenia związane z wysokością obiektów.
| Sytuacja | Co to zwykle oznacza | Na co patrzeć przed decyzją |
|---|---|---|
| Działka pod trasą | Możliwe ograniczenia zabudowy i nasadzeń | MPZP, decyzja WZ, służebność przesyłu, szerokość pasa technologicznego |
| Dom w pobliżu linii | Konieczność zachowania odległości i uwzględnienia ochrony przed kolizją | Położenie względem osi linii, wysokość dachu, kominów, masztów i elementów technicznych |
| Fotowoltaika, magazyn energii, pompa ciepła | Możliwe ułatwienie dostępu do infrastruktury, ale nie automatyczne przyłączenie | Warunki przyłączenia, trasa kabli, ochrona przeciwprzepięciowa i uzgodnienia z operatorem |
| Nasadzenia i ogrodzenie | Wysoka roślinność może kolidować z eksploatacją | Docelowa wysokość drzew, dostęp serwisowy, odległość od przewodów i słupów |
Właściciele gruntów często mylą dwa pojęcia: pas technologiczny i służebność przesyłu. Pierwszy porządkuje kwestie eksploatacji i bezpieczeństwa, drugi daje przedsiębiorstwu określone prawo korzystania z nieruchomości. W praktyce dla właściciela oznacza to ograniczenia w zabudowie, sadzeniu i przebudowie terenu, a czasem także wynagrodzenie za ustanowienie służebności. Jeśli planujesz PV albo inną inwestycję energetyczną, bliskość linii może być atutem przy przyłączeniu, ale tylko wtedy, gdy warunki techniczne rzeczywiście to potwierdzają. Z takiego spojrzenia wynika już proste pytanie: co dzieje się z tą infrastrukturą na co dzień, skoro nie wystarczy ją po prostu postawić i zostawić.
Jak sieć jest utrzymywana i modernizowana
Ta infrastruktura żyje tylko wtedy, gdy jest regularnie kontrolowana. Obejmuje to przeglądy słupów, izolatorów i przewodów, usuwanie roślinności, kontrolę stref kolizji oraz modernizacje stacji, bo nawet najlepiej zaprojektowana linia z czasem wymaga wymiany elementów eksploatacyjnych. Przy okazji takich prac liczy się każdy szczegół: dostęp ciężkiego sprzętu, czasowe wyłączenia, koordynacja z ruchem sieci i bezpieczeństwo ludzi w terenie.
W najnowszym planie rozwoju sieci przewidziano 4700 km nowych torów 400 kV oraz 28 nowych i 110 zmodernizowanych stacji. To dobrze pokazuje skalę wyzwania: sieć musi nie tylko działać dziś, ale też przyjąć nowe źródła energii, w tym OZE, i poradzić sobie z rosnącym zapotrzebowaniem. Dla czytelnika oznacza to jedno: infrastruktura przesyłowa nie jest statyczna, więc w otoczeniu działki czy inwestycji trzeba brać pod uwagę nie tylko obecny stan, ale też możliwe przyszłe przebudowy. To prowadzi już prosto do ostatniego, najbardziej praktycznego pytania.
Co sprawdzić przed zakupem działki pod linią lub obok niej
Jeżeli teren leży blisko trasy przesyłowej, ja zaczynam od kilku rzeczy, które realnie decydują o późniejszym komforcie i kosztach inwestycji:
- sprawdzam przebieg osi linii, a nie tylko jej orientacyjne położenie na mapie;
- czytam miejscowy plan albo decyzję o warunkach zabudowy;
- weryfikuję księgę wieczystą pod kątem służebności i innych ograniczeń;
- patrzę, czy na działkę wjedzie sprzęt budowlany i serwisowy;
- oceniam, czy planowane drzewa, dach, maszt, antena albo instalacja PV nie wejdą w konflikt z trasą;
- przy OZE sprawdzam warunki przyłączenia, bo sama bliskość infrastruktury nie daje jeszcze wolnej przepustowości.
Takie podejście zwykle oszczędza najwięcej nerwów. Dobra działka przy trasie przesyłowej nie musi być zła, ale trzeba ją czytać jako teren z ograniczeniami, a nie jako pustą kartę. Jeśli wcześniej policzysz odległości, dokumenty i potencjalne kolizje, unikniesz decyzji, które później trudno odkręcić.
