Przy montażu żyrandola liczy się nie tylko samo połączenie przewodów, ale też to, czy sufit rzeczywiście ma układ zgodny z oprawą. W praktyce najczęściej spotyka się trzy żyły: fazową, neutralną i ochronną, ale kolory izolacji w starszych instalacjach potrafią mocno mieszać. Pokażę, jak bezpiecznie rozpoznać przewody, jak podłączyć lampę krok po kroku i kiedy lepiej nie ryzykować samodzielnej pracy.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Przy trzech przewodach w suficie najczęściej masz układ L, N i PE, ale koloru nie wolno traktować jak pewnika.
- Do identyfikacji przewodów najlepiej użyć dwubiegunowego próbnika lub multimetru, a nie zgadywać na podstawie izolacji.
- Żyrandol z jedną grupą źródeł zwykle podłącza się prosto: faza do fazy, neutralny do neutralnego, ochronny do ochronnego.
- Jeśli lampa ma kilka obwodów, a z sufitu wychodzi tylko jedna faza, wszystkie źródła będą świecić razem.
- Przewodu PE nie łączy się z N i nie zostawia „na później”; jeśli oprawa go nie potrzebuje, izoluje się go osobno.
- Przy starej instalacji, aluminiowych żyłach, nadpaleniu albo ciężkim żyrandolu bezpieczniej wezwać elektryka.
Co zwykle oznaczają trzy przewody w suficie

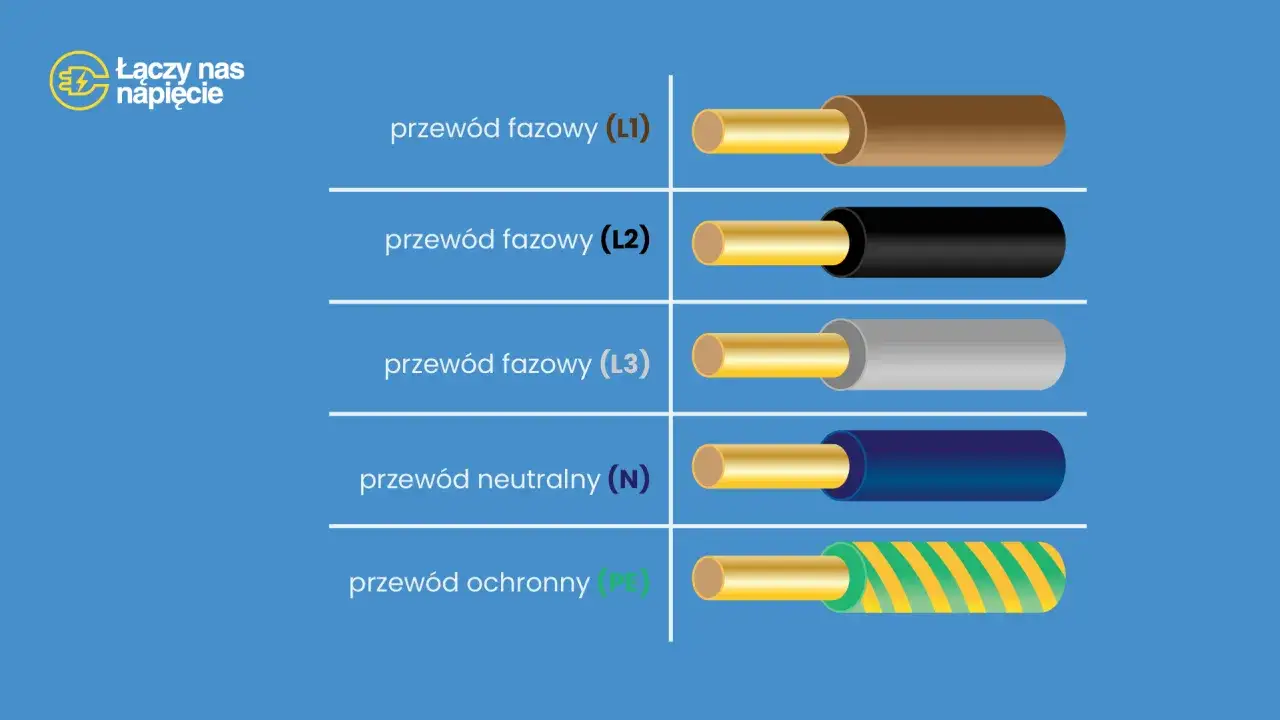

Jeśli w suficie widzisz trzy żyły, najczęściej chodzi o klasyczny układ jednofazowy: L jako fazę, N jako neutralny i PE jako ochronny. W nowych instalacjach kolory zwykle pomagają: brązowy, czarny albo szary to faza, niebieski to neutralny, a żółto-zielony to przewód ochronny. Ja zawsze podchodzę do tego z rezerwą, bo w starszych mieszkaniach izolacja bywa wymieniana fragmentami, a wtedy sam kolor przestaje być wiarygodny.
Warto pamiętać o jednej rzeczy, którą wiele osób myli: przewód ochronny nie służy do działania lampy, tylko do bezpieczeństwa obudowy. Jeśli żyrandol ma metalowe elementy i producent przewidział uziemienie, PE jest obowiązkowy. Jeśli oprawa ma podwójną izolację i oznaczenie dwóch kwadratów, zwykle nie potrzebuje podłączenia ochronnego, ale przewód z sufitu i tak trzeba zabezpieczyć w osobnym zacisku.
| Przewód | Typowy kolor | Rola | Co to oznacza w praktyce |
|---|---|---|---|
| L | Brązowy, czarny, szary | Faza | To ona zasila lampę po włączeniu światła. |
| N | Niebieski | Neutralny | Wraca nim prąd roboczy, nie wolno go mylić z ochronnym. |
| PE | Żółto-zielony | Ochronny | Chroni przed porażeniem i łączy metalową obudowę z instalacją ochronną. |
Kiedy układ żył jest już jasny, sens ma dopiero sprawdzenie, czy kolory naprawdę zgadzają się z funkcją przewodów. I właśnie to trzeba zrobić przed jakimkolwiek łączeniem.
Jak rozpoznać przewody, zanim cokolwiek połączysz
Najpierw wyłącz zasilanie na odpowiednim bezpieczniku i sprawdź, czy na przewodach nie ma napięcia. To nie jest etap do skracania, bo błędy popełnia się właśnie wtedy, gdy ktoś „na chwilę” uzna, że już wszystko wie. Do szybkiej orientacji wystarczy obejrzenie kolorów, ale do pewnej identyfikacji lepszy jest dwubiegunowy próbnik napięcia albo miernik. Zwykły próbnik neonowy pokazuje tylko obecność napięcia, a nie mówi nic o całym układzie.
Jeśli instalacja jest stara, przewody są przyciemnione, a ktoś wcześniej już coś w suficie przerabiał, nie zakładaj niczego na oko. Kolory mogą być tylko wskazówką, nie dowodem. Zdarza się też, że w jednym pomieszczeniu część przewodów była wymieniona, a część została stara. Wtedy właśnie zaczynają się pomyłki: niebieski okazuje się fazą, a żółto-zielony w ogóle nie powinien być używany jako przewód roboczy.

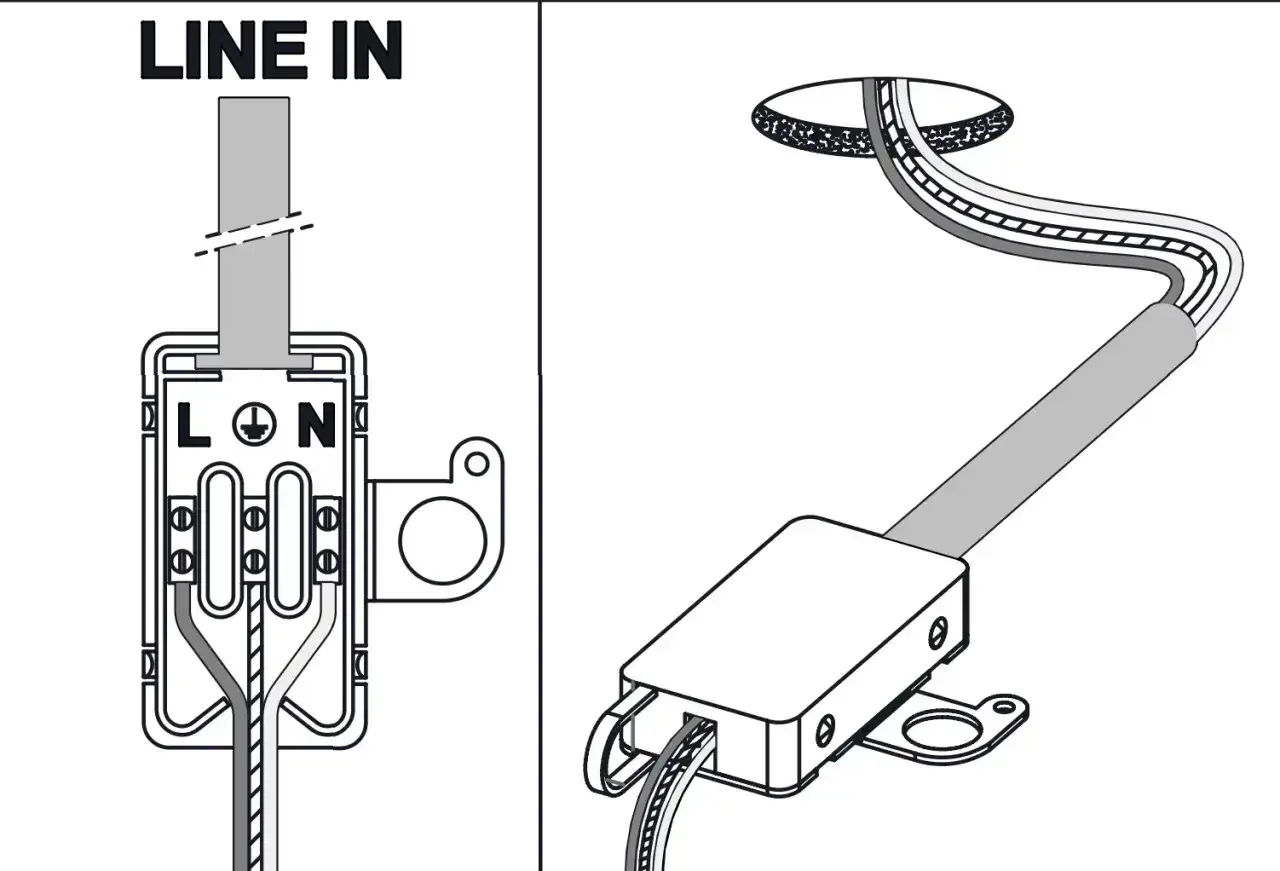

Ja w praktyce zaczynam od prostego rozpoznania oznaczeń na lampie. Jeśli przy zaciskach są symbole L, N i znak uziemienia, trzeba się trzymać właśnie ich, a nie domysłów. Po takim sprawdzeniu można przejść do właściwego łączenia.
Jak podłączyć żyrandol krok po kroku
Jeżeli masz do czynienia ze стандартowym żyrandolem na jeden obwód, montaż jest logiczny, ale musi być wykonany starannie. Najczęściej używam złączek sprężynowych albo porządnej kostki instalacyjnej, bo skręcanie żył „na szybko” i owinięcie taśmą to rozwiązanie, które prędzej czy później robi problem.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia na wszystkich żyłach.
- Rozłóż lampę, odczytaj oznaczenia zacisków i sprawdź, czy producent przewiduje przewód ochronny.
- Zdejmij izolację tylko na tyle, ile wymaga złączka, zwykle około 8-10 mm.
- Połącz fazę z fazą, neutralny z neutralnym, a przewód ochronny z ochronnym.
- Jeśli oprawa nie potrzebuje PE, włóż żółto-zielony z sufitu do osobnego zacisku i zostaw go odizolowanego.
- Sprawdź, czy w zaciskach nie widać gołej miedzi i czy przewody nie są naprężone po założeniu osłony.
- Przymocuj lampę do uchwytu lub haka, a nie do samych żył instalacji.
- Włącz zasilanie i przetestuj działanie światła oraz włącznika.
Jedna rzecz jest tu szczególnie ważna: w dobrze wykonanej instalacji włącznik powinien rozłączać fazę, a nie neutralny. Jeśli coś po włączeniu zachowuje się nietypowo, nie próbuj ratować tego metodą prób i błędów. To już jest moment, w którym warto zatrzymać się i sprawdzić układ jeszcze raz.
Co zrobić, gdy lampa ma więcej przewodów niż sufit
Tu pojawia się najwięcej nieporozumień. Sama liczba przewodów w żyrandolu nie mówi jeszcze, że coś jest skomplikowane. Czasem lampa ma kilka żył tylko dlatego, że zasila kilka oprawek, ale wszystko ma działać jako jeden obwód. Innym razem rzeczywiście chodzi o dwie grupy źródeł i wtedy trzy przewody z sufitu po prostu nie wystarczą do pełnej kontroli.
| Sytuacja | Co to zwykle oznacza | Co robię |
|---|---|---|
| 3 przewody w lampie i 3 w suficie | Standardowy układ L, N, PE | Łączę zgodnie z oznaczeniami. |
| 2 przewody w lampie i 3 w suficie | Oprawa klasy II bez uziemienia | L i N podłączam normalnie, a PE izoluję osobno. |
| Więcej niż 3 przewody w lampie | Kilka grup żarówek albo moduł zasilający | Przy jednym obwodzie z sufitu wszystkie grupy będą świecić razem. |
| Chcę sterować dwiema grupami niezależnie | Potrzebny drugi przewód fazowy z sufitu | Sam mostek w żyrandolu nie zastąpi dodatkowej żyły. |
To ważne, bo wiele osób oczekuje, że z trzech przewodów da się „wycisnąć” dwa osobne tory sterowania. Da się to zrobić tylko wtedy, gdy instalacja na to pozwala. Jeśli z sufitu wychodzi jedna faza, a chcesz mieć dwa klawisze w lampie, trzeba zmienić układ zasilania, a nie kombinować z przypadkowymi mostkami. I właśnie tutaj zaczynają się błędy, które najczęściej kosztują najwięcej czasu.
Najczęstsze błędy, które potem kosztują najwięcej
Widziałem już kilka powtarzalnych pomyłek i prawie zawsze wynikają z pośpiechu. Najgorsze jest to, że przez chwilę wszystko wygląda poprawnie, a problem wychodzi dopiero po złożeniu osłony albo po kilku dniach użytkowania.
- Łączenie według koloru bez sprawdzenia funkcji - w starych instalacjach nie wolno ufać samemu oznaczeniu izolacji.
- Mieszanie N z PE - to nie jest zamiennik, tylko błąd, który psuje bezpieczeństwo całego punktu świetlnego.
- Upychanie kilku żył w przypadkowym zacisku - złączka musi pasować do przekroju i liczby przewodów.
- Łączenie na skrętkę i taśmę - to rozwiązanie prowizoryczne, a nie poprawny montaż.
- Zostawienie gołej miedzi na wierzchu - przy zamykaniu maskownicy potrafi dojść do zwarcia.
- Wieszanie ciężkiej oprawy na samych przewodach - od ciężaru ma być hak, kołek lub uchwyt, nie żyły instalacji.
- Praca przy niepewnym odłączeniu obwodu - jeśli nie masz pewności, lepiej przerwać i sprawdzić jeszcze raz.
Jeśli któryś z tych punktów już widzisz na własnym suficie, nie warto dopychać montażu na siłę. Lepiej zatrzymać się na tym etapie niż po kilku godzinach poprawiać zwarcie, grzejący się zacisk albo źle podwieszony żyrandol.
Zanim zamkniesz klosz, sprawdź jeszcze te detale
Po samym podłączeniu nie kończę pracy od razu. Zawsze sprawdzam, czy wszystkie zaciski są pewnie domknięte, czy przewody nie są skręcone pod ostrym kątem i czy osłona nie przygniata izolacji. W oprawach metalowych pilnuję też, żeby przewód ochronny był rzeczywiście podłączony do właściwego miejsca. Jeśli żyrandol ma elementy klasy II, PE zostaje odizolowany osobno, ale nadal zabezpieczony.
- Sprawdź, czy lampa świeci stabilnie i nie mruga po kilku minutach pracy.
- Upewnij się, że osłona nie naciska przewodów i nie blokuje ich ruchu.
- Zweryfikuj, czy bezpiecznik nie wybija przy włączeniu.
- Jeśli oprawa ma ściemniacz, sprawdź, czy źródła światła są z nim zgodne.
Przy okazji montażu warto też pomyśleć o szerszym porządku w oświetleniu. Jeśli stara oprawa i tak ustępuje miejsca nowej, dobrze dobrane źródła LED potrafią od razu obniżyć zużycie energii, a przy sensownym układzie osprzętu całość będzie działać dłużej i bezpieczniej. Gdy instalacja jest stara, przewody są aluminiowe albo żyrandol waży kilka kilogramów, rozsądniej zlecić to elektrykowi niż liczyć na szczęście.
