Ten temat wraca wszędzie tam, gdzie trzeba sterować przekaźnikiem, wentylatorem, małym silnikiem albo wzmacniać słaby sygnał z czujnika. W tym artykule pokazuję, jak taki element naprawdę pracuje, kiedy zachowuje się jak dobry klucz, jak dobrać jego bazę i gdzie początkujący najczęściej popełniają kosztowne błędy. To wiedza, która przydaje się zarówno przy prostych układach hobbystycznych, jak i przy automatyce związanej z energią, ogrzewaniem czy instalacjami sterującymi.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Baza steruje większym prądem kolektora, ale w praktyce trzeba ją dobrać z zapasem, bo wzmocnienie nie jest stałe.
- Przy przełączaniu liczą się głównie dwa stany: odcięcie i nasycenie; tryb aktywny jest ważny przy wzmacnianiu.
- NPN najczęściej stosuje się jako klucz po stronie masy, a PNP do sterowania po stronie zasilania.
- Przy cewkach i przekaźnikach trzeba dodać element tłumiący przepięcia, inaczej tranzystor może dostać zbyt wysoki impuls napięcia.
- Do małych i średnich prądów ten element nadal jest wygodny, ale przy większej sprawności przełączania często wygrywa MOSFET.
Jak działa tranzystor bipolarny w praktyce
Najprościej mówiąc, to trzywarstwowy element półprzewodnikowy z wyprowadzeniami: emiter, baza i kolektor. Emiter dostarcza nośniki ładunku, baza jest bardzo cienką warstwą sterującą, a kolektor przejmuje prąd obciążenia. W krzemowych wersjach złącze baza-emiter zaczyna przewodzić zwykle w okolicy 0,6-0,7 V, ale dalsze zachowanie zależy już od punktu pracy, temperatury i konkretnego modelu.
Na poziomie intuicji pomaga model dwóch złącz p-n, ale ja patrzę na niego bardziej jak na zawór sterowany prądem. Mały prąd bazy otwiera drogę dla większego prądu kolektora, jednak energia wyjściowa pochodzi z zasilania obciążenia, a nie z samego sygnału sterującego. To ważne rozróżnienie, bo w praktyce wiele osób myli „wzmacnianie” z magicznym mnożeniem prądu.
W układach liniowych element pracuje w obszarze aktywnym, a w roli klucza powinien przechodzić między odcięciem i nasyceniem. Współczynnik wzmocnienia prądowego hFE nie jest stały, więc do projektowania sterowników nie traktuję go jak pewnej wartości z metryki. Zmienia się wraz z prądem, temperaturą i partią produkcyjną, dlatego w dobrze zrobionym układzie zapas zawsze ma znaczenie.
Skoro zasada działania jest już jasna, naturalnie przechodzi się do dwóch odmian, które w schematach wyglądają podobnie, ale podłącza się je zupełnie inaczej.
NPN i PNP nie są tym samym wyborem
W praktyce różnica sprowadza się do kierunku prądu i sposobu włączenia obciążenia. NPN najwygodniej pracuje jako klucz po stronie masy, bo „ściąga” prąd do GND. PNP częściej wykorzystuje się po stronie dodatniej, kiedy chcesz podać napięcie na odbiornik od góry. Na symbolu strzałka na emiterze pomaga rozpoznać typ, ale w realnym projekcie ważniejsze jest to, jak dany element wpiąć w obwód.
| Cecha | NPN | PNP | Znaczenie w praktyce |
|---|---|---|---|
| Kierunek prądu umownego | Od kolektora do emitera | Od emitera do kolektora | Od tego zależy, po której stronie umieścisz obciążenie |
| Typowe użycie | Klucz low-side | Klucz high-side | NPN jest prostszy przy sterowaniu z mikrokontrolera |
| Sposób włączenia | Baza dostaje dodatnie sterowanie względem emitera | Baza musi być niżej od emitera | Logika sterowania bywa odwrócona |
| Typowy komfort projektowy | Wysoki przy prostych układach | Wymaga staranniejszego sterowania | PNP jest wygodny, gdy trzeba przełączać plus zasilania |
Jeśli buduję prosty sterownik do przekaźnika, czujnika, małej lampki albo wentylatora, zwykle zaczynam od NPN, bo układ jest czytelniejszy i łatwiej go wysterować z logiki 5 V albo 3,3 V. PNP zostawiam wtedy, gdy architektura zasilania wymaga przełączania po stronie plusa. To prowadzi wprost do najważniejszego pytania: w którym momencie taki element działa poprawnie jako wzmacniacz, a w którym jako klucz.
Tryby pracy decydują, czy wzmacnia, czy tylko przełącza
Ta sama структура może zachowywać się zupełnie inaczej zależnie od spolaryzowania złącz. W obszarze aktywnym nadaje się do wzmacniania, a w przełączaniu interesują nas głównie dwa stany: pełne wyłączenie i możliwie głębokie nasycenie. Wtedy napięcie na kolektorze względem emitera spada nisko, a straty mocy są małe.
| Tryb | Co dzieje się wewnątrz | Typowe wartości | Co to oznacza dla układu |
|---|---|---|---|
| Odcięcie | Oba złącza są spolaryzowane zaporowo | VBE poniżej około 0,6 V, prąd kolektora bliski zeru | Element jest wyłączony |
| Obszar aktywny | Złącze baza-emiter przewodzi, baza-kolektor jest zaporowo | VBE zwykle około 0,6-0,7 V, IC w przybliżeniu = β × IB | To tryb wzmacniający, ale nie najlepszy do prostego klucza |
| Nasycenie | Oba złącza są przewodzące | VCE(sat) często 0,05-0,3 V, zależnie od prądu | Układ zachowuje się jak zamknięty przełącznik |
W praktyce dobry klucz ma pracować między odcięciem a nasyceniem, a nie „gdzieś pośrodku”. Jeśli tranzystor zostaje w obszarze aktywnym podczas włączania obciążenia, rosną straty mocy i grzeje się bardziej, niż powinien. Przy obciążeniach indukcyjnych, takich jak cewka przekaźnika albo zawór elektromagnetyczny, ta różnica potrafi być naprawdę odczuwalna.
To właśnie dlatego przy sterowaniu interesuje mnie nie tylko sam symbol, ale też sposób doboru bazy. Bez tego nawet poprawny schemat potrafi działać kapryśnie.

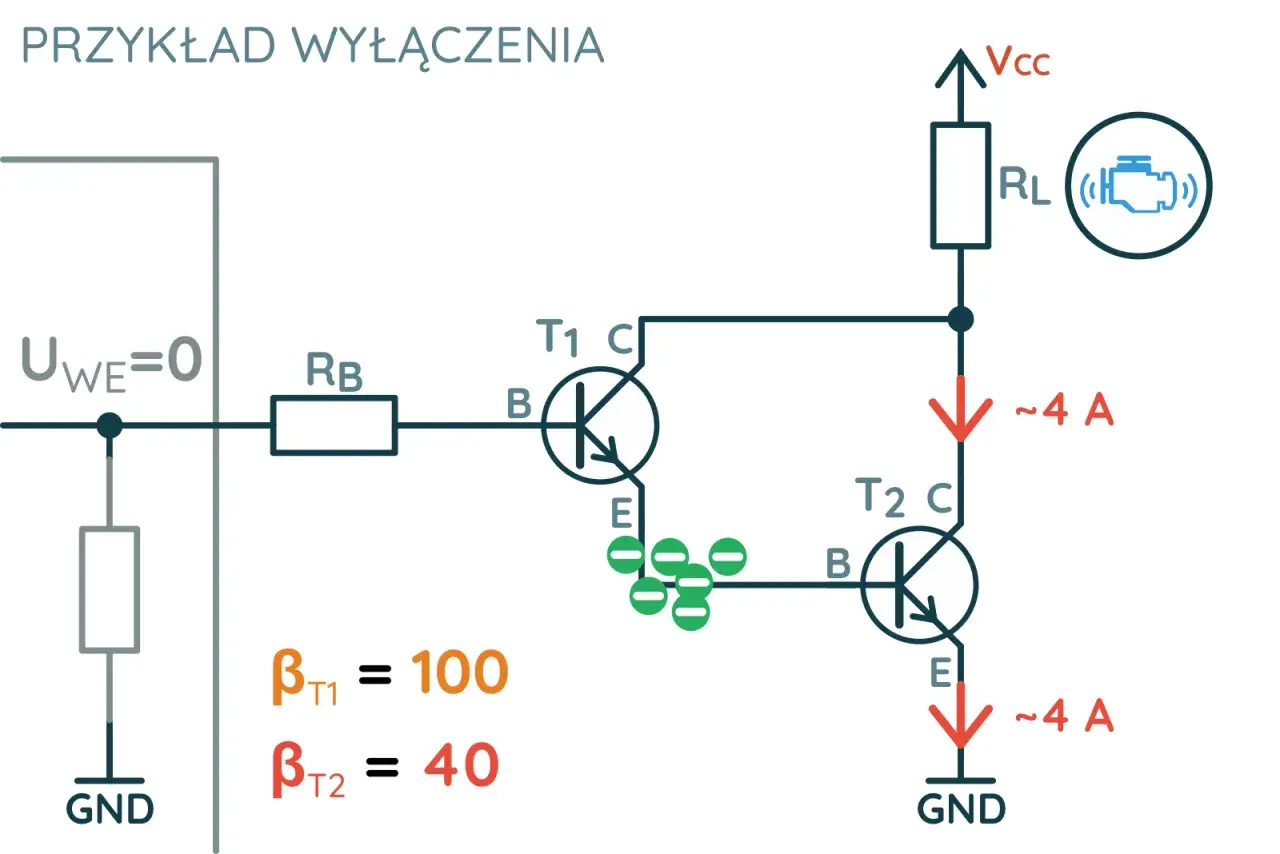

Jak dobrać bazę i rezystor, żeby układ działał pewnie
Przy przełączaniu nie projektuję układu pod hFE z noty katalogowej. Zamiast tego przyjmuję wymuszone wzmocnienie, zwykle w zakresie 10-20, dzięki czemu tranzystor ma szansę wejść w nasycenie także wtedy, gdy egzemplarz ma słabsze parametry albo pracuje cieplej. To prosta zasada, ale bardzo skuteczna.
- Ustal prąd obciążenia.
- Przyjmij wymuszone wzmocnienie, najczęściej około 10 dla pewnego przełączania.
- Oblicz potrzebny prąd bazy: IB = IC / βforced.
- Policz rezystor bazy: R = (Uster - VBE) / IB.
- Sprawdź, czy wyjście sterujące ma dość wydajności prądowej.
- Zweryfikuj straty mocy i margines termiczny.
Przykład jest prosty: jeśli chcesz sterować przekaźnikiem o prądzie cewki 80 mA z wyjścia 5 V, przyjmujesz βforced = 10. Potrzebny prąd bazy wychodzi 8 mA. Rezystor liczysz więc jako (5 V - 0,7 V) / 8 mA, czyli około 540 Ω. W praktyce wybieram najbliższy standardowy 560 Ω. To daje sensowny zapas i zwykle działa bez kombinowania.
Jeśli sterowanie odbywa się z logiki 3,3 V, margines robi się mniejszy i trzeba liczyć ostrożniej. Gdy obciążenie jest większe albo pin mikrokontrolera nie ma odpowiedniej wydajności prądowej, lepiej dodać stopień pośredni albo od razu sięgnąć po inne rozwiązanie. Warto też pamiętać o rezystorze podciągającym lub ściągającym bazę, rzędu 47-100 kΩ, żeby układ nie „pływał” przy stanie wysokiej impedancji.
Gdy baza jest policzona poprawnie, odpada większość kłopotów. Następny zestaw problemów zwykle wynika już nie z teorii, tylko z kilku powtarzalnych błędów montażowych.
Najczęstsze błędy przy budowie prostych układów
- Brak rezystora bazy. To najkrótsza droga do przeciążenia wyjścia sterującego albo nieprzewidywalnej pracy.
- Oparcie projektu wyłącznie na hFE. W kluczu to złe podejście, bo wzmocnienie zmienia się z prądem i temperaturą.
- Pominięcie diody przy cewce. Przy wyłączaniu indukcyjność generuje impuls napięcia, który może uszkodzić tranzystor.
- Mylenie wyprowadzeń. Kolejność E-B-C nie jest uniwersalna między różnymi typami i obudowami.
- Ignorowanie strat mocy. Nawet niewielki spadek napięcia przy większym prądzie może zamienić się w odczuwalne grzanie.
- Brak wspólnej masy między sterownikiem a stopniem mocy. Bez wspólnego odniesienia sygnał sterujący nie ma sensu.
Przy obciążeniach indukcyjnych dodaję jeszcze jedną uwagę: zwykła dioda równoległa do cewki świetnie chroni układ, ale może spowolnić odpuszczanie przekaźnika. Jeśli czas wyłączenia jest istotny, stosuje się bardziej złożone tłumienie, na przykład układ z diodą i Zenerem albo snubber RC. To jeden z tych kompromisów, które naprawdę trzeba rozumieć, a nie tylko przepisywać z internetu.
Kiedy te podstawowe błędy są opanowane, pojawia się już sensowne pytanie projektowe: czy ten element w ogóle jest najlepszym wyborem dla danego zadania.
Kiedy bipolarny element ma sens, a kiedy lepiej wybrać MOSFET
Ja w praktyce patrzę na to tak: jeśli potrzebuję prostego, taniego sterowania małym albo średnim obciążeniem i mam do dyspozycji sensowny prąd bazy, BJT nadal jest bardzo użyteczny. Jeśli jednak liczy się sprawność, większy prąd i minimalne straty sterowania, zwykle szybciej dochodzę do MOSFET-a. To szczególnie ważne w układach zasilanych bateryjnie, w sterownikach energooszczędnych oraz w automatyce, gdzie każdy wat ciepła trzeba później odprowadzić.
| Kryterium | BJT | MOSFET | Co z tego wynika |
|---|---|---|---|
| Sposób sterowania | Wymaga ciągłego prądu bazy | Wymaga głównie naładowania bramki | MOSFET zwykle odciąża wyjście sterujące |
| Straty w stanie włączenia | Spadek VCE(sat) | Spadek zależny od RDS(on) | Przy większych prądach MOSFET często grzeje się mniej |
| Zachowanie przy małych układach analogowych | Bardzo przewidywalne | Zwykle wymaga innego podejścia do polaryzacji | BJT bywa wygodniejszy w prostych wzmacniaczach |
| Łatwość uruchomienia | Bardzo dobra w prostych projektach | Bardzo dobra w przełączaniu mocy | Wybór zależy od celu, nie od mody |
W układach sterowania przekaźnikami, pompami, małymi wentylatorami albo sygnalizacją BJT nadal jest sensowny, bo schemat jest prosty i tani. Jeśli jednak chcesz sterować większym obciążeniem, z logiki 3,3 V albo zależy ci na lepszej sprawności energetycznej, MOSFET bardzo często okazuje się rozsądniejszy. To nie jest kwestia „lepszego” elementu, tylko lepszego dopasowania do zadania.
Z tego miejsca zostaje jeszcze jedna rzecz, którą warto dopilnować przy realnym montażu: obciążenie, które nie jest czysto rezystancyjne, potrafi zmienić prosty układ w źródło problemów, jeśli nie zabezpieczy się go poprawnie.
Na co zwracam uwagę w sterownikach z obciążeniem indukcyjnym
Jeśli w obwodzie pojawia się cewka, przekaźnik, elektrozawór albo mały silnik, układ trzeba traktować ostrożniej niż przy zwykłej diodzie LED. Podczas wyłączania energia zmagazynowana w indukcyjności chce się gdzieś rozładować, więc bez tłumienia pojawia się krótki, wysoki impuls napięcia. Dla tranzystora to często najgorszy moment całej pracy.
- Dodaj diodę zabezpieczającą równolegle do cewki, jeśli ważniejsza jest ochrona niż bardzo szybkie odpuszczanie.
- Sprawdź, czy źródło sterujące i stopień mocy mają wspólną masę.
- Trzymaj przewody i ścieżki możliwie krótkie, zwłaszcza przy większym prądzie.
- Nie projektuj układu „na styk” termicznie; zostaw zapas mocy i temperatury obudowy.
- Gdy potrzebujesz szybkiego wyłączenia, rozważ tłumienie inne niż sama dioda, bo ta potrafi spowolnić odpuszczanie przekaźnika.
W instalacjach sterujących, automatyce grzewczej i prostych układach zasilania to właśnie detale decydują o tym, czy układ działa miesiącami bez problemu, czy zaczyna sprawiać kłopoty po kilku testach. Jeśli zapamiętasz tylko trzy rzeczy, niech będą to: poprawny dobór prądu bazy, pewne wejście w nasycenie i zabezpieczenie obciążeń indukcyjnych. Wtedy ten element pozostaje dokładnie tym, czym ma być w praktyce: prostym, tanim i użytecznym narzędziem do sterowania prądem.
