Przekaźnik potrafi zatrzymać pracę pompy obiegowej, sterownika kotła albo całego obwodu wykonawczego, a jego objawy łatwo pomylić z awarią zasilania lub uszkodzoną wiązką. W praktyce najwięcej daje krótka procedura, która pokazuje, jak sprawdzić przekaźnik multimetrem, jak rozpoznać piny i kiedy zwykły „klik” nic jeszcze nie znaczy. Poniżej prowadzę przez test krok po kroku, tak żeby odróżnić dobrą cewkę od zużytych styków i nie wymieniać elementu na ślepo.
Najkrótsza droga do diagnozy to cewka, styki i zasilanie
- Cewka mówi mi, czy przekaźnik w ogóle ma szansę zadziałać. Dla wielu modeli 12 V spotyka się zwykle zakres kilkudziesięciu do kilkuset omów, często około 50-200 Ω.
- Styki NO i NC pokazują, czy element realnie przełącza obwód, a nie tylko wydaje dźwięk.
- Test ciągłości jest dobry na start, ale sam w sobie nie potwierdza, że przekaźnik poradzi sobie pod obciążeniem.
- Diody gaszące i nietypowa numeracja pinów potrafią zmylić pomiar, więc zawsze patrzę na schemat albo oznaczenia na obudowie.
- Nadtopiona obudowa, sklejone styki lub przerwa w cewce zwykle oznaczają wymianę, a nie regenerację.
Zacznij od objawów, nie od wymiany części
W instalacjach grzewczych, fotowoltaicznych i automatyce domowej przekaźnik jest zwykle tylko pośrednikiem między sterownikiem a odbiornikiem. Jeśli pompa, wentylator albo zawór nie reaguje, nie zakładam od razu awarii przekaźnika, bo równie dobrze winne mogą być bezpiecznik, sygnał sterujący, masa albo gniazdo.
- brak „kliku” po podaniu sygnału sterującego,
- „klik” jest, ale odbiornik nadal nie startuje,
- układ działa raz tak, raz nie, zwłaszcza po nagrzaniu albo wibracjach,
- bezpiecznik przepala się zaraz po załączeniu.
Ja zawsze zaczynam od takiego prostego rozpoznania, bo oszczędza mi to niepotrzebnego rozbierania całej instalacji. Żeby przejść od objawów do pomiaru, potrzebujesz kilku prostych narzędzi i bezpiecznego stanowiska.
Przygotuj prosty zestaw do pomiaru i zadbaj o bezpieczeństwo
Do sensownego testu wystarczy multimetr, odpowiednie źródło napięcia dla cewki i pewny dostęp do pinów. W rozdzielnicy albo sterowniku odłączam zasilanie, sprawdzam brak napięcia na przewodach i czekam, aż ewentualne kondensatory się rozładują.
- multimetr z pomiarem oporu i ciągłości,
- zasilanie zgodne z cewką - np. 5, 12, 24 V DC albo inna wartość z tabliczki,
- przewody testowe lub krokodylki,
- schemat albo oznaczenia na obudowie,
- małe obciążenie testowe - kontrolka, żarówka albo inny prosty odbiornik.
Jeśli przekaźnik ma wbudowaną diodę gaszącą, pilnuję polaryzacji, bo odwrotne podanie napięcia może dać mylący wynik albo po prostu nie uruchomi cewki. Dopiero wtedy rozpoznaję piny, bo bez tego łatwo podać zasilanie w złe miejsce.
Rozpoznaj piny, bo bez tego łatwo pomylić cewkę ze stykami

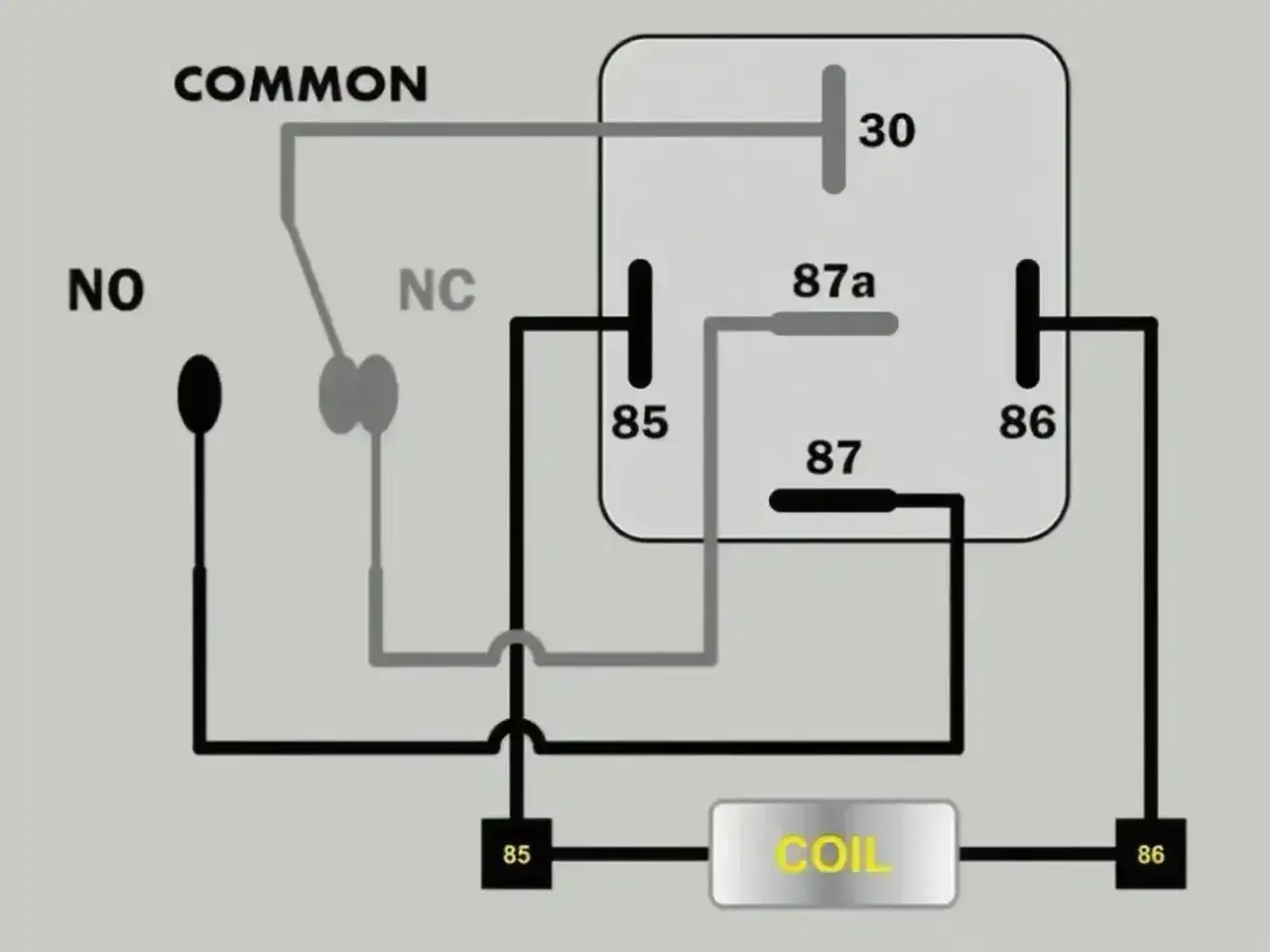

W klasycznym przekaźniku elektromagnetycznym cewka pobudza mechanizm, a styki przełączają obwód. W popularnych modelach spotykam oznaczenia 85, 86, 30, 87 i czasem 87a, ale traktuję je jako wygodny standard, nie jako regułę absolutną. Ten opis dotyczy klasycznego przekaźnika elektromechanicznego; przekaźniki półprzewodnikowe sprawdza się inaczej.
| Oznaczenie | Znaczenie | Rola w teście |
|---|---|---|
| 85 | Jeden biegun cewki | Tu mierzę opór cewki lub podaję sygnał sterujący |
| 86 | Drugi biegun cewki | Drugi punkt pomiarowy cewki i zasilania testowego |
| 30 | Styk wspólny COM | To najczęściej wejście zasilania na część przełączającą |
| 87 | Styk NO | Ma się zamknąć po zadziałaniu cewki |
| 87a | Styk NC | Ma przewodzić, gdy cewka nie jest zasilona |
W przekaźniku 4-pinowym nie ma 87a, więc sprawdzam tylko COM i NO. W 5-pinowym 87a jest bardzo ważny, bo bez zasilania to właśnie on bywa zamknięty. Jeśli na obudowie jest nadrukowany schemat, korzystam z niego zamiast zgadywać, a przy przekaźnikach na płytce PCB albo bistabilnych dodatkowo zaglądam do noty katalogowej. Kiedy mam już mapę pinów, przechodzę do właściwego testu.
Sprawdź go miernikiem krok po kroku
- Oględziny. Szukam przebarwień, nadtopień, śniedzi na nóżkach, pękniętej obudowy i luźnych konektorów. Widoczne przegrzanie traktuję jako silny sygnał do wymiany.
- Pomiar cewki. Ustawiam multimetr na pomiar oporu i przykładam sondy do pinów cewki. W wielu przekaźnikach 12 V widzę zwykle od kilkudziesięciu do kilkuset omów; OL albo nieskończoność oznacza przerwę, a wynik bliski zeru - zwarcie.
- Sprawdzenie diody, jeśli jest obecna. W trybie diody szukam przewodzenia tylko w jedną stronę. Jeżeli wynik zachowuje się inaczej niż powinien, wracam do schematu i oznaczeń obudowy, zamiast od razu uznawać element za spalony.
- Podanie napięcia na cewkę. Zasilam ją chwilowo wartością zgodną z tabliczką znamionową i słucham wyraźnego „kliku”. Brak kliknięcia przy poprawnym napięciu zwykle oznacza problem z cewką, polaryzacją albo samym zasilaniem testowym.
- Sprawdzenie styków. Bez zasilania cewki COM powinien łączyć się z NC, a nie z NO. Po zasileniu powinno być odwrotnie. Włączam wtedy test ciągłości, ale nie traktuję samego sygnału dźwiękowego jako ostatecznego dowodu.
- Test pod obciążeniem. Jeśli przekaźnik pracuje przy realnym odbiorniku, podłączam małą kontrolkę lub właściwe obciążenie i patrzę, czy napięcie nie siada, a styki nie grzeją się nadmiernie. To najuczciwszy sprawdzian dla elementu, który ma przenosić większy prąd.
Jeśli mierzę przekaźnik w module, a nie na stole, najpierw sprawdzam, czy sterownik rzeczywiście podaje napięcie na cewkę. Zdrowy przekaźnik nie zadziała bez sygnału sterującego, nawet jeśli sam mechanicznie jest idealny.
Który test mówi najwięcej
| Test | Co pokazuje | Kiedy daje najlepszy wynik | Ograniczenie |
|---|---|---|---|
| Pomiar oporu cewki | Czy cewka ma przerwę albo zwarcie | Gdy chcę szybko odsiać uszkodzony element | Nie mówi nic o jakości styków pod prądem |
| Test „na klik” | Czy mechanizm w ogóle się porusza | Przy wstępnej diagnostyce na stole | Przekaźnik może klikać i nadal nie przewodzić poprawnie |
| Test ciągłości | Czy COM łączy się z NO lub NC w odpowiednim stanie | Gdy chcę potwierdzić samo przełączenie | Piszczyk reaguje na bardzo mały opór, więc nie zastąpi testu mocy |
| Test pod obciążeniem | Czy styk przenosi prąd bez dużego spadku napięcia i grzania | Przy pompach, wentylatorach, zaworach i innych odbiornikach mocy | Wymaga bezpiecznego stanowiska i chwili więcej pracy |
Wiele multimetrów piszczy już przy bardzo małej rezystancji, często w okolicach kilkudziesięciu omów, więc sam beep jest tylko szybkim sygnałem „jest połączenie”. Przy obwodach grzewczych i innych odbiornikach indukcyjnych ja najbardziej ufam testowi pod obciążeniem, bo wypalony styk potrafi jeszcze chwilę wyglądać dobrze na zimno. Zanim uznam element za winny, porównuję te wyniki z typowymi awariami i z tym, co widać na instalacji.
Odczytaj wyniki i nie pomyl awarii z normalnym zachowaniem
| Wynik | Najczęstsza interpretacja | Co robię dalej |
|---|---|---|
| OL na cewce | Przerwa w uzwojeniu, spalona cewka lub uszkodzone wyprowadzenie | Wymieniam przekaźnik i sprawdzam, czy wcześniej nie było przepięcia lub złego napięcia |
| Wynik bliski 0 Ω na cewce | Zwarcie cewki, często po przegrzaniu lub zawilgoceniu | Wymieniam element i szukam przyczyny przeciążenia |
| Przekaźnik klika, ale 30 nie przełącza się na 87 | Zużyte albo wypalone styki, błędnie zidentyfikowane piny albo za niskie napięcie cewki | Sprawdzam schemat, napięcie sterujące i stan styków pod obciążeniem |
| 30 łączy się z 87 bez zasilania | Styki sklejone po przeciążeniu lub po łuku | Wymieniam przekaźnik bez dalszych prób naprawy |
| Wynik zmienia się po poruszeniu obudową lub kostką | Luźny styk w gnieździe, korozja, pęknięty lut albo uszkodzona wiązka | Sprawdzam gniazdo, konektory i płytkę pod lupą |
| Pomiar w trybie diody wygląda „dziwnie” | Wewnątrz jest dioda gasząca, która zmienia zachowanie pomiaru | Odczytuję schemat i nie mylę tego z awarią cewki |
Jeżeli przekaźnik był rozgrzany podczas pracy, jego opór cewki może być nieco wyższy niż po wyjęciu z zimnego urządzenia, więc porównuję wynik z dokumentacją, a nie z przypadkową wartością z internetu. W sterownikach kotłów, pomp ciepła i innych urządzeń montowanych na płytce często trafiam też na zimne luty wokół nóżek przekaźnika - i to potrafi dać objawy bardzo podobne do uszkodzonej cewki. Jeśli jednak widać nadtopienia, sklejone styki albo przerwę w cewce, nie kombinuję z regeneracją.
Jeśli przekaźnik przechodzi test, szukaj usterki dalej
Gdy cewka ma właściwą rezystancję, styki przełączają się poprawnie, a pod obciążeniem wszystko działa, nie upieram się przy wymianie samego przekaźnika. W instalacjach grzewczych, fotowoltaicznych i automatyce domowej równie często winne są bezpiecznik, masa, sygnał sterujący, gniazdo albo odbiornik, który ma być załączany.
- sprawdź napięcie zasilające na pinie wspólnym,
- zmierz, czy sterownik faktycznie podaje sygnał na cewkę,
- obejrzyj gniazdo pod kątem korozji i przegrzania,
- przetestuj sam odbiornik, który ma ruszyć po zadziałaniu przekaźnika,
- jeśli przekaźnik jest na PCB, obejrzyj luty i ścieżki pod lupą.
Ja zwykle idę właśnie tą kolejnością, bo pozwala szybko odróżnić uszkodzony element od problemu w całej gałęzi obwodu i oszczędza niepotrzebnych wymian. W praktyce to najkrótsza droga do pewnej diagnozy, a nie do zgadywania.
