W praktyce patrzę na ten typ napędu jako na rozwiązanie do zadań, w których liczą się prosty start, łatwa regulacja i przewidywalne zachowanie pod obciążeniem. Klasyczny silnik prądu stałego nadal ma swoje miejsce w automatyce, małych urządzeniach i prostych układach zasilanych z baterii lub niskiego napięcia. W tym tekście wyjaśniam, jak działa, gdzie sprawdza się najlepiej, jakie ma ograniczenia i jak dobrać go tak, żeby nie płacić za moc, której później nie wykorzystasz.
Najważniejsze informacje w skrócie
- Napęd na prąd stały zamienia energię elektryczną w ruch obrotowy i daje wygodną regulację prędkości.
- W klasycznej wersji pracują w nim szczotki i komutator, które przełączają prąd w odpowiednim momencie.
- Najmocniejsze strony to prostota, dobry moment startowy i niski koszt sterowania.
- Największe ograniczenia to zużycie szczotek, hałas, iskrzenie i spadek sprawności przy długiej pracy.
- Dobierając napęd, patrzę przede wszystkim na napięcie, moment, prędkość, cykl pracy i chłodzenie.
- Jeśli urządzenie ma działać długo i bezobsługowo, często lepszy będzie wariant bezszczotkowy albo inny typ napędu.
Jak działa napęd DC i z czego się składa

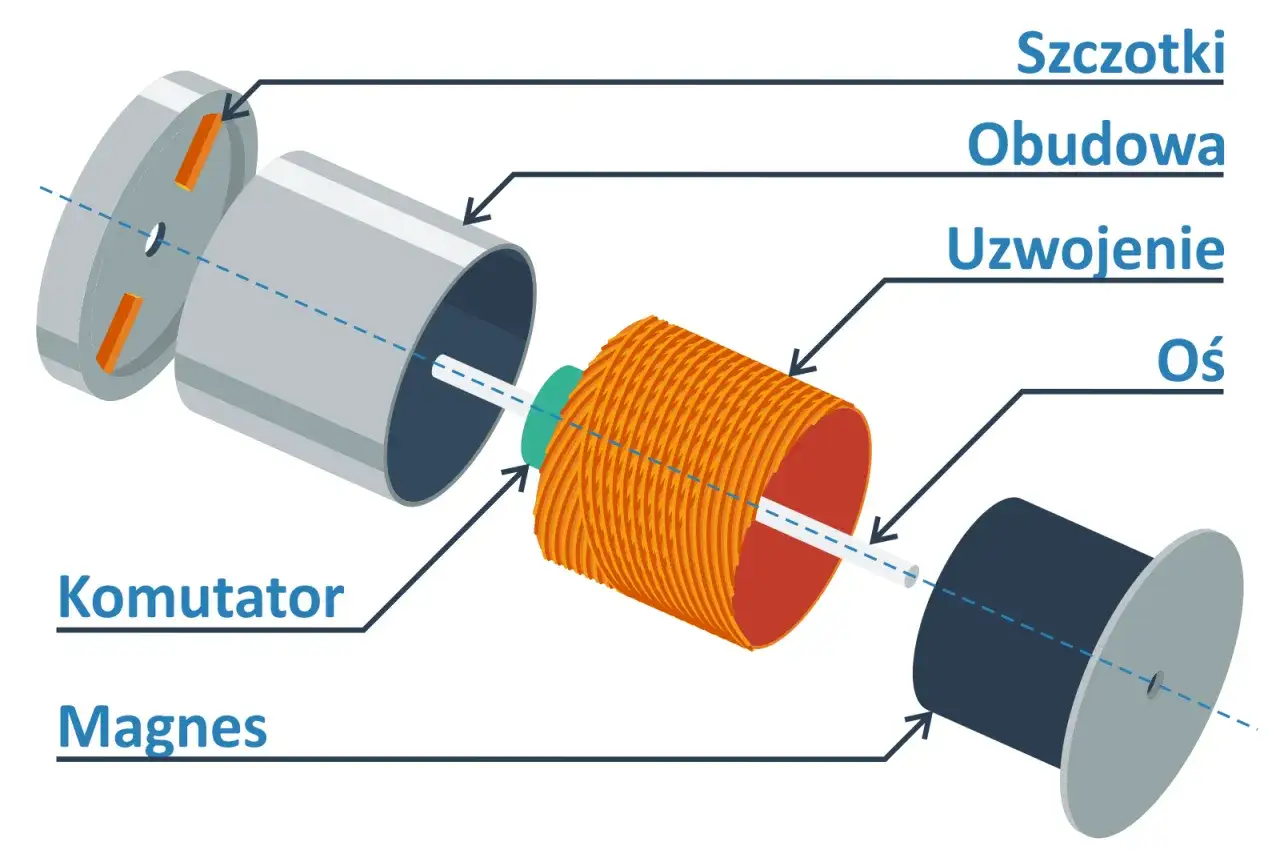

Najprościej mówiąc, ten napęd zamienia prąd na ruch dzięki oddziaływaniu dwóch pól magnetycznych: jednego w stojanie i drugiego w wirniku. Gdy przez uzwojenie wirnika płynie prąd, powstaje siła, która obraca wał. Żeby ruch nie zatrzymał się po pół obrotu, potrzebne jest okresowe odwracanie kierunku prądu w uzwojeniu. Właśnie to robi komutator współpracujący ze szczotkami.
W praktyce wygląda to tak:
- Stojan wytwarza pole magnetyczne. Może to być magnes trwały albo elektromagnes.
- Wirnik obraca się pod wpływem sił elektromagnetycznych i przekazuje moment na wał.
- Komutator przełącza biegunowość prądu w odpowiednim momencie, żeby obroty były ciągłe.
- Szczotki doprowadzają prąd do wirującego komutatora i są elementem zużywalnym.
Jest tu jeszcze ważny detal, o którym początkujący często zapominają: wraz ze wzrostem obrotów pojawia się przeciwne napięcie wytwarzane przez sam silnik. To naturalnie ogranicza prąd i stabilizuje pracę, ale przy rozruchu pobór prądu bywa wyraźnie większy niż w normalnym biegu. To prowadzi do praktycznego pytania: gdzie taki napęd naprawdę się opłaca.
Gdzie taki napęd sprawdza się najlepiej
Ja zwykle polecam go tam, gdzie potrzebne są niewielkie lub średnie moce, częste zmiany prędkości albo łatwa zmiana kierunku obrotów. Tego typu napęd dobrze pasuje do urządzeń, które pracują cyklicznie, a nie bez przerwy przez wiele godzin.
- Automatyka domowa i instalacyjna - napędy bram, rolet, przepustnic, zaworów i niewielkich siłowników.
- Urządzenia bateryjne - wkrętarki, zabawki, przenośne narzędzia i drobne mechanizmy serwisowe.
- Motoryzacja - elektryczne szyby, wycieraczki, regulacje foteli i inne napędy pomocnicze.
- Małe pompy i wentylatory - szczególnie tam, gdzie liczy się niski koszt i prosty układ sterowania.
- Prototypy i projekty DIY - bo łatwo je zasilić i szybko przetestować bez rozbudowanej elektroniki.
W branży OZE i ogrzewania taki napęd pojawia się najczęściej w elementach pomocniczych, a nie w głównych odbiornikach mocy. Dobrze sprawdza się w sterowaniu klapami, zaworami, prostymi mechanizmami podawczo-regulacyjnymi czy małymi układami niskonapięciowymi. Gdy urządzenie ma pracować długo, pod dużym obciążeniem albo w miejscu trudno dostępnym serwisowo, ja patrzę już bardziej w stronę rozwiązań bezszczotkowych. To naturalnie prowadzi do porównania zalet i ograniczeń.
Co zyskujesz, a z czym trzeba się liczyć
Najczęściej wygrywa nie najbardziej efektowny napęd, tylko ten, który najlepiej pasuje do cyklu pracy i kosztów eksploatacji. W klasycznej wersji DC największą zaletą jest prostota. Największym kosztem - zużycie elementów mechanicznych.
| Cecha | Wariant szczotkowy DC | BLDC |
|---|---|---|
| Koszt zakupu | Zwykle niższy | Wyższy, bo potrzebuje elektroniki sterującej |
| Sterowanie | Proste, często wystarczy regulacja napięcia lub PWM | Bardziej złożone, ale dokładniejsze |
| Sprawność | Niższa przy długiej pracy i większym obciążeniu | Zazwyczaj wyższa |
| Hałas i iskrzenie | Obecne, bo szczotki stykają się z komutatorem | Wyraźnie mniejsze |
| Serwis | Trzeba liczyć się ze szczotkami i komutatorem jako elementami zużycia | Mniej czynności obsługowych |
| Zastosowanie | Proste, krótkie lub średnio intensywne cykle pracy | Praca ciągła, wyższa sprawność, lepsza trwałość |
Wniosek jest prosty: jeśli potrzebuję taniego, łatwego do sterowania napędu do układu, który nie pracuje bez przerwy, klasyczna wersja nadal ma sens. Jeśli liczy się długowieczność, cisza i wysoka sprawność, przewaga coraz częściej przechodzi na rozwiązania bezszczotkowe. Kiedy już wiadomo, czy w ogóle warto iść w ten kierunek, trzeba dobrać konkretny model do obciążenia.
Jak dobrać odpowiedni model do instalacji lub urządzenia
Ja zawsze zaczynam od danych pracy, a nie od samej etykiety na obudowie. Napięcie to dopiero początek. Dużo ważniejsze są moment, prędkość, czas pracy i sposób chłodzenia. W praktyce zostawiam też 20-30% zapasu momentu ponad obciążenie robocze, bo napęd bez marginesu bardzo szybko pokazuje swoje ograniczenia.
| Parametr | Na co patrzeć w praktyce |
|---|---|
| Napięcie zasilania | Musi pasować do instalacji i sterownika; zbyt niskie ograniczy obroty, zbyt wysokie skróci życie napędu. |
| Moment obrotowy | Ma pokryć opory startu i pracy, a nie tylko "ruszyć" mechanizm na papierze. |
| Prędkość znamionowa | Sprawdź, czy odpowiada wymaganej prędkości po uwzględnieniu przekładni. |
| Cykl pracy | Inny napęd wybiera się do krótkich impulsów, a inny do pracy ciągłej. |
| Chłodzenie | Przy obudowie zamkniętej albo słabej wentylacji łatwo o przegrzanie. |
| Sterownik | Powinien obsługiwać zmianę kierunku, ograniczenie prądu i najlepiej miękki start. |
| Warunki środowiskowe | Pył, wilgoć i wysoka temperatura skracają trwałość szybciej, niż zwykle się zakłada. |
Jeżeli mechanizm ma ruszać pod obciążeniem, patrzę nie tylko na sam silnik, ale też na przekładnię i cały układ napędowy. Częsty błąd polega na doborze modelu po obrotach bez sprawdzenia momentu na wyjściu. Wtedy wszystko wygląda dobrze do pierwszego uruchomienia. Kolejny krok to sposób sterowania, bo od niego zależy sprawność i trwałość całego układu.
Jak sterować obrotami i kierunkiem bez marnowania energii
Najwygodniejszym rozwiązaniem jest PWM, czyli modulacja szerokości impulsu. W praktyce oznacza to, że napęd dostaje energię w szybkich porcjach, a średnia moc jest regulowana bez dużych strat cieplnych. To zdecydowanie lepsze niż zwykły opornik w szeregu, który tylko zamienia część energii w ciepło. W aplikacjach energooszczędnych ten detal robi realną różnicę.
- PWM - daje płynną regulację obrotów i zwykle jest najbardziej ekonomiczne.
- Mostek H - pozwala zmieniać kierunek obrotów przez odwrócenie biegunowości.
- Miękki start - ogranicza udar prądowy, więc zmniejsza obciążenie szczotek i zasilania.
- Ograniczenie prądu - chroni napęd przy zablokowaniu wirnika lub gwałtownym wzroście oporu.
- Elementy tłumiące przepięcia - chronią elektronikę przy wyłączaniu obciążeń indukcyjnych.
Jeśli napęd ma tylko okazjonalnie zwalniać, prosty regulator też bywa wystarczający. Gdy jednak układ pracuje częściej, różnica między regulacją stratną a PWM staje się bardzo odczuwalna na rachunku za energię i temperaturze obudowy. To prowadzi do ostatniego praktycznego zagadnienia: błędów, które najczęściej skracają życie całego układu.
Najczęstsze błędy, które skracają żywotność
W serwisie najczęściej widzę nie tyle wadliwy produkt, ile źle dobrany albo źle eksploatowany napęd. Sam model może być poprawny, ale całość i tak zaczyna szwankować, jeśli zignoruje się kilka podstawowych zasad.
- Dobór wyłącznie po napięciu, bez sprawdzenia momentu i cyklu pracy.
- Brak zapasu przy rozruchu, przez co napęd pracuje na granicy możliwości.
- Długotrwała praca pod dużym obciążeniem bez odpowiedniego chłodzenia.
- Blokowanie wirnika lub częste przeciążenia, które podnoszą temperaturę i zużywają szczotki.
- Ignorowanie iskrzenia, hałasu i spadku obrotów, czyli pierwszych sygnałów zużycia.
- Zasilacz o zbyt małej wydajności prądowej, który powoduje niestabilną pracę całego układu.
- Zbyt częste starty i zatrzymania pod obciążeniem bez miękkiego rozruchu.
Jeśli widzę wyraźne nagrzewanie, zapach przegrzania albo niestabilne obroty, zaczynam od prostych rzeczy: szczotek, komutatora, obciążenia mechanicznego i jakości zasilania. W wielu przypadkach to wystarcza, żeby uniknąć kosztownej awarii. Zostaje już tylko praktyczne pytanie: kiedy taki napęd wybrałbym bez wahania, a kiedy od razu szukałbym innego rozwiązania.
Kiedy wybrałbym go bez wahania, a kiedy nie
Wybrałbym go wtedy, gdy potrzebuję prostego, taniego i dobrze sterowalnego napędu do pracy przerywanej, z możliwością łatwej zmiany kierunku i bez rozbudowanej elektroniki. To dobry wybór do automatyki pomocniczej, małych mechanizmów, urządzeń bateryjnych i układów, w których serwis jest prosty albo przewidziany od początku. W takich zastosowaniach klasyczne rozwiązanie nadal potrafi być najbardziej rozsądne.
Nie wybierałbym go natomiast do pracy ciągłej, mocno obciążonej, cichej i praktycznie bezobsługowej. Wtedy lepiej sprawdzają się napędy bezszczotkowe albo inne silniki dobrane do konkretnej charakterystyki obciążenia. Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: dobieram napęd do cyklu pracy i momentu, a nie do samego napięcia czy ceny katalogowej. To właśnie wtedy cały układ działa długo, spokojnie i bez niepotrzebnych strat.
