Opór elektryczny decyduje o tym, jak łatwo prąd przepływa przez przewodnik, kabel albo element grzejny. W praktyce rezystancja mówi mi, gdzie energia ucieka w ciepło, skąd biorą się spadki napięcia i kiedy zwykłe połączenie zaczyna robić się problemem. Poniżej rozkładam temat na definicję, pomiar i zastosowanie w instalacjach, bez nadmiaru teorii, ale z liczbami, które pomagają podjąć dobrą decyzję.
Najważniejsze fakty o oporze elektrycznym
- Jednostką oporu jest om (Ω), a 1 Ω oznacza 1 V przy 1 A.
- Na wartość wpływają materiał, długość, przekrój i temperatura przewodnika.
- W przewodach i stykach niski opór ogranicza straty energii oraz nagrzewanie.
- W grzałkach i opornikach wysoki opór jest zamierzony, bo zamienia prąd w ciepło.
- Pomiar ma sens tylko wtedy, gdy element jest odłączony od zasilania.

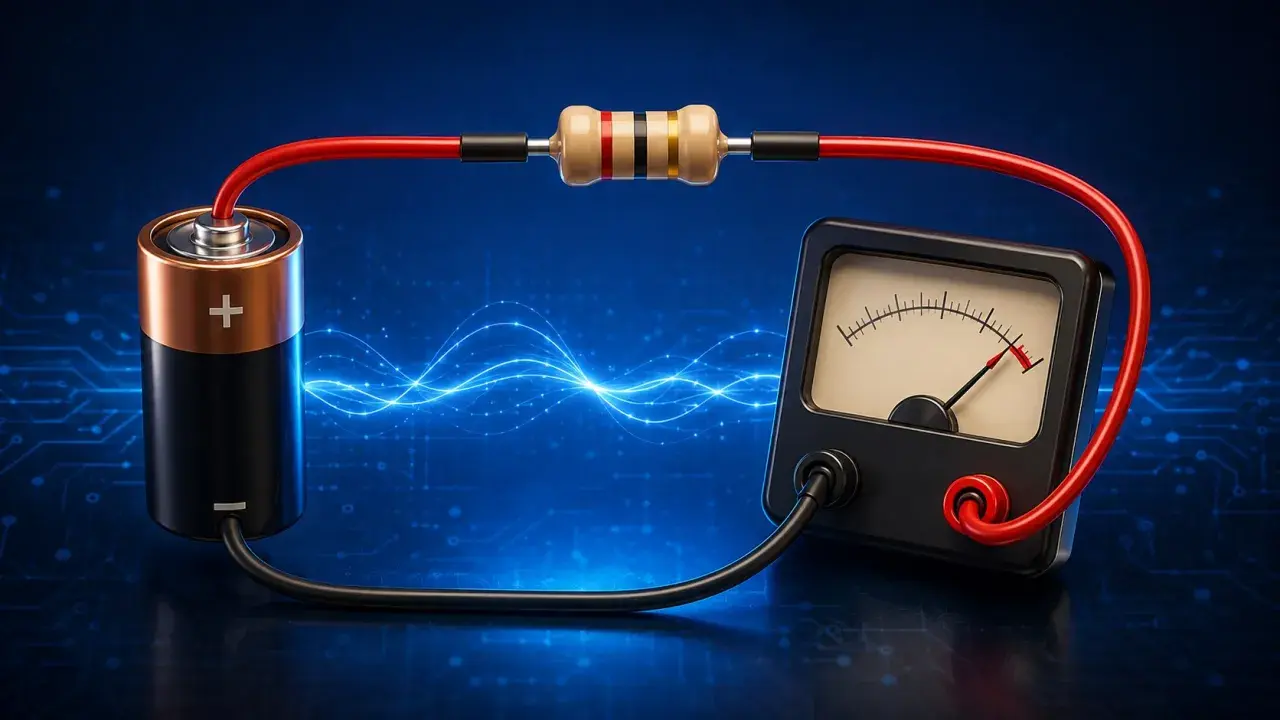

Czym jest opór elektryczny i jak go czytać
Najprościej mówiąc, opór elektryczny opisuje, jak mocno element utrudnia przepływ prądu. Jeśli napięcie jest stałe, a opór rośnie, natężenie spada. Zależność pokazuje prawo Ohma: R = U / I, gdzie R to opór, U to napięcie, a I to natężenie prądu.
To bardzo praktyczne narzędzie. Gdy mam 12 V i pobór 2 A, wychodzi 6 Ω. Gdy przy tym samym napięciu prąd spada do 1 A, opór rośnie do 12 Ω. Właśnie dlatego jeden element może działać jak zwykły przewód, a inny jak skuteczny „hamulec” dla prądu.
Warto pamiętać, że nie każdy element zachowuje się liniowo. W rezystorach klasycznych wartość jest dość stabilna, ale w żarówkach, diodach, termistorach czy półprzewodnikach opór zmienia się wraz z temperaturą i napięciem. Ja zawsze zakładam, że sama liczba z miernika nie mówi jeszcze wszystkiego bez kontekstu pracy układu.
Jeśli chcesz przewidzieć, czy przewód będzie się grzał albo czy zasilacz nie „zgubi” napięcia, trzeba sprawdzić, od czego ta wartość zależy. I tu wchodzi teoria, która w praktyce ma bardzo konkretne skutki.
Od czego zależy opór przewodnika
W przewodniku najważniejsze są trzy rzeczy: długość, przekrój i materiał. Zależność zapisuje się wzorem R = ρ·l/A, gdzie ρ to opór właściwy materiału, l długość, a A pole przekroju. To znaczy wprost: im dłuższy przewód i im mniejszy przekrój, tym większy opór.
Ja zawsze dorzucam do tego temperaturę. W metalach opór zwykle rośnie wraz z nagrzewaniem, więc rozgrzany kabel, luźny zacisk albo skorodowane połączenie zachowują się gorzej niż „na zimno”. W praktyce właśnie dlatego słaby styk potrafi być większym problemem niż sama żyła przewodu.
| Materiał | Opór właściwy ρ przy ok. 20°C | Co to oznacza w praktyce |
|---|---|---|
| Miedź | ok. 0,0175 Ω·mm²/m | Bardzo dobry wybór na przewody, szyny i uzwojenia |
| Aluminium | ok. 0,028 Ω·mm²/m | Lekkie przewody i linie, ale większy przekrój niż przy miedzi |
| Stal | ok. 0,10-0,60 Ω·mm²/m | Gorszy przewodnik, częściej w konstrukcjach niż w torach prądowych |
| Nichrom | ok. 1,0-1,2 Ω·mm²/m | Świetny do grzałek i elementów oporowych |
Najwięcej problemów w instalacji nie robi sam odcinek kabla, tylko słaby styk. Utleniony zacisk, poluzowana śruba albo źle zaciśnięta końcówka potrafią podnieść opór bardziej niż kilka metrów przewodu. Stąd w praktyce tak ważna jest jakość połączeń, a nie tylko średnica żyły.
Te zależności najłatwiej zweryfikować w pomiarze, bo sama teoria szybko przestaje wystarczać, gdy trzeba ocenić konkretny obwód.
Jak zmierzyć go poprawnie miernikiem
Najprostszy pomiar robi się multimetrem ustawionym na zakres Ω. Zasada jest prosta, ale błąd najczęściej pojawia się nie w samym odczycie, tylko w przygotowaniu obwodu. Jeśli element jest pod napięciem albo połączony z innymi gałęziami układu, wynik będzie mylący.
- Odłącz zasilanie i upewnij się, że układ jest rozładowany.
- W miarę możliwości odseparuj badany element od reszty obwodu.
- Podłącz przewody pomiarowe i sprawdź ich własny opór, bo w tanich miernikach bywa to 0,2-0,5 Ω.
- Wybierz odpowiedni zakres lub tryb auto i odczytaj wartość.
- Porównaj wynik z dokumentacją albo z wartością wyliczoną z długości przewodu i przekroju.
Tryb „ciągłość” przydaje się tylko do szybkiej oceny, czy obwód jest przerwany. Nie zastępuje dokładnego pomiaru, zwłaszcza gdy interesują cię małe wartości rzędu dziesiątych albo setnych oma.
Przy bardzo małych wartościach warto użyć funkcji REL/zero albo po prostu odjąć opór przewodów pomiarowych. Bez tego łatwo uznać dobry styk za zły albo odwrotnie.
W praktyce miernik ma dać odpowiedź na pytanie: czy to jest normalny wynik dla tego odcinka, czy już sygnał usterki? Tę różnicę najlepiej widać w konkretnych zastosowaniach.
Gdzie niski opór pomaga, a wysoki robi szkody
W instalacjach energetycznych opór nie jest ani dobry, ani zły sam w sobie. Znaczenie ma dopiero w kontekście miejsca, prądu i celu pracy elementu. W przewodzie zasilającym chcę go możliwie niskiego, a w grzałce dokładnie odwrotnie.
| Zastosowanie | Pożądany poziom oporu | Dlaczego to ważne |
|---|---|---|
| Przewody zasilające i szyny | Jak najniższy | Ogranicza spadek napięcia i straty energii |
| Zaciski, złącza, kostki | Bardzo niski i stabilny | Chroni przed lokalnym przegrzaniem i uszkodzeniem izolacji |
| Przewody w PV i bateriach | Jak najniższy | Przy wyższych prądach każdy ułamek oma ma znaczenie |
| Shunt pomiarowy | Niski, ale ściśle kontrolowany | Pozwala mierzyć prąd na podstawie spadku napięcia |
| Grzałki i oporniki mocy | Celowo wysoki | Ma zamienić energię elektryczną w ciepło |
W praktyce najwięcej mówi wzór P = I²R. Przy prądzie 10 A i oporze 0,2 Ω wydziela się 20 W ciepła. Przy 20 A i 0,5 Ω robi się już 200 W. To nie jest abstrakcja z podręcznika, tylko temperatura obudowy, zacisku albo przewodu po kilku minutach pracy.
W systemach fotowoltaicznych, bateriach i ogrzewaniu elektrycznym ten efekt widać szybko: straty obniżają sprawność, a temperatura przyspiesza zużycie materiału. Tu właśnie opór połączeń staje się ważniejszy niż sama teoria, bo wpływa bezpośrednio na koszty pracy instalacji.
Skoro wiadomo już, gdzie warto dążyć do niskiego oporu, a gdzie jest on narzędziem, zostaje jeszcze druga strona tematu: typowe błędy, które psują ocenę całego układu.
Najczęstsze błędy przy ocenie oporu
Najczęściej widzę pięć pomyłek, które dają fałszywy obraz sytuacji:
- Mylenie oporu przewodu z oporem właściwym materiału.
- Pomiar na pracującym obwodzie, który daje przypadkowy lub niebezpieczny wynik.
- Ignorowanie temperatury i jakości styków.
- Traktowanie sygnału „buzzer” jak dokładnego pomiaru.
- Dobór przewodu wyłącznie po cenie, bez uwzględnienia prądu i długości trasy.
Przy dużych prądach nawet niewielka różnica przekroju ma znaczenie, a przy dłuższych odcinkach DC spadek napięcia bywa ważniejszy niż sama wartość na tabliczce. Dlatego ja zawsze patrzę na cały tor przepływu, nie tylko na pojedynczy element.
Jeżeli wszystko to zsumować, wychodzi prosty wniosek: nie ma jednego „dobrego” oporu. Jest tylko opór dobrany do roli, jaką ma pełnić element w konkretnym układzie.
Co sprawdzam, zanim uznam opór za problem
Jeżeli coś w obwodzie grzeje się bardziej niż powinno albo napięcie znika na trasie, zaczynam od kilku prostych pytań. Ten porządek oszczędza czas i pozwala odróżnić realną usterkę od normalnego zachowania układu.
- Czy chodzi o przewód, styk, czy element grzejny?
- Jaki prąd płynie i jak długi jest odcinek?
- Jaki jest materiał oraz przekrój żyły?
- Czy połączenia są czyste, dociśnięte i wolne od korozji?
- Czy wynik pomiaru odnosisz do temperatury, w której układ faktycznie pracuje?
Jeśli te pięć punktów masz pod kontrolą, łatwiej dobrać przewód, ocenić spadek napięcia i od razu zobaczyć, czy problemem jest sam element, czy tylko słabe połączenie. W praktyce właśnie to rozróżnienie najczęściej decyduje o sprawności, bezpieczeństwie i trwałości instalacji.
