W tym artykule zagłębimy się w fascynujący świat pomp ciepła, rozkładając na czynniki pierwsze ich zasadę działania i kluczowe schematy. Zrozumienie, jak te ekologiczne urządzenia przekształcają energię z otoczenia w ciepło dla Twojego domu, jest kluczowe dla świadomego wyboru i efektywnego użytkowania. Przygotuj się na podróż przez cykl termodynamiczny, poznając główne komponenty i różnice między poszczególnymi typami pomp, co pozwoli Ci podjąć najlepszą decyzję dla Twojej nieruchomości.
Pompa ciepła działa na zasadzie obiegu termodynamicznego poznaj schemat i kluczowe elementy
- Działanie pompy ciepła opiera się na odwróconym obiegu Carnota, z kluczowymi elementami: parownikiem, sprężarką, skraplaczem i zaworem rozprężnym.
- Instalacja składa się z trzech obiegów: źródła dolnego (pobór ciepła z otoczenia), termodynamicznego pompy (przetwarzanie energii) i źródła górnego (oddanie ciepła do budynku).
- Wyróżnia się pompy powietrzne (najprostsze w montażu), gruntowe (stabilne, z kolektorem) i wodne (najwydajniejsze, wymagające studni), każda z nieco innym schematem obiegu dolnego.
- Kluczowe wskaźniki efektywności to COP (chwilowy) i SCOP (sezonowy), z wartościami 3.5-5.0 dla nowoczesnych pomp w polskich warunkach.
- Nowoczesne pompy powietrzne efektywnie grzeją dom nawet przy temperaturach do -20°C/-25°C, często wspierane grzałką elektryczną w ekstremalnych warunkach.
- Elementy takie jak bufor ciepła, zawór trójdrogowy czy zabezpieczenia są kluczowe dla wydajności, stabilności i bezpieczeństwa całej instalacji.
Krok po kroku: Magia obiegu termodynamicznego w pompie ciepła
- Parowanie: W parowniku czynnik chłodniczy o niskiej temperaturze wrzenia pobiera ciepło z otoczenia (powietrza, gruntu lub wody). Pod wpływem tego ciepła czynnik zmienia stan skupienia z ciekłego na gazowy.
- Sprężanie: Gazowy czynnik trafia do sprężarki, gdzie jego ciśnienie i temperatura są znacząco podnoszone. To kluczowy etap, który "koncentruje" energię cieplną.
- Skraplanie: Gorący czynnik pod wysokim ciśnieniem przepływa przez skraplacz. Tutaj oddaje swoje ciepło do instalacji grzewczej budynku (np. do wody krążącej w ogrzewaniu podłogowym lub grzejnikach), jednocześnie zmieniając stan skupienia z gazowego na ciekły.
- Rozprężanie: Ciecz o wysokim ciśnieniu przechodzi przez zawór rozprężny, gdzie następuje gwałtowne obniżenie ciśnienia i temperatury. Czynnik jest teraz gotowy do ponownego pobrania ciepła w parowniku, zamykając tym samym cykl.
Ten odwrócony obieg Carnota pozwala na efektywne przenoszenie energii cieplnej z miejsca o niższej temperaturze do miejsca o wyższej temperaturze, co jest podstawą działania pompy ciepła.
Główne role w tym spektaklu: Sprężarka, parownik, skraplacz i zawór rozprężny
- Parownik: To tutaj pompa ciepła "pobiera" darmową energię z otoczenia. Czynnik chłodniczy o niskiej temperaturze wrzenia paruje, odbierając ciepło z powietrza, gruntu lub wody.
- Sprężarka: Serce układu. Podnosi ciśnienie i temperaturę gazowego czynnika chłodniczego, co jest niezbędne do efektywnego przekazania ciepła do instalacji grzewczej.
- Skraplacz: W tym elemencie gorący czynnik chłodniczy oddaje ciepło do systemu grzewczego budynku, jednocześnie skraplając się i przygotowując do dalszego obiegu.
- Zawór rozprężny: Odpowiada za obniżenie ciśnienia i temperatury czynnika chłodniczego, przygotowując go do ponownego cyklu parowania i pobierania ciepła z otoczenia.

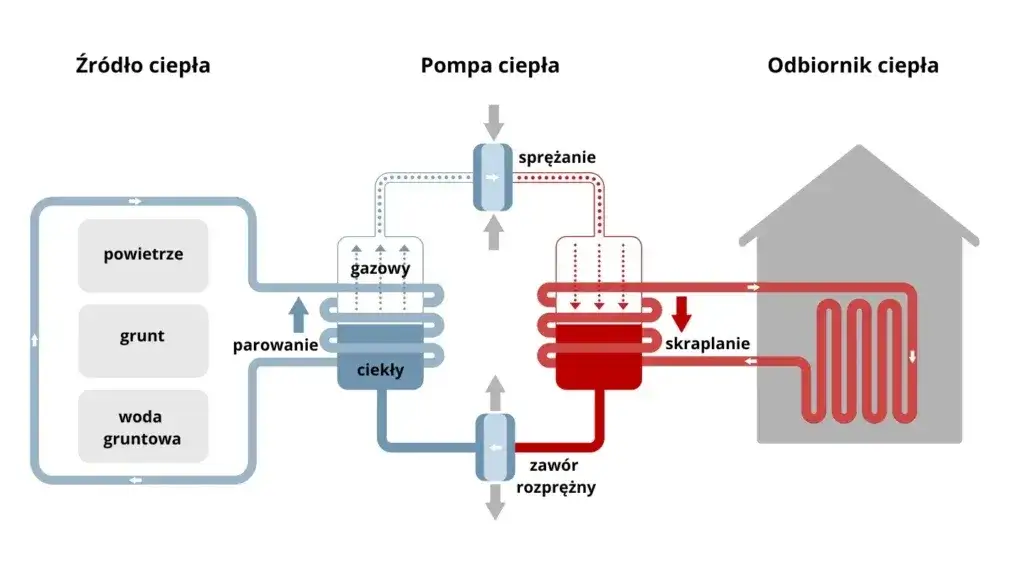

Wizualizacja procesu: Przejrzysty schemat działania pompy ciepła, który zrozumie każdy
Zrozumienie ideowego schematu działania pompy ciepła jest kluczowe do pojmowania całego procesu. Taki schemat powinien w klarowny sposób przedstawiać wspomniany odwrócony obieg termodynamiczny. Powinien ukazywać przepływ czynnika chłodniczego między głównymi komponentami: parownikiem, sprężarką, skraplaczem i zaworem rozprężnym. Dodatkowo, schemat powinien ilustrować, skąd pompa pobiera ciepło (obieg dolny) i gdzie je oddaje (obieg górny), co daje pełen obraz jej pracy.
Schemat instalacji: co łączy pompę z Twoim domem i otoczeniem?
Trzy kluczowe obiegi: Jak ciepło z zewnątrz trafia do Twoich grzejników?
Instalacja pompy ciepła to nie tylko sam moduł grzewczy, ale cały system składający się z trzech powiązanych ze sobą obiegów. Pierwszy to obieg źródła dolnego, odpowiedzialny za pobieranie energii cieplnej z otoczenia. Drugi to obieg termodynamiczny pompy ciepła, gdzie zachodzi właściwe przetwarzanie energii. Trzeci, obieg źródła górnego, to instalacja grzewcza w Twoim domu, która odbiera ciepło i rozprowadza je po pomieszczeniach lub podgrzewa wodę użytkową.
Obieg dolny: Skąd pompa czerpie darmową energię?
Obieg źródła dolnego to system, dzięki któremu pompa ciepła efektywnie wykorzystuje energię zgromadzoną w otoczeniu. W zależności od typu pompy, może to być jednostka zewnętrzna z wentylatorem zasysająca ciepłe powietrze (pompa powietrzna), kolektor poziomy lub pionowy umieszczony w gruncie (pompa gruntowa), lub system dwóch studni (czerpalnej i zrzutowej) dla pomp wodnych. W przypadku pomp gruntowych, często stosuje się roztwór glikolu jako czynnik pośredniczący, który krąży w rurach i odbiera ciepło z ziemi.
Obieg górny: Jak pompa ciepła współpracuje z ogrzewaniem podłogowym i CWU?
Obieg źródła górnego to instalacja, która efektywnie rozprowadza ciepło wyprodukowane przez pompę w całym budynku. Najczęściej jest to ogrzewanie podłogowe lub grzejniki niskotemperaturowe, które doskonale współpracują z pompami ciepła ze względu na ich niższe temperatury zasilania. Pompa ciepła jest również zintegrowana z zasobnikiem ciepłej wody użytkowej (CWU), zapewniając stały dostęp do gorącej wody w kranach.

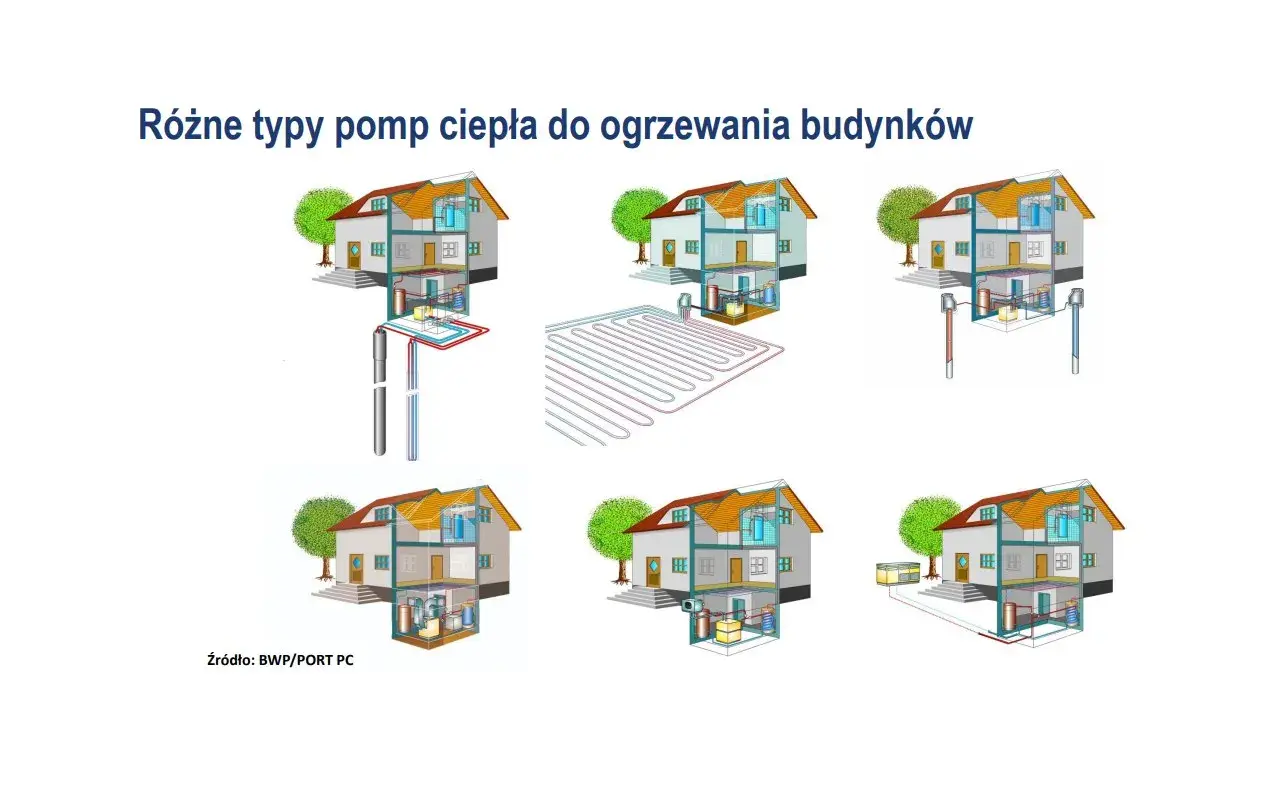

Czy każdy schemat jest taki sam? Różnice w działaniu popularnych typów pomp
Pompa powietrzna (powietrze-woda): Dlaczego schemat jej działania jest najprostszy?
Pompy powietrzne, zwane również powietrze-woda, są obecnie najczęściej wybieranym rozwiązaniem w Polsce. Ich schemat działania jest relatywnie prosty, ponieważ głównym elementem pobierającym ciepło z otoczenia jest jednostka zewnętrzna wyposażona w wentylator. Wentylator zasysa powietrze, a wymiennik ciepła (parownik) odbiera z niego energię cieplną, która następnie jest przetwarzana wewnątrz urządzenia. Prosta konstrukcja i mniejsze wymagania instalacyjne sprawiają, że są one łatwiejsze i tańsze w montażu.
Jak wentylator i parownik współpracują, by "wyciągnąć" ciepło z mroźnego powietrza?
W pompach powietrznych wentylator odgrywa kluczową rolę, wymuszając przepływ powietrza przez parownik. Nawet gdy temperatura zewnętrzna jest niska, powietrze nadal zawiera energię cieplną. Parownik, wypełniony czynnikiem chłodniczym o bardzo niskiej temperaturze wrzenia, efektywnie odbiera to ciepło. Czynnik paruje, a powstała para jest następnie sprężana, co podnosi jej temperaturę do poziomu umożliwiającego ogrzanie wody w instalacji grzewczej.
Monoblok vs. Split: Kluczowe różnice w schemacie połączeń, które musisz znać
| Typ pompy | Kluczowe różnice w schemacie i montażu |
|---|---|
| Monoblok | Wszystkie kluczowe komponenty obiegu chłodniczego (sprężarka, parownik, skraplacz, zawór rozprężny) znajdują się w jednej, szczelnej jednostce zewnętrznej. Do budynku prowadzone są jedynie przewody wodne (powrót i zasilanie). Montaż jest prostszy, a ryzyko wycieku czynnika chłodniczego minimalne. |
| Split | Układ chłodniczy jest podzielony na dwie części: jednostkę zewnętrzną (zwykle parownik i sprężarkę) oraz jednostkę wewnętrzną (zwykle skraplacz i pompę obiegową). Obie jednostki połączone są rurami z czynnikiem chłodniczym. Wymaga to specjalistycznego montażu i napełniania czynnikiem. |
Pompa gruntowa (solanka-woda): Jak wygląda schemat instalacji z kolektorem w ziemi?
Pompy gruntowe, nazywane również solanka-woda, wykorzystują stabilne źródło ciepła jakim jest grunt. Schemat ich działania wymaga zastosowania kolektora gruntowego, który może być ułożony poziomo na dużej powierzchni lub pionowo w postaci odwiertów. W obiegu dolnym krąży zazwyczaj roztwór glikolu (tzw. solanka), który odbiera ciepło z ziemi i przekazuje je do pompy ciepła. Dzięki stabilnej temperaturze gruntu, pompy te charakteryzują się wysoką i przewidywalną wydajnością przez cały rok.
Kolektor poziomy czy pionowy? Wpływ wyboru na schemat i działanie systemu
Wybór między kolektorem poziomym a pionowym ma istotny wpływ na schemat instalacji i jej efektywność. Kolektor poziomy wymaga dużej powierzchni działki, ponieważ rury układane są na niewielkiej głębokości. Kolektor pionowy, realizowany przez odwierty, zajmuje znacznie mniej miejsca na powierzchni, ale jego wykonanie jest zazwyczaj droższe. Oba typy efektywnie pobierają ciepło z gruntu, ale ich rozmieszczenie i sposób instalacji różnią się znacząco na schemacie.
Pompa wodna (woda-woda): Schemat dla najbardziej wydajnego, ale i wymagającego rozwiązania
Pompy wodne, czyli woda-woda, są uznawane za najbardziej wydajne spośród wszystkich typów pomp ciepła. Ich schemat działania opiera się na poborze wody z naturalnego źródła, takiego jak studnia głębinowa lub pobliski zbiornik wodny. Wymaga to zastosowania dwóch studni: jednej czerpalnej, z której pobierana jest woda, oraz drugiej zrzutowej, do której odprowadzana jest schłodzona woda. Wysoka temperatura wody gruntowej przez cały rok zapewnia stabilną pracę i najwyższe współczynniki efektywności, jednak wymaga specyficznych warunków lokalizacyjnych i odpowiednich pozwoleń.
Kluczowe elementy na schemacie, które gwarantują wydajność i bezpieczeństwo
Rola bufora ciepła w instalacji: Kiedy jest niezbędny na Twoim schemacie?
Bufor ciepła jest często kluczowym elementem na schemacie instalacji pompy ciepła, szczególnie w systemach grzewczych. Jego główną rolą jest gromadzenie nadmiaru ciepła wyprodukowanego przez pompę. Dzięki temu bufor stabilizuje pracę urządzenia, zapobiegając częstym cyklom załączania i wyłączania, co znacząco wydłuża żywotność pompy. W systemach powietrze-woda bufor jest również niezbędny do prawidłowego przebiegu funkcji odszraniania.
Zawór trójdrogowy: Jak pompa decyduje, czy grzać dom, czy wodę w kranie?
Zawór trójdrogowy pełni funkcję inteligentnego zarządcy przepływu ciepła w instalacji. Jego zadaniem jest priorytetyzacja podgrzewania ciepłej wody użytkowej (CWU) nad ogrzewaniem budynku. Gdy temperatura CWU spadnie poniżej zadanego poziomu, zawór przekierowuje całe ciepło z pompy do zasobnika CWU. Gdy zasobnik jest już nagrzany, zawór otwiera drogę ciepłu do instalacji grzewczej domu. Jest to kluczowy element zapewniający komfort cieplny i dostęp do gorącej wody.
Zabezpieczenia na schemacie: Dlaczego naczynie wzbiorcze i zawory bezpieczeństwa są tak ważne?
Każdy profesjonalny schemat instalacji pompy ciepła uwzględnia niezbędne elementy zabezpieczające. Naczynie wzbiorcze (zwane też przeponowym) kompensuje zmiany objętości wody w instalacji spowodowane jej ogrzewaniem, zapobiegając nadmiernemu wzrostowi ciśnienia. Zawory bezpieczeństwa działają jak ostateczna bariera, automatycznie otwierając się i odprowadzając nadmiar wody lub pary, gdy ciśnienie przekroczy bezpieczny poziom. Te elementy są absolutnie kluczowe dla bezpiecznego i bezawaryjnego działania całego systemu.
Jak odczytać wydajność ze schematu? Zrozumieć COP i SCOP
COP vs. SCOP: Czym różnią się te wskaźniki i który jest ważniejszy?
COP (Coefficient of Performance) to chwilowy wskaźnik efektywności pompy ciepła, określający stosunek ilości wyprodukowanego ciepła do zużytej energii elektrycznej w danym momencie. Jest on bardzo zależny od temperatury zewnętrznej. Bardziej miarodajnym wskaźnikiem jest SCOP (Seasonal Coefficient of Performance), który uwzględnia pracę pompy przez cały sezon grzewczy, biorąc pod uwagę zmienne warunki temperaturowe. Dla nowoczesnych pomp ciepła w polskich warunkach klimatycznych, SCOP wynosi zazwyczaj od 3,5 do ponad 5,0, co oznacza, że z każdej zużytej jednostki energii elektrycznej pompa dostarcza od 3,5 do ponad 5 jednostek energii cieplnej.
Jak temperatura zewnętrzna wpływa na schemat działania i efektywność pompy?
Temperatura zewnętrzna ma bezpośredni wpływ na efektywność pracy pompy ciepła. Im niższa temperatura otoczenia, tym trudniej jest pobrać z niego energię cieplną. W efekcie, COP i SCOP spadają. Nowoczesne pompy ciepła są projektowane tak, aby działać efektywnie nawet w niskich temperaturach, ale w ekstremalnie mroźne dni ich wydajność może być obniżona. Schemat działania pompy jest w takich warunkach często modyfikowany przez sterownik, który może np. uruchomić dodatkową grzałkę elektryczną.
Mit grzałki elektrycznej: Czy na pewno jest to zło konieczne?
Grzałka elektryczna w pompie ciepła często budzi kontrowersje, ale nie jest "złem koniecznym" w każdym przypadku. Jej głównym zadaniem jest wspomaganie pracy pompy w bardzo niskich temperaturach (poniżej -20°C/-25°C), kiedy wydajność pompy spada. W takich sytuacjach grzałka zapewnia utrzymanie komfortu cieplnego w budynku. W większości przypadków, zwłaszcza przy odpowiednio dobranym urządzeniu i instalacji, grzałka elektryczna uruchamia się sporadycznie, a jej praca nie generuje znacząco wyższych kosztów eksploatacji.
Schemat działania w praktyce: Najczęstsze pytania i wątpliwości użytkowników
Czy pompa ciepła skutecznie ogrzeje dom przy -25°C? Analiza pracy w ekstremalnych warunkach
Tak, nowoczesne pompy ciepła typu powietrze-woda są w stanie efektywnie ogrzewać dom nawet przy temperaturach sięgających -20°C, a często nawet -25°C. W takich ekstremalnych warunkach, ich wydajność może być niższa, a do utrzymania pożądanej temperatury w budynku często wykorzystywana jest wspomagająca grzałka elektryczna. Kluczowe jest odpowiednie dobranie mocy pompy do zapotrzebowania cieplnego budynku, aby minimalizować potrzebę korzystania z dodatkowego źródła ciepła.
Jak wygląda schemat podłączenia pompy do istniejącej instalacji grzejnikowej?
Podłączenie pompy ciepła do istniejącej instalacji grzejnikowej jest możliwe, ale wymaga dokładnej analizy. Tradycyjne grzejniki często pracują przy wyższych temperaturach zasilania niż te, które są optymalne dla pomp ciepła. Schemat podłączenia musi uwzględniać możliwość pracy pompy z niższą temperaturą zasilania (np. 45-55°C), co może oznaczać, że istniejące grzejniki będą musiały zostać wymienione na większe lub zastosowane zostanie ogrzewanie podłogowe. Warto skonsultować się ze specjalistą, aby ocenić stan istniejącej instalacji.
Funkcja odszraniania (defrost): Co dzieje się w pompie, gdy na zewnątrz pojawia się lód?
Funkcja odszraniania (defrost) jest kluczowa dla prawidłowego działania pomp ciepła typu powietrze-woda w okresie zimowym. Gdy temperatura powietrza jest niska i wilgotna, na elementach zewnętrznych pompy, zwłaszcza na parowniku, może osadzać się lód. Wówczas pompa automatycznie przełącza się w tryb odszraniania. W tym procesie, pompa na krótki czas odwraca cykl pracy, wykorzystując ciepło z instalacji grzewczej do roztopienia lodu. Jest to niezbędne do utrzymania efektywności wymiany ciepła i zapobiegania uszkodzeniom.
