W kotłowni zabezpieczenie elektryczne ma chronić nie tylko przewody, ale też elektronikę sterującą, pompy, zapalarkę i osprzęt pomocniczy. Rodzaje bezpieczników różnią się sposobem działania, szybkością reakcji i zakresem zastosowań, więc ten sam element nie zawsze pasuje do każdego kotła. W tym tekście pokazuję, które rozwiązania spotyka się najczęściej, jak czytać ich oznaczenia i jak nie pomylić ochrony obwodu z ochroną samego urządzenia.
Najkrócej o zabezpieczeniach w kotłowni
- W kotłach najczęściej spotyka się wyłączniki nadprądowe, wkładki topikowe i małe bezpieczniki na płytach sterujących.
- Wkładka gG/gL chroni głównie przewody, aM lepiej znosi rozruch silnika, a F i T dotyczą przede wszystkim elektroniki.
- Wyłącznik nadprądowy można ponownie załączyć, bezpiecznik topikowy po zadziałaniu trzeba wymienić.
- W kotle ważny jest też bezpiecznik termiczny, który reaguje na temperaturę, nie na prąd.
- Dobór zabezpieczenia robi się pod obwód, przewód i instrukcję urządzenia, a nie „na oko”.
Dlaczego w kotle ważny jest nie tylko bezpiecznik, ale cały układ ochrony
W praktyce rzadko chodzi o jeden samotny element. W kotłach gazowych, pelletowych i pompach ciepła ochrona obejmuje zwykle cały obwód zasilania, a wewnątrz urządzenia dodatkowo płytę sterującą i elementy wykonawcze. Bezpiecznik topikowy odcina zasilanie po przekroczeniu dopuszczalnego prądu, wyłącznik nadprądowy robi to samo, ale jest wielokrotnego użytku, a bezpiecznik termiczny reaguje na przegrzanie, nie na przeciążenie. Ja zawsze rozdzielam te pojęcia, bo od tego zależy, czy szukasz usterki w instalacji, czy w samym urządzeniu.
Warto też pamiętać, że wyłącznik różnicowoprądowy to osobna historia. Chroni człowieka przed skutkami upływu prądu do ziemi, ale nie zastępuje bezpiecznika ani wyłącznika nadprądowego. Kiedy już to rozdzielisz, dużo łatwiej czytać oznaczenia na aparatach w rozdzielnicy i sensownie ocenić, co faktycznie ma chronić kocioł.
Najczęściej spotykane zabezpieczenia i do czego służą
To właśnie tutaj najczęściej pojawia się zamieszanie. W obiegu domowym i w kotłowni spotyka się kilka grup zabezpieczeń, które wyglądają podobnie, ale pracują inaczej.
| Typ | Jak działa | Gdzie spotkasz | Co daje w praktyce |
|---|---|---|---|
| Wkładka topikowa gG/gL | Topi się przy przeciążeniu lub zwarciu | Rozdzielnice, zasilanie przewodów, większe obwody | Uniwersalna ochrona kabli i przewodów |
| Wkładka aM | Chroni głównie przed zwarciem, słabiej przed przeciążeniem | Silniki, napędy, pompy w większych układach | Lepiej znosi rozruch niż zwykła wkładka ogólna |
| Bezpiecznik szybki F | Reaguje bardzo szybko | Elektronika, zasilacze, płytki sterujące | Ogranicza ryzyko uszkodzenia wrażliwych elementów |
| Bezpiecznik zwłoczny T | Toleruje krótki prąd rozruchowy | Układy z chwilowym wzrostem poboru prądu | Nie przepala się od każdego krótkiego impulsu |
| Wyłącznik nadprądowy B/C/D | Wyłącza obwód przy przeciążeniu i zwarciu | Domowe obwody kotła, pompy, automatyka | Łatwy reset po awarii, jeśli przyczyna ustąpiła |
| Bezpiecznik termiczny | Reaguje na temperaturę, nie na prąd | Palnik, układ spalinowy, wnętrze kotła | Chroni przed przegrzaniem elementów |
W praktyce najważniejsza różnica jest taka, że wkładka topikowa po zadziałaniu zwykle wymaga wymiany, a wyłącznik nadprądowy możesz załączyć ponownie. Z kolei bezpiecznik termiczny nie jest zamiennikiem zabezpieczenia prądowego, tylko osobną ochroną temperatury. To prowadzi do kolejnego pytania: który z tych typów ma sens w konkretnym kotle.
Jak dobrać zabezpieczenie do kotła, pompy i automatyki
Przy doborze nie zaczynam od nazwy aparatu, tylko od obciążenia. Inaczej dobiera się obwód elektroniki kotła, inaczej silnik pompy obiegowej, a jeszcze inaczej napęd podajnika pelletu czy dodatkową automatykę w kotłowni. Najpierw sprawdzam tabliczkę znamionową urządzenia, potem przekrój przewodu, a dopiero na końcu charakterystykę zabezpieczenia.
- Do elektroniki i delikatnych modułów zwykle lepiej pasuje zabezpieczenie szybkie albo wyłącznik o łagodniejszej charakterystyce.
- Do pomp, wentylatorów i innych odbiorników z rozruchem prądowym częściej stosuje się charakterystykę C, a w trudniejszych przypadkach D.
- W prostych obwodach domowych najczęściej zaczyna się od charakterystyki B, ale tylko wtedy, gdy producent i przekrój przewodu na to pozwalają.
- W kotle gazowym lub pompie ciepła nie wolno zwiększać wartości zabezpieczenia tylko po to, żeby „przestało wybijać”.
| Charakterystyka | Typowy próg zadziałania | Gdzie ma sens | Kiedy uważać |
|---|---|---|---|
| B | około 3-5 × In | Elektronika, oświetlenie, proste obwody | Może być zbyt czuła przy większym rozruchu |
| C | około 5-10 × In | Pompy, wentylatory, małe silniki | Nie powinna być „receptą” na każdą awarię |
| D | około 10-20 × In | Duży rozruch, przemysł, specyficzne układy | W domu używa się jej rzadziej i tylko z uzasadnieniem |
Przy wkładkach topikowych patrzę podobnie: gG/gL nadaje się do ochrony przewodów, a aM traktuję jako rozwiązanie dla silników i napędów, gdzie rozruch nie powinien od razu wywołać niepotrzebnego odcięcia. Jeśli masz w kotłowni falownik, sterownik lub rozbudowaną automatykę, szybka wkładka F bywa lepsza niż klasyczna wkładka uniwersalna. Po takim doborze łatwiej odróżnić zwykłą awarię od sygnału, że w instalacji dzieje się coś poważniejszego.
Co oznacza, że bezpiecznik znowu się przepala
Jeśli to zdarza się raz po burzy albo po krótkim przepięciu, przyczyna bywa banalna. Jeśli wraca po każdej próbie uruchomienia, traktuję to jak objaw usterki, a nie „złego bezpiecznika”.
- Zwarcie na płycie sterującej lub w wiązce przewodów.
- Uszkodzona pompa, wentylator albo zapalarka z wyraźnym poborem startowym.
- Zawilgocenie elementów w kotłowni, zwłaszcza po zalaniu lub kondensacji.
- Przepięcie po burzy albo po problemach w sieci zasilającej.
- Zablokowany przepływ ciepła, jeśli zadziałał bezpiecznik termiczny.
W takiej sytuacji nie wkładam „mocniejszego” bezpiecznika na próbę. To częsty błąd, który może skończyć się spaleniem elektroniki albo przewodów, a w skrajnym przypadku również utratą ochrony przeciwpożarowej. Jeśli bezpiecznik topikowy przepala się ponownie albo kocioł zgłasza błąd po jego wymianie, sensowniejszy jest serwis niż kolejne zgadywanie. Dzięki temu przechodzimy do ostatniej rzeczy, która oszczędza czas i pieniądze najbardziej: profilaktyki.
Jak ograniczyć fałszywe awarie bezpieczników w kotłowni
Najwięcej kłopotów widzę nie tam, gdzie zabezpieczenie jest „złe”, tylko tam, gdzie instalacja została potraktowana po macoszemu. W kotłowni kilka prostych nawyków robi większą różnicę niż wymiana kolejnych wkładek.

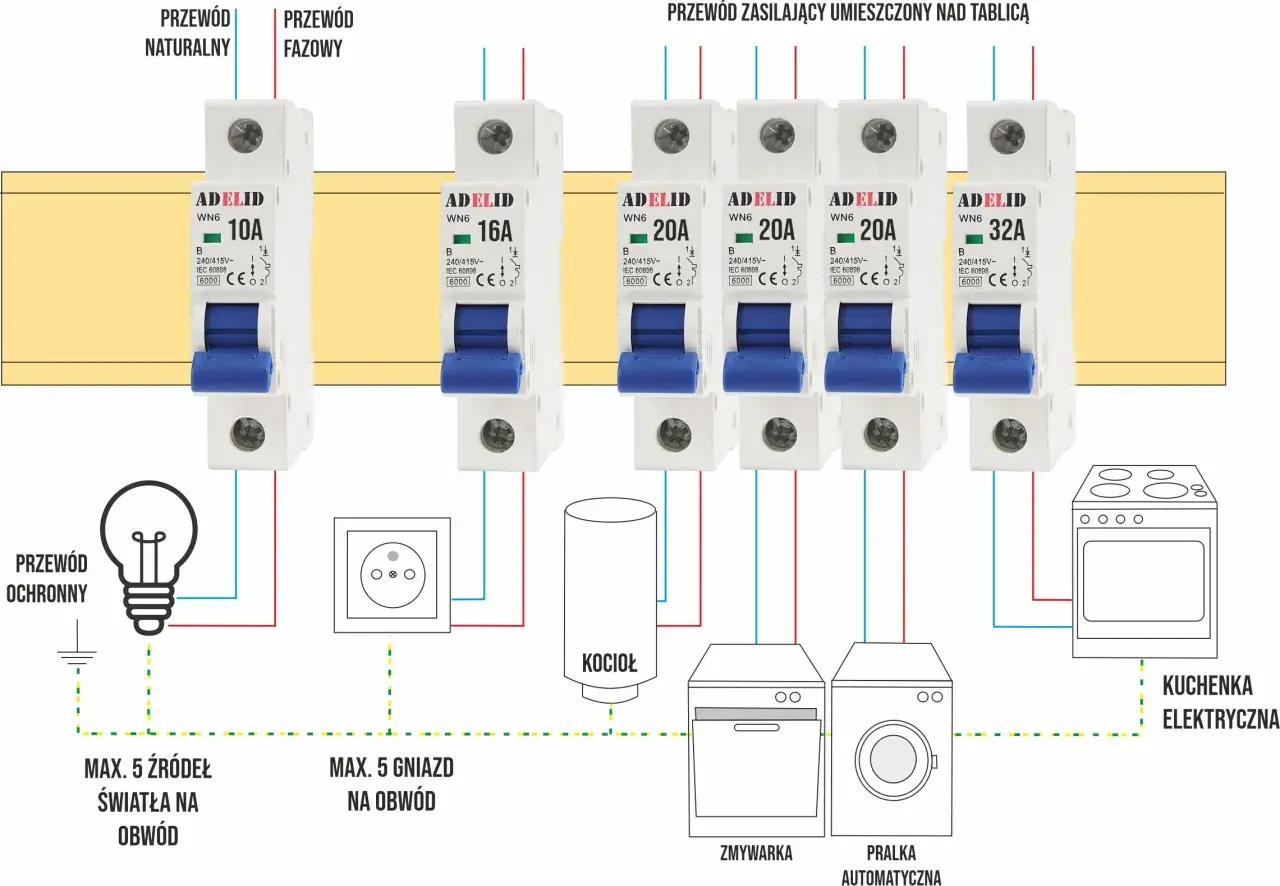

- Trzymaj kocioł na osobnym obwodzie, a nie razem z przypadkowymi odbiornikami.
- Sprawdzaj zaciski, bo luźne połączenia grzeją się i potrafią powodować fałszywe zadziałania.
- Rozważ ochronę przeciwprzepięciową, zwłaszcza jeśli w budynku pracuje elektronika, fotowoltaika lub pompa ciepła.
- Nie zasłaniaj wentylacji w kotłowni i nie dopuszczaj do zawilgocenia płyty sterującej.
- Raz w roku zleć przegląd urządzenia, bo wtedy wychodzą zużyte pompy, nadpalone styki i drobne uszkodzenia przewodów.
- Nie wymieniaj bezpiecznika na „większy”, jeśli nie znasz przyczyny zadziałania.
Jeżeli pilnujesz tych podstaw, zabezpieczenia pracują po cichu, a nie przypominają o sobie w najmniej wygodnym momencie. W kotłowni właśnie o to chodzi: o prostą ochronę, która pasuje do urządzenia, a nie o przypadkowe rozwiązania ukryte pod jedną nazwą.
