Pompa ciepła to coraz popularniejsze rozwiązanie w ogrzewaniu budynków, ale wielu z nas wciąż zastanawia się, jak właściwie działa to urządzenie. Czy naprawdę potrafi "wyczarować" ciepło z zimnego powietrza? W tym artykule rozwiejemy wszelkie wątpliwości i krok po kroku wyjaśnimy, na jakiej zasadzie działa pompa ciepła, jakie są jej kluczowe elementy i skąd czerpie energię.
Jak pompa ciepła grzeje, czerpiąc energię z zimnego powietrza?
Wyobraź sobie lodówkę. Jej zadaniem jest odebranie ciepła z wnętrza i oddanie go na zewnątrz, do pomieszczenia. Pompa ciepła działa na bardzo podobnej, choć odwróconej zasadzie. Zamiast chłodzić wnętrze, ona "przepompowuje" ciepło z otoczenia czyli z powietrza, gruntu czy wody do Twojego domu. Ważne: pompa ciepła nie wytwarza ciepła, ona je przenosi. To kluczowa różnica w porównaniu do tradycyjnych kotłów grzewczych. Dzięki temu jest rozwiązaniem niezwykle energooszczędnym i ekologicznym.
Mechanizm ten jest możliwy dzięki specjalnemu czynnikowi chłodniczemu, który krąży w zamkniętym obiegu urządzenia. Czynnik ten ma unikalną właściwość potrafi wrzeć (czyli zmieniać się z cieczy w gaz) w bardzo niskich temperaturach. Pompa ciepła wykorzystuje tę właściwość, aby "zebrać" energię cieplną z otoczenia, nawet gdy temperatura na zewnątrz jest niska, a następnie "skondensować" ją i przekazać do systemu grzewczego w Twoim domu. Cały ten proces jest napędzany przez energię elektryczną, która zasila głównie sprężarkę serce całego układu.
Serce i mózg urządzenia: poznaj cztery kluczowe elementy budowy pompy ciepła
Aby zrozumieć, jak pompa ciepła przenosi ciepło, przyjrzyjmy się jej najważniejszym komponentom. Układ ten składa się z czterech głównych elementów, które współpracują ze sobą w zamkniętym obiegu, w którym krąży wspomniany wcześniej czynnik chłodniczy.
Pierwszym z nich jest parownik. To tutaj czynnik chłodniczy, będąc w stanie ciekłym i mając bardzo niską temperaturę, odbiera ciepło z tzw. dolnego źródła (czyli z powietrza, gruntu lub wody). W wyniku pobrania tej energii cieplnej, czynnik zaczyna wrzeć i zmienia swój stan skupienia z cieczy na gaz. Można powiedzieć, że parownik "zasysa" ciepło z otoczenia.
Następnie gazowy czynnik trafia do sprężarki. To kluczowy element, który zużywa najwięcej energii elektrycznej. Sprężarka działa jak pompa gwałtownie podnosi ciśnienie gazowego czynnika chłodniczego. Wraz ze wzrostem ciśnienia, znacząco rośnie również jego temperatura. Sprężarka sprawia, że czynnik staje się bardzo gorący.
Gorący gaz trafia do skraplacza. Jest to wymiennik ciepła, gdzie gorący czynnik oddaje swoją energię cieplną do wody krążącej w instalacji grzewczej Twojego domu (np. do ogrzewania podłogowego lub grzejników). Oddając ciepło, czynnik ochładza się i wraca do stanu ciekłego, czyli skrapla się. To właśnie w tym miejscu ciepło z otoczenia trafia do Twojego domu.
Ostatnim elementem jest zawór rozprężny. Jego zadaniem jest gwałtowne obniżenie ciśnienia i temperatury ciekłego czynnika chłodniczego. Po przejściu przez zawór, schłodzony czynnik jest gotowy do ponownego pobrania ciepła w parowniku. W ten sposób cykl się zamyka i może rozpocząć się od nowa, zapewniając ciągłe ogrzewanie.

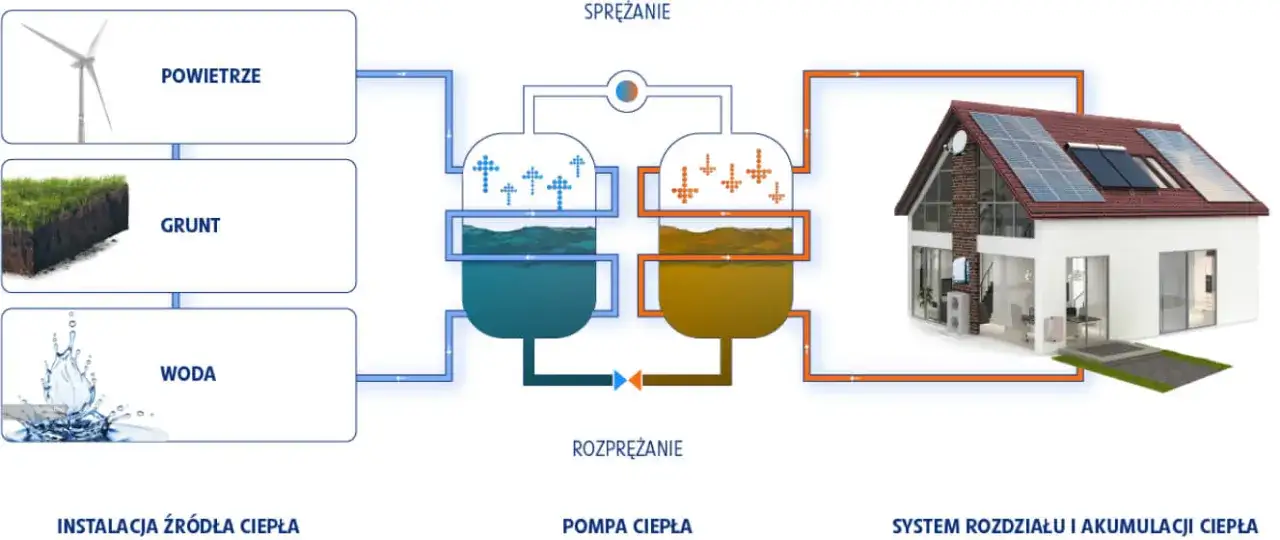

Cykl działania pompy ciepła krok po kroku: prześledź drogę energii
Teraz, gdy znamy już poszczególne elementy, możemy dokładniej przyjrzeć się czterostopniowemu cyklowi termodynamicznemu, który napędza pracę pompy ciepła:
- Parowanie: W parowniku, czynnik chłodniczy o niskiej temperaturze wrzenia pobiera ciepło z dolnego źródła (np. z powietrza o temperaturze -5°C). Pod wpływem tej energii cieplnej, czynnik zamienia się w gaz.
- Sprężanie: Sprężarka, zasilana prądem elektrycznym, zwiększa ciśnienie gazowego czynnika. W wyniku tego procesu jego temperatura wzrasta do około 60-70°C.
- Skraplanie: Gorący gaz trafia do skraplacza, gdzie oddaje ciepło wodzie grzewczej (np. o temperaturze 50°C), która krąży w instalacji centralnego ogrzewania. Oddając ciepło, gaz ochładza się i skrapla, wracając do stanu ciekłego.
- Rozprężanie: Ciekły czynnik przechodzi przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają. Schłodzony czynnik jest gotowy do ponownego pobrania ciepła w parowniku, rozpoczynając kolejny cykl.
Nie tylko powietrze: jak rodzaj pompy wpływa na jej sposób działania?
Chociaż podstawowa zasada działania pompy ciepła pozostaje taka sama, sposób pozyskiwania energii cieplnej z dolnego źródła determinuje rodzaj pompy i wpływa na jej specyfikę. W Polsce najczęściej spotykamy trzy główne typy:
Pompy ciepła powietrznesą zdecydowanie najpopularniejsze w naszym kraju. Czerpią one energię cieplną bezpośrednio z powietrza atmosferycznego. Ich główną zaletą jest stosunkowo niski koszt inwestycyjny i prostota montażu, ponieważ nie wymagają skomplikowanych prac ziemnych. Dzielą się na dwa główne typy: split, gdzie jednostka zewnętrzna (parownik) i wewnętrzna (skraplacz i sterowanie) są oddzielone, oraz monoblok, gdzie wszystkie kluczowe elementy znajdują się w jednej, zewnętrznej obudowie.
Pompy ciepła gruntowe wykorzystują stabilną temperaturę gruntu jako dolne źródło ciepła. Energia pobierana jest za pomocą systemu kolektorów: poziomego (rury zakopane płytko na dużej powierzchni gruntu) lub pionowego (głębokie odwierty z sondami). Dzięki temu, że temperatura gruntu na odpowiedniej głębokości jest znacznie bardziej stabilna niż temperatura powietrza, pompy gruntowe charakteryzują się bardzo wysoką i przewidywalną wydajnością przez cały rok, niezależnie od warunków atmosferycznych.
Pompy ciepła wodne czerpią energię cieplną z wód gruntowych (np. z własnej studni) lub powierzchniowych (rzeka, jezioro). Ten typ pompy oferuje zazwyczaj najwyższą efektywność energetyczną, ponieważ temperatura wody jest często bardziej stabilna niż temperatura powietrza. Jednakże, ich instalacja wymaga specyficznych warunków hydrologicznych na działce oraz odpowiednich pozwoleń, co czyni je rozwiązaniem mniej uniwersalnym.
Kluczowe pojęcia, które musisz znać, by zrozumieć pompę ciepła
Aby w pełni zrozumieć działanie pompy ciepła, warto znać kilka podstawowych terminów, które często pojawiają się w kontekście tych urządzeń.
Dolne źródło ciepła to naturalne źródło energii, z którego pompa pobiera ciepło do ogrzania budynku. Najczęściej są to: powietrze atmosferyczne, grunt (ziemia) lub woda (gruntowa lub powierzchniowa). Górne źródło ciepła to system grzewczy w budynku, do którego pompa ciepła dostarcza pozyskaną energię. Zazwyczaj jest to instalacja centralnego ogrzewania (np. ogrzewanie podłogowe, grzejniki) lub ciepłej wody użytkowej.
Współczynnik COP (Coefficient of Performance) jest kluczowym wskaźnikiem efektywności pompy ciepła. Określa on stosunek ilości uzyskanej energii cieplnej do ilości zużytej energii elektrycznej w określonych warunkach pracy. Na przykład, jeśli pompa ciepła ma COP równy 4, oznacza to, że z każdej zużytej kilowatogodziny (kWh) energii elektrycznej, urządzenie jest w stanie dostarczyć 4 kWh energii cieplnej do budynku. Im wyższy COP, tym bardziej efektywna i ekonomiczna jest praca pompy.
Wiele nowoczesnych pomp ciepła posiada również tzw. funkcję rewersyjną. Oznacza to, że urządzenie może odwrócić swój cykl pracy. Latem, zamiast ogrzewać dom, pompa może odbierać ciepło z pomieszczeń i oddawać je na zewnątrz, działając tym samym jak klimatyzator i zapewniając komfort termiczny w upalne dni.
