Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak obliczyć natężenie prądu w różnych obwodach elektrycznych. Zrozumienie tych zasad jest kluczowe dla bezpieczeństwa i prawidłowego działania Twoich urządzeń, a także dla efektywności instalacji fotowoltaicznych.
Jak obliczyć natężenie prądu w obwodzie? Kluczowe wzory i praktyczne zastosowania Prawa Ohma
- Podstawą obliczeń natężenia prądu jest Prawo Ohma: I = U / R.
- Natężenie (I, Ampery), napięcie (U, Wolty) i opór (R, Omy) to trzy fundamentalne wielkości elektryczne.
- W obwodach szeregowych natężenie prądu jest stałe, a całkowity opór to suma oporów poszczególnych elementów.
- W obwodach równoległych napięcie jest stałe, a całkowite natężenie to suma natężeń w poszczególnych gałęziach (Prawo Kirchhoffa).
- Do praktycznego pomiaru natężenia używa się amperomierza, który zawsze należy wpiąć szeregowo w obwód.
- Poprawne obliczenia natężenia są niezbędne przy projektowaniu instalacji fotowoltaicznych, m.in. do doboru falownika i przewodów.
Zrozumienie natężenia prądu: dlaczego jest kluczowe dla Twoich urządzeń?
Natężenie, napięcie, opór: poznaj trzech muszkieterów elektryczności
Kiedy mówimy o prądzie elektrycznym, zazwyczaj mamy na myśli trzy fundamentalne wielkości: natężenie, napięcie i opór. Wyobraźmy sobie obwód elektryczny jako system rur z wodą. Natężenie prądu (oznaczane literą I i mierzone w Amperach, A) jest jak ilość wody przepływającej przez rurę w danym czasie im więcej wody, tym większe natężenie. Napięcie (U, mierzone w Woltach, V) to z kolei "ciśnienie" tej wody, siła pchająca ją do przodu. Bez odpowiedniego ciśnienia woda nie popłynie. Opór elektryczny (R, mierzony w Omach, Ω) jest jak zwężenie lub przeszkoda w rurze, która utrudnia przepływ wody. Im większy opór, tym trudniej prądowi płynąć. Te trzy wielkości są ze sobą ściśle powiązane i od nich zależy, jak zachowa się nasz obwód.
Ampery, Wolty i Omy: jak nie pogubić się w jednostkach?
Aby precyzyjnie opisywać zjawiska elektryczne, posługujemy się konkretnymi jednostkami. Natężenie prądu mierzymy w Amperach (A). Napięcie elektryczne określamy w Voltach (V). Natomiast opór elektryczny, czyli zdolność materiału do przeciwstawiania się przepływowi prądu, wyrażamy w Omah (Ω). Zrozumienie tych jednostek jest podstawą do dalszych obliczeń i analizy obwodów.

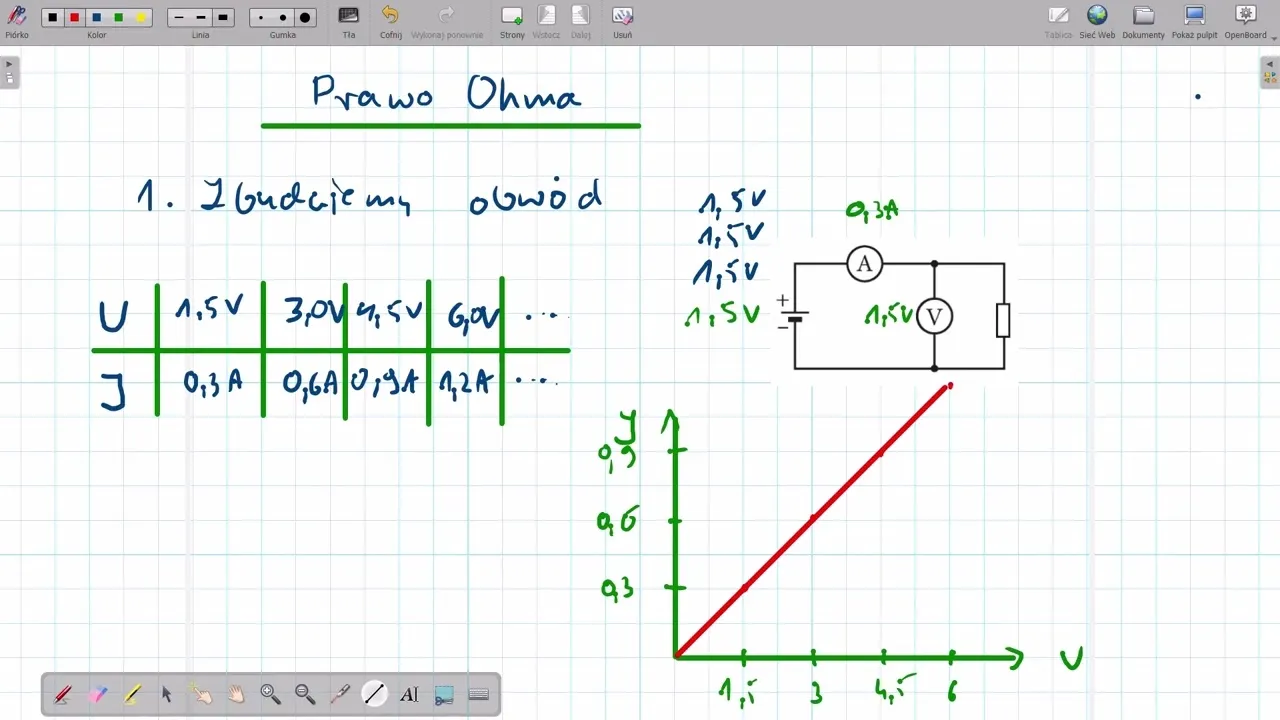

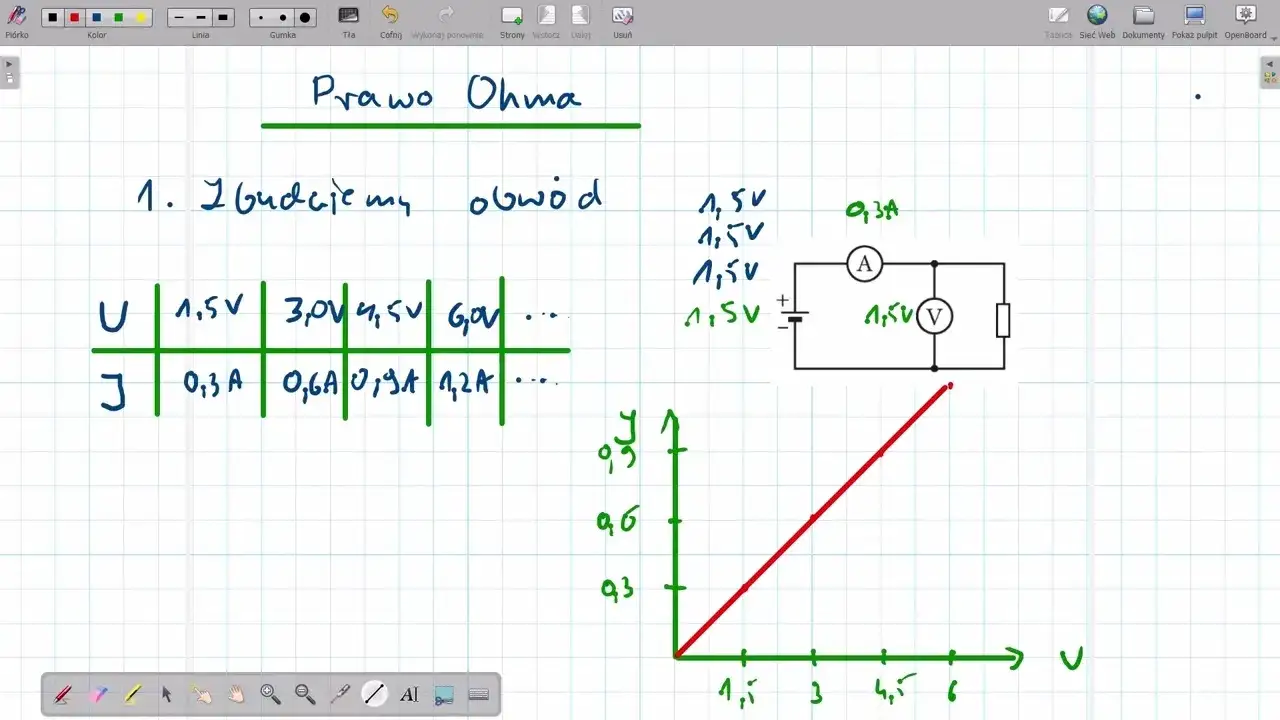

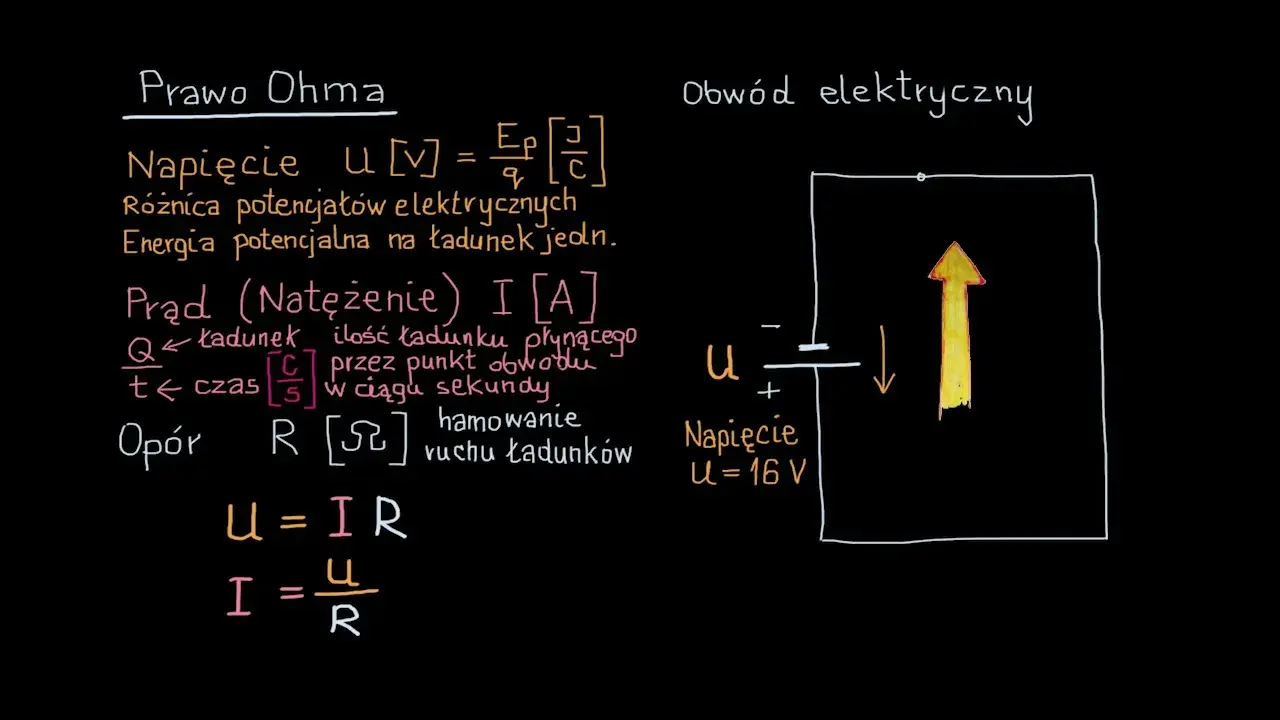

Prawo Ohma: prosty wzór, który rządzi każdym obwodem elektrycznym
I = U / R: jak rozszyfrować ten fundamentalny wzór?
W świecie elektryczności istnieje jedna zasada, która jest absolutnie kluczowa Prawo Ohma. Mówi ono, że natężenie prądu (I) płynącego przez przewodnik jest wprost proporcjonalne do napięcia (U) przyłożonego do tego przewodnika i odwrotnie proporcjonalne do jego oporu (R). Najczęściej spotykamy je w postaci wzoru: I = U / R. Ale to nie wszystko! To samo prawo możemy przekształcić, aby obliczyć napięcie, jeśli znamy natężenie i opór (U = I * R), lub opór, jeśli znamy napięcie i natężenie (R = U / I). To właśnie ta elastyczność sprawia, że Prawo Ohma jest tak potężnym narzędziem w rękach każdego, kto zajmuje się elektrycznością.
Praktyczny przykład: obliczamy natężenie dla prostej żarówki LED
Wyobraźmy sobie, że mamy prostą żarówkę LED, która ma opór R = 12 Ω. Chcemy ją zasilić z baterii o napięciu U = 6 V. Jakie natężenie prądu będzie przez nią płynąć? Skorzystajmy z Prawa Ohma:
- Zapisujemy znane wartości: U = 6 V, R = 12 Ω.
- Wybieramy odpowiedni wzór: I = U / R.
- Podstawiamy wartości: I = 6 V / 12 Ω.
- Wykonujemy obliczenie: I = 0.5 A.
Oznacza to, że przez naszą żarówkę LED będzie płynąć prąd o natężeniu 0.5 Ampera. Proste, prawda?
Kalkulator Prawa Ohma: kiedy warto sięgnąć po gotowe narzędzia?
Choć zrozumienie podstawowych wzorów jest kluczowe, nie ma nic złego w korzystaniu z gotowych narzędzi. Kalkulatory Prawa Ohma dostępne online mogą być niezwykle pomocne, zwłaszcza gdy mamy do czynienia ze złożonymi obliczeniami lub gdy potrzebujemy szybko sprawdzić wynik. Pozwalają one błyskawicznie uzyskać odpowiedź, wpisując dwie z trzech znanych wielkości. Pamiętajmy jednak, że narzędzia te są jedynie ułatwieniem prawdziwa wiedza tkwi w zrozumieniu, jak te zależności działają.
Jak obliczyć natężenie w obwodzie szeregowym krok po kroku?
Połączenie szeregowe, czyli prąd na jednej ścieżce
Obwód szeregowy to sytuacja, w której elementy elektryczne są połączone jeden za drugim, tworząc jedną, nieprzerwaną ścieżkę dla przepływu prądu. Pomyśl o tym jak o jednym długim korytarzu jeśli chcesz przejść z jednego końca na drugi, musisz przejść przez wszystkie kolejne pomieszczenia. W obwodzie szeregowym natężenie prądu jest takie samo w każdym punkcie. Niezależnie od tego, gdzie zmierzymy prąd na początku, w środku czy na końcu jego wartość będzie identyczna.
Krok 1: zsumuj opory, aby poznać całkowitą rezystancję
Aby obliczyć natężenie prądu w całym obwodzie szeregowym, musimy najpierw poznać jego całkowity opór. W tym celu po prostu sumujemy opory wszystkich połączonych elementów. Jeśli mamy na przykład trzy rezystory o oporach R1, R2 i R3, to całkowity opór R_całkowity będzie wynosił: R_całkowity = R1 + R2 + R3. Im więcej elementów dodamy, tym większy będzie całkowity opór.
Krok 2: zastosuj Prawo Ohma do obliczenia natężenia w całym obwodzie
Gdy już znamy całkowity opór obwodu szeregowego (R_całkowity) oraz napięcie źródła (U), możemy bez problemu obliczyć natężenie prądu płynącego w całym obwodzie. Stosujemy tutaj podstawową formę Prawa Ohma: I = U / R_całkowity. Wynik, który otrzymamy, będzie wartością natężenia prądu płynącego przez każdy element tego obwodu.
Przykład z życia: lampki choinkowe jako idealny model obwodu szeregowego
Klasycznym przykładem obwodu szeregowego są starsze typy lampek choinkowych. Pamiętasz, jak po przepaleniu się jednej żaróweczki gasła cała choinka? To właśnie efekt połączenia szeregowego. Jeśli jedna żarówka (czyli jeden element obwodu) przestaje przewodzić prąd (jej opór staje się nieskończenie duży), to cały obwód zostaje przerwany i prąd przestaje płynąć. Załóżmy, że mamy 10 takich lampek, każda o oporze 5 Ω, podłączonych do źródła 12 V. Najpierw sumujemy opory: R_całkowity = 10 * 5 Ω = 50 Ω. Następnie obliczamy natężenie: I = 12 V / 50 Ω = 0.24 A. Taki prąd płynie przez każdą z lampek.
Obwód równoległy: jak prąd dzieli się na różne drogi?
Na czym polega połączenie równoległe i dlaczego napięcie jest tu stałe?
W przeciwieństwie do obwodu szeregowego, w połączeniu równoległym mamy do czynienia z wieloma ścieżkami, którymi prąd może płynąć. Wyobraźmy sobie skrzyżowanie dróg samochody mogą jechać różnymi ulicami, ale wszystkie zaczynają i kończą podróż w tych samych punktach. W obwodzie równoległym napięcie na każdym z podłączonych elementów jest takie samo i równe napięciu źródła. To trochę tak, jakby wszystkie drogi wychodziły z tego samego placu i do niego wracały.
Obliczanie natężenia w każdej gałęzi obwodu: praktyczne wskazówki
Skoro wiemy, że napięcie w obwodzie równoległym jest stałe dla każdej gałęzi, obliczenie natężenia prądu płynącego przez poszczególne elementy staje się proste. Dla każdej gałęzi osobno stosujemy Prawo Ohma. Jeśli w pierwszej gałęzi mamy rezystor R1, a napięcie źródła wynosi U, to natężenie prądu w tej gałęzi obliczymy jako I1 = U / R1. Analogicznie dla kolejnych gałęzi: I2 = U / R2, I3 = U / R3, i tak dalej.
Pierwsze Prawo Kirchhoffa: sumujemy prądy, by poznać całkowite natężenie
Skoro prąd rozdziela się na poszczególne gałęzie, to jak obliczyć całkowite natężenie prądu pobierane ze źródła? Tutaj z pomocą przychodzi nam Pierwsze Prawo Kirchhoffa. Mówi ono, że całkowite natężenie prądu wpływające do węzła (lub wypływające ze źródła w obwodzie równoległym) jest równe sumie natężeń prądów płynących w poszczególnych gałęziach. Czyli: I_całkowite = I1 + I2 + I3 + .... Im więcej urządzeń podłączymy równolegle, tym większy będzie całkowity pobór prądu.
Przykład: gniazdka elektryczne w Twoim domu a obwód równoległy
Nasze domowe instalacje elektryczne to doskonały przykład obwodu równoległego. Każde gniazdko jest podłączone niezależnie, a napięcie w każdym z nich jest takie samo (około 230 V). Kiedy podłączasz do gniazdka czajnik elektryczny, działa on niezależnie od tego, czy w innym pokoju działa telewizor. Jeśli czajnik ma moc 2000 W, to przy napięciu 230 V, pobiera prąd o natężeniu I = Moc / Napięcie = 2000 W / 230 V ≈ 8.7 A. Jeśli w tym samym czasie telewizor pobiera np. 1 A, to całkowite natężenie pobierane z obwodu przez te dwa urządzenia wynosi 8.7 A + 1 A = 9.7 A. Dlatego ważne jest, aby obwody były odpowiednio zabezpieczone i miały właściwy przekrój przewodów.
Od teorii do praktyki: jak zmierzyć natężenie prądu multimetrem?
Dlaczego amperomierz ZAWSZE podłączamy szeregowo?
Pomiar natężenia prądu wymaga pewnej specyficznej techniki. Amperomierz, czyli przyrząd służący do pomiaru natężenia, musi być wpięty szeregowo w obwód. Oznacza to, że musimy fizycznie przerwać obwód i w to miejsce włączyć amperomierz, tak aby prąd, który chcemy zmierzyć, przepłynął przez sam miernik. Dlaczego to takie ważne? Amperomierz ma bardzo niski opór wewnętrzny. Jeśli podłączylibyśmy go równolegle, stworzylibyśmy drogę o minimalnym oporze dla prądu, co doprowadziłoby do zwarcia, uszkodzenia miernika, a nawet pożaru!
Bezpieczny pomiar w 5 krokach: ustawienia multimetru i podłączenie sond
Aby bezpiecznie zmierzyć natężenie prądu multimetrem, wykonaj poniższe kroki:
- Odłącz zasilanie: Zawsze upewnij się, że obwód, w którym będziesz dokonywać pomiaru, jest odłączony od źródła zasilania.
- Wybierz tryb: Ustaw pokrętło multimetru na odpowiedni zakres pomiaru natężenia prądu. Zdecyduj, czy mierzysz prąd stały (DC) np. z baterii, czy zmienny (AC) np. z gniazdka. Wybierz zakres nieco wyższy niż spodziewane natężenie.
- Podłącz sondy: Czarną sondę podłącz do gniazda oznaczonego jako "COM" (wspólne). Czerwoną sondę podłącz do gniazda oznaczonego literą "A" (dla pomiaru amperów) lub "mA" (dla miliamperów), w zależności od spodziewanej wartości prądu.
- Przerwij obwód: Rozłącz jeden z przewodów w obwodzie, w którym chcesz zmierzyć prąd.
- Włącz miernik: Podłącz sondy multimetru w miejsce przerwanego obwodu (czerwona sonda bliżej bieguna dodatniego, czarna bliżej ujemnego dla prądu stałego). Dopiero teraz możesz włączyć zasilanie.
Najczęstsze błędy podczas pomiarów i jak ich uniknąć
- Podłączenie równoległe amperomierza: To najpoważniejszy błąd, prowadzący do zwarcia. Pamiętaj: amperomierz zawsze szeregowo!
- Wybór niewłaściwego zakresu: Podłączenie miernika na zbyt niski zakres może spowodować jego uszkodzenie. Zawsze zaczynaj od wyższego zakresu lub wybierz funkcję auto-zakresu, jeśli Twój multimetr ją posiada.
- Pomiar prądu stałego w trybie prądu zmiennego (i odwrotnie): Wynik będzie błędny lub zerowy. Upewnij się, że wybrałeś właściwy tryb (DC/AC).
- Zapomnienie o odłączeniu zasilania: Praca pod napięciem jest niebezpieczna. Zawsze odłączaj zasilanie przed podłączeniem lub rozłączeniem miernika.
- Nieprawidłowe podłączenie sond: W przypadku prądu stałego, zamiana miejscami sond spowoduje wskazanie ujemnego natężenia, co jest tylko kwestią orientacji, ale warto podłączać je poprawnie.
Natężenie prądu w fotowoltaice: co musisz wiedzieć o swojej instalacji?
Karta katalogowa panelu PV: gdzie szukać informacji o prądzie (Imp i Isc)?
Każdy panel fotowoltaiczny ma swoją "kartę tożsamości" kartę katalogową. To tam znajdują się wszystkie kluczowe parametry techniczne. Dwa najważniejsze, jeśli chodzi o prąd, to: Imp (Current at Maximum Power), czyli prąd w punkcie mocy maksymalnej, oraz Isc (Short-Circuit Current), czyli prąd zwarciowy. Imp informuje nas o prądzie, przy którym panel osiąga swoją najwyższą wydajność, natomiast Isc to maksymalne natężenie, jakie panel może wygenerować w idealnych warunkach (przy zwarciu), i jest to wartość, którą należy uwzględnić przy projektowaniu zabezpieczeń.
Łączenie paneli szeregowo vs. równolegle: jak wpływa to na natężenie całego stringu?
Sposób łączenia paneli fotowoltaicznych ma bezpośredni wpływ na parametry elektryczne całego ciągu (stringu). Kiedy łączymy panele szeregowo, sumują się ich napięcia, natomiast natężenie prądu w całym stringu jest ograniczone przez panel o najniższym natężeniu (zazwyczaj ten najsłabiej nasłoneczniony lub o niższych parametrach). Z kolei przy połączeniu równoległym, napięcie pozostaje na poziomie pojedynczego panelu, ale sumują się natężenia prądu ze wszystkich paneli. To kluczowa wiedza dla projektanta instalacji.
Dlaczego poprawne obliczenie natężenia jest kluczowe dla doboru falownika i przewodów?
Precyzyjne obliczenie natężenia prądu, zarówno dla pojedynczych paneli, jak i całych stringów, jest absolutnie fundamentalne dla prawidłowego zaprojektowania instalacji fotowoltaicznej. Na podstawie tych obliczeń dobieramy falownik (inwerter), który musi być w stanie obsłużyć maksymalne natężenie i napięcie generowane przez panele. Równie ważne jest dobranie odpowiedniego przekroju przewodów. Zbyt cienkie kable mogą się przegrzewać, prowadząc do strat energii, a w skrajnych przypadkach nawet do pożaru. Zrozumienie i stosowanie Prawa Ohma oraz zasad łączenia elementów w fotowoltaice to gwarancja bezpieczeństwa i optymalnej wydajności Twojej instalacji.
