Chcesz dowiedzieć się, jak działa pompa ciepła i dlaczego jest tak efektywnym sposobem na ogrzewanie domu? W tym artykule w prosty i przystępny sposób wyjaśnimy Ci całą zasadę działania tego nowoczesnego urządzenia. Poznasz kluczowe komponenty, zrozumiesz, skąd bierze się jego oszczędność i dlaczego jest to technologia przyszłości.
Pompa ciepła nie wytwarza, a jedynie transportuje ciepło klucz do jej efektywności
- Pompa ciepła działa na zasadzie odwróconego obiegu chłodniczego, podobnie jak lodówka, ale w celu ogrzewania.
- Kluczowym elementem jest czynnik chłodniczy, który wrze w niskich temperaturach, umożliwiając pobieranie energii z otoczenia (powietrza, gruntu, wody).
- Proces składa się z czterech etapów: parowania, sprężania, skraplania i rozprężania, gdzie sprężarka jest głównym konsumentem prądu.
- Dzięki transportowi ciepła, a nie jego wytwarzaniu, pompa ciepła osiąga wysoką efektywność (COP/SCOP), dostarczając 4-5 kWh ciepła z 1 kWh prądu.
- Nowoczesne pompy ciepła mogą również chłodzić budynek latem i przygotowywać ciepłą wodę użytkową.
- Największe oszczędności można osiągnąć, łącząc pompę ciepła z instalacją fotowoltaiczną.
Jak pompa ciepła "tworzy" ciepło z zimnego powietrza? Odkrywamy jej sekret
Zasada działania w 30 sekund: magia, fizyka czy sprytna technologia?
Wbrew pozorom, pompa ciepła nie jest magicznym urządzeniem, które tworzy ciepło z niczego. To sprytna technologia oparta na prawach fizyki, a konkretnie na zasadach termodynamiki. Jej główna idea polega na transporcie energii cieplnej z jednego miejsca do drugiego. Wyobraź sobie, że pompa ciepła działa jak taki "termiczny kurier", który odbiera ciepło z otoczenia, nawet gdy jest ono zimne, i dostarcza je tam, gdzie jest potrzebne do Twojego domu. To właśnie ten proces transportu, a nie wytwarzania energii od zera, jest kluczem do jej wysokiej efektywności.
Porównanie do lodówki: dlaczego to najlepsza analogia, by zrozumieć proces?
Najlepszym sposobem na zrozumienie, jak działa pompa ciepła, jest porównanie jej do lodówki, którą każdy z nas ma w domu. Lodówka działa na podobnej zasadzie, ale w odwrotnym kierunku. Ona "zabiera" ciepło z wnętrza lodówki i "wyrzuca" je na zewnątrz, do pomieszczenia kuchennego. Pompa ciepła robi dokładnie to samo, ale na większą skalę i w celu ogrzewania. Ona "zabiera" ciepło z otoczenia może to być powietrze na zewnątrz budynku, grunt pod nim lub nawet woda w pobliskim zbiorniku i "transportuje" je do wnętrza Twojego domu, podnosząc temperaturę w instalacji grzewczej.
Kluczowa rola: czym jest czynnik chłodniczy i dlaczego wrze na mrozie?
Sercem każdej pompy ciepła jest specjalna substancja zwana czynnikiem chłodniczym. To właśnie on umożliwia cały proces. Czynniki chłodnicze mają bardzo specyficzną właściwość: wrą w bardzo niskich temperaturach. Oznacza to, że mogą przejść ze stanu ciekłego w gazowy, pobierając przy tym energię cieplną z otoczenia, nawet gdy temperatura na zewnątrz jest poniżej zera. Nowoczesne pompy ciepła wykorzystują coraz bardziej ekologiczne czynniki, takie jak propan (R290) czy R32, które są bezpieczne i mają niski wpływ na środowisko. To właśnie ta zdolność czynnika do parowania w niskich temperaturach pozwala pompie ciepła czerpać energię z zimnego powietrza, gruntu czy wody.

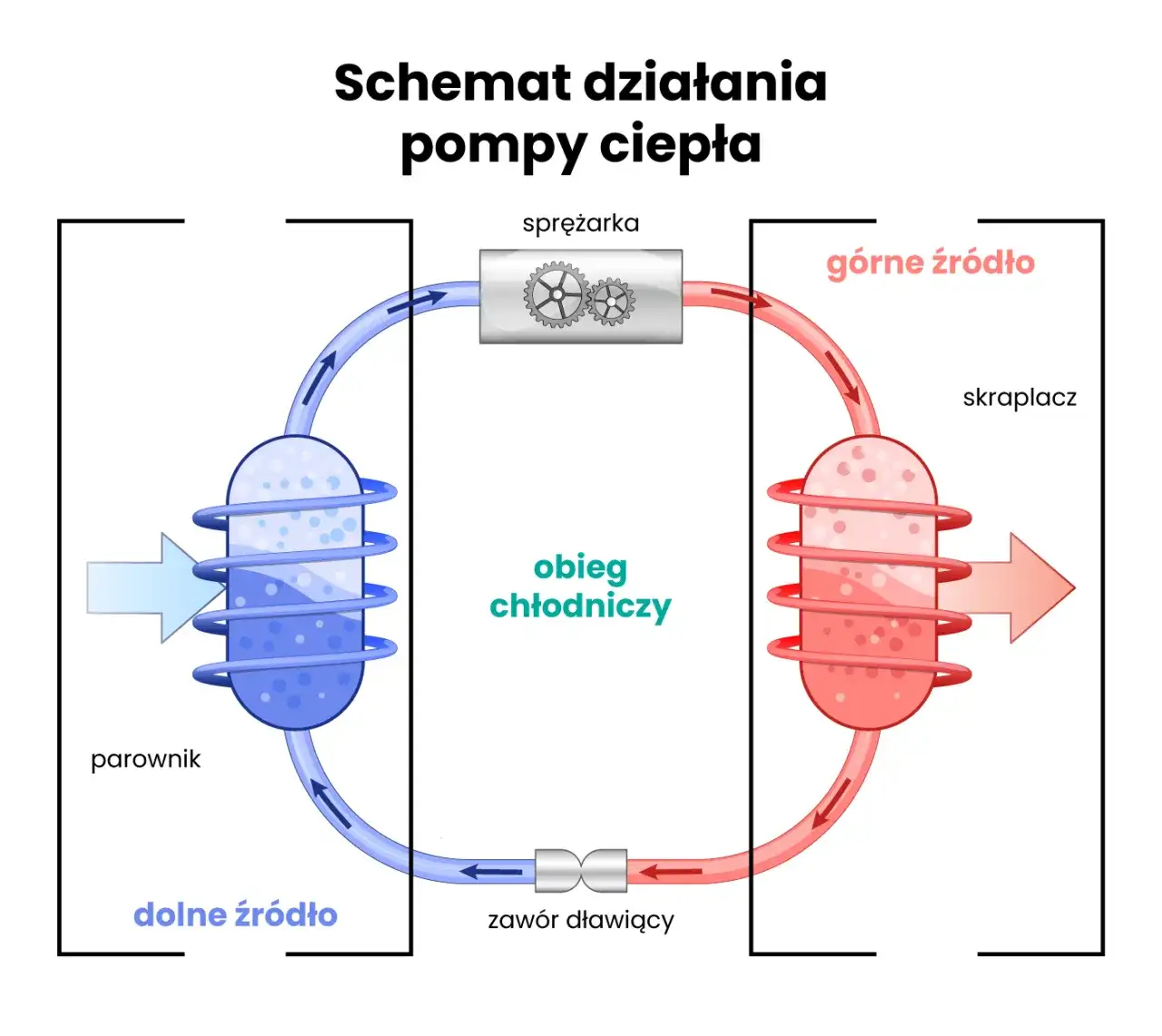

Krok po kroku: Jak pompa ciepła transportuje energię do Twojego domu
Etap 1: Parownik jak energia jest "kradziona" z otoczenia (powietrza, gruntu, wody)?
Pierwszym etapem w cyklu pracy pompy ciepła jest parowanie. W tej fazie czynnik chłodniczy, który jest w stanie ciekłym, krąży w parowniku. Parownik to element systemu, który ma bezpośredni kontakt z dolnym źródłem ciepła może to być jednostka zewnętrzna pompy powietrznej, wymiennik gruntowy wbity w ziemię lub wymiennik zanurzony w wodzie. Nawet jeśli temperatura powietrza czy gruntu jest niska, zawiera ona energię cieplną. Czynnik chłodniczy, dzięki swojej niskiej temperaturze wrzenia, odbiera tę energię i zaczyna parować, czyli zamienia się w gaz. W ten sposób "kradnie" ciepło z otoczenia.
Etap 2: Sprężarka serce systemu i jedyny znaczący "pożeracz" prądu
Gazowy czynnik chłodniczy, który powstał w parowniku, trafia następnie do sprężarki. To właśnie sprężarka jest głównym "konsumentem" energii elektrycznej w całym systemie. Jej zadaniem jest zwiększenie ciśnienia gazowego czynnika. Wraz ze wzrostem ciśnienia, drastycznie rośnie również jego temperatura. Sprężarka podgrzewa gaz do temperatury wystarczająco wysokiej, aby mógł on oddać ciepło do instalacji grzewczej w Twoim domu, zazwyczaj osiągając 60-80°C.
Etap 3: Skraplacz moment, w którym ciepło trafia do Twoich grzejników
Gorący gaz pod wysokim ciśnieniem przemieszcza się dalej, do skraplacza. Jest to kolejny wymiennik ciepła, który znajduje się wewnątrz budynku lub jest zintegrowany z systemem grzewczym. Tutaj gorący czynnik chłodniczy oddaje swoją energię cieplną wodzie krążącej w instalacji grzewczej Twojego domu (np. w ogrzewaniu podłogowym lub grzejnikach). Oddając ciepło, czynnik schładza się i powraca do stanu ciekłego mówimy, że się skrapla. To właśnie w tym momencie ciepło jest efektywnie dostarczane do Twojego domu.
Etap 4: Zawór rozprężny cichy bohater przygotowujący system do nowej pracy
Ostatnim elementem cyklu jest zawór rozprężny. Jest to element, który często pozostaje niedoceniony, a odgrywa kluczową rolę. Ciekły czynnik chłodniczy, który opuścił skraplacz, nadal znajduje się pod pewnym ciśnieniem. Zawór rozprężny gwałtownie obniża to ciśnienie. W efekcie następuje również znaczący spadek temperatury czynnika. Przygotowany w ten sposób, z powrotem trafia do parownika, aby rozpocząć cały cykl od nowa i ponownie odebrać ciepło z otoczenia.
Skąd pompa ciepła czerpie energię? Analiza darmowych źródeł
Pompa powietrzna: najpopularniejszy wybór w Polsce. Jak działa zimą?
Pompy ciepła typu powietrze-wodasą zdecydowanie najczęściej wybieranym rozwiązaniem w Polsce. Ich ogromną zaletą jest stosunkowo niski koszt instalacji w porównaniu do innych typów pomp oraz prostota montażu. Działają one, pobierając ciepło bezpośrednio z powietrza zewnętrznego. Nowoczesne modele są zaprojektowane tak, aby efektywnie pracować nawet w bardzo niskich temperaturach, często do -20°C, a nawet -25°C. Choć ich wydajność może nieznacznie spadać wraz ze spadkiem temperatury otoczenia, nadal są w stanie dostarczyć wystarczającą ilość ciepła do ogrzania domu.
Pompa gruntowa: stabilność i wydajność ukryta pod ziemią
Pompy ciepła typu gruntowego wykorzystują energię zgromadzoną w gruncie. Mogą one pobierać ciepło na dwa sposoby: poprzez poziome kolektory zakopane na odpowiedniej głębokości lub pionowe sondy geotermalne, które sięgają znacznie głębiej. Główną zaletą pomp gruntowych jest ich wysoka stabilność pracy. Temperatura gruntu na odpowiedniej głębokości jest znacznie mniej zmienna niż temperatura powietrza, co przekłada się na stałą i wysoką wydajność pompy przez cały rok, niezależnie od warunków atmosferycznych.
Pompa wodna: najwyższa efektywność dla wybranych lokalizacji
Pompy ciepła typu woda-woda są uznawane za najbardziej efektywne spośród wszystkich typów pomp ciepła. Wykorzystują one ciepło wód gruntowych lub wód powierzchniowych (np. z jeziora czy rzeki). Ich wysoka efektywność wynika z faktu, że temperatura wód gruntowych jest zazwyczaj bardzo stabilna przez cały rok, często oscylując w granicach 8-12°C. Należy jednak pamiętać, że instalacja tego typu pompy wymaga odpowiednich warunków lokalizacyjnych i dostępu do źródła wody, a także często pozwolenia wodnoprawnego.
Jak mierzyć efektywność pompy ciepła? Kluczowe wskaźniki
COP vs SCOP: Czym się różnią i na który wskaźnik naprawdę warto patrzeć?
Efektywność pompy ciepła określamy za pomocą dwóch głównych wskaźników: COP (Coefficient of Performance) i SCOP (Seasonal Coefficient of Performance). COP to chwilowy współczynnik wydajności, który mówi nam, ile jednostek ciepła pompa dostarcza w stosunku do jednej jednostki zużytej energii elektrycznej w konkretnych, laboratoryjnych warunkach. Natomiast SCOP jest znacznie bardziej praktyczny dla użytkownika, ponieważ uwzględnia zmienne warunki pogodowe panujące w ciągu całego sezonu grzewczego. W Polsce, ze względu na zróżnicowany klimat, SCOP jest określany dla trzech stref klimatycznych. Nowoczesne pompy ciepła w naszych warunkach osiągają SCOP na poziomie od 3,5 do nawet 5,5, co oznacza, że z 1 kWh prądu mogą dostarczyć od 3,5 do 5,5 kWh ciepła.
Dlaczego 1 kWh prądu daje aż 4-5 kWh ciepła? Wyjaśnienie fenomenu
Fenomen dostarczania 4-5 kWh ciepła z zaledwie 1 kWh energii elektrycznej jest bezpośrednim wynikiem zasady działania pompy ciepła, o której mówiliśmy wcześniej. Pompa ciepła nie wytwarza ciepła poprzez spalanie czy opór elektryczny, co generowałoby straty energii. Zamiast tego, ona transportuje istniejącą energię cieplną z otoczenia. Zużywana energia elektryczna jest potrzebna głównie do pracy sprężarki, która napędza cały proces termodynamiczny. Pozostała energia cieplna jest "darmowa" pochodzi z natury. Dlatego stosunek dostarczonego ciepła do zużytego prądu jest tak wysoki.
Temperatura zasilania a wydajność: dlaczego podłogówka jest idealnym partnerem dla pompy ciepła?
Efektywność pompy ciepła jest ściśle powiązana z temperaturą wody, którą musi ona podgrzać do zasilenia instalacji grzewczej. Im niższa jest temperatura zasilania, tym wyższa jest efektywność pompy. Dlatego też ogrzewanie podłogowe jest uważane za idealnego partnera dla pomp ciepła. Systemy podłogowe pracują na niskich temperaturach zasilania (zazwyczaj 30-45°C), co pozwala pompie ciepła pracować z najwyższym możliwym SCOP. Tradycyjne grzejniki wymagają wyższych temperatur (często 55-65°C), co obniża efektywność pompy. Nowoczesne pompy ciepła są jednak w stanie efektywnie współpracować również z grzejnikami, choć z nieco niższym wskaźnikiem SCOP.
Co jeszcze potrafi nowoczesna pompa ciepła? Dodatkowe funkcje
Nie tylko grzanie: jak działa funkcja chłodzenia aktywnego latem?
Większość nowoczesnych pomp ciepła to urządzenia bifunkcyjne, co oznacza, że potrafią one nie tylko ogrzewać budynek zimą, ale również chłodzić go latem. Funkcja chłodzenia aktywnego działa na zasadzie odwrócenia cyklu pracy pompy. Zamiast odbierać ciepło z zewnątrz i oddawać je do środka, pompa zaczyna odbierać ciepło z wnętrza budynku i "wyrzucać" je na zewnątrz. W przypadku pomp powietrznych oznacza to chłodzenie powietrza nawiewanego do domu, a w przypadku pomp gruntowych lub wodnych oddawanie ciepła z powrotem do gruntu lub wody.
Przygotowanie ciepłej wody użytkowej (C. W. U.): wydajność przez cały rok
Oprócz ogrzewania pomieszczeń, pompy ciepła są również niezwykle efektywne w przygotowywaniu ciepłej wody użytkowej (C. W. U.). Większość modeli jest wyposażona w zasobnik ciepłej wody, który jest podgrzewany przez pompę. Dzięki temu możesz cieszyć się gorącą wodą przez cały rok, bez konieczności stosowania dodatkowych urządzeń grzewczych. Pompa ciepła jest w stanie szybko i efektywnie podgrzać wodę do wysokiej temperatury, zapewniając komfortowe użytkowanie.
Synergia z fotowoltaiką: przepis na niemal darmowe ogrzewanie w polskich warunkach
Jednym z najbardziej opłacalnych rozwiązań dla właścicieli domów w Polsce jest połączenie pompy ciepła z instalacją fotowoltaiczną. Pompa ciepła zużywa energię elektryczną do swojej pracy, a fotowoltaika produkuje darmowy prąd ze słońca. Dzięki temu możesz zasilać pompę ciepła energią elektryczną wyprodukowaną na dachu swojego domu. W słoneczne dni instalacja fotowoltaiczna może pokryć nawet 100% zapotrzebowania pompy na prąd, co w praktyce oznacza niemal darmowe ogrzewanie i przygotowanie ciepłej wody użytkowej. To połączenie to klucz do znaczącego obniżenia rachunków za energię.
Działanie pompy ciepła: podsumowanie najważniejszych faktów
Najczęstsze mity dotyczące działania pomp ciepła: obalamy nieprawdę
- Mit: Pompa ciepła nie działa zimą. Prawda: Nowoczesne pompy ciepła, zwłaszcza powietrzne, są zaprojektowane do pracy w bardzo niskich temperaturach, często do -20°C lub niżej, zachowując przy tym wysoką efektywność.
- Mit: Pompa ciepła wytwarza ciepło z niczego. Prawda: Pompa ciepła nie wytwarza ciepła, lecz je transportuje z otoczenia (powietrza, gruntu, wody) do budynku, wykorzystując cykl termodynamiczny.
- Mit: Pompa ciepła jest zbyt droga w eksploatacji. Prawda: Dzięki wysokiej efektywności (wysoki SCOP), pompa ciepła jest jednym z najtańszych w eksploatacji systemów grzewczych, zwłaszcza w połączeniu z fotowoltaiką.
- Mit: Pompa ciepła jest głośna i uciążliwa. Prawda: Nowoczesne pompy ciepła, szczególnie modele powietrzne, pracują bardzo cicho, a ich jednostka zewnętrzna jest zazwyczaj umieszczana w miejscu, które minimalizuje hałas.
Podsumowanie: Dlaczego zrozumienie zasady działania pomaga wybrać lepsze urządzenie?
Zrozumienie, na jakiej zasadzie działa pompa ciepła, jest kluczowe dla świadomego wyboru tego urządzenia. Wiedza o tym, że pompa ciepła transportuje ciepło, a nie je wytwarza, pozwala docenić jej efektywność i potencjalne oszczędności. Pozwala również lepiej zrozumieć, dlaczego pewne parametry, jak temperatura zasilania czy rodzaj dolnego źródła, mają tak duże znaczenie dla jej wydajności. Świadomy wybór pompy ciepła, dopasowanej do specyfiki budynku i potrzeb użytkownika, gwarantuje maksymalizację jej efektywności i komfortu użytkowania przez wiele lat.
