Wybór odpowiedniego wyłącznika różnicowoprądowego (RCD) do pompy ciepła to nie tylko kwestia zgodności z przepisami, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo Twojej rodziny i prawidłowe działanie drogiego urządzenia grzewczego. W dobie nowoczesnych technologii, takich jak pompy ciepła z inwerterem, standardowe rozwiązania elektryczne mogą okazać się niewystarczające. W tym artykule wyjaśnię, dlaczego tak jest i jaki typ RCD jest absolutnie niezbędny, aby Twoja instalacja działała bez zarzutu i była w pełni bezpieczna.

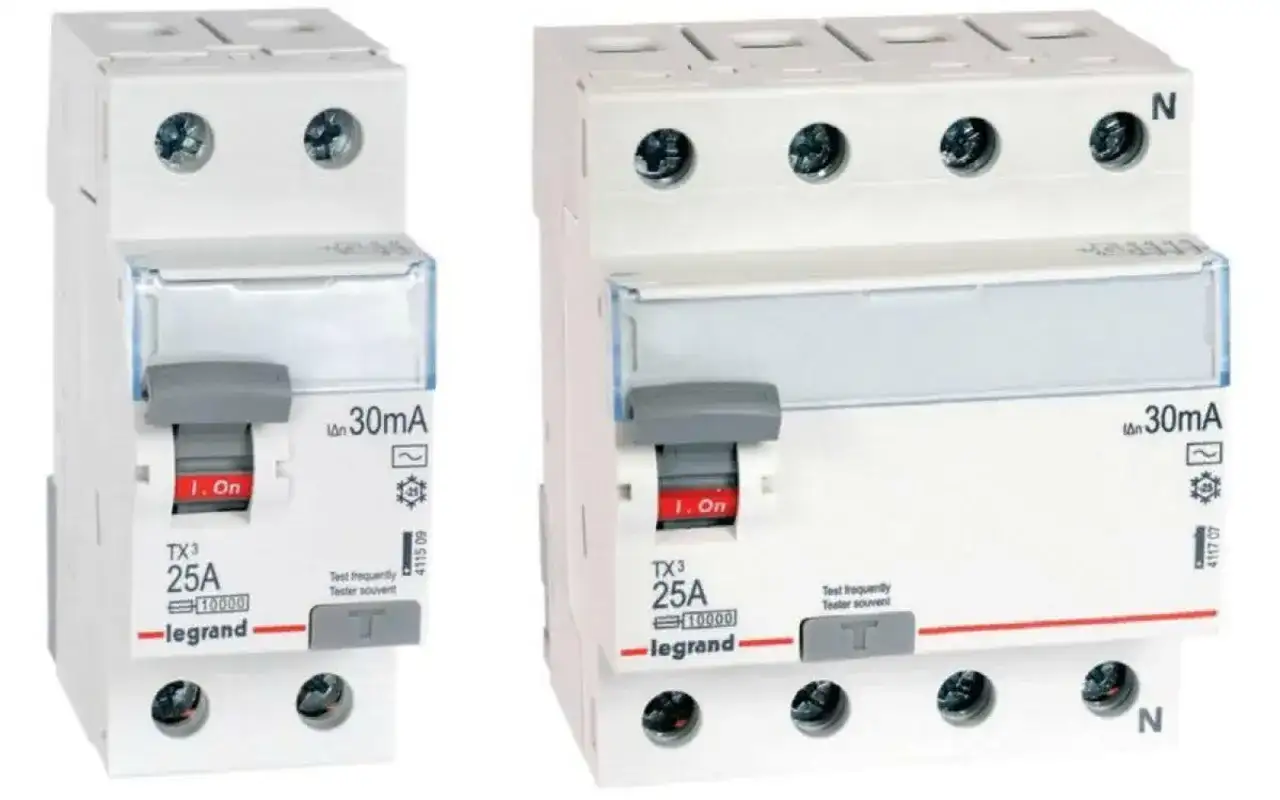

Wyłącznik różnicowoprądowy typu B klucz do bezpieczeństwa nowoczesnej pompy ciepła z inwerterem
- Nowoczesne pompy ciepła z inwerterem (falownikiem) wymagają wyłącznika różnicowoprądowego typu B.
- Typ B jest niezbędny, ponieważ wykrywa prądy upływu o charakterze stałym (DC), które mogą "oślepić" standardowe RCD typu A lub AC.
- Wyłączniki typu A lub F są dopuszczalne tylko, jeśli producent pompy ciepła w DTR wyraźnie zaznaczy, że prąd upływu DC nie przekracza 6 mA.
- Standardowa wartość prądu różnicowego dla ochrony przeciwporażeniowej w domach to 30 mA.
- Niewłaściwy dobór RCD to brak skutecznej ochrony przed porażeniem i ryzyko uszkodzenia instalacji.
- Zawsze należy sprawdzić i stosować się do zaleceń producenta pompy ciepła zawartych w dokumentacji technicznej.
Dlaczego zwykła "różnicówka" to za mało dla Twojej pompy ciepła?
Zrozumieć serce nowoczesnej pompy ciepła: inwerter i jego wpływ na instalację
Dzisiejsze pompy ciepła to zaawansowane technologicznie urządzenia, a ich sercem często jest moduł inwerterowy, czyli falownik. Jego zadaniem jest płynne sterowanie pracą sprężarki, dostosowując moc grzewczą do aktualnego zapotrzebowania. Dzięki temu pompa pracuje bardziej efektywnie, ciszej i zużywa mniej energii. Jednak właśnie ta innowacyjna technologia wprowadza pewne wyzwania dla instalacji elektrycznej. Falowniki, przetwarzając prąd, mogą generować specyficzne rodzaje prądów upływu, w tym te o charakterze stałym (DC), które są problematyczne dla tradycyjnych zabezpieczeń różnicowoprądowych.
Czym jest prąd upływu i dlaczego jego charakter ma kluczowe znaczenie?
Prąd upływu to niewielki prąd, który "ucieka" z obwodu elektrycznego do ziemi, na przykład przez uszkodzoną izolację lub przez elementy elektroniczne. W normalnych warunkach jest on niegroźny, ale jego nadmierna wartość może sygnalizować problem. Kluczowe znaczenie ma charakter tego prądu. Standardowe wyłączniki różnicowoprądowe, popularnie nazywane "różnicówkami", projektowane są głównie do wykrywania prądów upływu zmiennych (AC), które są typowe dla tradycyjnych urządzeń. Problemem stają się jednak prądy upływu stałego (DC), generowane przez wspomniane inwertery. Gładki prąd stały DC może mieć bardzo niekorzystny wpływ na działanie standardowych zabezpieczeń.
Ryzyko "oślepienia" zabezpieczenia: cichy wróg Twojego bezpieczeństwa
Wyobraź sobie, że Twoja "różnicówka" typu A lub nawet AC, która jest standardem w wielu domach, napotyka na prąd upływu stałego DC pochodzący z pompy ciepła. W takiej sytuacji może dojść do zjawiska zwanego "oślepieniem" wyłącznika. W praktyce oznacza to, że RCD przestaje prawidłowo działać. Jego wewnętrzne mechanizmy mogą zostać namagnesowane lub zablokowane przez prąd stały, przez co przestaje on reagować na ewentualne prądy upływu zmiennego AC, które stanowią realne zagrożenie porażeniem. W rezultacie, nawet jeśli dojdzie do niebezpiecznej sytuacji, wyłącznik nie zadziała, pozostawiając Cię bez ochrony.
Typ A, F czy B? Rozszyfrowujemy oznaczenia dla Twojej instalacji
Typ A: Kiedy jest wystarczający i jakie warunki muszą być spełnione?
Wyłączniki różnicowoprądowe typu A są w stanie wykrywać nie tylko prądy zmienne (AC), ale także prądy pulsujące stałe DC. Są one powszechnie stosowane w wielu instalacjach domowych. Jednak w kontekście nowoczesnych pomp ciepła z inwerterem, typ A jest zazwyczaj niewystarczający. Istnieje wąska grupa urządzeń, gdzie producent w dokumentacji techniczno-ruchowej (DTR) wyraźnie zaznacza, że generowany prąd upływu stałego DC nie przekracza 6 mA. Tylko w takim, ściśle określonym przypadku, można rozważyć zastosowanie typu A. W praktyce jest to jednak rzadkość, a poleganie na tym typie zabezpieczenia bez potwierdzenia w DTR jest bardzo ryzykowne.
Typ F: Lepsza ochrona przed zakłóceniami, ale czy zawsze odpowiednia?
Wyłączniki typu F można uznać za pewien krok naprzód w porównaniu do typu A. Oferują one lepszą odporność na zakłócenia elektryczne i są w stanie wykrywać prądy o mieszanych częstotliwościach, co jest pewnym udogodnieniem. Niemniej jednak, podobnie jak typ A, typ F również może okazać się niewystarczający w przypadku, gdy falownik pompy ciepła generuje znaczące ilości gładkich prądów upływu stałego (DC). Choć radzi sobie lepiej z niektórymi zakłóceniami, nie gwarantuje pełnej ochrony przed wszystkimi rodzajami prądów upływu, które mogą pojawić się w nowoczesnych systemach grzewczych.
Typ B: Złoty standard dla pomp ciepła z falownikiem dlaczego jest najbezpieczniejszy?
Wyłączniki różnicowoprądowe typu B to najwyższy standard ochrony, jeśli chodzi o instalacje z urządzeniami generującymi prądy upływu stałego. Są one zaprojektowane tak, aby wykrywać wszystkie rodzaje prądów upływu: zmienne (AC), pulsujące stałe (DC) oraz, co najważniejsze, gładkie prądy stałe (DC). To właśnie ta ostatnia zdolność czyni je idealnym i najbezpieczniejszym wyborem dla pomp ciepła wyposażonych w falowniki. Stosując RCD typu B, masz pewność, że zabezpieczenie zadziała prawidłowo w każdej sytuacji, chroniąc Cię przed porażeniem i zapewniając nieprzerwaną pracę Twojej pompy ciepła.
Jak sprawdzić w dokumentacji pompy ciepła, jaki typ RCD zaleca producent?
Najważniejszym źródłem informacji o wymaganym typie wyłącznika różnicowoprądowego jest dokumentacja techniczna pompy ciepła. Zawsze szukaj informacji w instrukcji instalacji, karcie katalogowej lub DTR (Dokumentacja Techniczno-Ruchowa). Producenci są zobowiązani do podania zaleceń dotyczących zabezpieczeń. Zazwyczaj informacja ta znajduje się w sekcji dotyczącej wymagań instalacyjnych lub elektrycznych. Zalecenia producenta są wiążące i stanowią podstawę do prawidłowego i bezpiecznego podłączenia urządzenia. Ignorowanie ich może skutkować utratą gwarancji i, co gorsza, zagrożeniem bezpieczeństwa.
Kluczowe parametry techniczne: na co zwrócić uwagę poza typem?
Prąd znamionowy różnicowy (30 mA): bezkompromisowa ochrona przed porażeniem
Wartość 30 mA (miliamperów) to standardowy prąd znamionowy różnicowy, który zapewnia skuteczną ochronę ludzi przed porażeniem prądem elektrycznym w instalacjach domowych. Gdy prąd upływu przekroczy tę wartość, wyłącznik RCD powinien zadziałać i przerwać obwód. Jest to podstawowy parametr bezpieczeństwa, który musi być spełniony niezależnie od typu wyłącznika (A, F czy B). Wybierając RCD do pompy ciepła, upewnij się, że ma on oznaczenie 30 mA.
Prąd znamionowy ciągły (A): jak dopasować go do mocy Twojej pompy?
Oprócz prądu różnicowego, każdy wyłącznik RCD posiada również prąd znamionowy ciągły, określany w amperach (A), np. 25A, 40A. Jest to maksymalny prąd, jaki obwód może bezpiecznie przewodzić przez dłuższy czas. Dobór tego parametru jest kluczowy i musi być dopasowany do mocy Twojej pompy ciepła oraz przekroju przewodów zasilających. Zbyt niski prąd znamionowy może prowadzić do niepotrzebnych wyłączeń zabezpieczenia podczas normalnej pracy urządzenia, podczas gdy zbyt wysoki prąd znamionowy nie zapewni odpowiedniej ochrony przewodów przed przegrzaniem.
Odporność na prądy udarowe (G, S, K): co zrobić, gdy różnicówka bez powodu "wybija"?
Czasami zdarza się, że wyłącznik RCD zadziała bez wyraźnej przyczyny, czyli tzw. "wybija". Może to być spowodowane chwilowymi przepięciami w sieci, zakłóceniami elektromagnetycznymi lub naturalnymi prądami upływu samej instalacji, które nie stanowią zagrożenia. W takich sytuacjach warto rozważyć zastosowanie wyłącznika RCD o zwiększonej odporności na prądy udarowe. Oznaczenia takie jak G (szybkie działanie, ale z opóźnieniem), S (selektywne, opóźnione działanie) lub K (wysoka odporność na prądy udarowe) wskazują na takie właściwości. Czasami RCD typu B jest już wyposażony w odpowiednią odporność, ale warto to sprawdzić w specyfikacji technicznej.

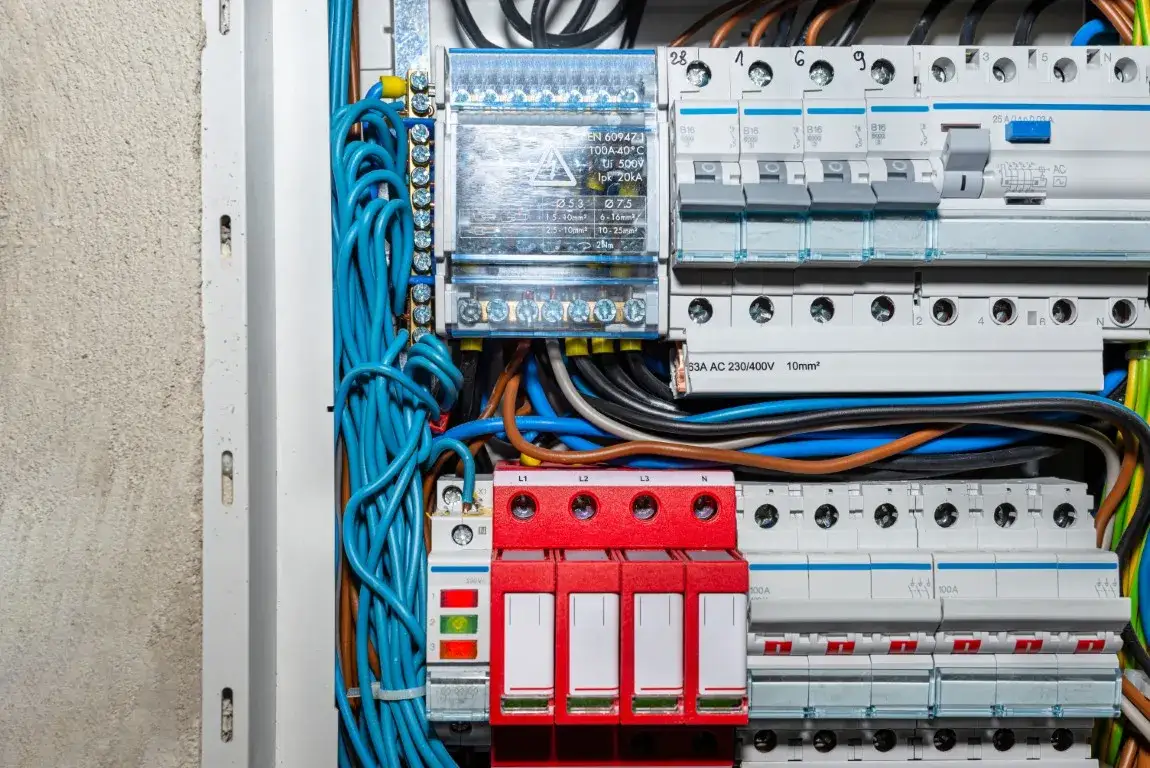

Montaż i podłączenie: najczęstsze błędy, których musisz uniknąć
Jeden wyłącznik RCD na cały dom czy osobny dla pompy ciepła? Strategia ochrony
Istnieją dwie główne strategie podłączenia pompy ciepła: włączenie jej do istniejącego obwodu chronionego wspólnym RCD dla całego domu lub, co jest zdecydowanie zalecane, wydzielenie osobnego obwodu dla pompy ciepła, chronionego dedykowanym wyłącznikiem RCD. Ta druga opcja zwiększa niezawodność awaria pompy ciepła lub jej zabezpieczenia nie spowoduje wyłączenia oświetlenia czy innych urządzeń w domu. Co więcej, pozwala na precyzyjne dobranie typu RCD (najczęściej typu B) specjalnie dla potrzeb pompy, minimalizując ryzyko zakłóceń i zapewniając optymalną ochronę.
Błąd #1: Stosowanie RCD typu A z oszczędności, gdy wymagany jest typ B
To jest najczęstszy i najbardziej niebezpieczny błąd popełniany podczas instalacji pomp ciepła z inwerterem. Wynika on zazwyczaj z chęci obniżenia kosztów, ponieważ wyłączniki typu A są znacznie tańsze od typu B. Jak już wielokrotnie podkreślałem, typ A nie zapewnia skutecznej ochrony przed prądami upływu stałego DC generowanymi przez falownik. Skutkuje to brakiem reakcji zabezpieczenia w sytuacji zagrożenia, co może prowadzić do tragicznych w skutkach wypadków. Pamiętaj: bezpieczeństwo Twojej rodziny jest warte więcej niż chwilowa oszczędność.
Błąd #2: Niewłaściwy dobór prądu znamionowego do obciążenia
Kolejnym błędem jest nieprawidłowy dobór prądu znamionowego ciągłego (A) wyłącznika RCD. Jeśli wybierzemy wartość zbyt niską, RCD będzie niepotrzebnie wyłączał obwód podczas normalnej pracy pompy ciepła, powodując przerwy w ogrzewaniu. Z drugiej strony, jeśli prąd znamionowy będzie zbyt wysoki, RCD nie ochroni odpowiednio przewodów zasilających przed przegrzaniem w przypadku zwarcia lub przeciążenia, co może doprowadzić do pożaru. Zawsze należy kierować się wytycznymi producenta pompy ciepła i specyfikacją instalacji.
Błąd #3: Ignorowanie zaleceń producenta urządzenia (DTR)
Podkreślam to raz jeszcze, ponieważ jest to absolutnie kluczowe: ignorowanie zaleceń producenta pompy ciepła zawartych w DTR to prosta droga do problemów. Producent najlepiej zna swoje urządzenie i wie, jakie zabezpieczenia są dla niego optymalne i bezpieczne. Niestosowanie się do tych wytycznych może nie tylko spowodować utratę gwarancji na pompę ciepła, ale przede wszystkim narazić instalację i użytkowników na poważne niebezpieczeństwo. Zawsze dokładnie czytaj i stosuj się do instrukcji obsługi i instalacji.
Różnicówka typu B czy wysoka cena to jedyna przeszkoda? Analiza kosztów: Ile naprawdę kosztuje bezpieczeństwo Twojej rodziny?
Nie da się ukryć, że wyłączniki różnicowoprądowe typu B są zauważalnie droższe od swoich odpowiedników typu A. Różnica w cenie może być nawet kilkukrotna. Dla wielu inwestorów i instalatorów jest to główny powód, dla którego sięgają po tańsze rozwiązania. Należy jednak spojrzeć na to inaczej jako na inwestycję w bezpieczeństwo. Pompa ciepła to kosztowne urządzenie, które ma służyć przez wiele lat. Zapewnienie jej prawidłowego działania i ochrony użytkowników przed porażeniem prądem to priorytet. Koszt kilku dodatkowych setek złotych za RCD typu B jest niewielki w porównaniu do potencjalnych konsekwencji awarii, wypadku czy utraty gwarancji.
Dostępność na polskim rynku: gdzie szukać i jakich producentów wybrać?
Na szczęście, wyłączniki różnicowoprądowe typu B są szeroko dostępne na polskim rynku. Znajdziesz je w ofercie wiodących producentów osprzętu elektroinstalacyjnego, takich jak Hager, Eaton, Schneider Electric, Legrand czy ABB. Zawsze zalecam wybieranie produktów renomowanych marek, które cieszą się dobrą opinią i oferują wysoką jakość wykonania. Najlepiej zaopatrywać się w nie u sprawdzonych dystrybutorów lub w specjalistycznych sklepach z artykułami elektrycznymi, gdzie można liczyć na fachowe doradztwo.
Podsumowując, wybór odpowiedniego wyłącznika różnicowoprądowego dla pompy ciepła z inwerterem to kwestia bezpieczeństwa i niezawodności. Inwestycja w RCD typu B, mimo wyższej ceny, jest najlepszą decyzją, jaką możesz podjąć dla swojej instalacji grzewczej. Zapewnia ona pełną ochronę, zgodność z nowoczesnymi standardami i spokój na lata, chroniąc zarówno Ciebie, jak i Twoje cenne urządzenie.
