Stabilny odbiór telewizji naziemnej zwykle nie zależy od „cudownej” anteny, tylko od kilku bardzo konkretnych rzeczy: kierunku, wysokości montażu, polaryzacji, kabla i tego, czy wzmacniacz naprawdę jest potrzebny. Poniżej rozkładam na czynniki pierwsze, jak ustawić antenę naziemną, żeby obraz nie rwał się przy każdym podmuchu wiatru i żeby nie kupować sprzętu, który niczego nie naprawi.
Najpierw sprawdź te elementy, bo one najczęściej decydują o odbiorze
- Kierunek anteny ma większe znaczenie niż sam model, jeśli nadajnik jest wyraźnie z jednej strony.
- Wysokość montażu często daje większy efekt niż dołożenie kolejnego wzmacniacza.
- Polaryzacja i pasmo muszą pasować do konkretnego multipleksu, inaczej część kanałów zniknie.
- Wzmacniacz bywa pomocny, ale przy mocnym sygnale potrafi tylko pogorszyć sytuację.
- Kabel, złącza i uziemienie są częścią instalacji, a nie dodatkiem po montażu.
- Najpierw ustawiaj na jakość sygnału, dopiero potem na siłę - wskaźniki w telewizorze nie znaczą tego samego.
Co naprawdę wpływa na odbiór sygnału
Z mojego doświadczenia najwięcej problemów bierze się nie z samej anteny, tylko z otoczenia, w którym pracuje. Sygnał naziemny nie lubi przesłon: ścian, balustrad, dachów sąsiednich budynków, gęstych drzew, a nawet dużych metalowych elementów na dachu. Jeśli antena „widzi” nadajnik po drodze tylko przez odbicia, będzie działać, ale zwykle mniej stabilnie.
Po przejściu na DVB-T2/HEVC anteny zwykle nie trzeba wymieniać, ale często trzeba poprawić jej ustawienie albo kierunek odbioru. Jak przypomina gov.pl, zmiana standardu nie powinna wymuszać zakupu nowej anteny, natomiast w niektórych lokalizacjach korekta kierunku daje realną poprawę.
| Czynnik | Dlaczego ma znaczenie | Co zrobię w praktyce |
|---|---|---|
| Kierunek nadajnika | Anteny kierunkowe najlepiej pracują, gdy są ustawione na źródło sygnału | Wstępnie ustawiam antenę na najbliższy sensowny nadajnik, a potem dopracowuję pozycję |
| Wysokość | Każda przeszkoda obniża margines odbioru | Montuję antenę możliwie wysoko i poza przeszkodami terenowymi |
| Pasmo | UHF i VHF nie zawsze odbierają się tak samo dobrze | Sprawdzam, czy antena obejmuje odpowiedni zakres częstotliwości |
| Przewód | Straty na kablu i złe złącza potrafią zabić dobry sygnał | Używam porządnego kabla koncentrycznego i szczelnych końcówek |
| Odbiornik | TV lub dekoder też może ograniczać efekt końcowy | Po zmianie ustawień wykonuję ponowne wyszukiwanie kanałów |
W praktyce najpierw wykluczam przeszkody i zły kierunek, a dopiero później myślę o elektronice. To oszczędza czas, bo wiele usterek wygląda jak „słaby sygnał”, choć naprawdę jest problemem z montażem. I właśnie od montażu warto przejść do ustawiania krok po kroku.
Jak ustawić antenę naziemną krok po kroku
Jeśli mam ustawić instalację od zera, robię to zawsze w tej samej kolejności. Dzięki temu nie kręcę anteną chaotycznie i nie gubię jednocześnie kilku parametrów. Najważniejsza zasada brzmi: najpierw ustawiam zgrubnie, potem poprawiam po kilka stopni, a na końcu dopiero dokręcam wszystko na sztywno.
- Ustalam, z którego nadajnika chcę odbierać sygnał i które multipleksy są dla mnie ważne.
- Mocuję antenę tak, by była stabilna, ale jeszcze możliwa do lekkiej korekty.
- Ustawiam wstępny kierunek na nadajnik, bez liczenia na „oko” i bez przypadkowego ustawienia na najbliższy punkt orientacyjny.
- Podnoszę antenę na taką wysokość, by nie zasłaniały jej barierki, dachy, rynny ani duże elementy metalowe.
- W telewizorze wchodzę w podgląd sygnału i patrzę nie tylko na siłę, ale przede wszystkim na jakość odbioru.
- Przesuwam antenę bardzo małymi krokami, zwykle po kilka stopni, i po każdym ruchu odczekuję chwilę, aż odczyt się ustabilizuje.
- Jeśli jeden z multipleksów znika albo widać skoki jakości, koryguję polaryzację lub wysokość, a nie od razu dokręcam uchwyty.
- Po znalezieniu najlepszego punktu mocuję antenę na stałe i dopiero wtedy sprawdzam odbiór na wszystkich telewizorach w domu.
- Na końcu zabezpieczam złącza przed wodą i robię ponowne wyszukiwanie kanałów w odbiorniku.
Przy ustawianiu zwracam uwagę na jedną rzecz, którą wiele osób pomija: wskaźnik „siły” sygnału bywa mylący. Bywa wysoki nawet wtedy, gdy obraz i tak się rwie. Dla mnie ważniejsze jest to, czy jakość pozostaje stabilna po kilku minutach, a nie tylko przez pierwsze 10 sekund po obrocie anteny.
Jeżeli instalacja jest na dachu lub przy fotowoltaice, pilnuję też bezpiecznego prowadzenia przewodu i nie wciskam anteny tuż przy dużych metalowych elementach konstrukcji. To drobiazg, który w praktyce potrafi zrobić różnicę. Gdy podstawowe ustawienie jest już dobre, trzeba jeszcze dopasować pasmo i polaryzację, bo bez tego nawet solidny montaż może dać tylko połowę efektu.
Kierunek, polaryzacja i pasmo muszą się zgadzać
Tu najłatwiej o błąd, bo jedna antena nie zawsze odbiera wszystko równie dobrze. W Polsce większość multipleksów działa w paśmie UHF, ale MUX-8 pracuje w paśmie VHF 174-230 MHz, więc bywa bardziej kapryśny i częściej wymaga innego podejścia. W praktyce oznacza to, że antena ustawiona „dobrze” dla jednych kanałów może być po prostu niedopasowana do innych.
| Sytuacja | Co zwykle wybieram | Po co to robię |
|---|---|---|
| Odbiór większości kanałów z jednego kierunku | Antenę kierunkową na właściwe pasmo | Żeby zyskać stabilność i ograniczyć odbicia |
| Problem głównie z MUX-8 | Antena lub sekcja VHF, czasem układ combo VHF/UHF | Bo sam UHF nie zawsze wystarczy dla całego zestawu kanałów |
| Blisko nadajnika, ale obraz nadal się rwie | Prostszy, pasywny układ bez zbędnego wzmocnienia | Bo zbyt silny sygnał też może szkodzić |
| Dom osłonięty przez teren lub zabudowę | Wyższy maszt i węższa wiązka anteny | Żeby ograniczyć wpływ przesłon i odbić |

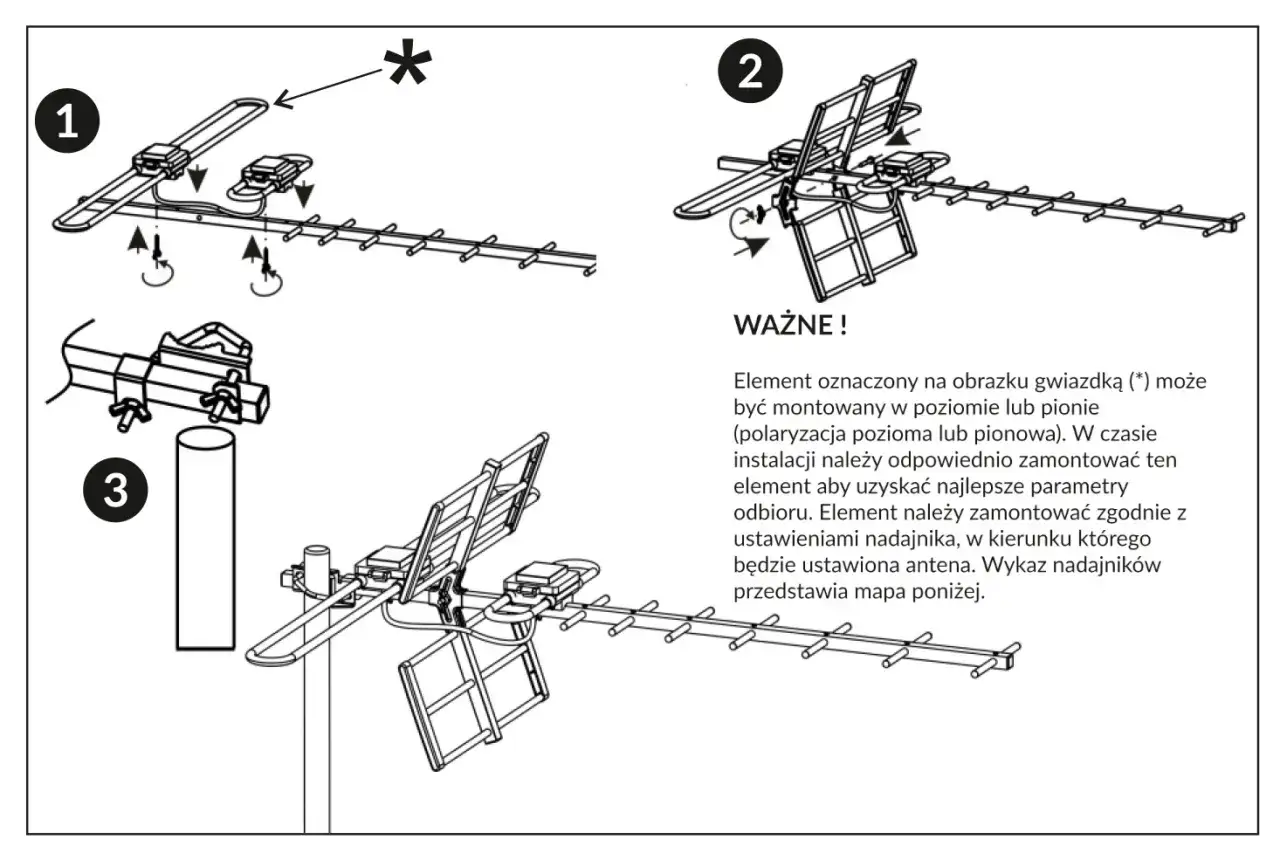

Ważna jest też polaryzacja, czyli ustawienie elementów anteny względem fali nadawanej przez nadajnik. Jeśli transmisja idzie w polaryzacji poziomej, elementy anteny ustawia się poziomo; jeśli w pionowej, pionowo. To nie jest kosmetyka. Źle dobrana polaryzacja potrafi zabrać większą część sygnału niż sam słaby kabel.
Nie kieruję się wyłącznie odległością od nadajnika. Różnicę robią też wzgórza, doliny, gęsta zabudowa i to, czy sygnał idzie „na wprost”, czy po odbiciach. Dlatego zanim zacznę kombinować z elektroniką, chcę mieć pewność, że antena pracuje w odpowiednim paśmie i w poprawnej orientacji. A dopiero potem sprawdzam, czy wzmacniacz w ogóle ma sens.
Wzmacniacz nie zawsze pomaga
To jedna z najczęstszych pułapek. Wiele osób zakłada, że skoro obraz rwie się, to trzeba „dać mocniejszy wzmacniacz”. W praktyce bywa odwrotnie: za mocne wzmocnienie przesterowuje instalację i pogarsza odbiór. Emitel podkreśla, że wzmacniacz nie jest tym samym co zysk anteny, a źle dobrany może obniżyć jakość sygnału zamiast ją poprawić.
Ja zaczynam od układu pasywnego. Jeśli sygnał jest wystarczająco mocny, lepsza będzie dobrze ustawiona antena bez wzmacniacza niż rozbudowany zestaw, który tylko mnoży problemy. Wzmacniacz rozważam dopiero wtedy, gdy:
- kabel jest długi i ma kilka dziesiątek metrów,
- sygnał rozdzielam na kilka odbiorników,
- lokalizacja jest słaba, ale sam sygnał nie jest kompletnie zaszumiony,
- po poprawnym ustawieniu anteny nadal brakuje marginesu odbioru.
Nie mylę też wzmacniacza z symetryzatorem. Symetryzator dopasowuje antenę do kabla i jest potrzebny w wielu pasywnych instalacjach, ale nie „dodaje mocy” w ten sam sposób co wzmacniacz. To ważne rozróżnienie, bo źle dobrany element w puszce antenowej potrafi zrobić więcej szkody niż pożytku.
Jeśli po odłączeniu wzmacniacza obraz nagle staje się stabilniejszy, to sygnał był po prostu zbyt mocny albo instalacja była przesterowana. Jeśli po odłączeniu wszystko znika, problemem może być długość kabla, tłumienie albo zbyt trudne warunki odbioru. Wtedy wracam do anteny, a nie do samych ustawień telewizora.
Kabel, złącza i uziemienie są częścią ustawienia
W instalacjach RTV najwięcej problemów robią rzeczy mało spektakularne. Źle zaciśnięty wtyk, tanie złącze, kabel z uszkodzonym ekranem albo wilgoć w puszce antenowej potrafią zepsuć cały odbiór. Dlatego patrzę na instalację jak na całość, a nie tylko na samą czaszę czy dipol.
Jeżeli montaż jest zewnętrzny, używam kabla koncentrycznego o dobrym ekranowaniu, najlepiej klasy A, i dbam o porządne zakończenia na złączach F. Przewód prowadzę tak, żeby nie robić ostrych załamań, nie dociskać go do krawędzi blachy i nie zostawiać miejsc, w których woda może spływać prosto do złącza. Prosty „łuk kroplowy” często ratuje instalację przed zawilgoceniem.
W budynkach instalacja telewizyjna powinna być wykonana z uwzględnieniem uziemienia oraz ekranowania odpowiedniej klasy. To już nie jest detal, tylko element bezpieczeństwa i odporności na zakłócenia. Jeżeli antena stoi wysoko na maszcie, zwłaszcza przy rozbudowanej instalacji domowej, nie traktuję uziemienia jako opcjonalnego dodatku.
Zwracam też uwagę na trasę przewodu. Długie prowadzenie kabla równolegle do zasilania 230 V nie jest dobrym pomysłem, bo zwiększa ryzyko zakłóceń. Przy większych instalacjach to właśnie poprawne prowadzenie kabla i dobre złącza robią większą różnicę niż zmiana samej anteny na „mocniejszą”.
Kiedy ten tor jest uporządkowany, łatwiej ocenić, czy problemem jest ustawienie anteny, czy już coś głębszego w instalacji. I wtedy zwykle wychodzą na jaw typowe błędy, które można rozpoznać po objawach.
Po objawach szybko widać, gdzie leży błąd
Gdy obraz zaczyna się rwać, nie zgaduję na ślepo. Najpierw patrzę na objaw, bo on bardzo często wskazuje, gdzie jest słabe ogniwo. To skraca czas naprawy i ogranicza niepotrzebne wymiany sprzętu.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwszy ruch, który wykonuję |
|---|---|---|
| Brakuje tylko jednego multipleksu | Złe pasmo albo polaryzacja | Sprawdzam, czy antena obsługuje odpowiedni zakres i czy nie trzeba skorygować ustawienia |
| Obraz znika po deszczu albo wietrze | Woda w złączu, słabe mocowanie lub niski margines sygnału | Uszczelniam połączenia i poprawiam wysokość montażu |
| Siła sygnału jest wysoka, ale jakość niska | Przesterowanie wzmacniacza albo odbicia | Odłączam wzmacniacz i testuję układ pasywny |
| Jeden telewizor działa, drugi nie | Problem z rozgałęzieniem, przewodem lub gniazdem | Sprawdzam kolejno tor sygnałowy od anteny do drugiego odbiornika |
| Po lekkim obrocie anteny wszystko się zmienia | Odbiór odbić lub praca na granicy zasięgu | Szukałem dokładniejszego punktu montażu i lepszej wysokości, a nie kolejnego wzmacniacza |
UKE przypomina, że sprawna instalacja antenowa powinna być wykonana z odpowiednich anten umieszczonych na zewnątrz, w miejscu niezasłoniętym od strony stacji nadawczej, a połączenia z odbiornikiem powinny być zrobione porządnym przewodem koncentrycznym. To dobrze pokazuje, gdzie zwykle zaczyna się problem: nie w telewizorze, tylko w torze odbiorczym.
Jeżeli po kilku próbach dalej widzę te same objawy, przestaję zgadywać. Wtedy wchodzi w grę pomiar i decyzja, czy instalację da się jeszcze poprawić bez większych przeróbek.
Kiedy samodzielna regulacja przestaje mieć sens
Są sytuacje, w których dalsze kręcenie anteną po prostu nie ma sensu. Jeżeli lokalizacja jest mocno zasłonięta, sygnał dociera odbiciami albo w budynku jest rozbudowana instalacja zbiorcza, samodzielna regulacja często daje tylko krótkotrwałą poprawę. W takim momencie bardziej opłaca się pomiar niż kolejny zakup „mocniejszej” anteny.
Do instalatora albo serwisanta z miernikiem sygnału kieruję się wtedy, gdy:
- po poprawnym ustawieniu nadal brakuje stabilności na kilku multipleksach,
- problem pojawia się tylko przy określonej pogodzie,
- na jednym końcu domu sygnał jest dobry, a na drugim znika,
- antenę trzeba ustawić bardzo precyzyjnie, a każdy ruch o kilka stopni wszystko psuje,
- na dachu lub elewacji są przeszkody, których nie da się bezpiecznie ominąć samodzielnie.
W praktyce najlepszy efekt daje wtedy nie „mocniejszy” sprzęt, tylko dobrze dobrana antena, właściwe pasmo, porządny kabel i rzetelny montaż. Jeśli te warunki są spełnione, telewizja naziemna działa stabilnie nawet w trudniejszej lokalizacji. Jeśli nie, czasem jedno precyzyjne pomiarowe podejście daje więcej niż kilka godzin przypadkowych prób.
Jeśli mam zostawić jedną wskazówkę końcową, to tę: zaczynaj od geometrii instalacji, a nie od elektroniki. W ustawianiu anteny naziemnej najczęściej wygrywa cierpliwe dopasowanie kierunku, wysokości i polaryzacji, a dopiero potem ewentualne wsparcie wzmacniaczem czy wymiana kabla.
