Podłączenie Podwójnego Gniazdka - Schemat i Błędy

Jędrzej Zieliński 5 sierpnia 2026

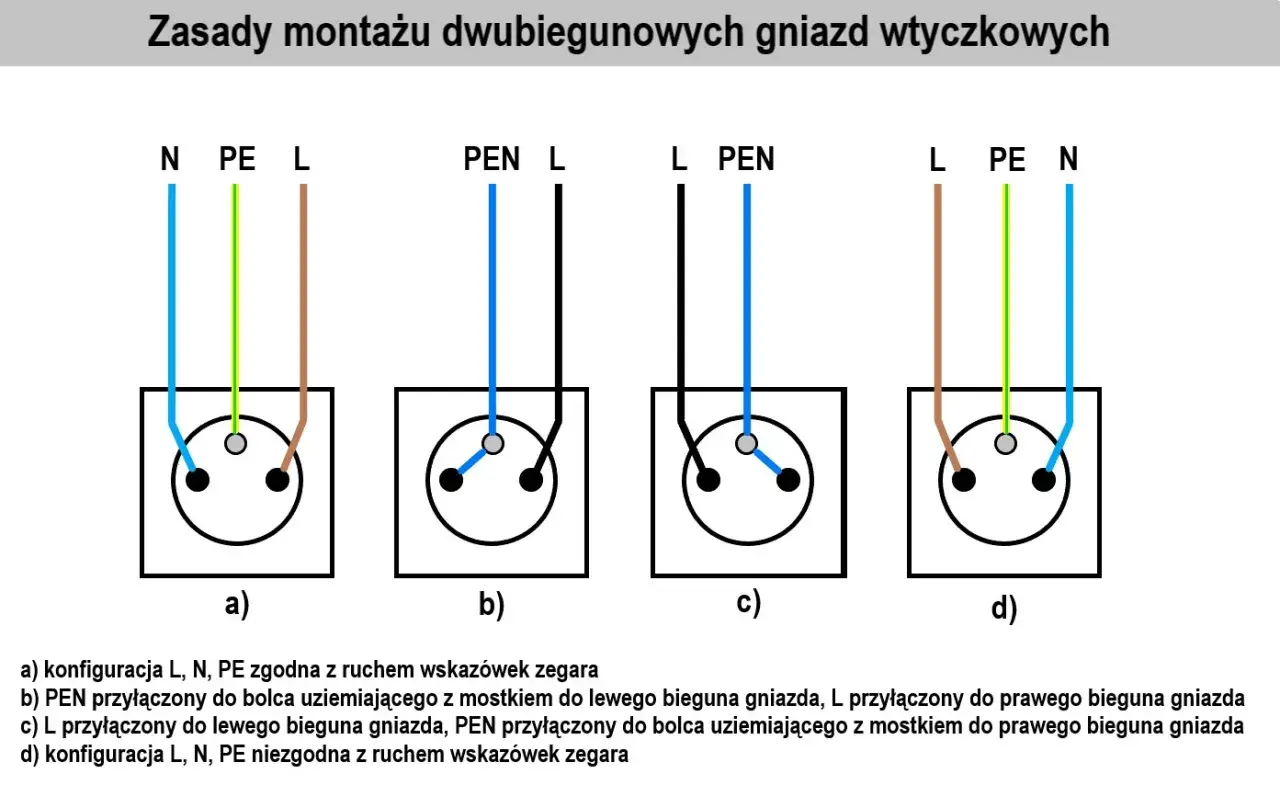

Schemat jak podłączyć gniazdko podwójne: cztery warianty połączeń L, N, PE i PEN z gniazdami.

Spis treści

Podłączenie podwójnego gniazdka wygląda prosto tylko wtedy, gdy od początku wiadomo, który przewód jest fazowy, neutralny i ochronny oraz czy pracujesz na jednym module, czy na dwóch niezależnych mechanizmach w jednej ramce. Poniżej pokazuję schemat podłączenia podwójnego gniazdka, kolejność pracy, typowe pułapki i to, na czym najczęściej wykładają się osoby robiące ten montaż pierwszy raz. Zwracam też uwagę na różnice między nową instalacją 3-żyłową a starszym układem, bo właśnie tam pojawia się najwięcej nieporozumień.

Najważniejsze zasady są proste, ale kolejność i typ instalacji mają znaczenie

  • W standardowym gnieździe 230 V podłączasz trzy żyły: L, N i PE.
  • Patrząc od frontu, faza trafia zwykle na lewy zacisk, neutralny na prawy, a ochronny na środkowy.
  • Podwójne gniazdo nie zwiększa mocy obwodu, bo oba punkty korzystają z tego samego zasilania.
  • W nowych obwodach najczęściej spotkasz przewód miedziany 3x2,5 mm² i zabezpieczenie 16 A, ale zawsze liczy się projekt instalacji.
  • W starej instalacji 2-żyłowej nie wolno zgadywać podłączenia ochrony.

Najpierw rozróżnij, z jakim podwójnym gniazdem masz do czynienia

Nie każde podwójne gniazdo wygląda tak samo od strony podłączenia. Ja zaczynam od sprawdzenia, czy mam do czynienia z jednym mechanizmem z dwiema sekcjami, czy z dwoma osobnymi modułami w jednej ramce, bo od tego zależy sposób mostkowania i liczba zacisków.

Typ osprzętu Jak wygląda Co to zmienia przy podłączeniu Na co uważać
Jeden mechanizm z dwoma gniazdami Jedna obudowa, jeden układ zacisków Zazwyczaj podłączasz zasilanie tylko raz, a producent przewidział wewnętrzne połączenie obu sekcji Nie zakładaj, że wszystkie modele mają identyczny układ zacisków
Dwa moduły w jednej ramce Dwa niezależne elementy obok siebie Często trzeba wykonać mostki między modułami albo doprowadzić przewody do obu punktów Mostki muszą być zgodne z instrukcją i przekrojem przewodów
Gniazdo z zaciskami przelotowymi W jednym zacisku są dwa miejsca na żyłę Ułatwia dalsze prowadzenie obwodu do kolejnego punktu Nie wciskaj kilku żył pod jeden zacisk, jeśli producent tego nie dopuszcza

To ważne rozróżnienie, bo w praktyce wiele błędów wynika nie z samego montażu, tylko z pomylenia osprzętu z typową „podwójną puszką”. Kiedy ten podział jest jasny, można przejść do samego schematu przewodów.

Schemat połączeń, który trzeba czytać od frontu

W standardowym gnieździe 230 V patrzę na oznaczenia, a nie na domysły. Od frontu, przy pionowym montażu, faza L trafia zwykle na lewy zacisk, neutralny N na prawy, a ochronny PE do środka lub na zacisk oznaczony symbolem ochrony.

Przewód Typowy kolor Zacisk Rola
L Brązowy, czarny lub szary L Przewód fazowy
N Niebieski N Przewód neutralny
PE Żółto-zielony Zacisk ochronny lub środek Przewód ochronny

Najważniejsza zasada: sam kolor żyły nie wystarcza w starej instalacji. Jeśli przewody były już kiedyś przerabiane, przed dotknięciem zacisków wolę sprawdzić je miernikiem dwubiegunowym niż ufać izolacji. Dopiero po takim odczytaniu zacisków ma sens przejść do montażu krok po kroku.

Montaż krok po kroku bez zgadywania

Gdy schemat jest już jasny, montaż sprowadza się do kolejności i porządku w puszce. Ja robię to tak:

  1. Wyłączam właściwy obwód w rozdzielnicy i sprawdzam brak napięcia miernikiem dwubiegunowym.
  2. Demontuję ramkę i mechanizm, żeby zobaczyć, ile żył faktycznie wchodzi do puszki.
  3. Zdejmuję izolację zwykle na 10-12 mm, ale zawsze sprawdzam wymaganie producenta osprzętu.
  4. Podłączam najpierw przewód ochronny PE, potem neutralny N, a na końcu fazowy L.
  5. Jeśli to dwa moduły w jednej ramce, łączę je mostkami tylko wtedy, gdy przewidział to producent.
  6. Układam przewody bez naprężeń, przykręcam mechanizm, zakładam ramkę i dopiero wtedy włączam zasilanie.

Przy zaciskach sprężynowych wsuwam żyłę do oporu, a przy śrubowych dociągam ją z wyczuciem. Miedziana żyła nie powinna wystawać poza zacisk, bo to prosta droga do grzania i późniejszych problemów. Ja zawsze zostawiam też w puszce kilka centymetrów zapasu, bo późniejszy serwis bez tego zamienia się w niepotrzebne szarpanie przewodów.

Podwójne gniazdo nie daje podwójnej mocy

To częste nieporozumienie. Dwa otwory nie oznaczają dwóch niezależnych obwodów, tylko jedną wspólną linię zasilania. Jeśli instalacja jest wykonana typowo, czyli przewodem miedzianym 3x2,5 mm² i zabezpieczeniem 16 A, obciążenie całego obwodu wynosi w przybliżeniu 3,68 kW przy napięciu 230 V.

Co bywa mylące Jak jest naprawdę
Dwa gniazda = dwa razy większa moc Oba punkty korzystają z tego samego obwodu i tego samego zabezpieczenia
Druga połówka gniazda rozwiąże przeciążenie Jeśli obwód jest za słaby, problem zostaje ten sam
Podwójny osprzęt zastępuje dodatkowy obwód To tylko wygodniejsze miejsce podłączenia urządzeń

W nowoczesnej instalacji taki obwód zwykle współpracuje także z ochroną różnicowoprądową 30 mA, ale sam dobór zabezpieczeń zależy od projektu i nie powinien być zmieniany na czuja. To ważne zwłaszcza tam, gdzie obok siebie lądują czajnik, grzejnik, zmywarka albo ładowarka dużej mocy. Ja patrzę na podwójne gniazdo jak na wygodę użytkową, nie jak na sposób obejścia ograniczeń obwodu.

Co zrobić w starszej instalacji 2-żyłowej

Najwięcej ostrożności wymaga stara instalacja dwużyłowa. Jeśli w puszce widzisz tylko dwie żyły, masz do czynienia z układem, który wymaga oceny, a nie zgadywania. W takich obwodach przewód ochronny nie pojawia się „sam z siebie”, a gniazdo z bolcem trzeba dobrać do rzeczywistego sposobu ochrony całego obwodu.

Sytuacja Co to zwykle oznacza Co robię
Są trzy żyły i oznaczenia na osprzęcie są czytelne Standardowy montaż w nowej lub poprawnie zmodernizowanej instalacji Podłączam zgodnie z L, N i PE
Są tylko dwie żyły Stary układ, często TN-C, bez osobnego przewodu ochronnego Nie zakładam, że da się bezpiecznie zastosować gniazdo z bolcem bez sprawdzenia całego obwodu
Kolory nie pasują do opisu albo ktoś już coś poprawiał Instalacja mogła być mieszana lub przerabiana Wykonuję pomiar i w razie wątpliwości wzywam elektryka

TN-C to stary układ, w którym funkcja ochronna i robocza bywają połączone w jednym przewodzie, więc tu szczególnie łatwo o błąd. Jeśli nie masz pewności, czy obwód można bezpiecznie dostosować do gniazda z ochroną, nie traktuję tego jako zadania „na jeden wieczór”. Tu koszt pomyłki jest zwykle większy niż koszt wezwania fachowca. I właśnie dlatego po starej instalacji przechodzę od razu do listy typowych błędów, bo to one najczęściej zdradzają, że coś poszło nie tak.

Najczęstsze błędy, które wychodzą dopiero po uruchomieniu

  • Luźny zacisk. Gniazdo działa, ale po czasie zaczyna się grzać i może pojawić się zapach przegrzanej izolacji.
  • Zbyt długi odcinek zdjętej izolacji. Odsłonięta miedź może dotknąć sąsiedniego zacisku albo metalowej części osprzętu.
  • Brak mostka tam, gdzie producent go wymaga. Jedna połówka gniazda działa, druga pozostaje martwa.
  • Wpychanie zbyt wielu przewodów do małej puszki. Mechanizm nie siada równo i później luzują się połączenia.
  • Ufasz wyłącznie kolorom żył. W starej instalacji to najkrótsza droga do pomyłki.

Jeżeli po uruchomieniu słyszysz trzask, czujesz zapach przegrzanej izolacji albo gniazdo staje się ciepłe przy zwykłym obciążeniu, przerywam pracę. To nie jest „normalne ułożenie się instalacji”, tylko sygnał, że coś jest nie tak. Skoro wiesz już, gdzie najczęściej pojawia się ryzyko, pozostaje krótka kontrola przed zamknięciem ramki.

Zanim zamkniesz ramkę, sprawdź te trzy rzeczy

Przed ostatecznym skręceniem robię trzy krótkie kontrole: czy przewód ochronny jest osadzony pewnie, czy żadna żyła nie jest nadmiernie naciągnięta oraz czy mechanizm siedzi równo w puszce. Dopiero potem włączam zasilanie i testuję pod lekkim obciążeniem, a nie od razu na pełnej mocy.

  • Jeżeli gniazdo ma służyć do sprzętu grzejącego, lepiej dać mu osobny, dobrze dobrany obwód.
  • Jeżeli instalacja jest stara, wilgotna albo była wielokrotnie poprawiana, warto ją najpierw obejrzeć, a nie tylko wymienić osprzęt.
  • Jeżeli po montażu cokolwiek budzi wątpliwości, kontrola elektryka jest rozsądniejsza niż kolejna próba na siłę.

W praktyce właśnie te drobiazgi decydują o tym, czy podwójne gniazdo będzie działało bezproblemowo przez lata, czy zacznie sprawiać kłopoty po kilku tygodniach. W domu z fotowoltaiką, pompą ciepła albo większą liczbą urządzeń o dużej mocy poprawny montaż ma jeszcze większe znaczenie, bo słabe połączenia szybciej wychodzą na jaw pod realnym obciążeniem.

FAQ - Najczęstsze pytania

Przewód fazowy (L) to zazwyczaj brązowy, czarny lub szary, neutralny (N) jest niebieski, a ochronny (PE) żółto-zielony. Zawsze jednak należy to zweryfikować miernikiem, zwłaszcza w starszych instalacjach, gdzie kolory mogą być niezgodne ze standardem.

Nie, podwójne gniazdko nie zwiększa mocy obwodu. Oba punkty korzystają z tego samego zasilania i zabezpieczenia. Jest to jedynie udogodnienie użytkowe, a nie sposób na obejście ograniczeń obciążenia instalacji elektrycznej.

W przypadku instalacji dwużyłowej (stary układ TN-C) nie wolno zgadywać podłączenia ochrony. Konieczna jest ocena całego obwodu przez elektryka, ponieważ bezpieczne zastosowanie gniazda z bolcem może wymagać modernizacji instalacji.

Do najczęstszych błędów należą luźne zaciski, zbyt długo zdjęta izolacja, brak mostka między modułami, upychanie przewodów w małej puszce oraz ufanie wyłącznie kolorom żył w starej instalacji. Mogą one prowadzić do przegrzewania lub awarii.

Warto wezwać elektryka, gdy instalacja jest stara, wilgotna, była wielokrotnie przerabiana, kolory żył są niezgodne ze standardem, masz wątpliwości co do bezpieczeństwa podłączenia lub po montażu pojawiają się niepokojące objawy, takie jak trzaski czy zapach spalenizny.
