Uziom otokowy to rozwiązanie, które porządkuje pracę instalacji odgromowej, pomaga wyrównać potencjały i poprawia bezpieczeństwo całego obiektu. W tym artykule wyjaśniam, kiedy taki otok ma sens, jak powinien być poprowadzony wokół budynku, z jakich materiałów go się wykonuje i na jakich błędach najczęściej potyka się wykonawstwo. Dorzucam też praktyczne porównanie z innymi rodzajami uziemień, bo to zwykle tam zapada decyzja, która później decyduje o skuteczności całego układu.
Najważniejsze informacje o otoku uziemiającym
- To zamknięty pierścień prowadzony w gruncie wokół budynku, który wspiera ochronę przeciwporażeniową i odgromową.
- W praktyce liczy się nie tylko sam przewód, ale też głębokość ułożenia, ciągłość połączeń i kontakt z gruntem.
- Najczęściej stosuje się go przy istniejących budynkach albo tam, gdzie uziom fundamentowy nie jest możliwy lub nie daje oczekiwanych parametrów.
- Dobry projekt uwzględnia połączenie z główną szyną wyrównawczą, instalacją odgromową i ewentualnie fotowoltaiką.
- Wielu problemów da się uniknąć jeszcze przed zasypaniem wykopu, jeśli wcześniej zaplanuje się wyprowadzenia i punkty kontrolne.
Jak działa uziom otokowy i kiedy ma sens
W praktyce patrzę na ten układ jak na pierścień, który „rozlewa” potencjał wokół budynku i daje instalacji bezpieczniejszą drogę do ziemi. Nie chodzi tu wyłącznie o samo odprowadzenie prądu zwarciowego albo udarowego, ale też o ograniczenie różnic napięć pomiędzy metalowymi elementami domu, instalacją elektryczną i otoczeniem budynku. To właśnie dlatego w dobrze zaprojektowanym systemie nie traktuje się go jako dodatku, tylko jako część szerszego układu wyrównania potencjałów.
Taki otok ma szczególny sens tam, gdzie nie ma możliwości wykonania uziomu fundamentowego, gdzie fundament jest odizolowany od gruntu albo gdzie trzeba poprawić jakość uziemienia w budynku już istniejącym. W nowych obiektach, jeśli konstrukcja na to pozwala, najpierw rozważa się uziom fundamentowy, ale gdy ten wariant odpada, pierścień w gruncie staje się bardzo rozsądną alternatywą. Z mojego punktu widzenia ważne jest jedno: dobry otok nie zastępuje projektu, tylko realizuje projekt, więc jego skuteczność zależy od gruntu, połączeń i sposobu prowadzenia przewodu.
W polskich realiach taki układ jest szczególnie użyteczny przy domach z fotowoltaiką, pompą ciepła, automatyką budynkową i instalacją odgromową, bo tam problem przepięć i połączeń wyrównawczych pojawia się szybciej niż w prostym układzie elektrycznym. Zanim jednak przejdę do montażu, warto zobaczyć, z czego taki system powinien się składać i na co zwracam uwagę przy doborze materiału.
Z czego składa się dobrze wykonany otok
Najprościej mówiąc, to zamknięty pierścień z przewodu albo taśmy ułożony w ziemi wokół obiektu. W praktyce najczęściej spotyka się bednarkę lub przewód okrągły, a wybór materiału zależy od środowiska korozyjnego, wymagań projektu i tego, czy układ ma współpracować z ochroną odgromową. Przy projektowaniu trzymam się zasady, że materiał ma wytrzymać tyle, ile sam budynek, a nie tylko tyle, ile wytrzyma świeżo po zasypaniu wykopu.
| Materiał | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Stal ocynkowana ogniowo | Typowe budynki jednorodzinne i obiekty o umiarkowanych wymaganiach korozyjnych | Dobra dostępność, rozsądny koszt, łatwy montaż | Trzeba pilnować zabezpieczenia antykorozyjnego i jakości połączeń |
| Stal nierdzewna | Grunty agresywne, obiekty wymagające długiej trwałości, instalacje mocno obciążone odgromowo | Bardzo wysoka odporność na korozję, stabilna trwałość | Wyraźnie wyższy koszt materiału |
| Miedź | Wybrane projekty specjalne i rozwiązania systemowe | Bardzo dobra przewodność i trwałość elektryczna | Trzeba uważać na korozję elektrochemiczną przy łączeniu z innymi metalami |
W wymiarach roboczych warto pamiętać o dwóch liczbach, które regularnie wracają w dokumentacji technicznej: drut okrągły minimum 10 mm albo płaskownik minimum 30 x 3,5 mm. To nie jest ozdobnik w projekcie, tylko realny wymóg, który przekłada się na wytrzymałość mechaniczną i zachowanie układu po latach. Z punktu widzenia praktyki równie ważny jest stały kontakt z gruntem, bez niepotrzebnych przekładek, które odcinają przewód od ziemi i osłabiają jego działanie.
Jeżeli budynek ma izolację obwodową, „białą wannę” albo inne rozwiązania ograniczające kontakt fundamentu z gruntem, otok bywa wręcz podstawowym sposobem zbudowania sensownego uziemienia. W takim układzie liczy się już nie tylko materiał, ale też dokładna geometria obwodu i połączenie z resztą instalacji, więc przechodzę teraz do samego montażu.
Jak wykonać go krok po kroku
Wytycz obwód zanim zaczniesz kopać
Najpierw wyznaczam przebieg pierścienia tak, żeby zachować bezpieczny dystans od ścian i fundamentów oraz nie kolidować z drenażem, izolacją przeciwwodną, instalacją gazową czy trasami kablowymi. W praktyce przyjmuje się prowadzenie przewodu w odległości około 1 m od zewnętrznych ścian, a jego ułożenie zwykle zaczyna się na głębokości co najmniej 0,5 m. Jeśli grunt łatwo przesycha, a lokalnie występuje strefa przemarzania, rozsądniej jest zejść głębiej, bo suchy pas przy powierzchni potrafi mocno pogorszyć parametry uziemienia.
Ułóż przewód jako zamknięty pierścień
Sam otok musi tworzyć ciągły, zamknięty obwód. Nie robię tu skrótów w rodzaju „prawie zamknięty” albo „zostawimy później na łączeniu”, bo to później mści się na pomiarach i na pracy całej instalacji. W większych obiektach, zwłaszcza gdy dochodzi instalacja odgromowa, stosuje się dodatkowe połączenia poprzeczne i siatkę wyrównawczą, aby ograniczyć różnice potencjałów. Dla budynków z ochroną odgromową praktyczne oczka siatki nie powinny być zbyt duże, zwykle przyjmuje się układ maksymalnie 10 x 10 m; bez LPS dopuszcza się większe pola, ale i tak nie warto projektować tego „na styk”.
Przeczytaj również: Technik elektryk: Przedmioty w technikum i klucz do kariery
Połącz otok z GSU i instalacją odgromową

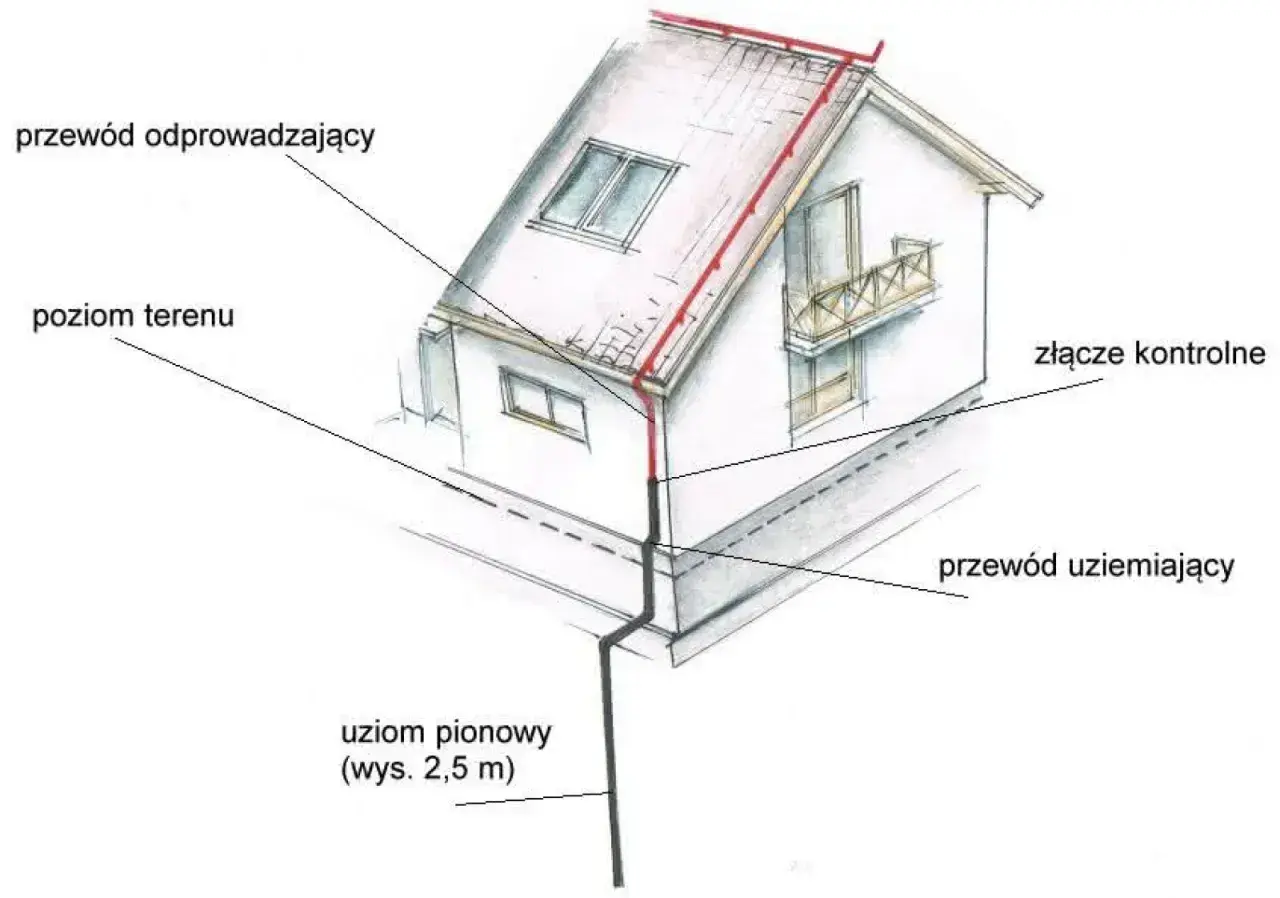

W dobrze zaprojektowanym domu wszystko schodzi do głównej szyny wyrównawczej, czyli GSU. To tam zbierają się połączenia ochronne, uziemiające i wyrównawcze z instalacji elektrycznej, metalowych rur, konstrukcji i ewentualnych systemów pomocniczych. Jeśli obiekt ma zewnętrzną ochronę odgromową, połączenia z przewodami odprowadzającymi robi się tak, aby prąd piorunowy miał możliwie krótką i niskoimpedancyjną drogę do ziemi. Ja zawsze traktuję ten etap jako krytyczny, bo tu już nie chodzi o sam przewód w wykopie, tylko o cały łańcuch bezpieczeństwa.
Po ułożeniu przewodu sprawdzam ciągłość, punkty wyprowadzeń i dokumentuję trasę jeszcze przed zasypaniem. To drobiazg, który oszczędza sporo nerwów, gdy po roku trzeba coś dobudować, naprawić albo zweryfikować pomiarami. I właśnie na tym etapie najlepiej widać, kiedy otok jest dobrym wyborem, a kiedy lepiej postawić na inne rozwiązanie.
Kiedy wybrać go zamiast fundamentowego lub szpilkowego
W nowym domu pierwszy wybór bardzo często pada na uziom fundamentowy, bo jest trwały i naturalnie współpracuje z konstrukcją. Gdy jednak fundament jest już gotowy, izolowany albo projekt nie przewidywał takiego rozwiązania, otok jest jednym z najbardziej sensownych sposobów dołożenia skutecznego uziemienia. Z uziomem szpilkowym sytuacja jest inna: to dobre rozwiązanie punktowe, ale nie zawsze daje tak równomierny rozkład potencjału wokół całego budynku.
| Rozwiązanie | Kiedy je wybieram | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Uziom fundamentowy | Nowa budowa, dostęp do zbrojenia, brak izolacji od gruntu | Trwałość i bardzo dobra integracja z konstrukcją | Trzeba go zaplanować przed betonowaniem |
| Otok wokół budynku | Istniejący obiekt, izolowany fundament, potrzeba poprawy układu | Można go dołożyć po wykonaniu budynku | Wymaga robót ziemnych i dobrej ochrony antykorozyjnej |
| Uziom szpilkowy | Mało miejsca lub potrzeba lokalnego wzmocnienia uziemienia | Szybki montaż i niewielka ingerencja w teren | Nie zawsze tak dobrze wyrównuje potencjał jak pierścień |
Jeżeli projekt dotyczy obiektu z dużym okapem, izolacją obwodową albo grunt suchy przez większą część roku, otok zwykle wygrywa z rozwiązaniem „na jedną szpilkę”. W większych budynkach dodatkowo rozważa się kratę lub kilka współpracujących obwodów, bo sam pierścień może nie wystarczyć do uzyskania stabilnych parametrów. Z tej perspektywy wybór nie sprowadza się do pytania „który uziom jest lepszy”, tylko „który układ najlepiej odpowiada geometrii budynku i warunkom gruntu”.
Najczęstsze błędy, które obniżają skuteczność
W praktyce najwięcej problemów widzę nie w samym pomyśle, tylko w wykonaniu. Pierścień ułożony zbyt płytko, przerwany na łączeniu albo schowany w warstwie, która odcina go od wilgotnego gruntu, traci sporą część swojej wartości. Tak samo działa pozornie drobny błąd, jak nieprzemyślane połączenie różnych metali bez ochrony przed korozją elektrochemiczną.
- Ułożenie przewodu za płytko, w suchej strefie przy powierzchni gruntu.
- Przerwanie zamkniętego obwodu albo wykonanie połączeń o słabej ciągłości elektrycznej.
- Poprowadzenie otoku zbyt blisko izolacji obwodowej lub strefy, w której grunt nie ma stabilnej wilgotności.
- Brak połączenia z GSU, z instalacją odgromową albo z metalowymi elementami budynku.
- Dobór materiału bez uwzględnienia korozji i rodzaju gruntu.
- Brak dokumentacji zdjęciowej i pomiarów przed zasypaniem wykopu.
Warto też uważać na budynki z dużym dachem i okapem. Jeśli wokół elewacji grunt szybko przesycha, prowadzenie otoku wyłącznie pod „suchą strefą” przy ścianie nie daje najlepszego efektu, bo uziemienie pracuje wtedy w gorszych warunkach niż zakłada projekt. A tam, gdzie przewidziano połączenia z LPS, nie wolno traktować układu jak zwykłego przewodu w ziemi, bo to już element ochrony życia i sprzętu.
Te błędy są szczególnie kosztowne, bo zwykle wychodzą dopiero na etapie pomiarów albo po pierwszym poważniejszym udarze. Dlatego warto od razu sprawdzić, jak poprawnie mierzyć i odbierać taki układ, zwłaszcza w domu z fotowoltaiką lub rozbudowaną automatyką.
Pomiar, odbiór i połączenie z instalacją odgromową oraz pv
Nie sprowadzam odbioru do jednego odczytu z miernika, bo to zbyt uproszczone podejście. Najpierw sprawdzam ciągłość połączeń, później rezystancję uziemienia, a na końcu kompletność połączeń wyrównawczych i zgodność z projektem. W praktyce ważne są dwie rzeczy: ciągłość elektryczna pierścienia i realny kontakt z gruntem. Bez tego nawet ładnie wyglądający wykop nie daje pewności, że układ zadziała wtedy, kiedy będzie potrzebny.
Przy instalacji odgromowej dąży się do możliwie małej rezystancji uziemienia, a w praktyce za dobry punkt odniesienia często przyjmuje się okolice 10 Ω lub mniej, ale nie traktuję tego jako uniwersalnej wartości dla każdego obiektu. Ostateczny cel zależy od projektu, gruntu i funkcji całego układu. Inaczej podchodzę do prostego domu jednorodzinnego, a inaczej do budynku z instalacją odgromową, zasilaniem awaryjnym i panelami fotowoltaicznymi na dachu.
Przy fotowoltaice temat jest jeszcze ważniejszy, bo udary i przepięcia potrafią uszkodzić falownik, optymalizatory, ograniczniki przepięć i elementy monitoringu. Sam otok nie zastępuje właściwego prowadzenia przewodów DC ani ochrony SPD, ale bardzo pomaga jako stabilny punkt odniesienia dla całej instalacji. Jeżeli z budynku wychodzą przewody odprowadzające ochrony odgromowej, łączę je z układem tak, aby droga prądu była możliwie krótka i przewidywalna, a wszystko było spięte z GSU w jednym, spójnym systemie.
Na etapie odbioru lubię też mieć jasną dokumentację: zdjęcia trasy przed zasypaniem, lokalizację wyprowadzeń, opis materiału i wynik pomiarów. To nie jest biurokracja dla zasady, tylko praktyczna pomoc przy późniejszej rozbudowie albo serwisie. Jeśli ktoś za dwa lata doda magazyn energii, pompę ciepła albo nowe SPD, taki komplet danych oszczędza czas i pieniądze.
Co warto zaplanować, zanim wykop zniknie pod ziemią
Najwięcej oszczędza się nie na samym przewodzie, ale na dobrym planie. Zanim ziemia wróci do wykopu, przewiduję miejsce wyprowadzeń do GSU, punktów kontrolnych, połączeń z instalacją odgromową oraz ewentualnych rozbudów związanych z fotowoltaiką, pompą ciepła czy metalowymi elementami ogrodzenia. To także moment, żeby sprawdzić, czy w projekcie nie brakuje dodatkowych połączeń poprzecznych, jeśli budynek jest większy albo bardziej wymagający pod względem ochrony odgromowej.
Jeżeli miałbym zostawić jedną praktyczną radę, byłaby prosta: otoku nie da się dobrze poprawić po zasypaniu, jeśli wcześniej nie zaplanowało się detali. Dlatego traktuję go jako element całego systemu uziemienia, a nie jako pojedynczy kabel w ziemi. Gdy połączysz właściwy materiał, poprawną geometrię, sensowne połączenia wyrównawcze i rzetelny pomiar, dostajesz rozwiązanie, które realnie poprawia bezpieczeństwo domu i sprzętu przez długie lata.
