L w elektryce: Co oznacza? Poznaj rolę i zasady bezpieczeństwa

Zrozumienie podstawowych symboli w elektryce jest kluczowe dla zachowania bezpieczeństwa w domu i miejscu pracy. Jednym z takich fundamentalnych oznaczeń jest litera "L", która odnosi się do przewodu fazowego. W tym artykule szczegółowo wyjaśnimy, co oznacza ten symbol, jaką rolę pełni przewód fazowy w instalacji elektrycznej, jakie są jego standardowe kolory oraz jakie zasady bezpieczeństwa należy przestrzegać podczas pracy z instalacjami elektrycznymi. Ta wiedza to nie tylko kwestia techniczna, ale przede wszystkim fundament bezpiecznego użytkowania prądu.

Co oznacza symbol "L" w elektryce?

Zrozumienie, co oznacza symbol "L" w kontekście instalacji elektrycznych, jest absolutnie fundamentalne dla każdego, kto ma z nimi do czynienia. Przewód fazowy, oznaczony właśnie tą literą, jest pod napięciem i to on dostarcza energię do naszych urządzeń. Niewłaściwe postępowanie z nim, wynikające z braku wiedzy, może prowadzić do bardzo niebezpiecznych sytuacji, w tym do porażenia prądem. Dlatego właśnie tak ważne jest, aby dokładnie poznać jego rolę i zasady bezpiecznego obchodzenia się z nim.

L, czyli przewód fazowy co to dokładnie oznacza?

Litera "L" w elektryce pochodzi od angielskiego słowa "Line", co oznacza linię. W polskiej nomenklaturze jest to przewód fazowy. Jest to kluczowy element każdego obwodu elektrycznego, ponieważ to właśnie on przenosi napięcie. W standardowych polskich instalacjach jednofazowych, napięcie na przewodzie fazowym wynosi 230V względem ziemi. To właśnie dlatego przewód ten jest określany jako "pod napięciem" i stanowi potencjalne zagrożenie w przypadku bezpośredniego kontaktu. Jego główną rolą jest dostarczanie energii elektrycznej do odbiorników, takich jak lampy, sprzęt AGD czy elektronika.

Skąd pochodzi skrót "L" w elektryce?

Skrót "L" w kontekście elektrycznym wywodzi się bezpośrednio z języka angielskiego i jest akronimem od słowa "Line", co w tłumaczeniu na język polski oznacza "linia".

Rola przewodu fazowego w domowej instalacji

Przewodowe trio: Jak "L" współpracuje z przewodami N (neutralnym) i PE (ochronnym)?

Przewód fazowy "L" nigdy nie działa w izolacji. Jest on integralną częścią tzw. "przewodowego trio", które tworzy kompletny i bezpieczny obwód elektryczny. Współpracuje on ściśle z dwoma innymi kluczowymi przewodami: neutralnym (N) i ochronnym (PE). Ta synergia jest niezbędna do prawidłowego działania urządzeń i, co najważniejsze, do zapewnienia bezpieczeństwa użytkownikom.

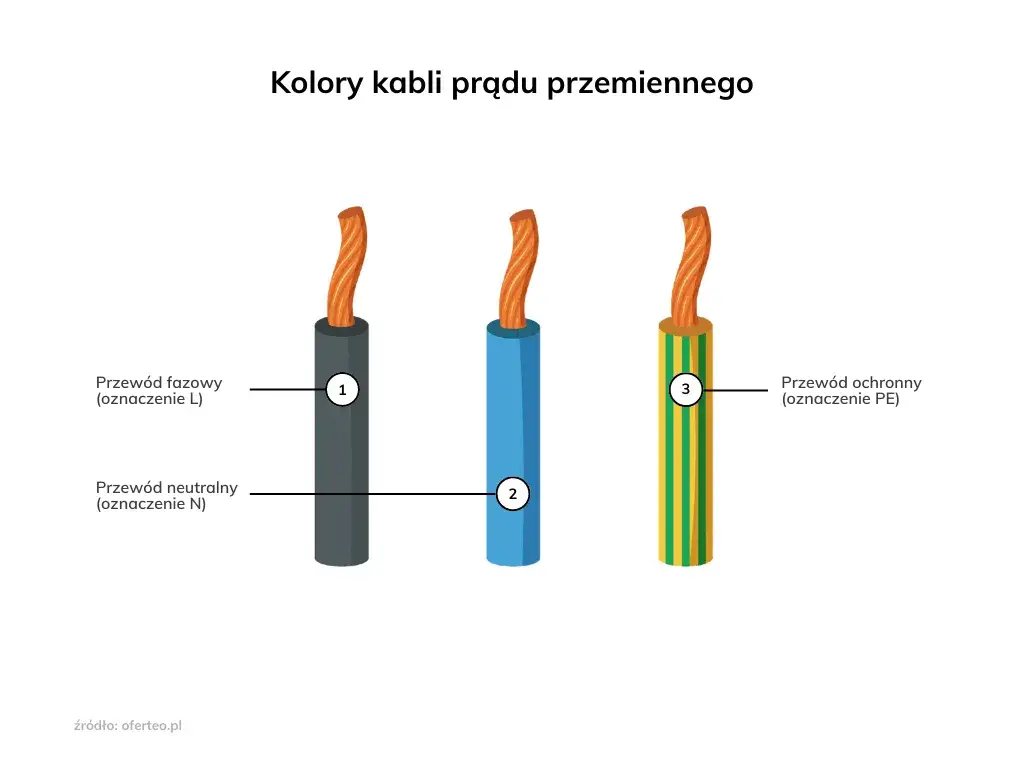

• Przewód fazowy (L): Jest to "droga" dostarczająca energię elektryczną z sieci do urządzenia. Znajduje się pod napięciem i jest odpowiedzialny za "zasilanie".
• Przewód neutralny (N): Ma kolor niebieski i jego rolą jest zamknięcie obwodu. Prąd, po wykonaniu pracy w urządzeniu, wraca nim do źródła zasilania. Jest on zazwyczaj również pod napięciem, ale jego potencjał jest bliski zeru względem ziemi (w normalnych warunkach).
• Przewód ochronny (PE): Ma charakterystyczny żółto-zielony kolor. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku awarii. Gdy izolacja urządzenia zostanie uszkodzona i jego obudowa znajdzie się pod napięciem, przewód PE odprowadza to niebezpieczne napięcie bezpośrednio do ziemi, chroniąc użytkownika przed porażeniem.

Napięcie 230V dlaczego przewód L jest "pod prądem"?

Przewód fazowy "L" jest "pod prądem" dlatego, że przenosi napięcie 230V względem ziemi w instalacjach jednofazowych. Jest to podstawowa różnica potencjałów, która umożliwia przepływ prądu elektrycznego i zasilanie urządzeń. Bez tej różnicy potencjałów prąd nie mógłby płynąć. Niestety, właśnie to napięcie sprawia, że dotknięcie nieizolowanego przewodu fazowego podczas kontaktu z ziemią (lub innym obiektem o niższym potencjale) prowadzi do przepływu prądu przez ciało człowieka, co jest bardzo niebezpieczne i może skutkować porażeniem.

Co się stanie, gdy pomylisz podłączenie przewodów?

Pomylenie podłączenia przewodów, zwłaszcza w przypadku przewodu fazowego, może mieć bardzo poważne konsekwencje. Najbardziej bezpośrednim zagrożeniem jest ryzyko porażenia prądem, które może wystąpić nawet wtedy, gdy urządzenie jest "wyłączone" jeśli przewód fazowy zostanie nieprawidłowo podłączony do obudowy lub przewodu neutralnego. Może to również prowadzić do uszkodzenia podłączonego sprzętu, jego nieprawidłowego działania, a w skrajnych przypadkach nawet do pożaru. Dlatego tak kluczowe jest prawidłowe rozpoznanie i podłączenie każdego przewodu.

Rozpoznawanie przewodu fazowego: kolory i normy

Aktualna norma PN-HD 308 S2: 2007 jakie kolory obowiązują?

Współczesne instalacje elektryczne w Polsce muszą być zgodne z obowiązującymi normami, które zapewniają jednolity system oznaczeń i bezpieczeństwo. Kluczową normą regulującą kolorystykę przewodów jest norma PN-HD 308 S2: 2007. Zrozumienie jej zapisów jest niezbędne dla każdego, kto zajmuje się elektryką, od profesjonalistów po osoby wykonujące drobne prace w domu.

Brązowy, czarny, a może szary? Dopuszczalne kolory dla przewodu L

Zgodnie z obowiązującą normą PN-HD 308 S2: 2007, przewody fazowe (L) w instalacjach elektrycznych mogą mieć następujące kolory izolacji:

• Brązowy
• Czarny
• Szary

Te trzy kolory są standardowo używane do oznaczenia przewodów pod napięciem, które dostarczają energię do urządzeń.

Niebieski (N) i żółto-zielony (PE) kolory, których nie można mylić

Należy bezwzględnie pamiętać, że kolory niebieski oraz żółto-zielony są zarezerwowane wyłącznie dla przewodów neutralnych (N) i ochronnych (PE) odpowiednio. Nigdy nie wolno używać tych kolorów do oznaczania przewodów fazowych (L). Przewód niebieski jest zawsze przewodem neutralnym, który zamyka obwód, natomiast żółto-zielony to przewód ochronny, zapewniający bezpieczeństwo przed porażeniem. Ich specyficzne role i kolory są ściśle określone dla uniknięcia pomyłek.

Uwaga na stare instalacje dlaczego sam kolor to nie wszystko?

Chociaż nowoczesne instalacje są zgodne z normą PN-HD 308 S2: 2007, w starszych budynkach możemy natknąć się na przewody oznaczone innymi kolorami. W instalacjach sprzed lat można było spotkać np. przewody fazowe w kolorze czerwonym, białym, a nawet zielonym. Z tego powodu, nigdy nie należy polegać wyłącznie na kolorze przewodów, zwłaszcza podczas prac w starszych obiektach. Zawsze konieczne jest użycie próbnika napięcia, aby jednoznacznie zidentyfikować, który przewód jest fazowy, który neutralny, a który ochronny.

Symbol "L" na gniazdkach i włącznikach

Jak prawidłowo podłączyć przewód fazowy do gniazdka?

Na większości gniazdek elektrycznych znajdziemy oznaczenia zacisków. Symbol "L" umieszczony obok jednego z otworów wskazuje jednoznacznie, do którego zacisku należy podłączyć przewód fazowy. Prawidłowe podłączenie przewodu fazowego do zacisku oznaczonego jako "L" jest kluczowe dla poprawnego działania urządzenia i, co ważniejsze, dla bezpieczeństwa. Zapewnia to właściwą polaryzację, która jest istotna dla działania niektórych urządzeń i dla bezpieczeństwa podczas ich użytkowania.

Co oznaczają symbole L, L1, L2 na włączniku światła?

Na włącznikach światła również często spotykamy oznaczenia symbolizujące przewody. Symbol "L" na włączniku zazwyczaj oznacza zacisk wejściowy, do którego należy podłączyć przewód fazowy z instalacji. Symbole takie jak "L1", "L2" (lub strzałki) wskazują natomiast zaciski wyjściowe, do których podłączone zostaną przewody prowadzące prąd do poszczególnych lamp lub grup oświetleniowych. Umożliwia to sterowanie różnymi obwodami oświetleniowymi za pomocą jednego włącznika.

Dlaczego włącznik zawsze musi przerywać obwód na przewodzie fazowym?

To fundamentalna zasada bezpieczeństwa w instalacjach elektrycznych. Włączniki światła i inne przełączniki sterujące urządzeniami (tzw. włączniki jednobiegunowe) zawsze muszą być instalowane na przewodzie fazowym (L). Dlaczego? Ponieważ po wyłączeniu włącznika, przerwanie obwodu na przewodzie fazowym fizycznie odcina dopływ prądu do odbiornika (np. żarówki). Dzięki temu, nawet jeśli włącznik jest wyłączony, lampa czy urządzenie nie znajdują się pod napięciem, co znacząco redukuje ryzyko porażenia prądem podczas wymiany żarówki czy konserwacji urządzenia.

Instalacja trójfazowa: L1, L2, L3 i "siła"

Czym jest "siła" i kiedy jej potrzebujesz?

Termin "siła" jest potocznym określeniem zasilania trójfazowego, które jest standardem w wielu domach i mieszkaniach, szczególnie tam, gdzie zapotrzebowanie na moc jest większe. Instalacja trójfazowa wykorzystuje trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N) i ochronny (PE), dostarczając napięcie 400V między fazami. Jest ona niezbędna do zasilania urządzeń o dużej mocy, które w instalacji jednofazowej (230V) nie mogłyby działać prawidłowo lub w ogóle.

Standardowe kolory przewodów w instalacji 400V (L1, L2, L3)

W instalacjach trójfazowych, zgodnie z normą PN-HD 308 S2: 2007, przewody fazowe są rozróżniane kolorystycznie w następujący sposób:

• L1: Brązowy
• L2: Czarny
• L3: Szary

Przewód neutralny (N) pozostaje niebieski, a ochronny (PE) żółto-zielony.

Przykłady zastosowania instalacji trójfazowej w domu (płyta indukcyjna, fotowoltaika)

Instalacja trójfazowa znajduje zastosowanie w wielu miejscach w nowoczesnym domu, gdzie potrzebna jest większa moc. Do najczęstszych przykładów należą:

• Płyty indukcyjne i kuchenki elektryczne: Urządzenia te, ze względu na wysokie zapotrzebowanie na energię, często wymagają zasilania trójfazowego.
• Duże piece elektryczne: W domach ogrzewanych elektrycznie, piece o dużej mocy również korzystają z instalacji trójfazowej.
• Systemy fotowoltaiczne: Falowniki do paneli słonecznych, zwłaszcza te o większej mocy, często wymagają podłączenia do sieci trójfazowej.
• Silniki elektryczne: W niektórych zastosowaniach domowych, np. przy pompach głębinowych czy większych warsztatach, mogą być stosowane silniki trójfazowe.

Bezpieczne postępowanie z przewodem fazowym

Podstawowe narzędzie: Jak używać próbnika napięcia do identyfikacji fazy?

Próbnik napięcia (zwany potocznie "śrubokrętem próbnym" lub "teserem") to absolutnie podstawowe narzędzie każdego, kto ma do czynienia z instalacjami elektrycznymi. Jego użycie jest proste, ale niezwykle ważne dla bezpieczeństwa. Aby zidentyfikować przewód fazowy, należy dotknąć metalową końcówką próbnika badanego przewodu, jednocześnie przykładając palec do metalowego elementu na rękojeści próbnika. Jeśli w przewodzie jest napięcie, wskaźnik w rękojeści (najczęściej mała neonówka) zaświeci się. Jest to jednoznaczny sygnał, że mamy do czynienia z przewodem fazowym.

Najważniejsze zasady bezpieczeństwa podczas pracy z instalacją elektryczną

Praca z prądem elektrycznym wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Oto kluczowe kroki, które należy podjąć:

1. Zawsze odłączaj zasilanie: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, upewnij się, że główne zasilanie zostało odłączone w rozdzielnicy.
2. Weryfikuj obecność napięcia próbnikiem: Po odłączeniu zasilania, zawsze sprawdź za pomocą próbnika, czy w przewodach faktycznie nie ma napięcia. Nie ufaj tylko wyłącznikom.
3. Nie polegaj wyłącznie na kolorach przewodów: Jak wspomniano, stare instalacje mogą mieć nietypowe oznaczenia. Zawsze używaj próbnika do potwierdzenia.
4. Używaj odpowiednich narzędzi: Stosuj narzędzia izolowane, przeznaczone do prac elektrycznych, aby zminimalizować ryzyko porażenia.
5. Pracuj w suchym środowisku: Wilgoć znacząco zwiększa ryzyko porażenia prądem.

Kiedy bezwzględnie należy wezwać profesjonalnego elektryka?

Choć podstawowe prace przy instalacji mogą wydawać się proste, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć zadanie profesjonaliście. Należy wezwać elektryka, jeśli:

• Nie masz pewności co do swoich umiejętności lub wiedzy.
• Instalacja jest skomplikowana, stara lub uszkodzona.
• Potrzebne są poważniejsze naprawy, wymiana rozdzielnicy, czy modernizacja instalacji.
• Występują problemy z instalacją, których nie potrafisz zdiagnozować (np. częste przepalanie bezpieczników, iskrzenie).
• Chodzi o podłączenie urządzeń o dużej mocy lub instalacji trójfazowej, jeśli nie masz doświadczenia.

W takich przypadkach, bezpieczeństwo jest najważniejsze, a błąd może być bardzo kosztowny lub wręcz tragiczny w skutkach.
