Przewód neutralny w instalacji elektrycznej zamyka obwód i w praktyce decyduje o tym, czy odbiorniki pracują stabilnie, a zabezpieczenia reagują tak, jak trzeba. Najwięcej błędów pojawia się wtedy, gdy ktoś myli go z ochronnym albo zakłada, że w każdym obwodzie to tylko bierny „powrót prądu”. To niebezpieczne uproszczenie, zwłaszcza w domach z fotowoltaiką, pompą ciepła albo większą liczbą urządzeń elektronicznych. W tym tekście pokazuję, jak działa N, czym różni się od PE i PEN, jak odczytać oznaczenia oraz jakie objawy powinny skłonić do sprawdzenia instalacji.
Najważniejsze fakty o torze neutralnym
- N zamyka obwód i w instalacji jednofazowej zwykle prowadzi prąd roboczy.
- PE odpowiada za ochronę przeciwporażeniową i nie zastępuje przewodu roboczego.
- PEN łączy obie funkcje w starszych układach, ale po rozdziale nie wolno go mieszać z PE.
- Niebieska żyła zwykle oznacza tor neutralny, a zielono-żółta ochronny.
- Migotanie światła, grzanie złącz i losowe resety sprzętów często wskazują na problem z połączeniami.
- Przy modernizacji liczą się nie tylko zabezpieczenia, ale też stan zacisków i wyniki pomiarów.

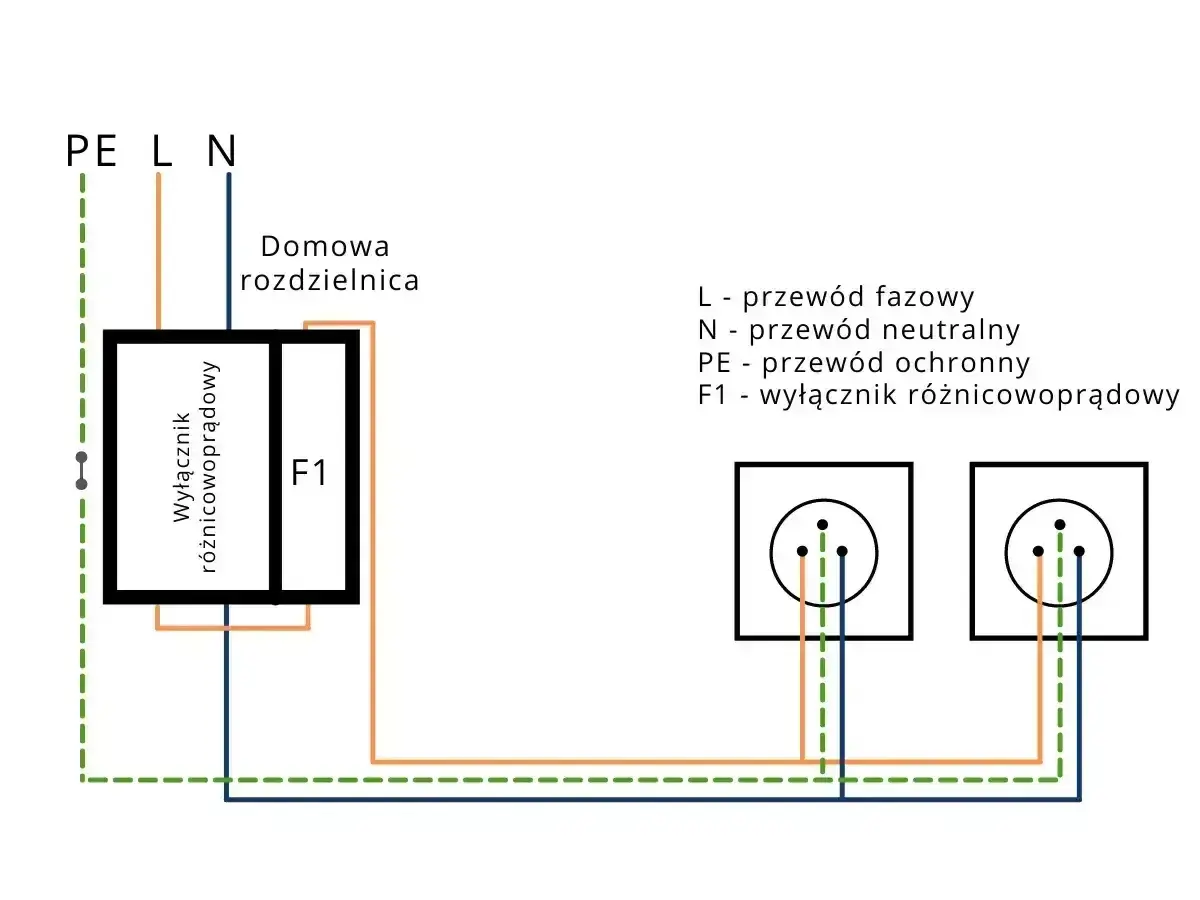

Czym jest przewód neutralny i jak pracuje
W prostym ujęciu to żyła, która domyka obwód między źródłem zasilania a odbiornikiem. W instalacji jednofazowej, czyli tam, gdzie korzystasz z napięcia 230 V, prąd płynie fazą do urządzenia, a wraca właśnie przez N. Dlatego jego roli nie da się sprowadzić do „przewodu bez znaczenia” - bez niego wiele odbiorników po prostu nie zadziała.
W układzie trójfazowym sprawa jest trochę bardziej złożona. Gdy obciążenia są symetryczne, prąd w N może być niewielki albo wręcz bliski zera, ale w realnym domu rzadko wszystko jest rozłożone idealnie równo. Do tego dochodzą zasilacze impulsowe, elektronika użytkowa i urządzenia sterowane falownikiem, które potrafią zwiększać obciążenie tego toru. Ja właśnie tutaj najczęściej widzę błąd myślowy: ktoś patrzy na neutralny przewód jak na tło, a potem dziwi się, że instalacja zaczyna zachowywać się niestabilnie.
Jeśli chcesz dobrze zrozumieć temat, najpierw trzeba rozdzielić funkcję roboczą od ochronnej. To prowadzi prosto do porównania z PE i PEN.
Dlaczego N to nie to samo co PE i PEN
Te trzy oznaczenia są często mylone, a to właśnie tu pojawiają się najgroźniejsze błędy montażowe. Najkrócej mówiąc, N służy do pracy obwodu, PE do ochrony człowieka i obudów urządzeń, a PEN łączy obie funkcje tylko w określonych układach sieciowych. W nowej instalacji te role muszą być czytelnie rozdzielone.
| Żyła | Rola | Prąd roboczy w normalnej pracy | Typowe zastosowanie | Oznaczenie |
|---|---|---|---|---|
| N | Zamyka obwód i odprowadza prąd powrotny | Tak | Obwody odbiorcze, gniazda, oświetlenie | Niebieskie |
| PE | Chroni przed porażeniem i łączy części przewodzące dostępne z uziemieniem | Nie, w normalnych warunkach | Obudowy urządzeń, bolce ochronne, połączenia wyrównawcze | Zielono-żółte |
| PEN | Łączy funkcję ochronną i roboczą | Tak | Starsze układy TN-C i wybrane odcinki sieci | Oznaczenie mieszane zgodne z normą |

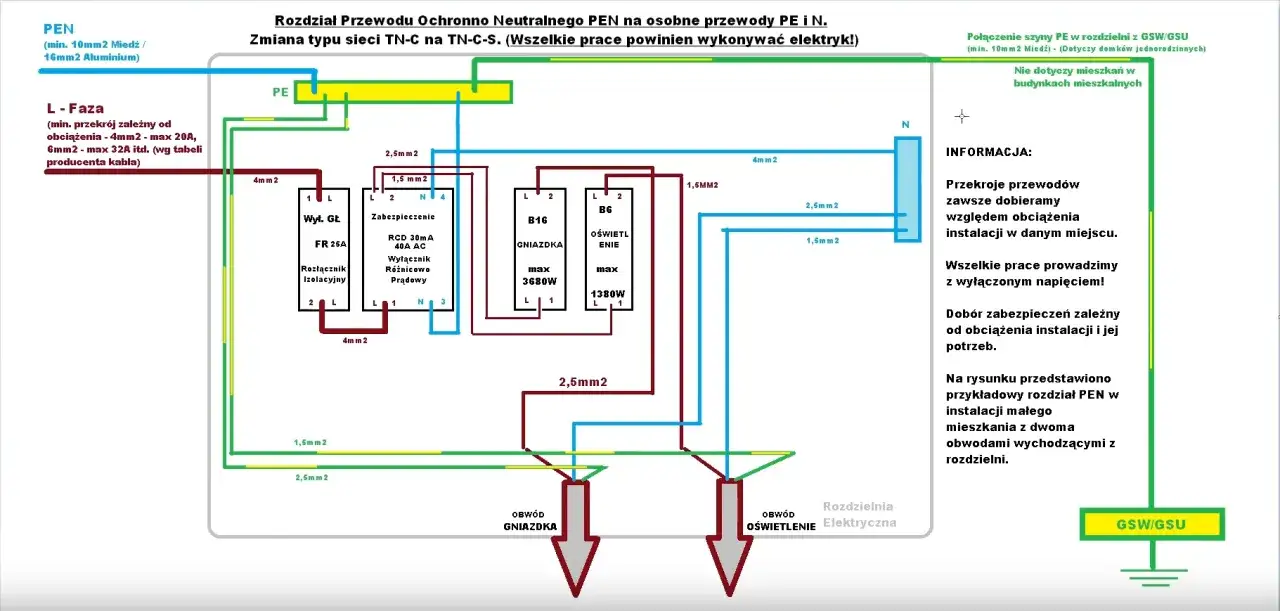

Najważniejsza zasada brzmi prosto: po rozdzieleniu PEN na PE i N nie wolno ich z powrotem łączyć w dowolnym miejscu instalacji. To właśnie taki „mały mostek” bywa przyczyną wybijania różnicówki, błędnego działania zabezpieczeń i problemów z bezpieczeństwem. Kiedy role są już jasne, łatwiej odczytać oznaczenia w kablach i rozdzielnicy.
Jak rozpoznać żyłę neutralną po kolorze i oznaczeniach
W nowych instalacjach niskiego napięcia neutralna żyła jest zwykle niebieska, a przewody robocze mają barwy brązową, czarną lub szarą. To nie jest detal estetyczny, tylko praktyczny system identyfikacji, który ma ograniczyć pomyłki przy montażu, serwisie i pomiarach. W środku rozdzielnicy taki kolor potrafi oszczędzić dużo czasu, ale tylko wtedy, gdy ktoś rzeczywiście trzyma się standardu.
Nie polegam jednak wyłącznie na kolorze, bo w starszych obiektach można trafić na odcinki wykonane według dawnych zasad albo po częściowych przeróbkach. Dlatego obok barwy patrzę też na oznaczenia na schemacie i na listwy w rozdzielnicy. To ważne zwłaszcza wtedy, gdy instalacja była rozbudowywana etapami, bo w takich miejscach najłatwiej o nieczytelne przejścia między starym układem TN-C a nowszym TN-S lub TN-C-S.
| Oznaczenie | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| N | Żyła robocza powrotna | Powinna być czytelnie wydzielona i nieużywana jako ochrona |
| PE | Żyła ochronna | Nie służy do zasilania odbiorników |
| PEN | Żyła łącząca funkcję roboczą i ochronną | Wymaga właściwego punktu rozdziału i ciągłości połączeń |
Jeżeli oznaczenia są niespójne albo ktoś „poprawiał” instalację na własną rękę, kolor przestaje być pewnym punktem odniesienia. Wtedy trzeba patrzeć na objawy pracy całego układu, bo to one zwykle zdradzają problem wcześniej niż całkowita awaria.
Objawy, że tor neutralny wymaga sprawdzenia
W praktyce najczęściej nie zaczyna się od spektakularnego zwarcia, tylko od drobnych sygnałów, które łatwo zignorować. Migotanie lamp, losowe restarty elektroniki, ciepłe gniazdo, przyciemnianie światła po włączeniu czajnika albo różne napięcia w pozornie tych samych punktach instalacji to sygnały ostrzegawcze. Nie zawsze winny jest sam N, ale ten tor warto sprawdzić jako pierwszy.
| Objaw | Co może oznaczać | Dlaczego to ważne |
|---|---|---|
| Migotanie oświetlenia | Luz na zacisku, spadek napięcia, nierówny rozkład obciążenia | To często pierwszy znak, że połączenie się grzeje |
| Resetowanie się sprzętów | Chwilowe zaniki lub wahania napięcia | Elektronika reaguje szybciej niż klasyczne odbiorniki |
| Grzanie rozdzielnicy lub puszki | Zbyt duża rezystancja połączenia | To już sygnał ryzyka uszkodzenia izolacji |
| Nierówne napięcie w różnych gniazdach | Uszkodzenie lub przerwa w neutralnym torze | W sieci trójfazowej może to prowadzić do bardzo niebezpiecznych skutków |
| Wyłączanie się różnicówki | Upływ prądu, błędne mostkowanie N i PE, uszkodzenie odbiornika | Nie warto tego ignorować ani „na próbę” omijać zabezpieczeń |
Najgroźniejszy scenariusz pojawia się wtedy, gdy przerwany jest neutralny przewód w układzie trójfazowym. Wtedy napięcia na odbiornikach jednofazowych mogą się gwałtownie rozjechać, a część urządzeń dostaje warunki, do których nie została zaprojektowana. Drugi częsty problem to luźny zacisk, który na początku tylko się grzeje, a po czasie zaczyna uszkadzać kolejne elementy instalacji. To już dobry moment, żeby przejść od objawów do konkretnych działań kontrolnych.
Jak sprawdzić instalację przed modernizacją
Przed dołożeniem nowych odbiorników, wymianą rozdzielnicy albo montażem większego źródła ciepła ja zawsze zaczynam od prostego porządku w instalacji. Nie od mocy urządzenia, tylko od tego, czy układ sieci jest rozpoznany, połączenia są pewne, a neutralny tor nie ma słabych punktów. To właśnie te podstawy najczęściej decydują, czy modernizacja pójdzie gładko.
- Ustal, w jakim układzie pracuje instalacja i gdzie następuje rozdział PEN na PE i N, jeśli taki rozdział w ogóle występuje.
- Sprawdź stan zacisków, listwy neutralnej i połączeń wyrównawczych, szczególnie w miejscach, gdzie przewody były niedawno ruszane.
- Oceń, czy obciążenia w obwodach trójfazowych są rozłożone możliwie równomiernie.
- Zweryfikuj działanie wyłączników różnicowoprądowych po każdej większej zmianie w instalacji.
- Przy fotowoltaice, pompie ciepła, płycie indukcyjnej albo ładowarce samochodu elektrycznego zamów pomiar i ocenę instalacji u elektryka, który naprawdę pracuje z pomiarami, a nie tylko „patrzy po kolorach”.
Nie robiłbym też dwóch rzeczy: nie mostkowałbym N z PE „na wszelki wypadek” i nie zakładałbym, że niebieski przewód zawsze jest poprawnie podłączony tylko dlatego, że tak wygląda. W starszych domach najwięcej błędów ukrywa się właśnie w miejscach, które na pierwszy rzut oka wyglądają normalnie. Kiedy ten etap jest opanowany, łatwiej zrozumieć, dlaczego temat wraca przy nowoczesnych źródłach energii i ogrzewaniu.
Dlaczego ten temat wraca przy fotowoltaice i ogrzewaniu elektrycznym
W instalacjach z fotowoltaiką, pompą ciepła, automatyką grzewczą i elektroniką sterującą neutralny tor nie jest już tylko technicznym dodatkiem. Inwertery, zasilacze impulsowe i urządzenia z falownikami generują inne warunki pracy niż proste odbiorniki sprzed lat, więc jakość połączeń i poprawny podział funkcji mają realny wpływ na stabilność całego układu. Właśnie dlatego przy nowoczesnych systemach energetycznych patrzę nie tylko na moc i zabezpieczenia, ale też na stan N, PE i zacisków w rozdzielnicy.
To podejście zwykle oszczędza późniejszych problemów. Jeśli instalacja ma zasilać dom z większą liczbą odbiorników jednofazowych, magazyn energii, pompę ciepła albo ładowarkę EV, drobny luz w torze neutralnym może szybko urosnąć do kosztownej awarii. Z mojego punktu widzenia lepiej wyłapać to na etapie przeglądu niż później szukać przyczyny w urządzeniu, które tylko ujawniło słaby punkt instalacji. Dobrze zrobiona kontrola tego elementu daje po prostu spokój na lata.
