Impulsator to element, który zamienia ruch albo ustawienie pokrętła na sygnał elektryczny w postaci impulsów. W automatyce, elektronice użytkowej i sterowaniu instalacjami liczy się nie sam obrót gałki, tylko to, czy układ dostaje czysty, powtarzalny sygnał do zliczania, pomiaru albo regulacji. W tym artykule pokazuję, jak działa taki układ, jakie są jego odmiany, gdzie naprawdę się przydaje i jak go dobrać, żeby nie walczyć później z błędnymi odczytami.
Najważniejsze fakty o sygnale impulsowym i jego zastosowaniu
- Najczęściej chodzi o czujnik obrotu albo prosty generator sygnału, a nie o jeden sztywny typ urządzenia.
- Wersja mechaniczna jest tania i wygodna, ale wymaga tłumienia drgań styków.
- Optyczna i magnetyczna dają stabilniejszy odczyt, zwłaszcza w trudniejszym środowisku.
- W praktyce ważne są: liczba impulsów na obrót, typ wyjścia, zasilanie i odporność na zakłócenia.
- W instalacjach grzewczych, automatyce i elektronice pomiarowej sygnał impulsowy służy do zliczania, regulacji i testów.
Co robi ten element w układzie
Najprościej mówiąc, taki element zamienia zmianę położenia na serię impulsów, czyli krótkich stanów wysokich i niskich. Sterownik nie „widzi” samego pokrętła; widzi dopiero zbocza sygnału, z których liczy kroki, ocenia kierunek i w razie potrzeby wylicza prędkość obrotu. Jeśli układ ma dwa kanały przesunięte w fazie, mówimy o sygnale kwadraturowym: jeden kanał prowadzi drugi o 90 stopni, a elektronika dzięki temu rozpoznaje kierunek ruchu.
Nie liczy się sam obrót, tylko liczba zboczy. To właśnie dlatego dobrze dobrany układ daje przewidywalną zmianę nastawy, a źle dobrany zaczyna gubić kroki albo dublować odczyty. Kiedy już wiemy, co ma się wydarzyć w sygnale, sensownie jest przyjrzeć się budowie, bo to ona decyduje o trwałości i jakości impulsu.
Jak jest zbudowany i co decyduje o jakości impulsu

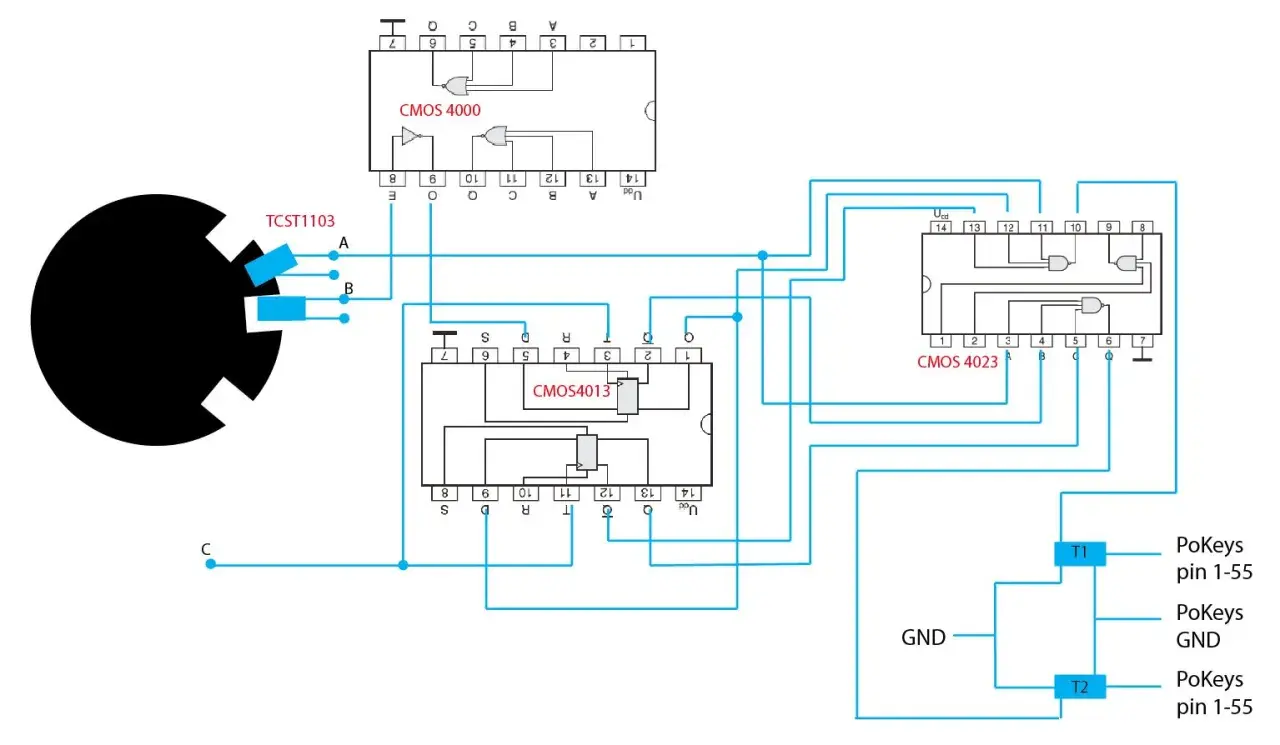

W praktyce spotykam trzy podejścia. W wersji mechanicznej sygnał powstaje przez domykanie styków, więc konstrukcja jest prosta, ale trzeba liczyć się z drganiami styków. W wersji optycznej tarcza z nacięciami przerywa wiązkę światła, co daje czystszy przebieg. W wersji magnetycznej magnes i czujnik Halla pracują bez klasycznego kontaktu, dlatego całość lepiej znosi kurz, wilgoć i wibracje.
Na jakość sygnału wpływa też to, jak rozwiązano sam ruch rękojeści lub wałka. Wyczuwalny skok ułatwia obsługę panelu, ale nie zawsze jest najlepszy do pomiaru. Z kolei brak mechanicznego kontaktu zwykle poprawia trwałość, choć podnosi wymagania wobec elektroniki odczytowej. Właśnie dlatego warto porównać odmiany, zamiast wybierać wyłącznie po cenie.
Które odmiany sprawdzają się najlepiej w praktyce
Ja zwykle dzielę te rozwiązania według tego, ile wybaczają w realnym środowisku. Tanie modele wystarczą do prostych paneli, ale gdy sygnał ma trafiać do sterownika przez długi przewód albo przez szafę pełną zakłóceń, zaczyna się liczyć odporność na błędy, a nie sama cena.
| Typ | Co daje | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Mechaniczny | Prosty, tani, wyczuwalny skok | Drgania styków, mniejsza trwałość | Panele użytkownika, proste nastawy |
| Optyczny | Czysty sygnał, dobra precyzja | Wrażliwość na kurz i zabrudzenia | Pomiar pozycji, precyzyjne sterowanie |
| Magnetyczny | Odporność na pył, wilgoć i wibracje | Bywa droższy, czasem wymaga lepszego toru odczytu | Instalacje przemysłowe, trudniejsze warunki |
Jeśli miałbym wskazać jedną praktyczną regułę, powiedziałbym tak: do interfejsu dla człowieka często wystarcza model mechaniczny, ale do pracy ciągłej i dokładnego zliczania częściej wybieram rozwiązanie bezstykowe. To prowadzi do jeszcze ważniejszego pytania, bo pod tą samą nazwą może kryć się też generator sygnału, czyli zupełnie inne narzędzie.
Kiedy chodzi o czujnik obrotu, a kiedy o generator testowy
Ten termin bywa używany na dwa sposoby. Z jednej strony chodzi o element, który reaguje na ruch i zamienia go na impulsy, z drugiej o generator impulsów, czyli układ, który sam tworzy powtarzalny przebieg do testowania elektroniki. To nie jest drobna różnica: pierwszy pracuje jako czujnik, drugi jako źródło sygnału.
W prostych generatorach bardzo często spotyka się układ 555, bo potrafi pracować jako stabilny timer albo oscylator. W laboratorium i serwisie takie źródło sygnału przydaje się do sprawdzenia wejść licznikowych, filtrów, sterowników i reakcji układu na różne częstotliwości, amplitudy oraz szerokości impulsu. W praktyce pierwszy układ odpowiada na ruch, a drugi go symuluje.
To rozróżnienie jest ważniejsze, niż się wydaje, bo od niego zależy cały wybór osprzętu. Jeśli potrzebujesz odczytu położenia, patrzysz na enkoder lub czujnik obrotu; jeśli chcesz przetestować elektronikę, wybierasz źródło impulsów. A gdy to już jasne, warto od razu przejść do zastosowań, bo tam najlepiej widać sens całego rozwiązania.
Gdzie ten sygnał naprawdę się przydaje
Najbardziej oczywiste zastosowanie to sterowanie parametrami w panelach i urządzeniach, ale w instalacjach technicznych impulsowy odczyt ma dużo szersze znaczenie. W kotłowniach, układach pompowych, falownikach i automatyce budynkowej pozwala precyzyjnie ustawiać wartości bez skoków, które byłyby irytujące przy klasycznym potencjometrze. W systemach pomiarowych zlicza przepływ, położenie albo prędkość, a w serwisie elektroniki ułatwia symulowanie sygnałów testowych.
- Panele sterowania kotłem, pompą ciepła i wentylacją.
- Falowniki, napędy i układy regulacji prędkości.
- Liczniki przepływu, pozycji i obrotów.
- Automatyka rolet, bram, zaworów i siłowników.
- Stanowiska testowe, serwis i uruchomienia elektroniki.
W sektorze energii i ogrzewania taki sygnał jest szczególnie użyteczny tam, gdzie liczy się płynna regulacja, a nie tylko prosty przełącznik. Kiedy znamy zastosowania, można już przejść do doboru parametrów bez zgadywania, co tak naprawdę będzie działać w danym układzie.
Jak dobrać właściwy model do projektu
Dobór zaczynam od trzech pytań: co ma mierzyć układ, w jakim środowisku ma pracować i jakie wejście ma sterownik. Dopiero potem patrzę na wygodę obsługi. W praktyce rozdzielczość też ma znaczenie, ale nie zawsze im więcej impulsów, tym lepiej. Do prostego interfejsu człowieka często wystarcza 20-30 impulsów na obrót. Przy dokładniejszej regulacji sensownie zaczyna się zakres 100-400 impulsów na obrót, a w pomiarach ruchu idzie się jeszcze wyżej.
- Typ wyjścia - sprawdź, czy sterownik oczekuje sygnału A/B, wyjścia typu open collector, czy układu push-pull. Open collector wymaga zewnętrznego podciągnięcia do odpowiedniego poziomu, a push-pull aktywnie podaje stan wysoki i niski.
- Zasilanie - najczęściej spotyka się 5 V, 12 V i 24 V; to musi pasować do wejścia, inaczej sygnał będzie niestabilny albo w ogóle nieczytelny.
- Środowisko pracy - kurz, wilgoć, wibracje i temperatura mają większe znaczenie niż marketingowa nazwa obudowy.
- Obsługa - jeśli ma służyć człowiekowi, przydaje się wyraźny skok i ewentualny przycisk; jeśli ma mierzyć pozycję, ważniejsza jest płynność i trwałość.
- Tor przewodów - przy dłuższych odcinkach lepiej od razu myśleć o ekranowaniu i odporności na zakłócenia.
Wybór nie polega na kupieniu „najdokładniejszego” modelu, tylko takiego, który pasuje do wejścia, sposobu użytkowania i warunków pracy. A gdy urządzenie jest już dobrane, największe problemy zwykle wychodzą dopiero przy montażu i filtracji sygnału.
Najczęstsze błędy przy montażu i diagnostyce
Najwięcej kłopotów widzę nie w samym czujniku, tylko w okablowaniu i interpretacji sygnału. Przy wersji mechanicznej drgania styków potrafią wywołać kilka dodatkowych impulsów po jednym ruchu, zwykle w czasie kilku milisekund. Jeśli sterownik nie ma prostego filtru programowego albo układ RC, odczyt zaczyna żyć własnym życiem.
- Brak wspólnej masy albo zły poziom logiczny między czujnikiem a sterownikiem.
- Pomylenie kanałów A i B, co odwraca kierunek zliczania.
- Brak tłumienia drgań styków w wersji mechanicznej.
- Prowadzenie przewodów sygnałowych tuż obok falownika, przekaźnika albo stycznika.
- Zbyt agresywne filtrowanie w software, przez co sterownik gubi szybkie ruchy.
Ja zwykle zaczynam diagnostykę od prostego podglądu przebiegu, bo wtedy od razu widać, czy problem siedzi w samym źródle, czy w torze wejściowym. Jeśli te błędy wytniesz na starcie, sam montaż staje się dużo mniej kłopotliwy.
Co sprawdzić przed zakupem, żeby układ nie gubił impulsów
Przed zakupem patrzę przede wszystkim na zgodność elektryczną i warunki pracy, a dopiero potem na wygodę obsługi. To brzmi banalnie, ale właśnie tu najczęściej powstają problemy, które później trudno naprawić bez wymiany całego modułu.
- Sprawdź, czy zasilanie pasuje do sterownika i czy wyjście ma właściwy typ sygnału.
- Oceń, czy potrzebujesz wersji z wyczuwalnym skokiem, czy raczej płynnego odczytu pozycji.
- Zweryfikuj liczbę impulsów na obrót i nie zawyżaj jej bez potrzeby.
- Ustal, czy urządzenie będzie pracowało w kurzu, wilgoci, wibracjach albo przy podwyższonej temperaturze.
- Jeśli sygnał ma iść do PLC, mikrokontrolera albo falownika, sprawdź wymagania wejścia już na etapie doboru.
Najlepszy wybór to nie najbardziej efektowny model, tylko taki, który daje czysty sygnał, pasuje do toru wejściowego i nie wymaga ciągłej walki z zakłóceniami. Gdy te warunki są spełnione, cały układ działa spokojnie i przewidywalnie, a to w elektryce zwykle ma większą wartość niż sama liczba parametrów w katalogu.
