Uziemienie w gniazdku - czy twój bolec na pewno chroni?

Dobrze wykonane uziemienie w gniazdku nie jest dodatkiem, tylko podstawą ochrony przeciwporażeniowej. Gdy instalacja jest poprawna, prąd uszkodzenia ma bezpieczną drogę odprowadzenia, a zabezpieczenia mogą zadziałać zanim obudowa urządzenia stanie się groźna. W tym tekście pokazuję, jak to działa w praktyce, jak rozpoznać poprawne rozwiązanie, gdzie zaczynają się problemy ze starymi instalacjami i kiedy sam osprzęt trzeba potraktować jako sygnał do większej modernizacji.

Co naprawdę daje ochrona w gnieździe

W języku potocznym mówi się o uziemieniu, ale w praktyce chodzi o styk ochronny i przewód PE, czyli tor, którym ma popłynąć prąd w chwili awarii. Jeśli wewnątrz urządzenia klasy I, czyli takiego, którego metalowa obudowa wymaga przewodu ochronnego, dojdzie do przebicia fazy na obudowę, ochrona ma przejąć ten prąd i wymusić szybkie wyłączenie zasilania. Dzięki temu obudowa nie powinna utrzymywać niebezpiecznego napięcia przez dłuższy czas.

Tu właśnie pojawia się ważne rozróżnienie: bolec nie jest ochroną sam z siebie. Dopiero jego połączenie z przewodem ochronnym, a w niektórych starszych układach z przewodem PEN, daje sensowny efekt. Z mojego punktu widzenia najczęstszy błąd polega na tym, że ktoś patrzy na metalowy bolec i zakłada, że instalacja jest bezpieczna. Sam wygląd niczego nie potwierdza.

W nowoczesnym domu ochrona działa jako zestaw kilku elementów: przewodu PE, odpowiedniego zabezpieczenia nadprądowego, połączeń wyrównawczych, czyli połączenia metalowych elementów budynku do wspólnego potencjału, i często także wyłącznika różnicowoprądowego. Różnicówka reaguje na upływ prądu rzędu 30 mA i potrafi bardzo szybko odciąć zasilanie, ale nie zastępuje przewodu ochronnego. To dwa różne mechanizmy, które mają się uzupełniać, a nie dublować.

Jeżeli chcesz ocenić, czy w twoim mieszkaniu ten układ ma sens, najpierw trzeba spojrzeć na typ instalacji, a dopiero potem na sam osprzęt. To prowadzi do najważniejszej różnicy między nowymi i starymi gniazdami.

Jak rozpoznać poprawnie wykonane gniazdo

Ja zaczynam od prostego pytania: czy gniazdo ma realny przewód ochronny, czy tylko element, który tak wygląda. W mieszkaniu po remoncie odpowiedź zwykle da się odczytać z rozdzielnicy i z samej instalacji, ale przy starszym osprzęcie nie ma co zgadywać po kolorze izolacji, bo bywa ona myląca albo już dawno wymieniana.

W praktyce gniazdo z ochroną powinno być częścią całego, spójnego układu, a nie pojedynczym detalem wymienionym przy okazji malowania. Jeśli w rozdzielnicy nie ma zabezpieczeń, a przewody są stare, to nawet nowy osprzęt nie rozwiąże problemu. Dlatego przy ocenie zawsze patrzę szerzej niż tylko na front gniazdka.

To ważne zwłaszcza wtedy, gdy w domu spotykają się stare i nowe obwody. Właśnie tam najłatwiej o błędne założenie, że skoro bolec jest, to temat jest zamknięty.

Stare instalacje dwużyłowe i ryzykowne mostkowanie

W starszych mieszkaniach, szczególnie w blokach sprzed lat, nadal można spotkać układ dwużyłowy. W takim przypadku przewód ochronny nie jest wydzielony osobno, a w praktyce funkcję ochrony próbuje się uzyskać przez połączenie bolca z przewodem PEN. To jest właśnie powód, dla którego ludzie czasem mówią o „zerowaniu”, choć technicznie nie jest to to samo co nowoczesne uziemienie z osobnym PE.

Największy problem z mostkowaniem polega na tym, że z zewnątrz wszystko może wyglądać poprawnie, a w środku instalacja nadal będzie słaba albo niebezpieczna. Jeśli przewód PEN się poluzuje lub przerwie, metalowe obudowy urządzeń mogą znaleźć się pod napięciem. To nie jest scenariusz teoretyczny, tylko jeden z powodów, dla których stare instalacje traktuję jako temat do weryfikacji, a nie do uspokajania się samym wyglądem gniazda.

W praktyce mostek można ocenić tylko wtedy, gdy wiadomo, jak wykonano całą instalację i czy ciągłość przewodów została sprawdzona pomiarowo. W przeciwnym razie to loteria, a przy prądzie nie warto grać w loterię. Z tego powodu kolejnym krokiem nie jest wymiana ramki, tylko sprawdzenie, czy ochrona naprawdę działa.

Jak sprawdzić, czy ochrona działa w praktyce

Najprostszy test, jaki może zrobić użytkownik, to przycisk TEST na wyłączniku różnicowoprądowym. Jeśli różnicówka nie wyłącza zasilania po naciśnięciu testu, to już jest wyraźny sygnał alarmowy. To jednak nadal nie jest pełny obraz instalacji, bo taki przycisk sprawdza głównie sam aparat, a nie całe połączenie od rozdzielnicy do gniazda.

Do podstawowej oceny przydaje się też tester gniazd. Taki prosty przyrząd kosztuje zwykle 20-80 zł i potrafi wskazać najczęstsze błędy, na przykład brak przewodu ochronnego albo zamienione połączenia. Trzeba jednak jasno powiedzieć: on nie potwierdzi jakości uziomu, ciągłości przewodu na całej długości ani skuteczności ochrony pod obciążeniem.

• Próbnik neonowy pokazuje obecność napięcia, ale nie mówi nic o jakości ochrony.
• Tester gniazda wykrywa podstawowe błędy połączeń, dlatego jest znacznie bardziej użyteczny.
• Pomiar elektryka daje najpełniejszą odpowiedź, bo obejmuje ciągłość PE, impedancję pętli zwarcia, czyli opór toru prądu uszkodzenia, i zadziałanie zabezpieczeń.
• Wyłącznik różnicowoprądowy trzeba traktować jako element dodatkowy, a nie dowód, że wszystko jest poprawne.

Jeśli wolisz zlecić to fachowcowi, orientacyjny koszt diagnostyki i pomiarów w mieszkaniu to najczęściej 200-500 zł, a w domu jednorodzinnym 350-800 zł, zależnie od zakresu i regionu. Sama wymiana pojedynczego gniazda to zwykle 55-90 zł, a prosty nowy punkt z montażem bywa wyceniany na 140-240 zł. To nie są kwoty, przy których warto ryzykować niewłaściwą ochronę po to, żeby zaoszczędzić na jednej wizycie.

Po takim sprawdzeniu zwykle bardzo szybko widać, czy problem dotyczy tylko osprzętu, czy całego obwodu. A od tego zależy, czy wystarczy drobna naprawa, czy trzeba wchodzić głębiej w instalację.

Kiedy wymiana gniazda wystarczy, a kiedy trzeba ruszyć instalację

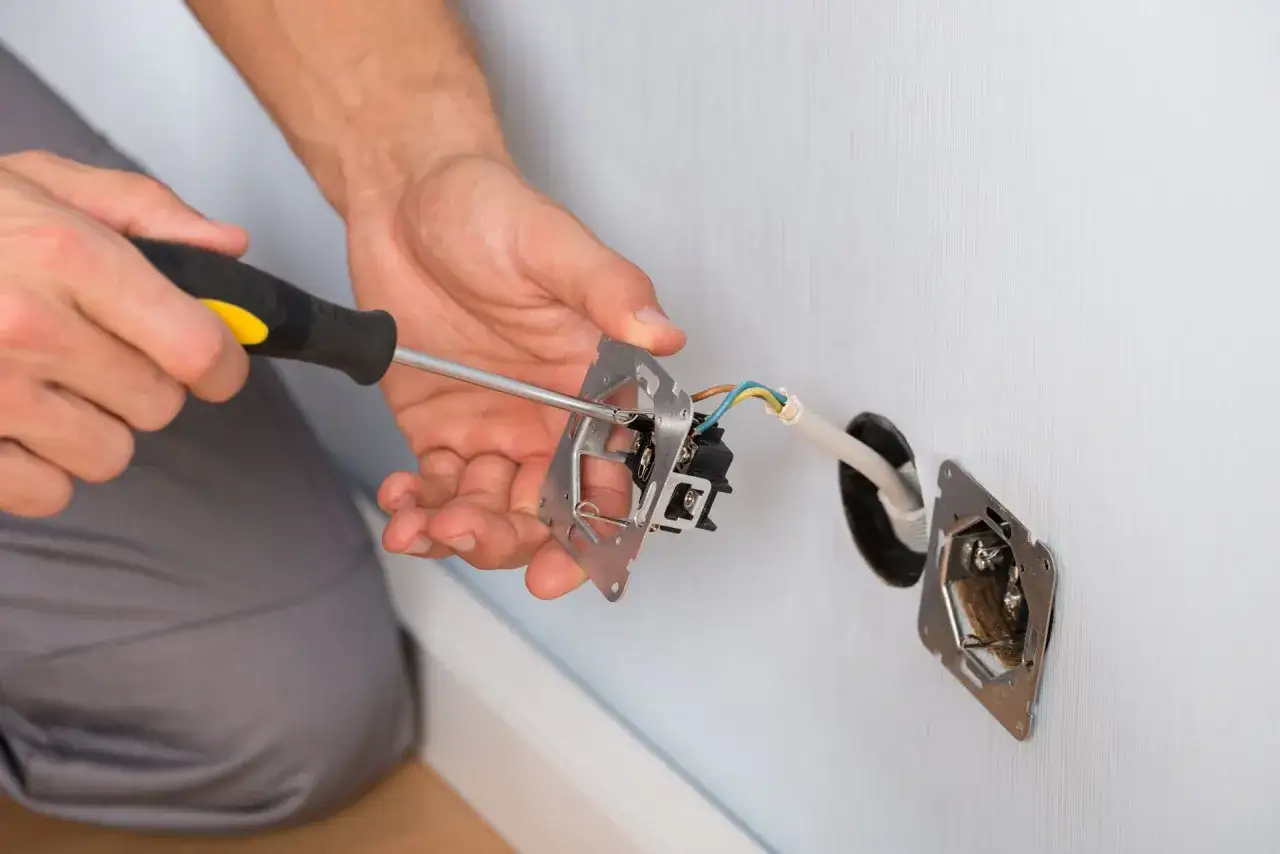

Wymiana samego gniazda ma sens wtedy, gdy przewody są w dobrym stanie, połączenia są pewne, a instalacja ma poprawnie wykonany tor ochronny. To dotyczy na przykład sytuacji, gdy stare gniazdo ma luźny bolec, pękniętą ramkę albo zużyte zaciski, ale reszta obwodu jest poprawna. W takim przypadku wymienia się osprzęt, porządkuje przewody i po sprawie.

Inaczej wygląda to wtedy, gdy w puszce są nadpalone żyły, aluminium jest kruche, a obwód pracuje bez pewnego PE. Tu nie pomogą kosmetyczne poprawki. Ja w takich przypadkach nie szukam szybkiej oszczędności, bo chwilowy efekt zwykle wraca jako problem po kilku miesiącach.

• Gniazdo grzeje się przy dużym obciążeniu.
• Wtyczka wypada z gniazda albo połączenie iskrzy.
• Różnicówka wyzwala bez wyraźnego powodu.
• W puszce widać stare, kruche przewody albo ślady przegrzania.
• Urządzenia z metalową obudową pracują w obwodzie bez pewnego przewodu ochronnego.

W takich sytuacjach problemem nie jest sam front gniazda, tylko jakość całego obwodu. Jeżeli remont i tak jest w planie, często bardziej opłaca się od razu uporządkować całość, niż wracać do tych samych miejsc po kilku miesiącach. To szczególnie ważne wtedy, gdy instalacja ma obsługiwać urządzenia, które są bardziej wrażliwe niż klasyczna lodówka czy lampka nocna.

Dlaczego to ma znaczenie przy nowoczesnych urządzeniach i OZE

W domu pełnym elektroniki poprawna ochrona w gniazdach przestaje być detalem, a staje się warunkiem stabilnej pracy sprzętu. Falownik fotowoltaiczny, pompa ciepła, sterownik ogrzewania, zasilacz LED, komputer czy router mają znacznie więcej elektroniki niż stare urządzenia rezystancyjne. Gdy pojawiają się przepięcia, upływy lub słabe połączenia ochronne, pierwsze objawy często nie są spektakularne, tylko irytujące: reset sterownika, wybija zabezpieczenie, przestaje działać jedna strefa ogrzewania.

To dlatego w instalacjach z OZE i nowoczesnym ogrzewaniem patrzę nie tylko na samą obecność bolca, ale też na połączenia wyrównawcze, jakość rozdzielnicy i sensownie dobraną ochronę przeciwprzepięciową. Listwa z deklarowaną ochroną przeciwprzepięciową nie zrobi swojej roboty, jeśli w gniazdku brakuje sprawnego przewodu ochronnego. Technika ma działać jako układ, nie jako zbiór osobnych gadżetów.

Jeżeli w domu pracują urządzenia o większej wartości, rozsądnie jest przy okazji przeglądu sprawdzić nie tylko gniazda, ale też rozdzielnicę i stan zabezpieczeń. To drobny koszt w porównaniu z awarią falownika, uszkodzeniem zasilacza albo niepotrzebnym wyłączeniem pompy ciepła w sezonie grzewczym. Właśnie tu widać, że dobra instalacja elektryczna wspiera nie tylko bezpieczeństwo, ale też efektywność całego domu.

Trzy decyzje, które najczęściej robią różnicę

Jeśli miałbym zostawić czytelnika z jednym praktycznym wnioskiem, byłby on taki: nie oceniaj instalacji po samym bolcu. Sprawdź, czy w rozdzielnicy jest ochrona różnicowoprądowa, czy gniazdo ma realny przewód ochronny i czy obwód nie nosi śladów zużycia albo przegrzania. Te trzy rzeczy mówią więcej niż nowa ramka i świeży kolor ściany.

• Przy remoncie traktuj gniazda jako część całej instalacji, a nie pojedynczy element do odświeżenia.
• Jeśli masz starsze dwużyłowe obwody, nie zakładaj poprawności bez pomiaru.
• Gdy w domu działają pompa ciepła, fotowoltaika lub dużo elektroniki, zrób przegląd z elektrykiem, zanim pojawi się realna awaria.

W praktyce właśnie takie podejście daje najwięcej spokoju: mniej zgadywania, więcej pomiaru i mniej nadziei, że „jakoś to będzie”. Jeśli po tej weryfikacji nadal masz wątpliwości, nie opieraj decyzji na domysłach ani na tym, że instalacja działa od lat. Przy ochronie przeciwporażeniowej liczą się ciągłość przewodów, poprawny układ i pomiar, a nie sam wygląd gniazdka.
