Przy doborze i montażu instalacji elektrycznej łatwo pomylić przewody, a błąd bywa kosztowny. Dlatego oznaczenia przewodów elektrycznych warto umieć czytać nie tylko po kolorze izolacji, ale też po nadruku na kablu, symbolach typu YDY czy H07V-K oraz po napięciu znamionowym i klasie reakcji na ogień. W tym tekście pokazuję, jak odczytać te informacje w praktyce, gdzie najczęściej pojawiają się pułapki i na co zwrócić uwagę przy montażu w domu, fotowoltaice i automatyce grzewczej.
Najważniejsze informacje na start
- Kolor żyły nie jest ozdobą, tylko informacją o funkcji przewodu: faza, neutralny, ochronny albo ochronno-neutralny.
- W instalacjach AC najważniejsze zasady są proste: niebieski to N, żółto-zielony to PE, a fazy mają zwykle brązowy, czarny lub szary.
- Symbol na kablu mówi więcej niż sam kolor: wskazuje budowę, materiał izolacji, napięcie znamionowe i przeznaczenie.
- Zapis typu 3x1,5 lub 5x6 opisuje liczbę żył i ich przekrój, a nie realne obciążenie obwodu.
- W starszych instalacjach nie wolno ufać samej barwie, bo historyczne układy potrafią mieć inne oznaczenia niż współczesne.
- W PV, pompach ciepła i automatyce grzewczej szczególnie liczy się zgodność oznaczeń z dokumentacją oraz odporność przewodu na warunki pracy.

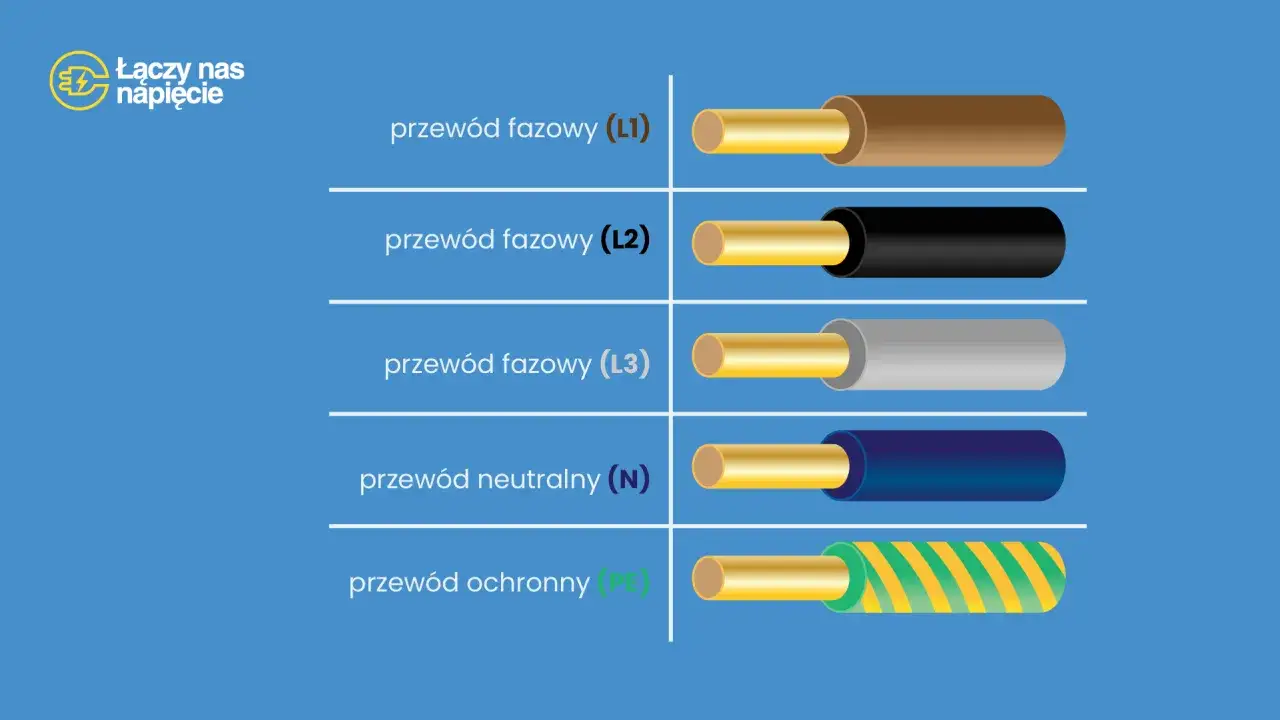

Jak czytać kolory żył bez zgadywania
W praktyce zaczynam od koloru, bo to najszybsza wskazówka. W europejskim systemie stosowanym także w Polsce kolory żył mają jednoznaczne znaczenie, a najpewniejszy podział dotyczy instalacji prądu przemiennego. Ja traktuję to jako pierwszy filtr, ale nigdy nie kończę na samym kolorze.
| Kolor żyły | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Brązowy, czarny, szary | Fazy L1, L2, L3 | Rozpoznanie torów zasilania w jednofazie i trójfazie |
| Niebieski | Neutralny N | Powrót prądu roboczego w obwodach AC |
| Żółto-zielony | Ochronny PE | Połączenie ochronne i bezpieczeństwo przeciwporażeniowe |
| Żółto-zielony z niebieskimi końcówkami | Ochronno-neutralny PEN | Wspólna funkcja ochronna i neutralna w jednym przewodzie |
Najważniejsza zasada brzmi: zielono-żółtego nie używa się do innej funkcji, a niebieski powinien pozostać neutralnym. W instalacji jednofazowej przewód fazowy może być brązowy, czarny albo szary, ale w praktyce najczęściej spotykam brązowy. To dobry punkt wyjścia, tylko że sam kolor nie mówi jeszcze, z jakim dokładnie przewodem masz do czynienia, więc przechodzę do symboli nadrukowanych na izolacji.

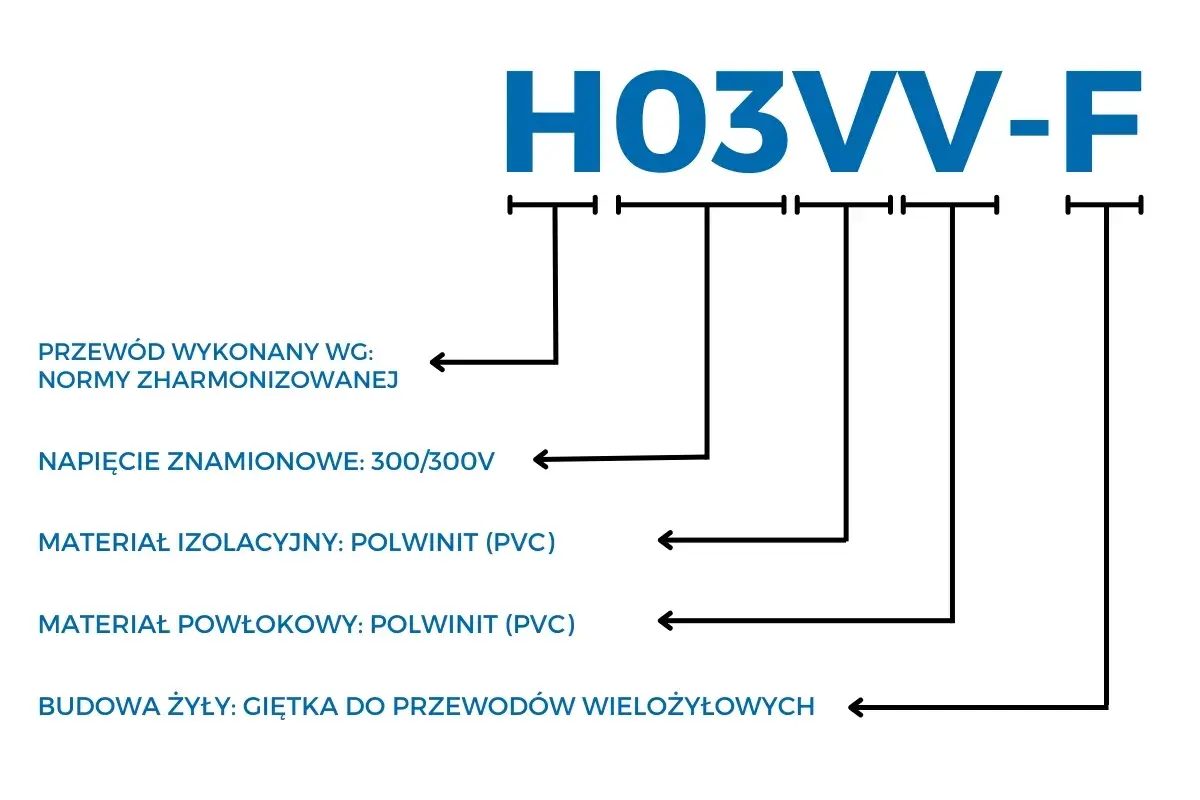

Jak rozszyfrować skróty i numerację na kablu
Na przewodzie zwykle znajdziesz zapis, który opisuje jego budowę i zastosowanie. To właśnie z niego można wyczytać, czy masz do czynienia z przewodem do instalacji wewnętrznej, kablem do ziemi, linką giętką do rozdzielnicy czy przewodem napowietrznym. Wiele osób patrzy tylko na liczbę żył, a ja zawsze czytam cały symbol, bo to oszczędza późniejszych pomyłek.
Jak czytać popularne oznaczenia
Najpierw przykład, który pojawia się bardzo często: H07V-K. To przewód zharmonizowany, o napięciu znamionowym 450/750 V, z izolacją PVC i giętką, wielodrutową żyłą. Taki przewód świetnie sprawdza się w rozdzielnicach, szafach sterowniczych i połączeniach wewnętrznych, gdzie liczy się elastyczność.
Drugi przykład to YDY. W praktyce oznacza przewód instalacyjny miedziany z izolacją i powłoką z PVC, przeznaczony do układania na stałe wewnątrz budynków. Jeśli dopisane jest YDYp, masz wersję płaską, która łatwiej układa się pod tynkiem. Gdy pojawia się YKY, mówimy już o kablu elektroenergetycznym do zastosowań bardziej wymagających, również na zewnątrz i często w ziemi.
Przeczytaj również: Elektryka dla początkujących: Prąd, dom i fotowoltaika od A do Z
Co oznaczają liczby w zapisie typu 3x1,5
Zapis 3x1,5 oznacza trzy żyły o przekroju 1,5 mm² każda. 5x6 to pięć żył po 6 mm². To nie jest informacja o tym, ile „mocy” przewód przeniesie w każdej sytuacji, tylko opis jego budowy. Na obciążalność wpływają jeszcze sposób ułożenia, temperatura otoczenia, długość trasy i zabezpieczenie nadprądowe.
W praktyce warto znać kilka popularnych rodzin oznaczeń, bo one najczęściej pojawiają się na budowie i w hurtowniach.
| Oznaczenie | Krótko mówiąc | Typowe zastosowanie |
|---|---|---|
| H07V-K | Giętka linka PVC 450/750 V | Rozdzielnice, połączenia aparatury, prowadzenie w rurkach i kanałach |
| YDY | Przewód instalacyjny z PVC | Stałe instalacje wewnątrz budynku |
| YDYp | Wersja płaska przewodu instalacyjnego | Montaż pod tynkiem, gdy liczy się płaski profil |
| YKY | Kabel elektroenergetyczny z PVC | Zasilanie zewnętrzne, trasy w ziemi, przyłącza |
| LgY | Giętka linka miedziana z izolacją PVC | Połączenia w aparaturze i urządzeniach |
Takie oznaczenia są praktyczne, bo od razu podpowiadają, czy przewód nadaje się do danej trasy. To jednak nie koniec informacji, bo nadruk na kablu zwykle zawiera jeszcze kilka rzeczy, które przy odbiorze instalacji mają większe znaczenie, niż się wydaje.
Co jeszcze mówi nadruk producenta na izolacji
Na kablu znajdziesz nie tylko nazwę handlową, ale też parametry, które pomagają ocenić bezpieczeństwo i zgodność z projektem. Ja zawsze sprawdzam je w takiej kolejności: napięcie znamionowe, przekrój, liczba żył, klasa reakcji na ogień i oznaczenie producenta. To właśnie ten zestaw najczęściej ratuje przed użyciem niewłaściwego materiału.
| Element nadruku | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| 300/500 V, 450/750 V, 0,6/1 kV | Napięcie znamionowe izolacji | Mówi, do jakich warunków pracy przewód został zaprojektowany |
| 3x1,5, 5x2,5, 5x6 | Liczba żył i przekrój | Pomaga dobrać przewód do obciążenia i sposobu prowadzenia |
| Eca, Dca, Cca | Klasa reakcji na ogień | Istotna przy doborze materiałów w budynku i trasach instalacyjnych |
| Oznaczenie metrowe | Długość przewodu na bębnie lub krążku | Ułatwia kontrolę zużycia i planowanie trasy |
| Nazwa producenta lub kod partii | Pochodzenie wyrobu i identyfikacja serii | Pomaga przy reklamacji, odbiorze i kontroli dostawy |
Warto pamiętać, że napięcie znamionowe nie oznacza napięcia pracy w obwodzie, tylko wytrzymałość izolacji. To ważne rozróżnienie, bo w domowej instalacji 230/400 V przewód z oznaczeniem 450/750 V nadal może być w pełni poprawny. Z kolei przy kablach prowadzonych w ziemi albo na zewnątrz sama zgodność napięciowa nie wystarczy, więc trzeba jeszcze ocenić warunki środowiskowe i przeznaczenie przewodu.
Dlaczego sam kolor nie wystarcza przy starej instalacji
Jeżeli pracujesz przy modernizacji, remontach albo rozbudowie starego obwodu, sam kolor potrafi wprowadzić w błąd. W starszych instalacjach trafiają się inne konwencje oznaczeń, a czasem ktoś wymienił tylko fragment trasy i zostawił resztę bez aktualizacji opisu. Wtedy nie ma sensu zgadywać, bo pomyłka między N, PE i fazą może od razu uszkodzić urządzenie albo wyzwolić zabezpieczenia różnicowoprądowe.
- Nie zakładam, że niebieski zawsze jest neutralny, jeśli instalacja była przerabiana wielokrotnie.
- Nie traktuję zielono-żółtego jak zwykłej żyły roboczej, nawet gdy „na szybko” ktoś wcześniej tak go wykorzystał.
- Sprawdzam, czy przewód PEN nie został błędnie rozdzielony bez zachowania ciągłości i opisów.
- Patrzę na dokumentację, bo w rozdzielnicy opis obwodu bywa ważniejszy niż barwa w puszce.
- Weryfikuję obwód miernikiem lub testerem, ale tylko w bezpiecznych warunkach i przy odpowiednich procedurach.
Najczęstszy błąd, jaki widzę, to ufanie jednemu znakowi zamiast całemu zestawowi informacji. Jeżeli kolor, nadruk i dokumentacja mówią to samo, sytuacja jest czytelna. Gdy pojawia się rozbieżność, trzeba zatrzymać pracę i sprawdzić trasę jeszcze raz, a to prowadzi już prosto do instalacji, w których oznaczenia mają szczególne znaczenie.
Gdzie szczególnie łatwo o pomyłkę w fotowoltaice i automatyce grzewczej
Na stronie poświęconej OZE i nowoczesnym systemom grzewczym nie mogę pominąć instalacji, w których przewody pracują w trudniejszych warunkach. W fotowoltaice, pompach ciepła, sterownikach kotłowni i układach automatyki często biegną obok siebie przewody zasilające, sterownicze i sygnałowe. Tu ja zawsze patrzę nie tylko na kolor, ale też na odporność izolacji, promieniowanie UV, temperaturę pracy i jednoznaczne oznaczenie biegunowości.
W praktyce problem wygląda tak: jeden odcinek prowadzi po dachu lub elewacji, drugi wchodzi do rozdzielnicy, trzeci przechodzi przez pomieszczenie techniczne. Jeżeli każdy fragment ma inne warunki pracy, nie wolno dobrać przewodu „na oko”. W instalacjach DC najważniejsze jest konsekwentne oznaczenie plusa i minusa zgodnie z dokumentacją, a w częściach zewnętrznych dochodzi jeszcze odporność na słońce i wilgoć.
- W trasach zewnętrznych wybieram przewody przeznaczone do pracy w takich warunkach, a nie zwykłe przewody instalacyjne do wnętrz.
- Przy obwodach sterowania opisuję końce przewodów, bo przy kilku złączach łatwo stracić orientację.
- W kotłowniach i przy urządzeniach grzewczych pilnuję porządku w rozdzielnicy, bo serwis po dwóch latach musi jeszcze z tego korzystać.
- Przy instalacjach PV nie opieram się wyłącznie na kolorze, bo producent, projekt i oznaczenia zacisków muszą tworzyć spójny system.
To właśnie w takich miejscach dobrze zaprojektowane oznaczenie przewodów oszczędza czas późniejszego serwisu. Jeśli jednak chcesz, by instalacja była czytelna od samego początku, trzeba ją jeszcze poprawnie zweryfikować przed podłączeniem.
Jak sprawdzam przewody przed podłączeniem i odbiorem
Najprostszy schemat działania jest zawsze podobny: najpierw identyfikacja, potem potwierdzenie, na końcu opisanie obwodu. Ja trzymam się tej kolejności, bo ogranicza ryzyko i skraca czas pracy przy rozdzielnicy. To nie jest czynność „dla porządku”, tylko realne zabezpieczenie przed późniejszymi awariami.
- Porównuję oznaczenie na przewodzie z projektem lub schematem obwodu.
- Sprawdzam kolor żyły i miejsce jej podłączenia na zaciskach.
- Weryfikuję przekrój oraz napięcie znamionowe przewodu.
- Oglądam końce przewodów, bo tam najczęściej wychodzą błędy montażowe.
- Po zakończeniu prac opisuję obwód w rozdzielnicy i zostawiam czytelną dokumentację serwisową.
Jeżeli coś nie zgadza się choćby w jednym punkcie, nie warto iść dalej „na pamięć”. Lepiej poświęcić kilka minut na sprawdzenie niż później szukać pomyłki w ścianie albo pod tynkiem. Tę samą logikę stosuję również przy porządkowaniu instalacji na lata, bo właśnie wtedy wychodzi, czy oznaczenia były tylko formalnością, czy rzeczywistym ułatwieniem.
Co warto zostawić opisane, żeby instalacja była czytelna po latach
Najlepiej działają rozwiązania proste, ale konsekwentne. Po montażu zostawiam czytelny opis w rozdzielnicy, oznaczenie na końcach żył tam, gdzie obwód jest rozbudowany, oraz aktualny schemat. To niewielki nakład pracy, a przy późniejszym serwisie potrafi skrócić diagnostykę z godziny do kilku minut.
- Opisuję obwody w rozdzielnicy tak, by dało się je zrozumieć bez zgadywania.
- Oznaczam przewody w miejscach zakończeń, zwłaszcza w szafach sterowniczych i przy aparaturze.
- Zapisuję typ przewodu, przekrój i trasę, jeśli instalacja ma wrócić do serwisu po latach.
- Przy większych układach zostawiam schemat aktualny po zakończeniu prac, a nie tylko projekt wyjściowy.
Jeżeli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, powiedziałbym: spójność między kolorem, nadrukiem i opisem obwodu. Gdy te trzy elementy są zgodne, instalacja jest czytelna i bezpieczniejsza w eksploatacji. Gdy się rozjeżdżają, zaczynają się pomyłki, które w elektryce zwykle wychodzą dopiero w najgorszym momencie.
