Kolory faz w instalacji elektrycznej to jedna z tych rzeczy, które wyglądają banalnie, dopóki nie trzeba podłączyć gniazda, rozdzielnicy albo urządzenia trójfazowego. W praktyce od właściwego odczytania barw przewodów zależy nie tylko porządek w instalacji, ale też bezpieczeństwo, poprawna praca odbiorników i szybka diagnoza usterek. Poniżej wyjaśniam to tak, jak naprawdę przydaje się w domu, przy modernizacji i przy pracy z nowymi urządzeniami.
Najważniejsze oznaczenia, które trzeba znać przed jakąkolwiek pracą
- W polskich instalacjach przewód fazowy w układzie jednofazowym ma zwykle barwę brązową, czarną albo szarą.
- W trójfazie najczęściej spotkasz układ L1 brązowy, L2 czarny, L3 szary.
- Przewód neutralny to niebieski, a ochronny PE jest żółto-zielony.
- Niebieskiego i żółto-zielonego nie używa się do oznaczania fazy.
- W starych lub częściowo przerabianych instalacjach kolor traktuję jako wskazówkę, nie dowód.
- Jeśli nie masz pewności, fazę potwierdza się pomiarem, a nie samym spojrzeniem na izolację.
Jak wyglądają przewody fazowe w praktyce

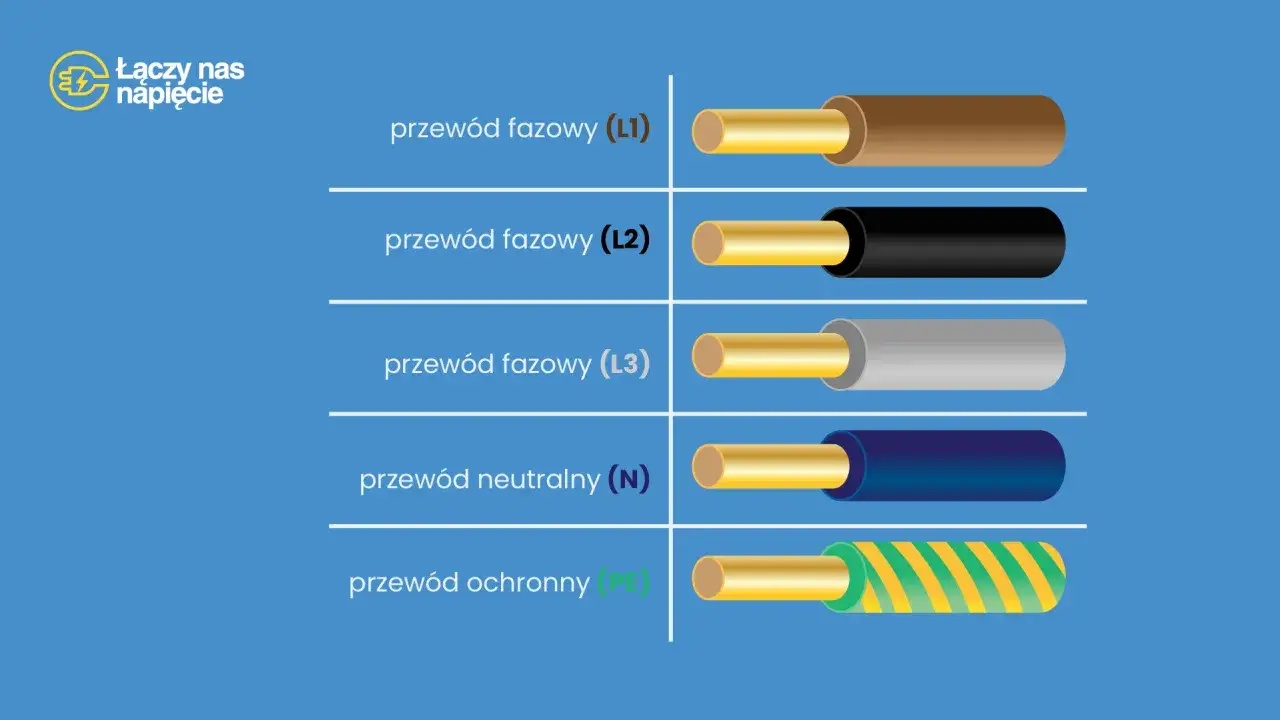

W nowoczesnych instalacjach w Polsce trzymam się prostego schematu: brązowy, czarny i szary są barwami przewodów roboczych, niebieski oznacza neutralny N, a żółto-zielony przewód ochronny PE. To jest najczytelniejszy układ i właśnie na nim opiera się większość projektów oraz gotowych kabli dostępnych na rynku.
W obwodzie jednofazowym przewód fazowy będzie najczęściej brązowy, ale w praktyce może to być też czarny albo szary, o ile nie są użyte do N albo PE. W instalacji trójfazowej standard jest już bardziej uporządkowany: L1 brązowy, L2 czarny, L3 szary. Taki układ ułatwia później serwis, pomiary i rozdział obciążeń między fazy.
| Żyła | Typowa barwa | Co oznacza |
|---|---|---|
| L w jednofazie | Brązowy, czarny lub szary | Przewód fazowy |
| L1 | Brązowy | Pierwsza faza w układzie trójfazowym |
| L2 | Czarny | Druga faza w układzie trójfazowym |
| L3 | Szary | Trzecia faza w układzie trójfazowym |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
Warto zapamiętać jeszcze jedną rzecz: między fazą a neutralnym w typowej sieci masz około 230 V, a między dwiema fazami około 400 V. Te wartości przydają się przy pomiarach i od razu pokazują, czy instalacja zachowuje się normalnie. To jednak dopiero połowa obrazu, bo sam kolor nie zawsze mówi całą prawdę.
Dlaczego sam kolor nie wystarcza
W nowych instalacjach barwa przewodu jest bardzo pomocna, ale w starszych układach potrafi wprowadzić w błąd. Zdarzają się częściowe modernizacje, przedłużenia, źle opisane puszki, a czasem po prostu przeróbki wykonane bez zachowania konsekwencji. W takich miejscach kolor bywa tylko śladem po tym, co ktoś zrobił wcześniej.
Ja przyjmuję prostą zasadę: kolor jest wskazówką, pomiar jest potwierdzeniem. To ważne zwłaszcza tam, gdzie instalacja była naprawiana etapami albo gdzie w środku urządzenia ktoś zmieniał końcówki przewodów. Jeśli widzę nietypowy układ, nie zgaduję. Najpierw sprawdzam zaciski, schemat urządzenia i wynik pomiaru.
- W starych instalacjach nie zakładam, że niebieski zawsze jest neutralny.
- Nie zakładam też, że żółto-zielony na pewno jest poprawnie podłączonym PE, jeśli instalacja była przerabiana.
- Przy urządzeniach po serwisie kontroluję nie tylko kolor, ale też oznaczenia zacisków L, N i PE.
- Jeśli przewody są w jednej wiązce, a opis na listwie jest nieczytelny, wolę wykonać dodatkowy pomiar niż ryzykować błąd.
To właśnie tu najczęściej pojawia się różnica między bezpieczną pracą a „na oko”. Gdy kolor przestaje być wiarygodny, trzeba przejść do metody, która nie opiera się na domysłach.
Jak sprawdzić przewód bez zgadywania
Do sprawdzenia fazy najlepiej użyć dwubiegunowego próbnika napięcia albo miernika, którym umiesz się posługiwać świadomie. Śrubokręt z neonówką daje tylko orientacyjne wskazanie i nie traktuję go jako jedynego narzędzia diagnostycznego. W instalacjach z długimi odcinkami przewodów potrafią pojawić się napięcia pozorne, które wyglądają poważnie, ale nie oznaczają prawdziwego zasilania.
- Wyłącz zasilanie obwodu, jeśli masz pracować przy przewodach odsłoniętych.
- Odsłoń tylko tyle żyły, ile naprawdę potrzeba do pomiaru lub podłączenia.
- Sprawdź napięcie między podejrzanym przewodem a N oraz między przewodem a PE.
- W typowej instalacji faza pokaże około 230 V względem N lub PE.
- Jeśli testujesz układ trójfazowy, sprawdź też napięcie między fazami.
- Po identyfikacji oznacz przewody opisem, a nie tylko pamięcią.
Przy takim podejściu ryzyko pomyłki spada bardzo mocno, ale tylko pod jednym warunkiem: miernik musi być sprawny, a pomiar wykonany poprawnie. W przeciwnym razie człowiek dostaje fałszywy spokój. I właśnie dlatego najbardziej kosztowne są nie błędy widoczne od razu, lecz te, które wyglądają „prawie dobrze”.
Najczęstsze błędy przy oznaczaniu przewodów
W praktyce widzę kilka pomyłek, które wracają wyjątkowo często. Nie są efektowne, ale potrafią narobić szkód, bo przenoszą problem dalej: do puszki, do rozdzielnicy albo do nowego odbiornika. Tu nie chodzi o estetykę, tylko o to, czy instalacja będzie czytelna po roku, trzech latach i po kolejnej modernizacji.
| Błąd | Dlaczego jest groźny | Co robić zamiast tego |
|---|---|---|
| Użycie niebieskiego jako fazy | Miesza funkcję przewodu i utrudnia serwis | Zostawić niebieski dla N |
| Użycie żółto-zielonego jako roboczego | To przewód ochronny, jego rola jest inna | Nie zmieniać jego funkcji |
| Zakładanie, że kolor zawsze odpowiada funkcji | W starych instalacjach to często fałszywe założenie | Potwierdzać pomiarem |
| Mylenie L1, L2 i L3 przy urządzeniach trójfazowych | Może powodować błędy pracy silników i sterowników | Trzymać się oznaczeń zacisków i schematu |
| Brak opisu po modernizacji | Za kilka miesięcy nikt nie wie, co jest czym | Opisać przewody i obwody od razu po zakończeniu prac |
Jedna rzecz szczególnie często psuje odbiór pracy: ktoś poprawnie podłącza urządzenie, ale zostawia po sobie nieczytelny układ. Dla właściciela może to nie mieć znaczenia dziś, ale przy następnej awarii sprawa robi się kosztowna i czasochłonna. To dobry moment, żeby spojrzeć na temat szerzej, także w kontekście fotowoltaiki i urządzeń o większym poborze.
Co daje poprawne oznaczenie w fotowoltaice i urządzeniach trójfazowych
W instalacjach związanych z energią odnawialną porządek w oznaczeniach ma większe znaczenie, niż wielu osobom się wydaje. Falowniki, pompy ciepła, ładowarki samochodowe czy płyty indukcyjne bardzo często pracują w układzie trójfazowym i reagują na błędne podłączenie szybciej niż klasyczne odbiorniki domowe. Jeśli fazy są pomylone albo obciążenie rozłożone skrajnie nierówno, pojawiają się komunikaty błędów, wyłączenia albo po prostu gorsza kultura pracy całego układu.
Przy takich urządzeniach zwracam uwagę na trzy rzeczy: poprawność oznaczenia przewodów, zgodność z dokumentacją producenta i równomierne rozłożenie obciążenia. To szczególnie ważne, gdy w jednym domu pracują jednocześnie fotowoltaika, ogrzewanie elektryczne i duży odbiornik kuchenny. Wtedy instalacja przestaje być zbiorem osobnych obwodów, a zaczyna działać jak jeden system, w którym każdy błąd szybko się ujawnia.
- Falownik PV powinien być podłączony zgodnie ze schematem producenta, bez improwizacji na końcówkach.
- Pompa ciepła często wymaga poprawnej kolejności faz, więc zamiana przewodów nie jest drobiazgiem.
- Ładowarka samochodowa i płyta indukcyjna korzystają z czytelnie oznaczonej instalacji, bo to ułatwia serwis i diagnostykę.
- Przy większym domu warto dbać o możliwie równy pobór na L1, L2 i L3, bo to zwyczajnie poprawia pracę instalacji.
W takich zastosowaniach czyste oznaczenia to nie detal kosmetyczny, tylko element, który oszczędza czas, pieniądze i nerwy. A z doświadczenia wiem, że najwięcej problemów rodzi się właśnie tam, gdzie ktoś uznał porządek w przewodach za rzecz „drugorzędną”.
Jedna zasada, która porządkuje całą instalację
Najpraktyczniejsza zasada jest prosta: barwa przewodu ma pomóc, ale nie może zastępować pomiaru ani dokumentacji. W nowych instalacjach trzymamy się standardu i wtedy układ jest czytelny od razu. W starszych albo przerabianych obwodach kolor traktuję jako trop, a nie wyrok.
Jeśli mam zostawić jedną rzecz do zapamiętania, to właśnie tę: niezgodność między kolorem a funkcją przewodu zawsze sprawdzam od razu, zanim problem urośnie do awarii albo niebezpiecznego błędu podłączenia. To najprostszy sposób, by instalacja była zrozumiała dziś i nadal zrozumiała po kolejnej modernizacji.
Tak odczytane kolory faz, neutralnego i ochronnego dają spokój przy codziennej pracy, a przy większych systemach, takich jak fotowoltaika czy ogrzewanie elektryczne, po prostu ułatwiają życie wszystkim, którzy będą przy tej instalacji pracować później.
