Przy doborze zasilania, zabezpieczeń albo urządzeń do ogrzewania i instalacji PV nie wystarczy patrzeć na same waty. W obwodach prądu przemiennego równie ważna jest moc pozorna, bo to ona pokazuje, jak duże obciążenie widzi źródło zasilania i przewody. W tym tekście wyjaśniam, jak ją rozumieć, jak policzyć VA, czym różni się od mocy czynnej i biernej oraz kiedy decyduje o doborze falownika, UPS-a czy zabezpieczeń.
Najważniejsze rzeczy, które warto zapamiętać od razu
- VA opisuje obciążenie instalacji, a nie sam efekt użytkowy odbiornika.
- kW pokazuje moc czynną, a kvar składową związaną z wymianą energii z polem magnetycznym lub elektrycznym.
- Przy silnikach, pompach ciepła, falownikach i UPS-ach liczy się nie tylko wataż, ale też współczynnik mocy i prąd.
- W obwodzie 230 V / 16 A teoretyczny limit wynosi około 3,68 kVA, ale dla pracy ciągłej zostawia się zapas.
- W nowoczesnej elektronice sam cos φ bywa niewystarczający, bo dochodzą harmoniczne.
Czym jest moc pozorna i skąd się bierze
W obwodzie AC napięcie i prąd nie zawsze są zgodne w fazie. Część energii zamienia się w pracę, ciepło albo światło, a część tylko krąży między źródłem a odbiornikiem. Ja patrzę na ten parametr jak na miarę tego, ile „przepustowości” musi mieć instalacja, a nie ile energii faktycznie zostaje zużyte.
Najprościej można ją policzyć ze wzoru S = Urms × Irms. Jeśli odbiornik pracuje przy 230 V i pobiera 10 A, instalacja widzi 2300 VA, czyli 2,3 kVA. To nadal nie mówi jeszcze, ile z tej energii jest użyteczne, ale bardzo dużo mówi o tym, jak mocno obciążasz przewody, zabezpieczenia i źródło zasilania.
W praktyce różnica między watami a VA rośnie wraz z obecnością silników, transformatorów, zasilaczy impulsowych i układów elektronicznych. Kiedy to rozumiem, łatwiej przejść do trójkąta mocy i policzyć, skąd biorą się te wszystkie liczby na tabliczkach znamionowych.
Jak czytać trójkąt mocy i policzyć VA

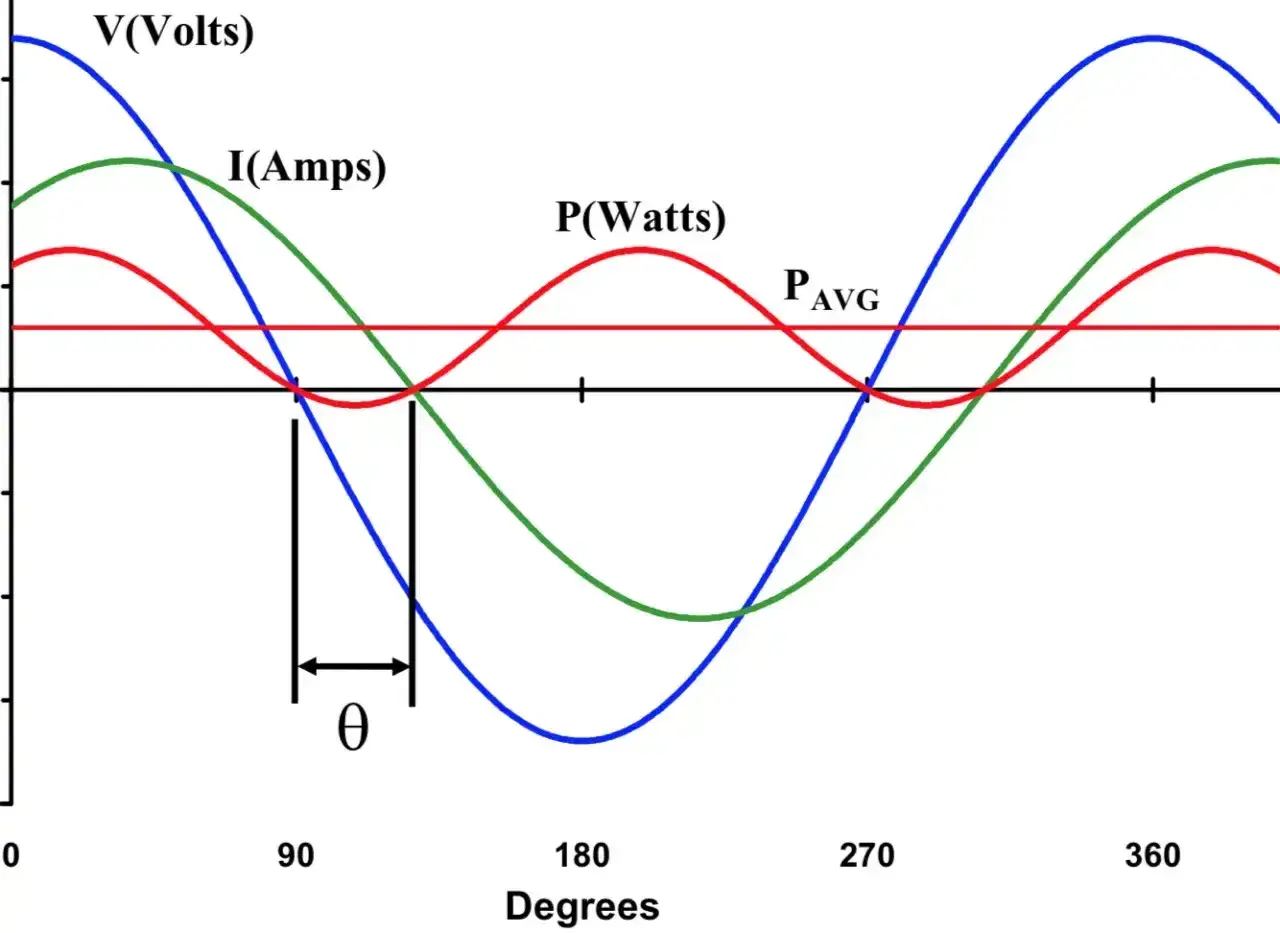

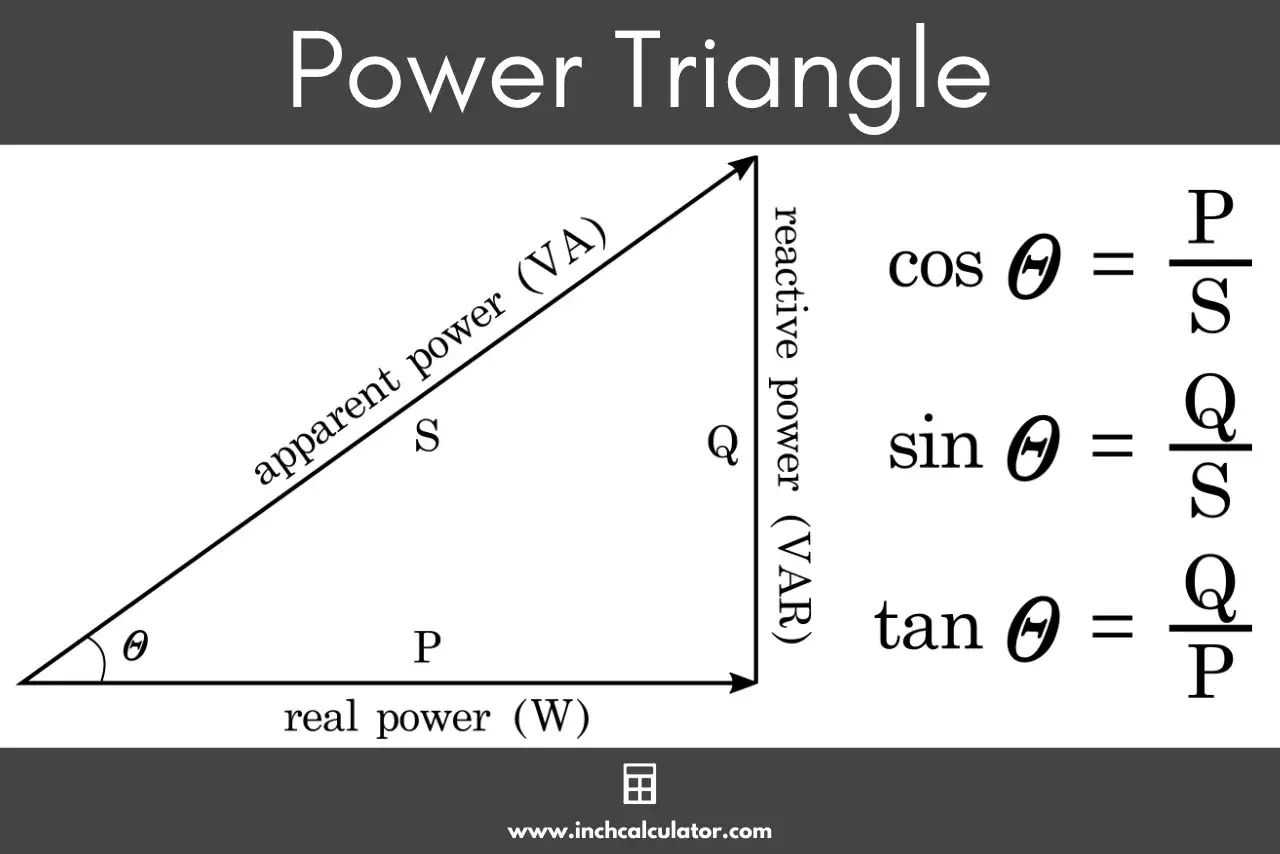

Trójkąt mocy porządkuje trzy wielkości, które najczęściej się miesza: moc czynną, bierną i pozorną. W skrócie chodzi o to, że S jest „przekątną” całego obciążenia, P wykonuje pracę użyteczną, a Q opisuje energię wymienianą z polem w odbiornikach indukcyjnych lub pojemnościowych.
| Wielkość | Jednostka | Co opisuje | Kiedy rośnie |
|---|---|---|---|
| P, moc czynna | W lub kW | Energię zamienioną w pracę, ciepło, ruch lub światło | Gdy odbiornik rzeczywiście wykonuje użyteczną pracę |
| Q, moc bierna | var lub kvar | Wymianę energii z polem magnetycznym albo elektrycznym | Przy silnikach, transformatorach, dławikach i części elektroniki |
| S, moc pozorna | VA lub kVA | Całkowite obciążenie widziane przez źródło zasilania | Gdy rośnie prąd albo pogarsza się współczynnik mocy |
W układzie sinusoidalnym zależność zapisuje się jako S² = P² + Q². Z tego wynika też współczynnik mocy, czyli PF = P / S. Jeżeli PF jest równy 1, to P i S są praktycznie takie same. Jeżeli PF spada, ta sama moc czynna wymaga większej wartości VA, a więc większego prądu.
| Przykład odbiornika | Moc czynna P | Założony PF | Moc pozorna S | Wniosek praktyczny |
|---|---|---|---|---|
| Grzałka elektryczna | 2000 W | 1,0 | 2,0 kVA | Prawie cała energia zamienia się w ciepło |
| Silnik lub pompa | 2200 W | 0,80 | 2,75 kVA | Instalacja musi przenieść wyraźnie większy prąd niż sugerują same waty |
| Pompa ciepła lub falownik | 5000 W | 0,92 | 5,43 kVA | Przy doborze źródła zasilania nie wolno zatrzymać się na samej mocy czynnej |
| LED z prostym zasilaczem | 500 W | 0,60 | 0,83 kVA | Niska jakość zasilania może mocno zwiększyć obciążenie sieci |
W Polsce łatwo też odnieść to do popularnych obwodów: jednofazowe 230 V i 16 A daje teoretycznie około 3,68 kVA, a trójfazowe 400 V i 16 A około 11,1 kVA. W praktyce nie planuję pracy ciągłej na samym limicie, bo trzeba zostawić zapas na temperaturę, rozruch i chwilowe wahania poboru. To prowadzi prosto do różnicy między trzema wielkościami, które często wrzuca się do jednego worka.
Czym różnią się moc czynna, bierna i pozorna
W rozmowach technicznych te trzy wielkości są mylone zaskakująco często. Ja rozdzielam je bardzo prosto: moc czynna wykonuje pracę, bierna „rozkręca” pole w odbiorniku, a pozorna pokazuje, ile musi udźwignąć cała instalacja. Dla projektanta, instalatora i użytkownika to nie są synonimy, tylko trzy różne informacje.
| Cecha | Moc czynna | Moc bierna | Moc pozorna |
|---|---|---|---|
| Co robi | Zamienia się w pracę lub ciepło | Krąży między źródłem a odbiornikiem | Określa całkowite obciążenie zasilania |
| Jednostka | W, kW | var, kvar | VA, kVA |
| Gdzie ją widać | Na rachunku za energię i tabliczce urządzenia | Przy silnikach, transformatorach, kompensacji | Na doborze przewodów, źródła i zabezpieczeń |
| Co rośnie przy złym doborze | Zużycie energii | Straty i obciążenie sieci | Prąd, nagrzewanie i ryzyko przeciążenia |
W sinusoidalnym układzie PF zbliża się do cos φ, czyli cosinusa kąta przesunięcia fazowego między prądem a napięciem. W nowoczesnej elektronice sprawa robi się bardziej złożona, bo zasilacze impulsowe, falowniki, ładowarki EV czy LED-owe sterowniki wprowadzają harmoniczne. Dlatego sam cos φ nie zawsze wystarcza do oceny obciążenia, a rzeczywisty współczynnik mocy bywa niższy niż oczekiwany.
To właśnie dlatego w kartach katalogowych coraz częściej spotykam zarówno kW, jak i kVA oraz PF. Jeśli producent podaje kVA, to nie jest ozdobnik, tylko realny limit, którego nie warto ignorować. Właśnie z tego powodu warto spojrzeć na praktyczne skutki takiego obciążenia w instalacji.
Dlaczego ten parametr ma znaczenie w domu, fotowoltaice i ogrzewaniu
W instalacjach domowych najczęściej widać to przy urządzeniach z silnikiem, elektronice i zasilaniu awaryjnym. Grzałka jest prosta, bo jej PF jest bliski 1. Z pompą, sprężarką, falownikiem albo zasilaczem sytuacja jest inna: ten sam efekt użytkowy może wymagać większego prądu, a więc większego kabla, mocniejszego zabezpieczenia i solidniejszego źródła zasilania.
- Większy prąd oznacza większe straty I²R, czyli więcej ciepła w przewodach i połączeniach.
- Spadek napięcia rośnie szybciej, niż wielu osobom się wydaje, zwłaszcza na dłuższych obwodach.
- UPS, agregat i falownik trzeba dobierać do VA, a nie tylko do watów, bo limit bywa po stronie mocy pozornej.
- W fotowoltaice i magazynach energii liczy się pełna zdolność wyjściowa elektroniki mocy, szczególnie gdy instalacja zasila odbiory mieszane.
- W pompach ciepła i napędach liczy się także rozruch, bo chwilowy pobór może być wyższy niż wartość nominalna.
W praktyce patrzę na to bardzo przyziemnie: jeśli odbiornik ma pracować długo, wolę mieć kilka procent zapasu niż instalację działającą stale na granicy. Przy obwodzie 230 V i 16 A teoretyczny limit 3,68 kVA może wyglądać komfortowo, ale po uwzględnieniu temperatury, starzenia osprzętu i chwilowych skoków poboru margines znika szybciej, niż sugeruje katalog. To dobry moment, żeby przejść od skutków do sposobów ograniczania problemu.
Jak ograniczyć nadmiar biernej składowej bez psucia instalacji
Najprostsza odpowiedź brzmi: poprawić współczynnik mocy. W obciążeniach indukcyjnych robi się to zwykle za pomocą baterii kondensatorów, które dostarczają energię bierną pojemnościową i kompensują składową indukcyjną. To działa dobrze, ale tylko wtedy, gdy problem rzeczywiście wynika z odbiorników indukcyjnych, a nie z mieszanki elektroniki i harmonicznych.
- Najpierw mierzę rzeczywiste obciążenie pod normalną pracą, a nie na biegu jałowym.
- Potem sprawdzam, czy dominują silniki, transformatory, zasilacze impulsowe czy układy mieszane.
- Dla klasycznych odbiorników indukcyjnych dobieram kompensację pojemnościową.
- Jeśli instalacja ma dużo elektroniki, rozważam aktywne filtry lub baterie dławikowe zamiast prostego dokładania kondensatorów.
- Na końcu weryfikuję napięcia, temperaturę oraz zachowanie zabezpieczeń po uruchomieniu.
Błędem, który widzę najczęściej, jest kompensacja „na oko”. Zbyt duża poprawa może dać efekt odwrotny od zamierzonego: napięcie rośnie, pojawia się rezonans z harmonicznymi, a instalacja zaczyna pracować mniej stabilnie niż przed modernizacją. W nowoczesnych układach to szczególnie ważne, bo falowniki, LED-y i ładowarki nie zachowują się tak jak stary silnik z tabliczki znamionowej. Skoro już wiadomo, jak to ograniczać, pozostaje pytanie, jak nie popełnić błędu przy samym doborze sprzętu.
Na co patrzę, zanim dobiorę zasilanie do realnego obciążenia
Przy wyborze falownika, UPS-a, agregatu albo nawet obwodu gniazdowego patrzę na cztery rzeczy: ciągłą wartość VA, chwilowe przeciążenie, rodzaj obciążenia i margines temperatury. To prosty filtr, który eliminuje większość nietrafionych decyzji zakupowych.
- Jeżeli karta katalogowa podaje tylko kW, sprawdzam też PF i dopuszczalne VA.
- Przy silnikach i pompach uwzględniam prąd rozruchowy, a nie tylko pracę ustaloną.
- Przy elektronice patrzę na rzeczywisty współczynnik mocy i ewentualne harmoniczne.
- Przy instalacjach 230 V i 400 V zostawiam zapas, zamiast planować pracę na samym limicie zabezpieczenia.
- Jeżeli odbiorników jest kilka, sprawdzam, czy ich obciążenie nie sumuje się w nieoczywisty sposób w jednej fazie.
W praktyce najlepsza zasada jest prosta: najpierw prąd i VA, potem waty. Dzięki temu unikniesz przewymiarowania kabli, niedoszacowania źródła i sytuacji, w której sprzęt działa tylko na papierze.
