W instalacji elektrycznej liczy się nie tylko doprowadzenie zasilania, ale też pewne i bezpieczne odłączenie obwodu wtedy, gdy trzeba wykonać serwis, pomiary albo awaryjnie wyłączyć część układu. Właśnie temu służy rozłącznik: daje możliwość odseparowania toru prądowego bez mieszania go z funkcją ochrony przed przeciążeniem. W fotowoltaice, rozdzielnicach i układach z magazynem energii to jeden z tych elementów, które są niewidoczne na co dzień, ale decydują o bezpieczeństwie i wygodzie pracy.
Najważniejsze informacje w skrócie
- To aparat do bezpiecznego odłączania obwodu, a nie zamiennik zabezpieczenia nadprądowego.
- Najczęściej stosuje się go w rozdzielnicach, przy falownikach PV, magazynach energii i odbiornikach wymagających serwisu.
- Dobór opiera się na napięciu AC/DC, prądzie znamionowym, liczbie biegunów i warunkach montażu.
- W instalacjach PV kluczowe jest napięcie maksymalne stringu, a nie tylko moc całej instalacji.
- Najczęstsze błędy dotyczą pomylenia funkcji odłączania z ochroną, złego doboru na DC i braku blokady serwisowej.
Czym jest rozłącznik i po co się go montuje
W praktyce patrzę na ten aparat jak na bezpieczny punkt rozdzielenia zasilania. Jego rola jest prosta: ma umożliwić odłączenie obwodu w sposób czytelny, pewny i serwisowalny. Nie jest od tego, by samodzielnie chronić przewody przed przeciążeniem albo zwarciem, tylko by dać instalatorowi i użytkownikowi wyraźną granicę między częścią czynną i odłączoną.
Najczęściej montuje się go w rozdzielnicy jako główny punkt odcięcia albo jako osobny element dla konkretnego odbiornika. W układach z fotowoltaiką, pompą ciepła, automatyką kotłowni czy magazynem energii taki element ma dodatkową wartość, bo pozwala bezpieczniej odseparować źródło energii od reszty instalacji podczas przeglądu, awarii albo modernizacji.
To ważne rozróżnienie: jeśli urządzenie ma tylko odłączać, musi mieć parametry do pracy pod obciążeniem i odpowiednią kategorię użytkowania; jeśli ma też chronić, w grę wchodzi już inny typ aparatury. Żeby nie pomylić funkcji, warto od razu zestawić go z najbliższymi odpowiednikami.
Czym różni się od wyłącznika nadprądowego i odłącznika
Najwięcej błędów widzę wtedy, gdy ktoś wrzuca do jednego worka wszystkie aparaty w rozdzielnicy. To wygodne skrócenie myślowe, ale w praktyce prowadzi do złego doboru. Wyłącznik nadprądowy, łącznik izolacyjny i odłącznik nie robią tego samego, nawet jeśli z zewnątrz wyglądają podobnie.
| Aparat | Co robi | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Łącznik izolacyjny | Bezpiecznie odcina obwód i tworzy punkt izolacji do prac serwisowych | Nie chroni sam z siebie przed przeciążeniem ani zwarciem | Gdy zabezpieczenie jest już gdzie indziej, a potrzebujesz pewnego odłączenia |
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Nie jest najlepszym narzędziem do częstego odłączania większego obciążenia | W obwodach końcowych i tam, gdzie priorytetem jest ochrona przewodów |
| Łącznik z bezpiecznikami | Łączy odłączanie z lokalną ochroną zwarciową | Wymaga doboru wkładek i większej przestrzeni montażowej | Przy większych prądach, dłuższych liniach albo potrzebie selektywności |
| Odłącznik | Zapewnia izolację obwodu, zwykle bez pracy w normalnym łączeniu pod obciążeniem | Nie służy do zwykłej eksploatacji w miejscu, gdzie spodziewasz się częstych przełączeń | W większych układach energetycznych i rozdzielniach przemysłowych |
Najkrócej mówiąc: wyłącznik ma przede wszystkim chronić, a łącznik ma przede wszystkim odłączać. Gdy ta granica jest jasna, łatwiej zobaczyć, gdzie takie rozwiązanie pracuje na co dzień i dlaczego bywa obowiązkowe, a nie tylko „dobrze mieć”.
Gdzie taki aparat sprawdza się najlepiej

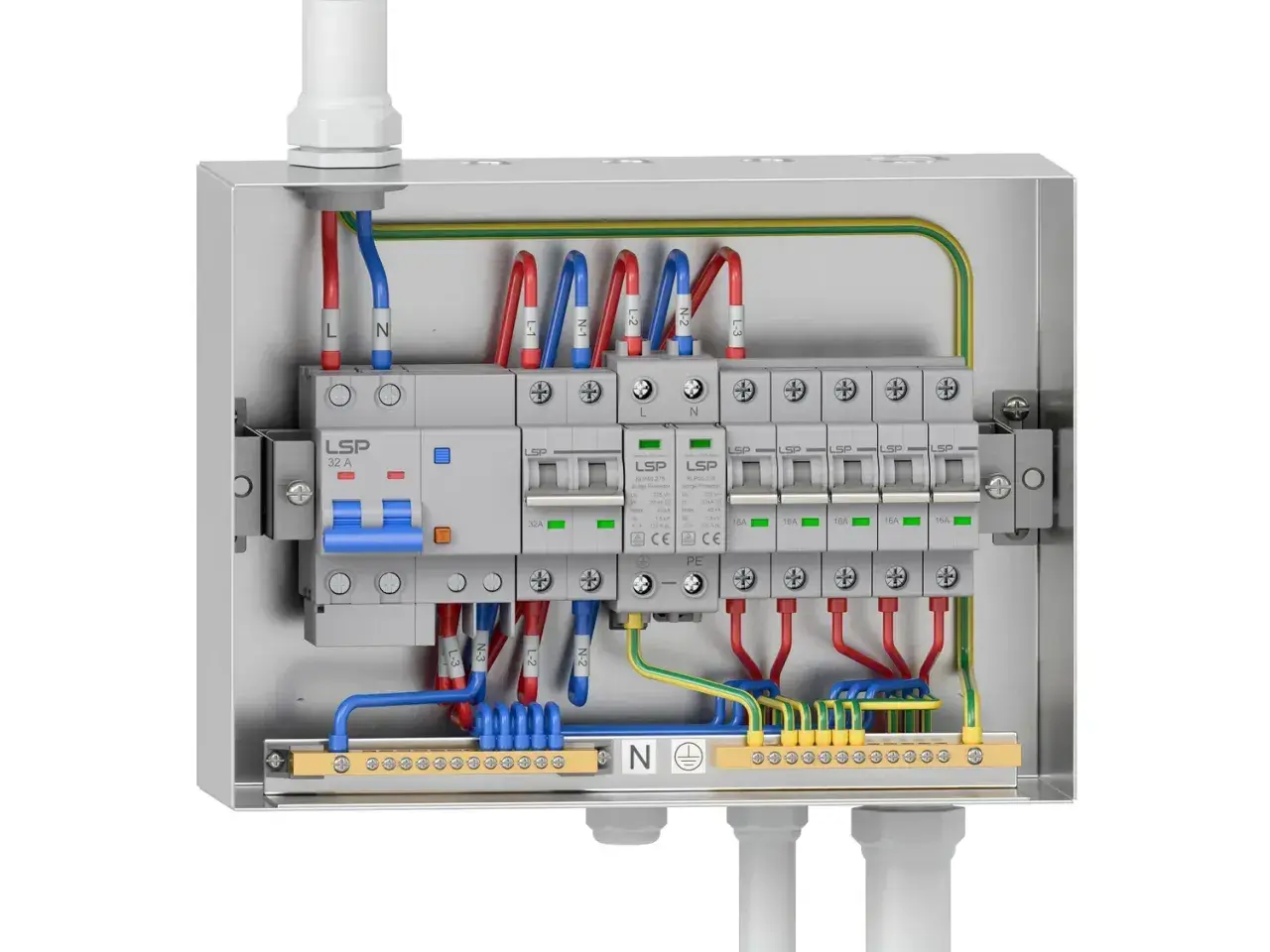

W rozdzielnicy głównej
W budynkach mieszkalnych najczęściej spotykam aparaty o prądzie znamionowym rzędu 40, 63, 100 albo 125 A, bo to są wartości, które dobrze pasują do typowych rozdzielnic i zasilania 230/400 V. W obwodach trójfazowych sens ma zwykle układ 3P albo 4P, jeśli trzeba odłączać także neutralny. To nie jest detal konstrukcyjny, tylko realna wygoda podczas serwisu i modernizacji.
Jeżeli w rozdzielnicy głównej masz kilka źródeł zasilania, na przykład sieć, PV i zasilanie awaryjne, odłączanie całej instalacji jednym ruchem nie zawsze jest dobrym pomysłem. Lepiej mieć czytelnie wydzielone tory, niż liczyć na to, że „jakoś się odetnie wszystko naraz”.
Po stronie DC fotowoltaiki
Tu znaczenie ma nie tylko napięcie, ale też charakter prądu. Po stronie DC warunki gaszenia łuku są trudniejsze niż przy AC, dlatego zwykły aparat na prąd przemienny nie jest odpowiednim zamiennikiem. W praktyce patrzę na klasy 600, 1000 albo 1500 V DC, bo to najczęściej spotykane poziomy w instalacjach prosumenckich i większych systemach PV.
W instrukcjach falowników i systemów magazynowania energii odłączenie strony DC pojawia się jako normalny krok serwisowy. To dobry sygnał dla instalatora: jeśli producent przewidział taki element, warto go potraktować jako część projektu, a nie jako opcjonalny dodatek kupowany „na końcu”.
Przeczytaj również: Ile zarabia elektryk w Polsce - Zarobki 2026 i perspektywy
Przy magazynie energii i automatyce ogrzewania
W magazynach energii, sterownikach pomp ciepła, obiegach grzewczych i układach automatyki kotłowni odcięcie konkretnego modułu często oszczędza cały serwis. Kiedy w instalacji pracuje kilka źródeł energii lub kilka niezależnych odbiorników, rozłączanie powinno obejmować każdy tor osobno, a nie tylko główny zasilacz.
To szczególnie ważne tam, gdzie urządzenia są rozproszone po budynku. Wtedy dobry schemat odcięcia upraszcza diagnostykę, skraca przestoje i zmniejsza ryzyko, że ktoś przypadkowo odłączy niewłaściwy obwód. Dopiero po zrozumieniu miejsca zastosowania ma sens dokładny dobór parametrów.
Jak dobrać model do napięcia, prądu i miejsca montażu
Gdy dobieram taki aparat, zaczynam od trzech liczb: napięcia, prądu i liczby biegunów. Reszta jest ważna, ale to te parametry najczęściej decydują, czy całość będzie działać bezpiecznie, czy tylko wyglądać poprawnie na schemacie.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Napięcie znamionowe AC/DC | Aparat na AC nie jest automatycznie odpowiedni do DC | Dla sieci 230/400 V wybieraj wersję na AC, a dla PV i baterii wersję DC dobraną do układu |
| Prąd znamionowy | Zbyt mały aparat będzie się grzał i szybciej zużyje styki | W domach często spotyka się 40-125 A, ale wybór zawsze opieraj na realnym obciążeniu i przewodach |
| Liczba biegunów | Decyduje, czy odłączasz tylko fazę, czy cały tor z neutralnym | W 3-fazie zwykle stosuje się 3P lub 4P, zależnie od projektu |
| Kategoria użytkowania | Mówi, czy aparat nadaje się do danego typu obciążenia i częstotliwości łączeń | Sprawdź oznaczenia zgodne z EN/IEC 60947-3, zamiast kierować się tylko nazwą handlową |
| Warunki montażu i IP | Wilgoć, pył i temperatura wpływają na trwałość oraz bezpieczeństwo pracy | W kotłowni, garażu albo szafie zewnętrznej wybieraj obudowę i osprzęt z zapasem odporności |
| Funkcje dodatkowe | Ułatwiają serwis i ograniczają przypadkowe załączenie | Szukaj blokady kłódką, wyraźnego wskaźnika położenia i możliwości plombowania |
W instalacjach PV zwracam szczególną uwagę na maksymalne napięcie stringu w najniższej temperaturze. To częsty błąd początkujących: patrzą na moc paneli, a powinni patrzeć na napięcie obwodu. Jeśli ten parametr jest policzony źle, aparat może działać poza zakresem, nawet gdy „na papierze” wszystko wygląda dobrze.
Praktycznie rzecz biorąc, lepiej kupić model dobrany do konkretnego toru niż jeden „uniwersalny” do wszystkiego. Uniwersalność w elektryce często oznacza kompromis, a kompromis nie zawsze jest dobrym pomysłem.
Montaż i eksploatacja bez błędów, które później kosztują najwięcej
Nawet dobry aparat nie obroni źle zrobionej instalacji. Największe problemy, które spotykam, nie wynikają z samego produktu, tylko z montażu bez serwisowego dostępu, złego opisu obwodów albo pomylenia torów AC i DC.
| Błąd | Co się dzieje w praktyce | Jak tego uniknąć |
|---|---|---|
| Montaż bez dostępu serwisowego | Odcięcie obwodu wymaga demontażu innych elementów lub otwierania trudno dostępnej szafy | Umieść aparat tak, by był widoczny i dostępny bez rozbierania całej rozdzielnicy |
| Pomylenie AC i DC | Aparat pracuje poza zakresem, co zwiększa ryzyko przegrzewania i uszkodzeń styków | Sprawdzaj oznaczenia przed montażem, nie tylko wygląd zewnętrzny |
| Brak oznaczeń obwodów | Serwis trwa dłużej, a ryzyko pomyłki rośnie | Opisuj każdy tor i stronę zasilania już na etapie uruchomienia |
| Niedokręcone zaciski | Po czasie pojawia się grzanie, spadek niezawodności i przyspieszone zużycie | Po montażu kontroluj moment dokręcenia zgodnie z dokumentacją producenta |
| Brak blokady przy pracach serwisowych | Istnieje ryzyko przypadkowego załączenia przez inną osobę | Wprowadź blokadę kłódką lub procedurę LOTO, jeśli instalacja jest serwisowana przez różne osoby |
Najbardziej niedoceniany problem to temperatura zacisków. Luźny przewód nie musi od razu wywołać zadziałania zabezpieczenia, ale po kilku tygodniach pracy zaczyna grzać obudowę i przyspiesza degradację styków. Właśnie dlatego po montażu zawsze sprawdzam nie tylko schemat, ale też jakość połączeń i sens całego prowadzenia przewodów.
Sam montaż warto też podporządkować zasadzie prostego dostępu: jeśli trzeba odłączać coś regularnie, nie chowaj tego za innymi urządzeniami. W praktyce to jedna z tych decyzji, które później oszczędzają czas bardziej niż jakikolwiek opis katalogowy.
Kiedy lepsza będzie wersja z bezpiecznikami albo z blokadą
Nie każda instalacja potrzebuje tego samego rozwiązania. Czasem wystarczy prosty łącznik izolacyjny, a czasem sensowniejsza będzie wersja z wkładkami albo blokadą. Różnica nie polega na „lepszym i gorszym” produkcie, tylko na tym, jaką funkcję ma on pełnić w całym układzie.
| Wariant | Wybieram go, gdy... | Największa korzyść | Ograniczenie |
|---|---|---|---|
| Łącznik izolacyjny | Ochrona jest już zapewniona gdzie indziej, a ja potrzebuję głównie odłączenia do serwisu | Prosta budowa i czytelna funkcja | Nie zastępuje zabezpieczenia nadprądowego |
| Wersja z bezpiecznikami | Potrzebuję także lokalnej ochrony zwarciowej lub selektywności | Łączy odłączanie z ochroną w jednym miejscu | Zajmuje więcej miejsca i wymaga doboru wkładek |
| Wersja z blokadą | Instalacja jest serwisowana przez kilka osób albo wymaga procedury odcięcia | Zmniejsza ryzyko przypadkowego załączenia | Wymaga konsekwentnej organizacji pracy i oznaczeń |
Jeśli obwód jest prosty, dokładanie bezpieczników tylko po to, żeby „było bogaciej”, zwykle nie ma sensu. Jeśli jednak masz większą moc, długi odcinek przewodu albo kilka źródeł zasilania, lokalna ochrona i blokada zaczynają mieć bardzo konkretne uzasadnienie. Na tym etapie ważniejsza od samego produktu jest już logika całej instalacji.
Co sprawdzić przed modernizacją instalacji z PV i magazynem energii
Przed modernizacją warto przejść przez krótki, praktyczny filtr. Najpierw sprawdź, czy każdy istotny tor da się odłączyć osobno: sieć, falownik, magazyn energii, sterowanie ogrzewaniem i ewentualne zasilanie awaryjne. Dopiero potem dobieraj aparaturę, bo bez takiego porządku łatwo stworzyć rozdzielnicę, która działa, ale jest trudna do serwisu.
- Zweryfikuj napięcie AC i DC każdego obwodu, a nie tylko całej instalacji jako całości.
- Upewnij się, że liczba biegunów odpowiada rzeczywistemu układowi zasilania.
- Sprawdź kategorię użytkowania i zgodność z dokumentacją producenta.
- Zostaw miejsce na oznaczenia, plombę, blokadę i swobodny dostęp do zacisków.
- Jeśli instalacja ma pracować z PV albo baterią, zaplanuj odłączenie także po stronie DC.
Jeżeli instalacja ma współpracować z pompą ciepła, falownikiem i magazynem energii, nie traktuj odłączania jako dodatku do rozdzielnicy. Dobrze dobrany i poprawnie opisany aparat odcinający nie rzuca się w oczy, ale właśnie on robi różnicę między instalacją tylko poprawną a instalacją naprawdę wygodną w serwisie i bezpieczną w codziennej eksploatacji.
