W układach zasilania liczy się każdy ułamek wolta, bo to on decyduje o sprawności, grzaniu i tym, ile energii naprawdę trafia do obciążenia. Dioda Schottky'ego jest właśnie takim elementem, który pomaga ograniczyć straty po stronie przewodzenia, ale ma też ograniczenia, o których lepiej wiedzieć przed doborem do projektu. W tym tekście wyjaśniam, jak działa, gdzie daje realny zysk i na co patrzeć przy wyborze w instalacjach elektrycznych oraz fotowoltaicznych.
To temat praktyczny: ten sam element może świetnie sprawdzić się w niskonapięciowym zasilaniu, a być słabym wyborem tam, gdzie rośnie temperatura albo napięcie wsteczne. Dlatego zamiast ogólników dostajesz tu konkretne różnice, typowe zastosowania i najczęstsze błędy.
Najważniejsze fakty o tym elemencie na start
- Ma niski spadek napięcia w kierunku przewodzenia, zwykle niższy niż klasyczna dioda krzemowa.
- Przełącza się bardzo szybko, bo nie magazynuje ładunku w ten sam sposób co złącze PN.
- Najlepiej sprawdza się w układach niskonapięciowych, gdzie każdy ułamek wolta ma znaczenie.
- Wraz z temperaturą rośnie jego prąd wsteczny, więc dobór nie kończy się na jednym parametrze z katalogu.
- W fotowoltaice i zasilaczach DC ogranicza straty, ale nie zawsze jest najlepszym wyborem przy wysokich napięciach i temperaturach.

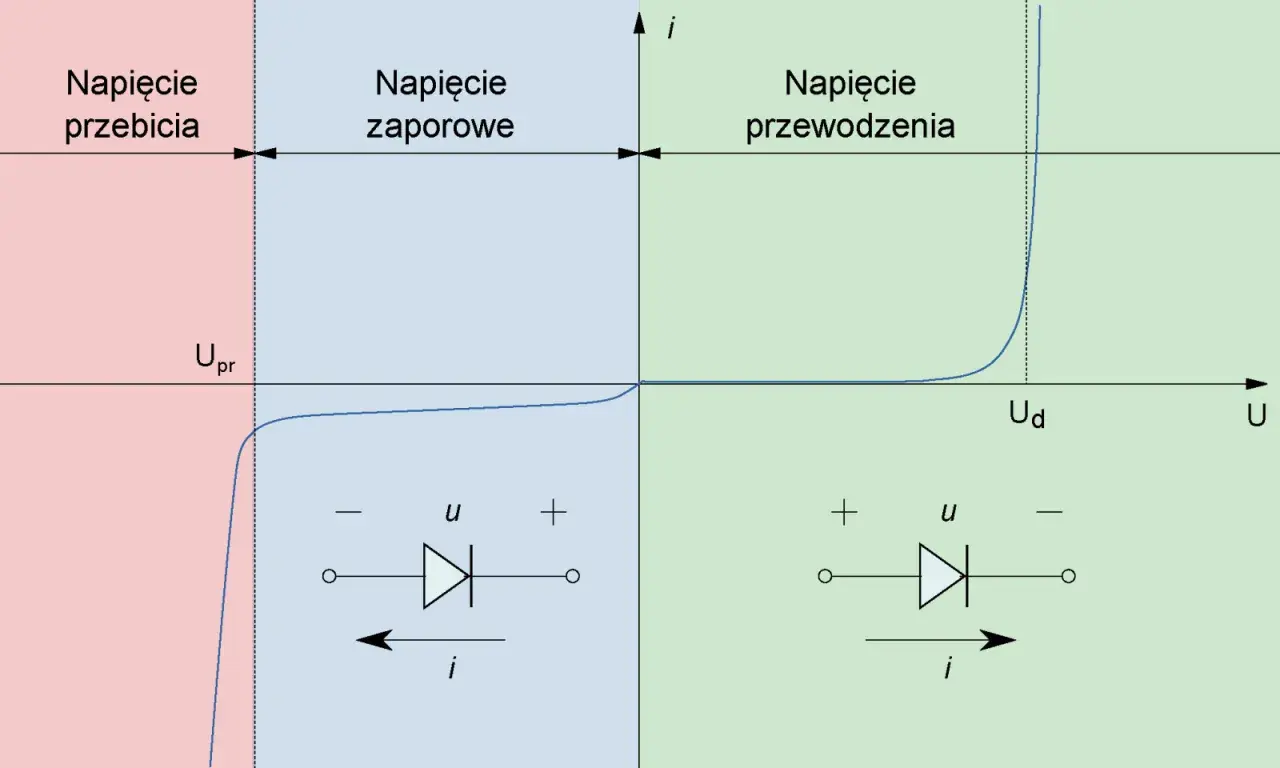

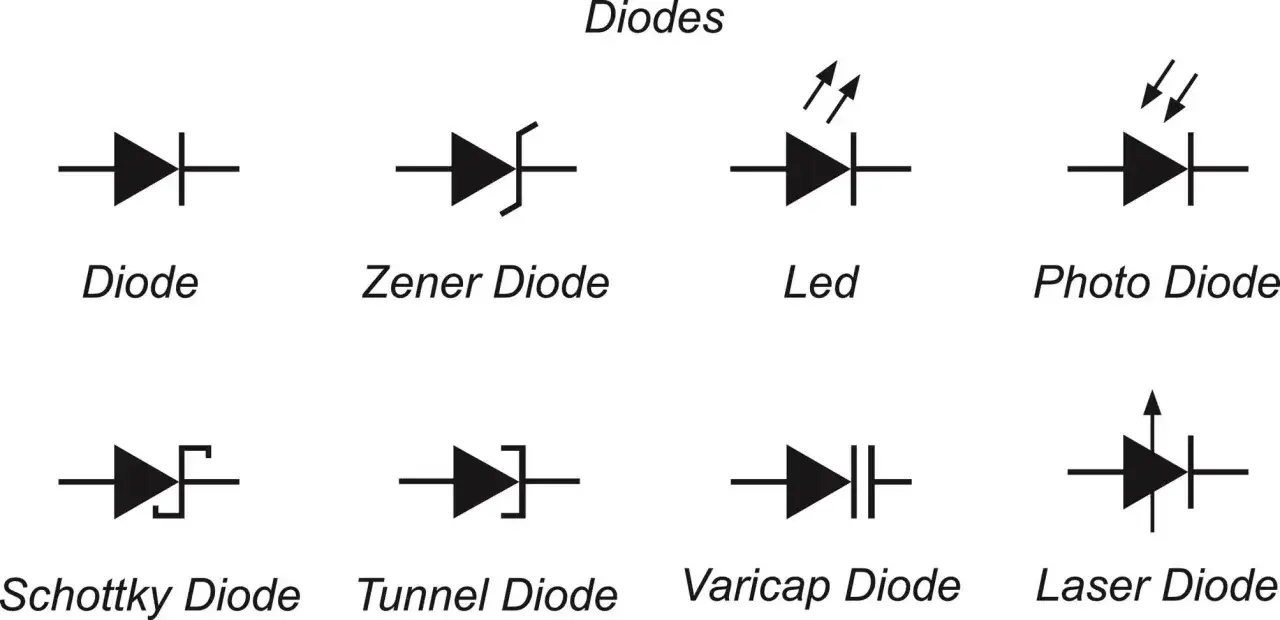

Jak działa i skąd bierze się niski spadek napięcia
To nie jest zwykłe złącze PN, tylko połączenie metal-półprzewodnik. W praktyce oznacza to, że nośniki ładunku przechodzą przez barierę w sposób, który daje mniejszy spadek napięcia niż w klasycznej diodzie prostowniczej. W wielu typowych zastosowaniach spotyka się wartości rzędu 0,2-0,5 V, podczas gdy zwykła dioda krzemowa często pracuje bliżej 0,6-0,8 V.
Różnica wydaje się niewielka, dopóki nie policzysz strat. Przy prądzie 5 A i spadku 0,4 V tracisz 2 W ciepła na jednym elemencie. Przy 10 A robi się już 4 W, czyli energia, którą trzeba odprowadzić z obudowy. Właśnie dlatego ten typ diody tak dobrze pasuje do układów, w których energia nie może się bezsensownie zamieniać w ciepło.
Drugą ważną cechą jest bardzo szybkie przełączanie. Ponieważ w złączu nie gromadzi się ładunek tak jak w diodzie PN, czas odzyskiwania wstecznego jest bardzo krótki. To zmniejsza straty w przetwornicach i układach impulsowych, ale nie znosi wszystkich problemów projektowych, bo nadal trzeba pilnować temperatury i napięcia wstecznego. Następny krok to sprawdzenie, gdzie ta przewaga naprawdę daje efekt.
Gdzie ta technologia daje największy zysk
Najlepsze rezultaty widzę tam, gdzie układ pracuje na niskim lub umiarkowanym napięciu, a prąd płynie przez dłuższy czas. Wtedy niższy spadek napięcia przekłada się bezpośrednio na sprawność, mniejsze grzanie i stabilniejszą pracę całego systemu.
| Zastosowanie | Dlaczego ma sens | Na co uważać |
|---|---|---|
| Fotowoltaika jako dioda bypass | Ogranicza straty przy zacienieniu i pomaga ominąć fragment modułu, który mógłby się przegrzewać. | Trzeba pilnować temperatury pracy, prądu i odpowiedniego napięcia wstecznego. |
| Układy OR-ing źródeł zasilania | Umożliwia łączenie kilku źródeł bez cofania prądu do drugiego toru. | Przy większych prądach strata mocy może wymagać radiatora albo innej topologii. |
| Przetwornice DC-DC | Niższy spadek napięcia poprawia sprawność, szczególnie przy niskim napięciu wyjściowym. | Nie można patrzeć tylko na Vf, bo liczą się też pojemność i parametry termiczne. |
| Zabezpieczenie przed odwrotną polaryzacją | Proste i skuteczne w małych układach, gdzie liczy się prostota. | Tracisz część napięcia zasilania, co przy systemie 12 V bywa już odczuwalne. |
W fotowoltaice sprawa jest szczególnie czytelna: gdy część ogniw jest zacieniona, bypass daje prądowi alternatywną drogę i ogranicza ryzyko hotspotu. To nie jest detal, tylko realna ochrona modułu i zysku energetycznego. Właśnie dlatego w skrzynkach przyłączeniowych paneli ten element pojawia się częściej niż w klasycznych układach domowych. Po takim kontekście łatwiej zrozumieć, gdzie leży granica między nim a zwykłą diodą krzemową.
Schottky kontra zwykła dioda prostownicza
Jeśli porównuję te dwa rozwiązania, to patrzę nie tylko na spadek napięcia, ale też na zachowanie przy temperaturze, napięciu i częstotliwości przełączania. To właśnie tu wychodzi, dlaczego jeden element bywa lepszy w zasilaniu 12 V, a drugi w prostowaniu wyższych napięć.
| Kryterium | Schottky | Klasyczna dioda PN |
|---|---|---|
| Spadek napięcia | Zwykle niższy, często około 0,2-0,5 V w typowych warunkach | Zazwyczaj wyższy, często około 0,6-0,8 V |
| Szybkość przełączania | Bardzo dobra, z małym efektem odzyskiwania ładunku | Wolniejsza, szczególnie w prostych typach ogólnego przeznaczenia |
| Prąd wsteczny | Wyraźnie większy, zwłaszcza przy wysokiej temperaturze | Zwykle niższy |
| Napięcie wsteczne | W klasycznych krzemowych wersjach często niższe; przy wyższych napięciach trzeba sprawdzać technologię i rodzinę elementu | Z reguły łatwiej znaleźć wersje do wyższych napięć |
| Typowe zastosowanie | Niskonapięciowe zasilanie, DC-DC, ochrona, PV bypass | Uniwersalne prostowanie, gdy ważniejsza jest odporność niż minimalna strata |
Wniosek jest prosty: Schottky wygrywa, gdy chcesz oszczędzić napięcie i moc, ale nie zawsze wygrywa wszędzie. Jeśli projekt pracuje w wyższej temperaturze albo przy większym napięciu blokującym, zwykła dioda może okazać się bezpieczniejsza albo po prostu łatwiejsza do opanowania. Dlatego dobór nie powinien kończyć się na jednym parametrze z katalogu, tylko na kilku równocześnie.
Jak dobrać właściwy element do konkretnego układu
Ja zwykle zaczynam od napięcia wstecznego, a dopiero potem przechodzę do prądu i strat. To ważne, bo zbyt mały zapas napięcia w praktyce psuje cały projekt szybciej niż nieco wyższy spadek przewodzenia.
- Sprawdź maksymalne napięcie wsteczne i zostaw zapas co najmniej 20-30% względem realnego maksimum w układzie.
- Policz prąd ciągły i chwilowy, a nie tylko prąd znamionowy z pierwszej strony noty katalogowej.
- Oceń stratę mocy jako iloczyn prądu i spadku napięcia; przy większych prądach nawet 0,1 V robi różnicę.
- Sprawdź temperaturę złącza i obudowy, bo prąd wsteczny rośnie wraz z ciepłem.
- Porównaj obudowę i rezystancję termiczną, bo ten sam element w SMD i w większej obudowie może pracować zupełnie inaczej.
- Zwróć uwagę na parametry przy rzeczywistym punkcie pracy, a nie tylko na wartości testowe przy 25°C.
W praktyce największy błąd polega na myśleniu, że skoro element ma niski spadek napięcia, to nada się wszędzie. Nie nada się, jeśli obciążenie pracuje gorąco, a obudowa nie ma jak oddać ciepła. Nie nada się też wtedy, gdy w układzie występują skoki napięcia i trzeba wyraźnie większego marginesu. W takich sytuacjach lepiej wybrać inną rodzinę diod albo przejść na rozwiązanie z tranzystorem MOSFET.
Najczęstsze błędy przy użyciu w zasilaniu i fotowoltaice
Najczęściej widzę cztery powtarzające się pomyłki. Pierwsza to dobór wyłącznie po prądzie, bez policzenia strat cieplnych. Druga to ignorowanie temperatury, choć właśnie ona najmocniej podnosi prąd wsteczny. Trzecia to brak zapasu na napięcie blokujące, a czwarta to traktowanie tej diody jak uniwersalnego zamiennika wszystkiego, co prostuje prąd.
- W układach 12 V strata 0,5 V to ponad 4% budżetu napięcia, więc nie można jej zbyć jako drobiazgu.
- W panelach PV zbyt słaby element bypass może się przegrzewać szybciej, niż pokazuje to suchy prąd znamionowy.
- W przetwornicach impulsowych liczy się też szybkość i pojemność złącza, a nie tylko sam spadek napięcia.
- W aplikacjach wysokotemperaturowych trzeba uważać, bo wzrost leakage potrafi zjeść część korzyści z niskiego Vf.
- Jeśli potrzebujesz naprawdę wysokiego napięcia blokującego, rozważ inną technologię, na przykład wersję SiC albo układ z MOSFET-em.
To właśnie te detale odróżniają działający projekt od projektu, który tylko wygląda dobrze na papierze. W praktyce najwięcej zyskuje ten, kto nie upraszcza do jednego parametru, tylko sprawdza cały kompromis między stratami, temperaturą i napięciem. I to prowadzi do najważniejszego wniosku z całego tematu.
Kiedy warto wybrać ten typ diody, a kiedy lepiej szukać innego rozwiązania
Jeśli projektujesz niskonapięciowe zasilanie, układ ochrony polaryzacji, prostą przetwornicę albo bypass w instalacji PV, taki element bardzo często ma sens. Daje małe straty, szybkie przełączanie i prostą implementację, czyli dokładnie to, czego szuka się w praktycznych układach elektrycznych.
Jeśli jednak pracujesz przy wyższych temperaturach, większym napięciu blokującym albo bardzo surowych wymaganiach dotyczących upływu, nie wciskam go na siłę. Wtedy lepszy bywa klasyczny prostownik, odpowiednio dobrana technologia SiC albo układ aktywny z MOSFET-em. To nie jest słabszy wybór z definicji, tylko wybór, który trzeba dopasować do warunków pracy.
Najkrócej: tam, gdzie liczy się sprawność i niski spadek napięcia, Schottky jest bardzo mocnym kandydatem. Tam, gdzie ważniejsza jest odporność na temperaturę, napięcie i niski prąd wsteczny, trzeba spojrzeć szerzej i dobrać rozwiązanie bez skracania drogi na skróty.
