Podwójny łącznik światła ma sens wszędzie tam, gdzie chcesz osobno sterować dwiema grupami lamp z jednego miejsca. Przy układzie z trzema żyłami najważniejsze jest jedno: rozpoznać przewód wspólny i dwa wyjścia do lamp, zamiast zgadywać po kolorach izolacji. Poniżej pokazuję prosty, bezpieczny sposób montażu, typowe oznaczenia zacisków i błędy, które najczęściej kończą się poprawką.
Najkrócej rzecz ujmując, liczy się wspólna faza i dwa wyjścia do lamp
- W zwykłym łączniku świecznikowym jeden przewód doprowadza fazę do zacisku wspólnego, a dwa pozostałe idą do dwóch obwodów oświetlenia.
- Przy trzech przewodach zwykle nie potrzebujesz neutralnego w samym łączniku, ale zależy to od typu osprzętu.
- Kolory przewodów pomagają, ale nie są pewnym wyznacznikiem w starszych instalacjach.
- Jeśli po montażu klawisze sterują „odwrotnie”, najczęściej wystarczy zamienić miejscami dwa wyjścia.
- Model podświetlany lub inteligentny może wymagać dodatkowego przewodu neutralnego.
Najpierw ustal, jaki to naprawdę łącznik
Zanim cokolwiek odkręcę, sprawdzam sam typ osprzętu. W praktyce najczęściej chodzi o łącznik świecznikowy, czyli podwójny włącznik, który steruje dwiema grupami lamp z jednego miejsca. To zupełnie inny układ niż łącznik schodowy, mimo że oba potrafią mieć podobną liczbę zacisków.
Przy trzech przewodach w puszce standardowy podwójny łącznik zwykle działa bez problemu, bo potrzebuje jednej fazy zasilającej i dwóch przewodów wychodzących do lamp. Inaczej wygląda sytuacja przy modelach z podświetleniem, elektroniką albo funkcją smart. Tam dodatkowy neutralny bywa niezbędny, więc sam układ „trzy przewody” nie zawsze wystarcza.
| Typ osprzętu | Do czego służy | Czy trzy przewody zwykle wystarczą |
|---|---|---|
| Łącznik świecznikowy | Sterowanie dwiema grupami lamp z jednego miejsca | Tak, jeśli jeden przewód to zasilanie, a dwa pozostałe to wyjścia |
| Łącznik schodowy | Sterowanie z dwóch miejsc | Nie, układ jest inny i wymaga innych połączeń |
| Łącznik podświetlany lub smart | Wygoda, sygnalizacja, automatyka | Czasem nie, bo może potrzebować przewodu N lub dodatkowego modułu |
To rozróżnienie oszczędza najwięcej czasu, bo większość pomyłek zaczyna się właśnie od kupienia złego typu mechanizmu. Dalej trzeba już tylko poprawnie rozpoznać przewody w puszce.

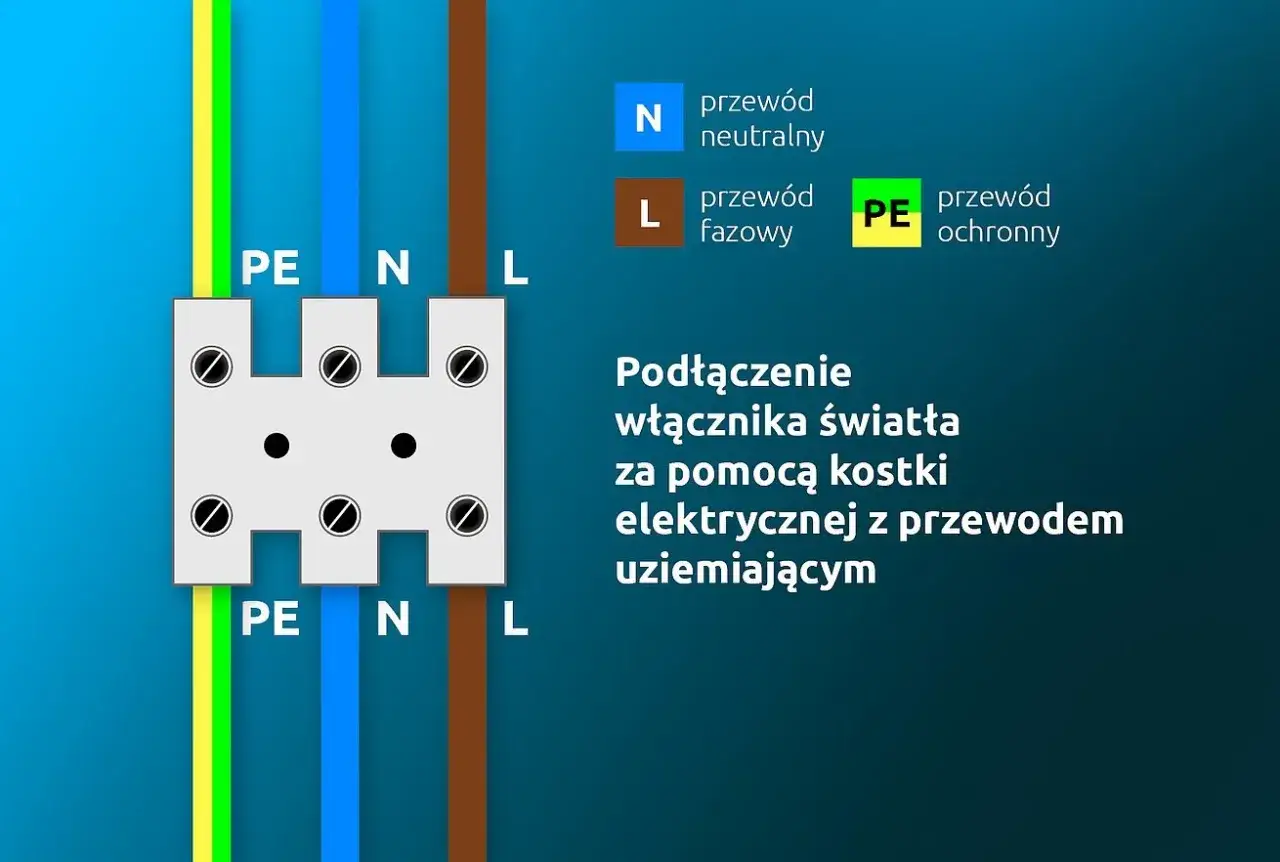

Jak rozpoznać przewody w puszce bez zgadywania
W typowym układzie do podwójnego łącznika trafiają trzy żyły: jedna fazowa i dwie wychodzące do lamp. Kolory często wyglądają „logicznie”, ale ja nigdy nie opieram się wyłącznie na barwie izolacji. W starszych instalacjach przewody mogły być wielokrotnie przerabiane i kolor bywa mylący.
| Rola przewodu | Typowe oznaczenie | Gdzie trafia | Na co uważać |
|---|---|---|---|
| Faza zasilająca | L | Na zacisk wspólny łącznika | To ten przewód podaje napięcie do obu klawiszy |
| Wyjście do pierwszej lampy | L1 lub 1 | Na pierwszy zacisk wyjściowy | Można zamienić z drugim wyjściem, jeśli układ klawiszy ma działać odwrotnie |
| Wyjście do drugiej lampy | L2 lub 2 | Na drugi zacisk wyjściowy | To również tylko przewód sterujący, nie neutralny |
| Neutralny | N | Zwykle nie do łącznika | W standardowym mechanizmie zostaje poza osprzętem |
| Ochronny | PE | Do ochrony instalacji, nie do toru łączeniowego | Nie wpina się go w zaciski sterujące |
Jeśli nie masz pewności, który przewód jest fazowy, sprawdź go miernikiem lub próbnikiem dwubiegunowym po odłączeniu i ponownym, kontrolowanym załączeniu zasilania tylko na czas pomiaru. Ja wolę poświęcić minutę na identyfikację niż później szukać przyczyny braku światła w całym obwodzie.
Podłączenie krok po kroku
Ten etap jest prosty, ale wymaga porządku. W instalacji 230 V nie ma miejsca na działanie „na pamięć”. Najpierw odłączam zasilanie w rozdzielnicy, potem sprawdzam brak napięcia w puszce i dopiero wtedy przechodzę do połączeń.
- Odłącz obwód i potwierdź brak napięcia. Sam wyłącznik w ścianie nie wystarcza. Zawsze wyłącz odpowiednie zabezpieczenie i sprawdź przewody miernikiem.
- Wyjmij stary mechanizm i oznacz przewody. Jeśli coś już działało, zrób zdjęcie przed odpięciem albo opisz żyły taśmą. To mały ruch, a bardzo pomaga przy ponownym montażu.
- Podłącz przewód fazowy do zacisku wspólnego. Szukaj oznaczenia L, czasem też COM albo symbolu wspólnego wejścia. To najważniejsze połączenie w całym układzie.
- Dwa pozostałe przewody podłącz do wyjść L1 i L2. To one idą do dwóch sekcji oświetlenia. Kolejność nie jest zwykle krytyczna, chyba że zależy Ci, by lewy klawisz sterował konkretną lampą.
- Dokręć zaciski i schowaj przewody w puszce. Żyła nie może wystawać z zacisku, a izolacja nie powinna być przyciśnięta tak, żeby miedź się wysuwała.
- Zamocuj mechanizm i wykonaj próbę. Po włączeniu zasilania sprawdź każdy klawisz osobno, a potem oba razem.
Jeżeli po próbie okaże się, że lewy klawisz steruje prawą lampą, to nie jest awaria. Wystarczy zamienić miejscami dwa przewody wyjściowe na zaciskach L1 i L2. Taki test robię na końcu prawie zawsze, bo użytkownikowi wygodniej używa się układu, który „logicznie” odpowiada rozłożeniu lamp.
Najczęstsze błędy, które robią najwięcej zamieszania
Wbrew pozorom problem rzadko tkwi w samym łączniku. Najwięcej kłopotów powoduje pośpiech, zbyt duża pewność siebie i mylenie przewodów. Przy podwójnym włączniku te błędy powtarzają się szczególnie często:
- Podłączenie neutralnego do łącznika. W zwykłym mechanizmie nie jest do tego przewidziany.
- Zamiana zacisku wspólnego z wyjściem. Efekt bywa taki, że jeden klawisz działa dziwnie albo wcale.
- Zbyt luźne dokręcenie żył. Po kilku użyciach światło zaczyna migać albo przestaje działać.
- Zaufanie wyłącznie kolorom przewodów. W starszych instalacjach to droga do pomyłki.
- Kupno niewłaściwego modelu. Łącznik podświetlany, schodowy albo smart nie zawsze pasuje do układu z trzema żyłami.
- Brak miejsca w puszce. Jeśli przewody są zbyt krótkie albo zgięte pod ostrym kątem, montaż będzie problematyczny od razu po zamknięciu ramki.
Jest jeszcze jeden częsty przypadek: ktoś montuje wszystko poprawnie, ale używa łącznika z podświetleniem LED bez neutralnego w instalacji. Wtedy mechanizm może zachowywać się niestabilnie albo po prostu nie działać tak, jak trzeba. To nie jest wada lampy, tylko zły dobór osprzętu.
Jak sprawdzić efekt po montażu
Po złożeniu instalacji nie kończę pracy na samym kliknięciu jednego klawisza. Najpierw sprawdzam każdą sekcję osobno, potem obie razem. To ważne zwłaszcza przy oprawach LED, bo one szybciej pokazują problemy z luźnym stykiem niż klasyczne źródła światła.
- Jeśli obie lampy nie świecą, problem zwykle leży w zasilaniu na zacisku L albo w zabezpieczeniu obwodu.
- Jeśli działa tylko jeden klawisz, sprawdź drugi przewód wyjściowy i jego zacisk.
- Jeśli światło miga, najpierw dociśnij połączenia, potem oceń zgodność łącznika z oprawą LED.
- Jeśli klawisze sterują odwrotnie, zamień miejscami wyjścia L1 i L2.
- Jeśli mechanizm się nagrzewa, przerwij użytkowanie i sprawdź obciążenie oraz jakość połączeń.
W praktyce to ostatni etap decyduje, czy instalacja będzie wygodna na co dzień. Dobrze działający podwójny łącznik pozwala rozdzielić oświetlenie na strefy, co przy LED-ach ma również sens energetyczny: włączasz tylko tyle światła, ile faktycznie potrzebujesz.
Co jeszcze warto dopiąć przed zamknięciem puszki
Przy takich drobnych pracach o jakości decydują detale. Ja zawsze zostawiam w puszce odrobinę zapasu przewodu, żeby mechanizm można było później wyjąć bez szarpania żył. Sprawdzam też, czy izolacja nie została przycięta zbyt głęboko i czy żaden miedziany drucik nie wystaje poza zacisk.
Jeśli montujesz nowy osprzęt, zwróć uwagę na oznaczenia producenta, sposób mocowania w puszce i głębokość mechanizmu. Przy starszych ścianach bywa ciasno, a zbyt głębokie osadzenie łącznika potrafi utrudnić późniejszy docisk ramki. W łazience i innych pomieszczeniach o podwyższonej wilgotności dochodzi jeszcze kwestia odpowiedniego osprzętu i stref montażowych, więc tam nie improwizuję.
Najpraktyczniejsza zasada jest prosta: fazę podajesz na zacisk wspólny, dwa wyjścia prowadzisz do dwóch obwodów, a resztę układu zostawiasz poza mechanizmem. Gdy układ jest czytelny, montaż podwójnego łącznika z trzema przewodami nie jest trudny. Jeśli jednak przewody nie są jednoznaczne albo instalacja była przerabiana kilka razy, bezpieczniej zatrzymać się na etapie identyfikacji i wezwać elektryka.
