Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić przy danym napięciu i jak zachowa się w filtrze, zasilaczu czy układzie rozruchowym. W praktyce wpływa na stabilność elektroniki, tłumienie tętnień i dobór komponentów w instalacjach, które mają pracować długo i przewidywalnie. W tym tekście pokazuję, jak to działa, od czego zależy ta wartość, jak ją policzyć i jak nie pomylić jej z innymi parametrami kondensatora.
Najważniejsze fakty o pojemności w jednym miejscu
- Pojemność to stosunek zgromadzonego ładunku do napięcia, więc opisuje zdolność kondensatora do magazynowania ładunku.
- Jednostką jest farad, ale w praktyce najczęściej spotyka się mikrofarady, nanofarady i pikofarady.
- Wartość zależy głównie od powierzchni okładek, odległości między nimi i rodzaju dielektryka.
- W układach zasilania i automatyki sama liczba mikrofaradów nie wystarcza, bo znaczenie mają też ESR, napięcie znamionowe i warunki pracy.
- Nominalna wartość z obudowy nie zawsze jest identyczna z tym, co kondensator ma w rzeczywistym układzie.
- W PV, falownikach i sterownikach grzewczych kondensatory odpowiadają za filtrację, stabilizację i ograniczanie zakłóceń.
Od czego zależy pojemność kondensatora

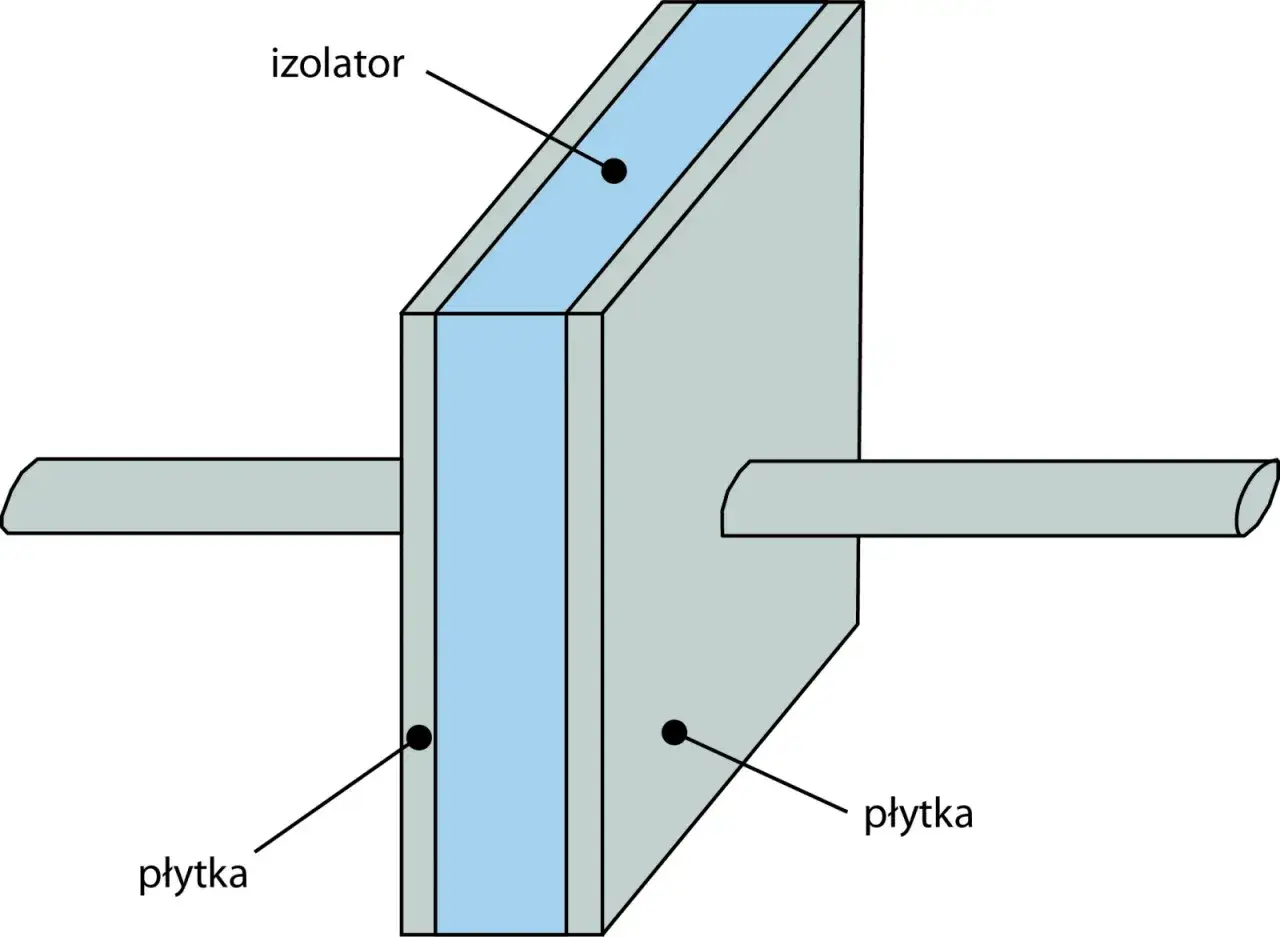

Najkrócej: od geometrii i materiału. Jeśli patrzę na kondensator bez zbędnych dodatków, widzę dwie okładki oddzielone izolatorem, czyli dielektrykiem. Im większa powierzchnia okładek i im mniejsza odległość między nimi, tym większa pojemność. Z kolei materiał wypełniający przestrzeń między okładkami może tę wartość wyraźnie podbić albo ograniczyć.
Dla kondensatora płaskiego zależność opisuje wzór: C = ε0 · εr · A / d, gdzie A to powierzchnia okładek, d to odstęp między nimi, ε0 oznacza przenikalność elektryczną próżni, a εr - przenikalność względną dielektryka. W praktyce oznacza to prostą rzecz: zwiększasz powierzchnię albo dobierasz materiał o większej przenikalności, a pojemność rośnie. Zwiększasz odległość - spada.
| Czynnik | Wpływ na pojemność | Co to oznacza w praktyce |
|---|---|---|
| Większa powierzchnia okładek | Wzrost | Łatwiej zgromadzić większy ładunek przy tym samym napięciu. |
| Mniejsza odległość między okładkami | Wzrost | Kondensator staje się “mocniejszy” pojemnościowo, ale rośnie ryzyko przebicia. |
| Dielektryk o większym εr | Wzrost | Materiał izolujący może znacząco podnieść wartość C bez zmiany rozmiaru. |
| Gorsza jakość materiału lub nieliniowość dielektryka | Wahania | Wartość zmienia się pod napięciem, temperaturą albo częstotliwością. |
Dobry przykład pokazuje skalę zależności. Dwie okładki o powierzchni 10 cm² oddalone od siebie o 1 mm dadzą w przybliżeniu około 8,85 pF w próżni. Jeśli przestrzeń wypełni dielektryk o przenikalności względnej równej 4, pojemność wzrośnie mniej więcej do 35 pF. To niewielkie liczby, ale dobrze pokazują, jak silny wpływ ma sam materiał. Skoro mechanika działania jest już jasna, można przejść do prostego liczenia.
Jak policzyć ją w praktyce
W obliczeniach najczęściej wychodzę od jednego pytania: czy mam do czynienia z układem idealnym, czy z realnym elementem z katalogu? Dla szkoły i podstawowych szacunków wystarcza wzór C = Q / U, czyli pojemność jako stosunek ładunku do napięcia. W praktyce technicznej częściej korzysta się jednak z geometrii kondensatora i z danych producenta, bo rzeczywiste elementy nie są idealne.
- Ustal, jaki to typ kondensatora i jaka jest jego geometria.
- Przelicz wszystkie jednostki do układu SI: metry, metry kwadratowe i farady.
- Sprawdź, czy dielektryk jest znany i czy jego przenikalność jest podana w dokumentacji.
- Podstaw wartości do wzoru i odczytaj wynik.
- Porównaj obliczenie z wartością katalogową, jeśli element pochodzi z gotowej serii.
| Jednostka | Symbol | Wartość w faradach | Gdzie spotkasz ją najczęściej |
|---|---|---|---|
| farad | F | 1 | superkondensatory, opisy ogólne |
| milifarad | mF | 10-3 F | rzadziej na obudowach, częściej w opisach technicznych |
| mikrofarad | µF | 10-6 F | zasilacze, filtry, układy pomocnicze |
| nanofarad | nF | 10-9 F | odsprzęganie, filtry, elektronika użytkowa |
| pikofarad | pF | 10-12 F | układy wysokiej częstotliwości, strojenie |
Warto przy tym pamiętać o oznaczeniach na obudowie. Zapis 100 nF, 1 µF czy 470 µF jest czytelny, ale w kondensatorach ceramicznych pojawia się też kod liczbowy, na przykład 104. Taki zapis oznacza 100 nF. Ja traktuję to jako drobiazg, który oszczędza sporo czasu przy naprawach i zamiennikach. A skoro sam wynik można policzyć, pozostaje pytanie, dlaczego w prawdziwym układzie bywa on trochę inny.
Co zmienia wynik w realnych układach
Największy błąd początkujących polega na założeniu, że kondensator zawsze ma dokładnie tyle, ile napisano na obudowie. To nie działa w ten sposób. Na rzeczywistą wartość wpływają tolerancja produkcyjna, temperatura, częstotliwość sygnału, napięcie stałe przyłożone do elementu, a z czasem także starzenie się dielektryka. W praktyce oznacza to, że dwa kondensatory o tej samej nominalnej pojemności mogą zachowywać się inaczej w tym samym obwodzie.
| Warunek | Typowy efekt | Dlaczego to ważne |
|---|---|---|
| Wzrost temperatury | Zmiana pojemności lub parametrów strat | W elektronice sterującej i zasilaniu może to wpływać na stabilność pracy. |
| Napięcie stałe przyłożone do dielektryka | Spadek pojemności w niektórych typach, zwłaszcza ceramicznych | Nominał z katalogu nie zawsze odpowiada wartości w rzeczywistym układzie. |
| Wyższa częstotliwość | Zmiana zachowania elementu i wzrost znaczenia strat | Liczy się nie tylko C, ale też impedancja i ESR. |
| Upływ czasu | Starzenie, szczególnie w elektrolitach | Stare zasilacze, falowniki i sterowniki potrafią tracić stabilność. |
| Duża tolerancja produkcyjna | Rozrzut wartości między egzemplarzami | W precyzyjnych układach trzeba zostawić zapas projektowy. |
W układach mocy dochodzi jeszcze ESR, czyli rezystancja szeregowa. To nie jest ta sama rzecz co pojemność, ale w praktyce ma ogromne znaczenie dla grzania i tętnień. Gdy dobieram element do zasilacza lub falownika, patrzę więc nie tylko na wartość C, lecz także na warunki pracy, prąd tętnień i temperaturę otoczenia. To prowadzi już prosto do zastosowań.
Gdzie ma znaczenie w instalacjach i elektronice
W nowoczesnych systemach energetycznych kondensatory pracują częściej, niż się wydaje. W instalacjach fotowoltaicznych pojawiają się w falownikach i układach filtracji napięcia stałego, gdzie pomagają wygładzać tętnienia i ograniczać zakłócenia. W automatyce grzewczej i wentylacyjnej wspierają pracę napędów, pomp obiegowych, sterowników oraz zasilaczy pomocniczych. Właśnie tu widać, że sama liczba mikrofaradów nie wystarczy - liczy się jeszcze to, czy element wytrzyma obciążenie termiczne i elektryczne.
- Falowniki PV - kondensatory stabilizują obwód DC i tłumią szybkie zmiany napięcia.
- Pompy i silniki jednofazowe - element pomaga w rozruchu i pracy pomocniczej uzwojeń.
- Zasilacze i sterowniki - wygładzają napięcie i zmniejszają zakłócenia na wyjściu.
- Układy audio i pomiarowe - separują składową stałą lub tworzą filtry o określonej charakterystyce.
- Superkondensatory - służą do chwilowego magazynowania energii, gdy potrzebny jest szybki bufor.
W technice energetycznej lubię tę prostą zasadę: jeśli układ ma pracować długo, warto dobrać kondensator nie “na styk”, tylko z zapasem w napięciu, temperaturze i prądzie tętnień. To samo dotyczy wymiany części w naprawach. Niby detal, a właśnie on często decyduje, czy urządzenie wróci do stabilnej pracy, czy po miesiącu znów trafi do serwisu. Skoro zastosowania mamy już uporządkowane, czas na błędy, które najczęściej psują cały dobór.
Najczęstsze błędy przy doborze i pomiarze
Tu najłatwiej o kosztowną pomyłkę, bo kondensatory wyglądają podobnie, a różnice potrafią być istotne. Ja zwykle zwracam uwagę na kilka powtarzających się błędów, które w praktyce pojawiają się częściej niż zła sama pojemność.
- Mylenie pojemności z napięciem znamionowym - 1000 µF i 25 V to nie to samo co 1000 µF i 63 V, mimo identycznej pojemności.
- Ignorowanie polaryzacji - elektrolit podłączony odwrotnie może się uszkodzić bardzo szybko.
- Pomiar bez rozładowania - to nie tylko zły odczyt, ale też ryzyko dla miernika i użytkownika.
- Pomiar w układzie - inne elementy równoległe potrafią zafałszować wynik.
- Zakładanie idealnej zgodności z nominałem - tolerancja i warunki pracy robią różnicę.
Jeśli mierzę element w praktyce, najpierw sprawdzam, czy jest odłączony od układu i bezpiecznie rozładowany. Dopiero potem używam multimetru z funkcją pomiaru pojemności albo miernika LCR, jeśli potrzebna jest większa dokładność. W układach mocy sama wartość nie wystarcza do oceny stanu elementu, bo do gry wchodzą jeszcze ESR i upływność. To właśnie dlatego dobór nie kończy się na odczytaniu liczby z obudowy.
Dobór zaczyna się od napięcia, a nie od samej liczby mikrofaradów
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: najpierw sprawdź warunki pracy, dopiero potem dobieraj wartość. W praktyce patrzę kolejno na napięcie znamionowe z zapasem, typ dielektryka, tolerancję, temperaturę pracy, ESR oraz sposób montażu. Dopiero na końcu wybieram konkretną pojemność.
- Napięcie znamionowe - dobierz z zapasem, bo pracy na granicy parametrów zwykle nie wytrzymuje ani zasilacz, ani falownik.
- Typ kondensatora - ceramiczny, foliowy, elektrolityczny czy superkondensator mają różne zachowanie w czasie i pod obciążeniem.
- ESR i prąd tętnień - szczególnie ważne w zasilaczach, PV i układach mocy.
- Wymiary i montaż - ma znaczenie w ciasnych obudowach sterowników i automatyki.
- Oznaczenie wartości - 104 to 100 nF, a nie 104 µF, więc warto czytać symbole bardzo uważnie.
Jeśli chcesz szybko ocenić, czy element ma sens w danym układzie, zadaję sobie trzy pytania: czy wytrzyma napięcie, czy zniesie temperaturę i czy parametry dodatkowe pasują do aplikacji. Sama pojemność jest ważna, ale w praktyce nie jest jedyną liczbą, która decyduje o sukcesie. To właśnie taki sposób patrzenia oszczędza najwięcej czasu przy projektowaniu, serwisie i wymianie części.
