Triak to niewielki element półprzewodnikowy, który pozwala włączać i regulować odbiorniki zasilane prądem przemiennym. W praktyce spotyka się go w ściemniaczach, regulatorach mocy grzałek, prostych sterownikach wentylatorów i automatyce domowej, ale jego sens zależy od rodzaju obciążenia i sposobu sterowania. Poniżej wyjaśniam, jak działa, gdzie daje realną korzyść, a gdzie lepiej wybrać inne rozwiązanie.
Najkrócej o tym elemencie i jego roli w sterowaniu AC
- To elektroniczny przełącznik do prądu przemiennego, który przewodzi w obu kierunkach po podaniu sygnału na bramkę.
- Najlepiej sprawdza się przy sterowaniu mocy, a nie przy klasycznym włączaniu i wyłączaniu jak przekaźnik.
- Świetnie pasuje do grzałek, ściemniaczy i części układów wentylacyjnych, ale słabiej radzi sobie z obciążeniami indukcyjnymi.
- Przy złym doborze pojawiają się zakłócenia, grzanie, migotanie światła albo brak pewnego wyłączania.
- W obwodach sieciowych liczy się zapas napięcia, prądu, chłodzenie i poprawna izolacja sterowania.
Jak działa triak w obwodzie AC
Najprościej mówiąc, to elektroniczny wyłącznik, który po krótkim impulsie na bramce „zamyka się” i przewodzi prąd aż do naturalnego przejścia przez zero. Ja patrzę na ten mechanizm tak: nie chodzi tu o ciągłe sterowanie jak w tranzystorze, tylko o wyzwolenie i utrzymanie przewodzenia w danej połówce sinusoidy. Dzięki temu element potrafi kontrolować obie połówki napięcia przemiennego bez dodatkowego mostka.
W obwodach sieciowych kluczowe są trzy pojęcia: prąd wyzwolenia, prąd podtrzymania i przejście przez zero. Jeśli prąd obciążenia spadnie poniżej wartości podtrzymania, układ sam się wyłącza. To właśnie dlatego świetnie nadaje się do AC, ale nie jest dobrym wyborem do prostego sterowania DC.
Przeczytaj również: Ile zarabia elektryk samochodowy w Polsce? Sprawdź realne stawki
Sterowanie fazowe i grupowe

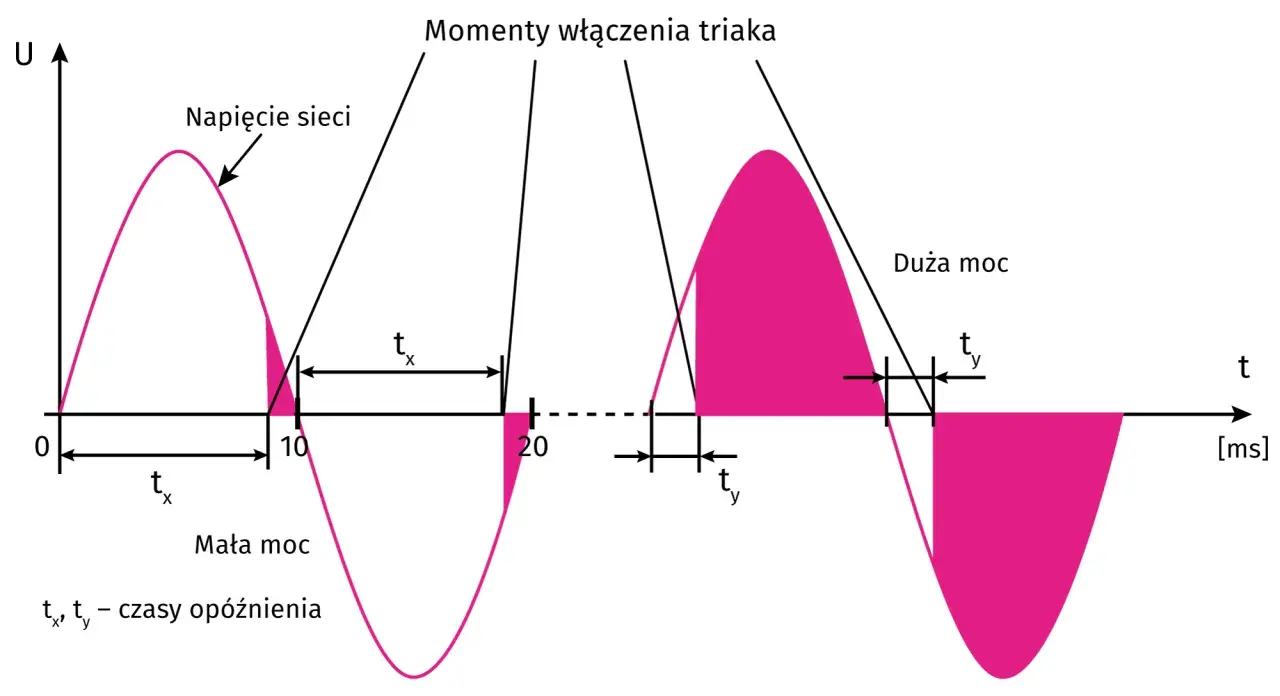

W praktyce stosuje się głównie dwa sposoby pracy. Sterowanie fazowe opóźnia moment załączenia w każdej połówce sinusoidy, więc do odbiornika trafia mniejsza średnia moc. Sterowanie grupowe działa inaczej: przepuszcza całe paczki okresów i całe paczki odcina. Dla grzałek bywa to bardzo sensowne, bo ogranicza zakłócenia i daje stabilniejszą pracę, a dla oświetlenia lub bardziej wrażliwych odbiorników częściej potrzebne jest sterowanie fazowe.
Najważniejsza lekcja jest taka, że to nie jest „płynna regulacja jak w potencjometrze”, tylko kontrola energii dostarczanej do obciążenia. To rozróżnienie później decyduje o jakości działania całego układu.
Gdzie sprawdza się najlepiej
Największą wartość ten element daje tam, gdzie trzeba często i cicho przełączać lub regulować moc po stronie AC. W rozwiązaniach domowych i małych instalacjach dobrze pasuje do układów grzewczych, prostych regulatorów prędkości oraz sterowania światłem. W branży instalacyjnej lubię go za prostotę: ma mało części, nie zużywa styków i przy poprawnym doborze działa długo.
- Grzałki i maty grzewcze - obciążenie jest zwykle rezystancyjne, więc sterowanie mocy jest przewidywalne i stabilne.
- Ściemniacze oświetlenia - klasyczne źródła żarowe i część kompatybilnych źródeł LED dobrze współpracują z regulacją fazową.
- Wentylatory i proste napędy jednofazowe - tu trzeba już uważać na charakter obciążenia, ale w wybranych układach rozwiązanie nadal ma sens.
- Zawory i elementy wykonawcze AC - w automatyce przydaje się tam, gdzie liczy się bezgłośna praca i częste cykle przełączania.
W kontekście efektywności energetycznej ważna jest jedna rzecz: sam element nie „oszczędza prądu” magicznie. Oszczędność bierze się z dopasowania mocy do realnego zapotrzebowania, a nie z samej obecności półprzewodnikowego przełącznika. To szczególnie dobrze widać przy ogrzewaniu elektrycznym, gdzie lepiej sterować mocą precyzyjnie niż pracować skokowo.
Czego nie lubi i gdzie łatwo o błąd
Najwięcej problemów pojawia się wtedy, gdy ktoś traktuje ten układ jak uniwersalny przełącznik do wszystkiego. W praktyce wrażliwe są przede wszystkim obciążenia indukcyjne, instalacje z dużymi zakłóceniami oraz projekty, w których zabrakło chłodzenia. Jeśli projektuję taki układ, od razu sprawdzam, czy obciążenie jest rezystancyjne, indukcyjne czy mieszane, bo od tego zależy prawie wszystko.
| Sytuacja | Co zwykle się dzieje | Co robię w praktyce |
|---|---|---|
| Obciążenie indukcyjne | Wyłączanie może być niestabilne, rośnie ryzyko ponownego przewodzenia i zakłóceń | Dobieram układ tłumiący, analizuję dV/dt i sprawdzam, czy potrzebny jest model przystosowany do takich warunków |
| Źle dobrane źródło światła LED | Migotanie, brak pełnego wygaszenia, nierówna regulacja | Sprawdzam kompatybilność z regulacją fazową i minimalne obciążenie sterownika |
| Za mały radiator | Układ grzeje się mocniej niż zakładano, a parametry pracy się pogarszają | Liczą się straty mocy, temperatura otoczenia i zapas prądowy |
| Duże zakłócenia w sieci | Pojawiają się fałszywe załączenia albo niestabilna praca | Stosuję filtrację, poprawny layout i właściwe elementy pomocnicze |
Warto też pamiętać, że przy sterowaniu fazowym pojawiają się harmoniczne i zakłócenia radiowe. To nie jest drobiazg kosmetyczny, tylko realny koszt takiej metody. Jeśli zależy mi na czystszym przebiegu i mniejszej emisji zakłóceń, częściej myślę o sterowaniu grupowym albo o zupełnie innym typie przełączania.
Jak dobrać element i sterowanie do konkretnego zastosowania
Dobór nie sprowadza się do jednego parametru z katalogu. Ja zaczynam od napięcia, prądu, charakteru obciążenia i sposobu sterowania. Dopiero potem sprawdzam bramkę, izolację i chłodzenie. Taki porządek oszczędza najwięcej błędów, bo większość awarii wynika z niedoszacowania warunków pracy, a nie z samej „wadliwości” układu.
| Co sprawdzić | Praktyczna wskazówka |
|---|---|
| Napięcie pracy | Przy sieci 230 V szukam zwykle zapasu co najmniej 600 V, a przy trudniejszych warunkach 800 V daje bezpieczniejszy margines. |
| Prąd obciążenia | Dobieram element z wyraźnym zapasem, zwykle 1,5-2 razy ponad prąd roboczy, bo trzeba uwzględnić temperaturę i udary przy starcie. |
| Rodzaj obciążenia | Dla grzałek jest łatwiej, dla silników i transformatorów trudniej, bo pojawiają się przesunięcia fazowe i większe wymagania wobec wyłączania. |
| Sterowanie niskonapięciowe | Przy mikrokontrolerze lub automatyce budynkowej stosuję izolację optyczną, żeby oddzielić logikę od sieci. |
| Zakłócenia | Jeżeli układ ma pracować w czułej instalacji, od początku przewiduję tłumienie przepięć i ograniczenie emisji EMI. |
- Nie zakładam, że „większy prąd katalogowy” rozwiązuje wszystko. Liczy się też temperatura i sposób montażu.
- Nie mieszam bez analizy obciążeń rezystancyjnych i indukcyjnych, bo ich zachowanie bywa skrajnie różne.
- Nie pomijam optoizolacji, gdy sterowanie pochodzi z elektroniki niskonapięciowej.
- Nie traktuję elementów tłumiących jako dodatku opcjonalnego, jeśli układ ma pracować przy zakłóceniach lub z większą indukcyjnością.
W praktyce dobrze dobrany układ jest prosty w uruchomieniu, a źle dobrany potrafi sprawiać problemy nawet wtedy, gdy na papierze wszystko wygląda poprawnie. To jeden z tych przypadków, w których detale montażu są równie ważne jak sam schemat.
Triak a przekaźnik, SSR i tranzystor mocy
To porównanie pojawia się bardzo często, bo na pierwszy rzut oka każde z tych rozwiązań „włącza i wyłącza prąd”. Różnica jest jednak spora. Ja wybieram przekaźnik, gdy liczy się pełna prostota i bezproblemowe odcinanie AC lub DC. Wybieram rozwiązanie półprzewodnikowe, gdy potrzebuję ciszy, dużej liczby cykli i szybkiego działania. Poniżej zestawienie, które najlepiej pokazuje praktyczne różnice.
| Rozwiązanie | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Przekaźnik | Prosty, tani, działa z AC i DC | Hałas, zużycie styków, wolniejsze przełączanie | Proste sterowanie on/off, mała liczba cykli |
| Układ półprzewodnikowy do AC | Cicha praca, brak styków, dobra trwałość przy częstym przełączaniu | Zakłócenia, grzanie, ograniczenia przy DC i obciążeniach indukcyjnych | Ściemniacze, grzałki, niektóre wentylatory i automatyka AC |
| SSR | Gotowe, łatwe w użyciu, często z izolacją | Większy koszt, spadek napięcia i straty cieplne | Automatyka, gdzie liczy się prosty montaż i wysoka liczba cykli |
| Tranzystor mocy | Dobra kontrola, świetny do DC i PWM | Do AC zwykle wymaga bardziej złożonego układu | Zasilanie DC, precyzyjna regulacja prądu lub mocy |
Wniosek jest prosty: to nie jest „lepsza wersja przekaźnika”, tylko narzędzie do innego rodzaju zadania. Jeśli potrzebuję częstych przełączeń AC i braku hałasu, taki układ ma sens. Jeśli chcę odciąć także DC albo zależy mi na minimalnych zakłóceniach, patrzę w stronę innej technologii.
Kiedy ten element nadal ma sens w nowoczesnej automatyce
Mimo rozwoju elektroniki mocy nadal ma bardzo mocną pozycję w prostych i średnio wymagających układach AC. W sterowaniu ogrzewaniem, prostych ściemniaczach i kompaktowych regulatorach mocy daje dobry kompromis między kosztem, trwałością i prostotą. Ja traktuję go jako rozwiązanie sensowne wtedy, gdy zadanie jest jasno zdefiniowane, a obciążenie nie wymaga bardzo czystego przebiegu ani pracy z napięciem stałym.
- Gdy liczy się cicha, bezstykowa praca.
- Gdy przełączeń jest dużo i mechanika szybko by się zużyła.
- Gdy sterowanie dotyczy obwodu AC o przewidywalnym charakterze obciążenia.
- Gdy projekt ma być prosty, tani i łatwy do wdrożenia w automatyce domowej lub małej instalacji.
Jeśli jednak obciążenie jest indukcyjne, pojawia się praca z DC albo potrzebna jest bardzo precyzyjna i niskoemisyjna regulacja, od razu rozważyłbym inną architekturę. Właśnie ten rozsądny wybór robi większą różnicę niż sam katalogowy parametr elementu.
