Kolory przewodów w instalacji elektrycznej nie są dekoracją, tylko prostym kodem, który mówi, czy dana żyła jest ochronna, neutralna, fazowa albo należy do układu stałoprądowego. W praktyce to wiedza potrzebna nie tylko przy montażu gniazd i oświetlenia, ale też przy modernizacji rozdzielnicy, podłączaniu urządzeń grzewczych czy pracy z fotowoltaiką. Poniżej wyjaśniam, jak czytać oznaczenia, gdzie pojawiają się wyjątki i kiedy sam kolor już nie wystarcza.
Najważniejsze zasady, które pozwalają odczytać oznaczenia bez zgadywania
- Żółto-zielony oznacza przewód ochronny PE, a jasnoniebieski przewód neutralny N.
- Brązowy, czarny i szary to najczęściej żyły fazowe L, a w trójfazie odpowiadają kolejno L1, L2 i L3.
- W starszych instalacjach, po przeróbkach i po stronie DC barwa żyły nie zawsze wystarcza do identyfikacji funkcji.
- Najbezpieczniej opierać się jednocześnie na kolorze, oznaczeniach zacisków, schemacie i pomiarze.
Jak odczytać oznaczenia żył w instalacji 230/400 V
W instalacjach prądu przemiennego najczęściej działa prosty podział: PE, N i L. Ten układ porządkuje pracę w domu, w rozdzielnicy i przy większości odbiorników, ale tylko wtedy, gdy ktoś wcześniej nie mieszał przewodów po omacku. Dlatego kolor traktuję jako pierwszą wskazówkę, a nie jako jedyny dowód funkcji żyły.

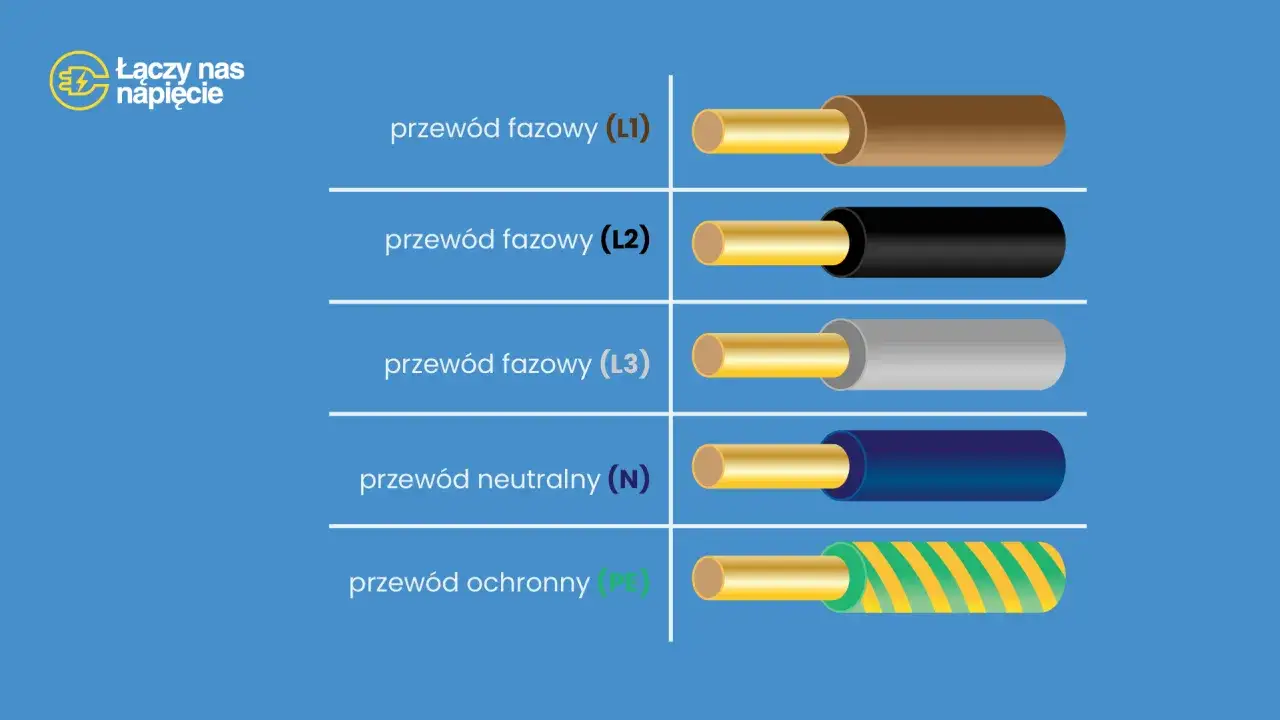

| Kolor lub oznaczenie | Najczęstsza funkcja | Co warto zapamiętać |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Chroni przed porażeniem i odprowadza prąd uszkodzeniowy, ale normalnie nie służy jako przewód roboczy. |
| Jasnoniebieski | N, czyli przewód neutralny | Zamyka obwód, ale nie należy zakładać, że jest bezpieczny w dotyku tylko dlatego, że nie jest fazowy. |
| Brązowy, czarny, szary | L, czyli przewód fazowy | W instalacji jednofazowej zwykle spotkasz jedną fazę, a w trójfazowej trzy różne żyły: L1, L2 i L3. |
| Żółto-zielony z niebieskimi końcówkami | PEN, czyli przewód ochronno-neutralny | Pojawia się w starszych lub specyficznych układach i wymaga ostrożniejszej identyfikacji. |
| Czerwony, czarny lub niebieski w układach DC | Plus i minus prądu stałego | Tu nie wolno zgadywać na podstawie samego koloru, bo producent może stosować własny system oznaczeń. |
Ta tabela daje szybki punkt odniesienia, ale w praktyce nie rozwiązuje wszystkich problemów. Gdy w grę wchodzą stare przewody, przeróbki albo obwody prądu stałego, trzeba czytać sytuację szerzej niż tylko po izolacji. I właśnie dlatego warto wiedzieć, co każda barwa oznacza w codziennym użyciu.
Co oznacza każdy kolor i gdzie najczęściej go spotkasz
W pracy instalatora najbardziej liczy się funkcja żyły, a nie sam odcień. Z mojego doświadczenia wynika, że najwięcej nieporozumień budzą trzy rzeczy: neutralny niebieski, ochronny żółto-zielony i fazy, które na pierwszy rzut oka wyglądają podobnie. Warto je rozdzielić raz, porządnie.
- Żółto-zielony to przewód ochronny PE. Ma zapewnić bezpieczeństwo przy uszkodzeniu izolacji lub obudowy urządzenia. Tego koloru nie używa się do innych funkcji, bo łatwo byłoby pomylić przewód ochronny z roboczym.
- Jasnoniebieski to przewód neutralny N. Bywa mylony z przewodem „bez napięcia”, a to błąd. Neutralny również może przewodzić prąd w normalnej pracy instalacji.
- Brązowy, czarny i szary to najczęściej żyły fazowe L. W układzie trójfazowym te trzy kolory pomagają odróżnić fazy bez dodatkowych opisów.
- PEN łączy funkcję ochronną i neutralną. W starszych rozwiązaniach można spotkać przewody, które wyglądają nietypowo, więc tu szczególnie ważne są oznaczenia zacisków i pomiar.
Najprostsza zasada brzmi tak: PE chroni, N zamyka obwód, L niesie fazę. Gdy ktoś pamięta tylko kolory, a zapomina o funkcji, zwykle zaczynają się kłopoty. I właśnie tam, gdzie instalacja ma historię albo była kilka razy poprawiana, kolor przestaje być wystarczający.
Kiedy barwa przestaje wystarczać
Nie każda instalacja wygląda jak wzorcowy schemat z podręcznika. W starych mieszkaniach, w rozdzielnicach po modernizacjach i w urządzeniach technicznych często spotyka się przewody, których kolor nie zgadza się z obecnym standardem. W praktyce oznacza to jedno: nie wolno ufać samej izolacji, jeśli układ był przerabiany.
- Stare układy TN-C potrafią łączyć funkcję ochronną i neutralną w jednym przewodzie PEN, co wymaga większej ostrożności niż w nowoczesnym układzie z osobnym PE i N.
- Przeróbki bez dokumentacji często zostawiają po sobie przewody podłączone „jak pasowały”. Kolor wtedy bywa tylko śladem po poprzednim wykonawcy.
- Obwody DC stosowane w elektronice, automatyce czy fotowoltaice nie muszą powtarzać kolorystyki z instalacji 230 V.
- Przewody sterujące i sygnałowe mogą mieć dowolną kolorystykę zależną od producenta, a nie od ogólnej logiki instalacji domowej.
To dlatego przy modernizacjach tak często mówię: najpierw identyfikacja, potem podłączenie. Jeśli układ wygląda nietypowo, nie zgaduję, tylko sprawdzam, co naprawdę robi każda żyła. Następny krok to bezpieczne rozpoznanie przewodów przed dotknięciem czegokolwiek pod napięciem.
Jak sprawdzam przewody przed pracą
Sam kolor nie wystarcza, więc przed pracą robię prostą sekwencję. To nie jest rozbudowany rytuał, tylko nawyk, który oszczędza czas i usuwa najdroższe pomyłki.
- Odłączam zasilanie i zabezpieczam obwód przed przypadkowym załączeniem.
- Potwierdzam brak napięcia testerem dwubiegunowym lub miernikiem, a nie samym próbnikiem neonowym.
- Porównuję przewody z oznaczeniami zacisków oraz schematem urządzenia lub rozdzielnicy.
- Jeśli kolory nie zgadzają się z funkcją, oznaczam żyły taśmą, koszulką termokurczliwą albo etykietą.
- Dopiero wtedy wykonuję podłączenie i sprawdzam, czy układ działa zgodnie z założeniem.
Próbnik potrafi pokazać obecność napięcia, ale nie rozstrzyga pewnie całej funkcji żyły. W praktyce lepiej poświęcić minutę na pomiar niż później szukać przyczyny zwarcia albo błędnego podłączenia. Z takiego podejścia wynika też coś jeszcze: da się uniknąć najczęstszych błędów, jeśli zna się ich mechanizm.
Najczęstsze błędy, które robią kłopot
W instalacjach elektrycznych błędy rzadko są efektowne, za to prawie zawsze są kosztowne. Najczęściej widzę powtarzalny zestaw pomyłek, które wynikają z pośpiechu albo zbyt dużego zaufania do kolorów.
- Uznawanie niebieskiego za „zawsze bezpieczny”. N to przewód roboczy, więc nie powinno się go dotykać bez sprawdzenia.
- Wykorzystywanie żółto-zielonego jako zwykłej żyły. To jedna z najgorszych praktyk, bo miesza funkcję ochronną z roboczą.
- Mylenie PEN z PE. Ten przewód wygląda podobnie do ochronnego, ale nie jest tym samym i wymaga dokładniejszej identyfikacji.
- Ufanie starej kolorystyce po remoncie. To, co kiedyś było poprawne, nie musi być poprawne po kilku przeróbkach.
- Pomijanie polaryzacji w układach DC. W elektronice, automatyce i przy energii z paneli fotowoltaicznych taka pomyłka potrafi uszkodzić urządzenie.
Najgorszy scenariusz wygląda zwykle tak samo: ktoś zakłada, że „na pewno będzie dobrze”, a potem szuka usterki w całym obwodzie. Lepiej od razu założyć, że kolor to tylko jedna warstwa informacji, zwłaszcza gdy w grę wchodzą urządzenia związane z OZE.
W fotowoltaice i urządzeniach DC kolory są tylko częścią informacji
To szczególnie ważne przy falownikach, magazynach energii i pompach ciepła, bo w jednej obudowie mogą spotkać się obwody AC, DC i sterowanie niskonapięciowe. W takich urządzeniach standard kolorów przewodów z domowej instalacji nie zawsze działa jeden do jednego.
- Po stronie AC obowiązują zwykłe zasady dla fazy, neutralnego i ochronnego, więc barwy są czytelne dla instalatora.
- Po stronie DC często spotyka się czerwony jako plus i czarny jako minus, ale nie traktuję tego jako reguły uniwersalnej bez sprawdzenia dokumentacji.
- Przewody sygnałowe, komunikacyjne i sterujące bywają oznaczane według producenta, a nie według ogólnego standardu budynkowego.
W praktyce przy fotowoltaice najbardziej opłaca się trzymać schematu producenta i oznaczać wszystko już na etapie montażu. To skraca serwis, ułatwia diagnostykę i ogranicza ryzyko pomyłek przy kolejnych przeglądach. A jeśli mam wskazać jedną zasadę, która zamyka temat najlepiej, brzmi ona bardzo prosto.
Najbezpieczniej ufać schematowi, oznaczeniom i pomiarowi
Jeżeli kolor, opis zacisku i wynik pomiaru mówią to samo, można pracować spokojnie. Jeżeli któryś element nie pasuje do pozostałych, zatrzymuję się i wyjaśniam rozbieżność, zanim cokolwiek podłączę.
To drobny nawyk, ale właśnie on odróżnia szybki montaż od bezpiecznej pracy. W instalacjach elektrycznych najwięcej błędów nie bierze się z braku wiedzy, tylko z pośpiechu i zbyt dużego zaufania do samej izolacji.
