W instalacjach domowych, fotowoltaice i sieciach przesyłowych liczy się nie tylko to, ile energii płynie, ale też jak zmienia się ona w czasie. Najkrócej: prąd zmienny jest podstawą większości współczesnej elektroenergetyki, bo łatwo go przesyłać, transformować i dopasowywać do różnych odbiorników. Poniżej wyjaśniam, jak działa, czym różni się od prądu stałego, co oznaczają 230 V i 50 Hz oraz na co patrzeć, gdy modernizujesz instalację albo myślisz o fotowoltaice.
Najważniejsze fakty, które porządkują temat
- W Polsce standardem w gniazdku jest 230 V i 50 Hz, a w instalacji trójfazowej między fazami występuje 400 V.
- Prąd przemienny łatwo podnosić i obniżać transformatorami, dlatego dobrze sprawdza się w sieciach przesyłowych.
- Panele PV produkują energię w prądzie stałym, a falownik zamienia ją na prąd przemienny zgodny z siecią.
- Bezpieczeństwo zależy nie tylko od napięcia, ale też od czasu działania, zabezpieczeń i poprawnego doboru przewodów.
- W praktyce ważniejsze od samej teorii są: liczba faz, moc przyłączeniowa i zgodność urządzeń z parametrami instalacji.
Jak działa prąd przemienny i dlaczego tak dobrze nadaje się do sieci

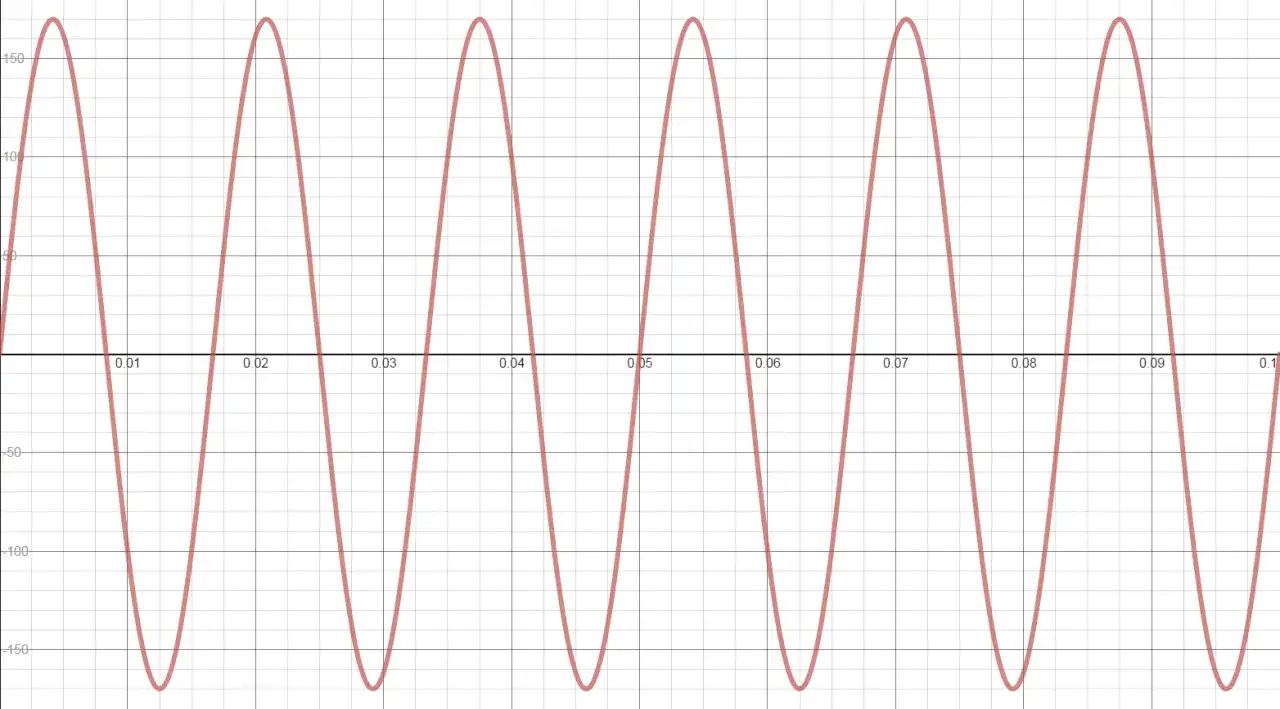

Najprościej mówiąc, chodzi o przepływ ładunku, którego kierunek i wartość zmieniają się w czasie. W typowym układzie przebieg ma kształt sinusoidy, więc napięcie rośnie, spada, przechodzi przez zero i zmienia zwrot. Taki sposób pracy jest wygodny dla energetyki, bo pozwala stosować transformatory i łatwo podnosić albo obniżać napięcie bez skomplikowanej elektroniki.
W polskiej sieci energetycznej kluczowa jest częstotliwość 50 Hz, czyli 50 pełnych cykli na sekundę. Jak podaje URE, system musi utrzymywać tę wartość bardzo blisko normy, bo od stabilnej częstotliwości zależy praca całej infrastruktury. Z perspektywy użytkownika oznacza to tyle, że zasilanie w gniazdku nie jest przypadkowe: jest zsynchronizowane, przewidywalne i dostosowane do pracy tysięcy urządzeń jednocześnie.
W praktyce największą zaletą tego rozwiązania jest prostota przesyłu energii na większe odległości. Przy tej samej mocy wyższe napięcie oznacza niższy prąd, a więc mniejsze straty w przewodach. Właśnie dlatego sieci publiczne, stacje transformatorowe i większość instalacji budynkowych opierają się na tym samym modelu pracy. To prowadzi do naturalnego pytania: co tak naprawdę odróżnia ten sposób zasilania od prądu stałego?
Czym różni się od prądu stałego
Ja lubię tłumaczyć to tak: prąd przemienny jest wygodniejszy dla sieci, a prąd stały dla źródeł magazynujących energię i elektroniki. Różnica nie sprowadza się tylko do kierunku przepływu. Chodzi też o to, jak łatwo dane zasilanie da się przekształcać, gdzie są straty i jakie urządzenia pracują na nim najsprawniej.
| Cecha | Prąd przemienny | Prąd stały |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Płynie w jednym kierunku |
| Przekształcanie napięcia | Łatwe dzięki transformatorom | Wymaga elektroniki mocy |
| Typowe źródła | Sieć elektroenergetyczna, generatory | Baterie, akumulatory, panele PV po stronie modułów |
| Typowe zastosowanie | Domy, przemysł, przesył energii | Elektronika, magazyny energii, układy sterowania |
| Co jest jego mocną stroną | Wygoda w dystrybucji energii | Stabilne zasilanie urządzeń i magazynowanie |
Współczesna elektronika i tak często łączy oba światy. Ładowarka telefonu, zasilacz laptopa czy sterownik LED zwykle pobierają energię z sieci AC, a wewnątrz zamieniają ją na DC potrzebny układom elektronicznym. To dlatego granica między obiema postaciami zasilania jest w praktyce mniej wyraźna, niż wydaje się na pierwszy rzut oka. W instalacjach domowych i w OZE ta różnica staje się szczególnie ważna przy źródłach takich jak fotowoltaika.
Gdzie spotykasz go na co dzień i w systemach fotowoltaicznych
W domu prąd przemienny zasila gniazdka, oświetlenie, grzejniki elektryczne, pompy obiegowe, silniki w urządzeniach AGD i większość sprzętu warsztatowego. Jest też naturalnym środowiskiem pracy dla urządzeń, które korzystają z transformatorów albo silników indukcyjnych. W takich zastosowaniach najważniejsza jest stabilność zasilania i poprawny dobór zabezpieczeń, a nie samo to, czy na tabliczce znamionowej widnieje duża liczba.

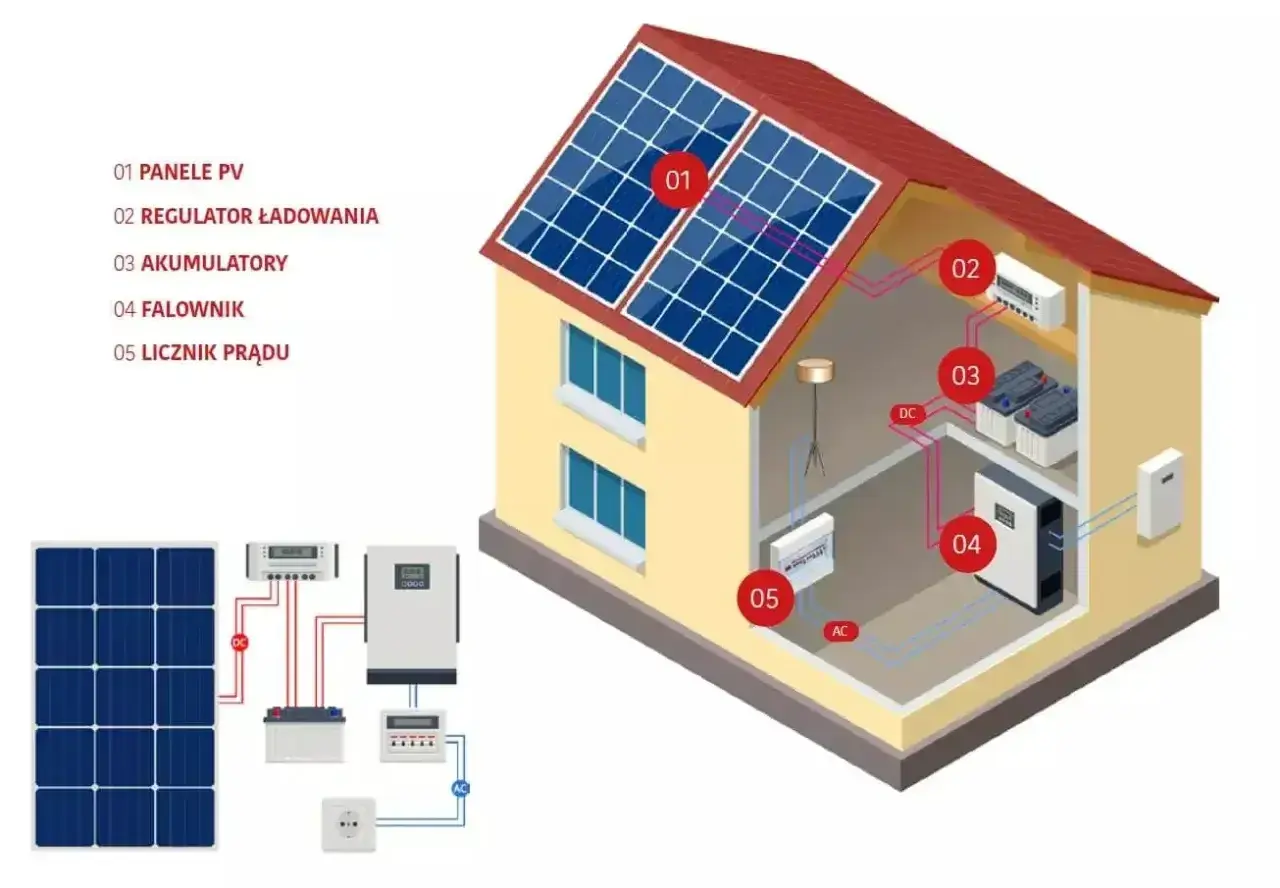

W fotowoltaice sytuacja wygląda odwrotnie: moduły PV wytwarzają energię w postaci prądu stałego, więc bez przekształcenia nie da się jej po prostu wpuścić do domowej instalacji ani do sieci publicznej. Rolę pośrednika pełni falownik, czyli inwerter. Zamienia on DC z paneli na AC zgodny z wymaganiami sieci, a przy okazji kontroluje parametry pracy całego układu. To właśnie ten element sprawia, że instalacja PV nie jest tylko zbiorem paneli na dachu, ale kompletnym systemem współpracującym z resztą domu.
To ważne również przy magazynach energii i nowoczesnych systemach ogrzewania. Coraz częściej spotyka się układy hybrydowe, w których część odbiorników pracuje po stronie AC, a część po stronie DC. W praktyce oznacza to jedno: przy projekcie trzeba patrzeć nie tylko na moc, ale też na architekturę całego systemu. Następny krok to zrozumienie, co tak naprawdę oznaczają liczby widoczne na gniazdku, sprzęcie i falowniku.
Co oznaczają 230 V, 50 Hz i liczba faz w praktyce
Najwięcej nieporozumień bierze się z tego, że użytkownik widzi kilka parametrów naraz i zakłada, że wszystkie znaczą to samo. Nie znaczą. Napięcie mówi o „sile” zasilania, częstotliwość o tempie zmian, a liczba faz o sposobie rozłożenia obciążenia.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| 230 V | Wartość skuteczna napięcia w typowym gnieździe jednofazowym | Decyduje o tym, czy urządzenie może być bezpiecznie podłączone do instalacji |
| 50 Hz | 50 pełnych cykli w ciągu sekundy | Wpływa na pracę silników, transformatorów i części elektroniki |
| 1 faza | Najprostszy układ zasilania dla typowych odbiorników domowych | Wystarcza do większości małych i średnich urządzeń |
| 3 fazy | Układ rozdzielający moc na trzy przewody fazowe | Przydaje się przy większych mocach i równomiernym obciążeniu |
| 400 V | Napięcie między fazami w instalacji trójfazowej | Ważne przy doborze dużych odbiorników i urządzeń przemysłowych |
Warto też pamiętać, że wartość skuteczna nie jest tym samym co wartość szczytowa. W sinusoidzie szczyt jest wyższy, ale to 230 V opisuje realny efekt energetyczny w instalacji. W domu najczęściej liczy się praktyka: płyta indukcyjna, pompa ciepła, ładowarka samochodu elektrycznego czy większe urządzenia warsztatowe mogą wymagać trzech faz albo przynajmniej korzystać z nich znacznie wygodniej. To nie oznacza automatycznie większych rachunków. O kosztach decyduje pobór energii, a nie sama obecność zasilania trójfazowego.
Jeśli ktoś pyta mnie, co sprawdzić przed zakupem nowego urządzenia, odpowiadam krótko: najpierw typ zasilania, potem moc, na końcu detale. Taka kolejność oszczędza dużo nerwów, zwłaszcza przy większych inwestycjach. A ponieważ energia elektryczna nie wybacza lekkomyślności, warto jeszcze spojrzeć na bezpieczeństwo i typowe błędy.
Na co uważać przy urządzeniach i modernizacji instalacji
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na napięcie z tabliczki i uznaje sprawę za zamkniętą. To za mało. Trzeba jeszcze sprawdzić częstotliwość, sposób podłączenia, dopuszczalny prąd, warunki pracy i wymagane zabezpieczenia. W instalacjach domowych kluczowe są również przekrój przewodów, jakość połączeń i właściwy dobór aparatów ochronnych.
- Nie zakładaj, że każde urządzenie 230 V zadziała w każdym gnieździe. Liczy się też częstotliwość, prąd rozruchowy i sposób sterowania elektroniką.
- Nie myl bezpieczeństwa z samym napięciem. O zagrożeniu decyduje także czas przepływu prądu i droga, jaką płynie przez ciało.
- Nie przeciążaj jednej fazy. Przy większych odbiornikach łatwo stworzyć nierówny rozkład obciążenia, który później objawia się wyzwalaniem zabezpieczeń albo spadkami napięcia.
- Nie pomijaj zabezpieczenia różnicowoprądowego. W instalacjach domowych najczęściej spotkasz RCD 30 mA jako ochronę dodatkową.
- Przy pracach zawsze odłącz zasilanie i potwierdź brak napięcia. To nie jest formalność, tylko podstawowa zasada pracy przy instalacji.
W praktyce szczególnie uważałbym na przedłużacze, tanie rozgałęźniki i urządzenia podłączane „na chwilę”, bo to właśnie tam najłatwiej ukrywa się przeciążenie. Jeśli instalacja ma obsługiwać pompę ciepła, płytę indukcyjną albo ładowarkę EV, lepiej od razu przewidzieć odpowiedni zapas mocy i ocenić stan rozdzielnicy. To zwykle tańsze niż późniejsze poprawki.
To prowadzi do pytania, jak patrzeć na zasilanie w codziennych decyzjach technicznych, żeby instalacja była nie tylko sprawna, ale też sensowna energetycznie.
Jak podejść do instalacji, gdy w grę wchodzą panele, falownik i duże odbiorniki
Ja patrzę na to w trzech krokach: najpierw źródło energii, potem odbiornik, na końcu przekształtnik albo zabezpieczenia. Taki porządek dobrze działa przy fotowoltaice, magazynach energii, pompach ciepła i modernizacji starszych domów. Jeśli system nie jest zgrany na tych trzech poziomach, pojawiają się straty, niepotrzebne ograniczenia albo po prostu niezgodność sprzętu z instalacją.
W praktyce najbardziej opłaca się zadbać o kilka rzeczy: zgodność urządzeń z parametrami sieci, rozsądny podział obciążenia między fazy, właściwy dobór falownika w PV oraz porządne zabezpieczenia w rozdzielnicy. To nie są drobiazgi techniczne. To one decydują, czy instalacja pracuje stabilnie, oszczędnie i bezpiecznie przez lata. Dobrze zaprojektowany układ daje spokój, a źle dobrany potrafi generować problemy jeszcze długo po montażu.
Jeśli chcesz spojrzeć na domową instalację lub system OZE bardziej praktycznie, zacznij od prostego pytania: czy wszystkie elementy naprawdę mówią tym samym językiem zasilania. Gdy odpowiedź brzmi tak, zyskujesz sprawniejszą pracę urządzeń, mniej strat i mniej niespodzianek przy rozbudowie całego systemu. Z mojego punktu widzenia właśnie tu najczęściej ukrywa się różnica między instalacją, która po prostu działa, a taką, którą da się sensownie rozbudować za kilka lat.
