Wyłącznik krańcowy, potocznie nazywany krańcówką, to jeden z tych elementów automatyki, o których rzadko się mówi, dopóki nie zatrzymają bramy, siłownika albo całej maszyny w dokładnie właściwym miejscu. W tym tekście wyjaśniam, jak działa ten element elektryczny, jakie są jego najważniejsze odmiany, jak go podłączać i po czym poznać, że problem leży w samym czujniku, a nie w sterowaniu.
Najważniejsze rzeczy, które warto wiedzieć o wyłączniku krańcowym
- To prosty element, który zamienia ruch mechaniczny na sygnał elektryczny.
- Nie mierzy położenia ciągle, tylko reaguje w ustalonym punkcie końcowym.
- Najczęściej pracuje z zestykami NO i NC oraz wejściami sterowników PLC.
- W obwodach bezpieczeństwa często wybiera się styk NC, bo łatwiej wykryć przerwę w przewodzie.
- Dobór zależy od środowiska, sposobu najazdu, liczby cykli i wymaganego poziomu ochrony.
- W praktyce większe znaczenie od samego modelu ma poprawny montaż i test po uruchomieniu.
Czym jest wyłącznik krańcowy i kiedy naprawdę się przydaje
To niewielki element elektromechaniczny, który zamyka albo otwiera obwód w ściśle określonym punkcie ruchu. Jego zadanie jest proste: powiedzieć sterowaniu, że mechanizm dojechał do granicy zakresu, osiągnął pozycję roboczą albo powinien się zatrzymać, zanim zrobi coś niepożądanego. Nie ma tu pomiaru ciągłego ani analizy położenia co do milimetra, tylko czytelny sygnał dwustanowy.
Właśnie dlatego dobrze sprawdza się tam, gdzie wystarczy odpowiedź „jest na końcu” albo „jeszcze nie doszedł”. Spotykam go w bramach, roletach, siłownikach, klapach wentylacyjnych, zaworach, przenośnikach i napędach w automatyce budynkowej. W instalacjach związanych z energią i ogrzewaniem pilnuje na przykład skrajnych położeń przepustnic, zaworów czy elementów wykonawczych w układach sterowania.
To nie jest czujnik do dokładnej diagnostyki pozycji. Jeśli potrzebuję płynnego odczytu położenia, sięgam po inne rozwiązanie. Jeśli natomiast chcę prostego sygnału granicznego, ten element zwykle wygrywa ceną, odpornością i łatwością integracji. Skoro wiadomo już, po co ten element w ogóle istnieje, warto zobaczyć, jak zmienia stan obwodu.
Jak działa w praktyce

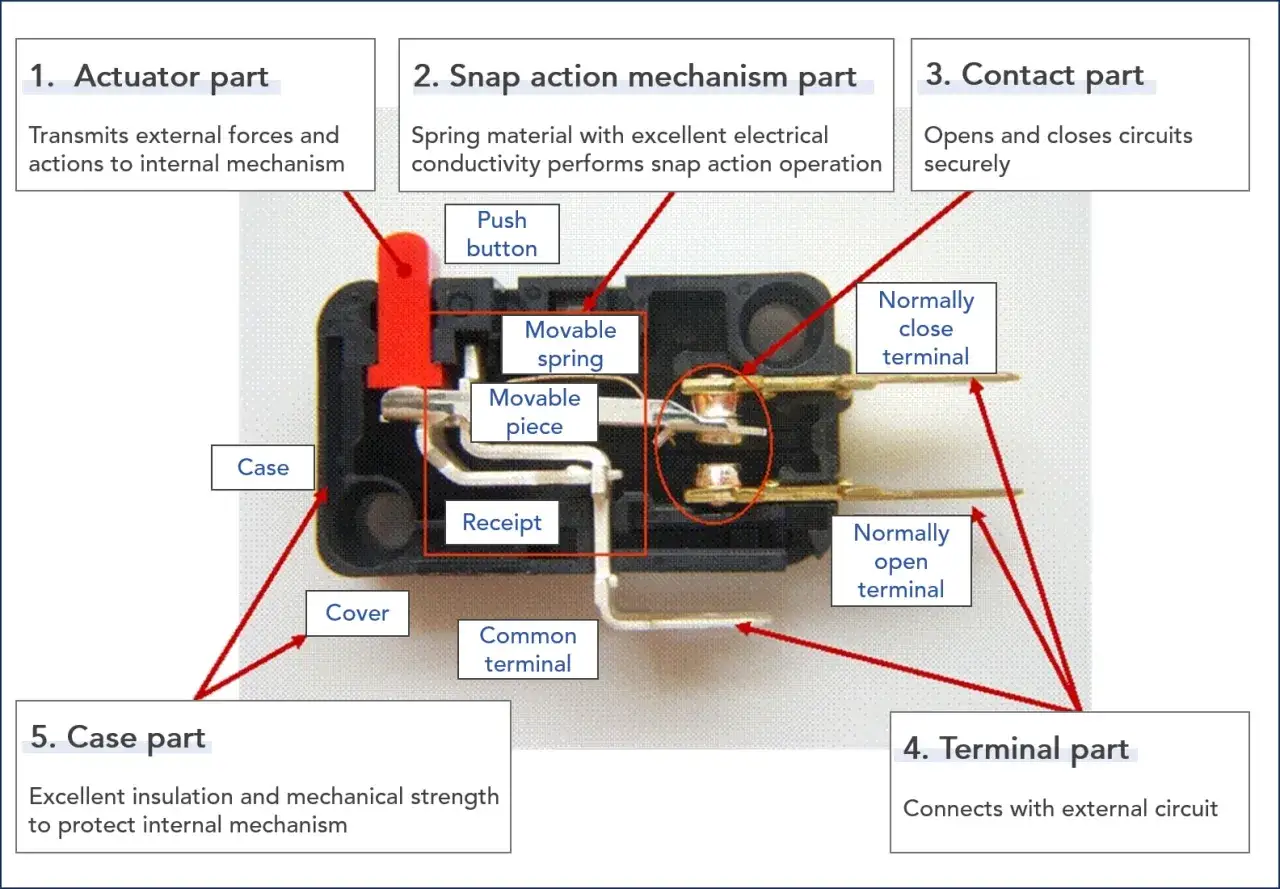

Mechanika jest tu ważniejsza niż elektronika. Ruchomy element maszyny naciska trzpień, dźwignię albo rolkę, a wewnętrzny zestyk przeskakuje do drugiego stanu. Dla sterownika to jasna informacja: należy zatrzymać ruch, odwrócić kierunek, zamknąć zawór albo uruchomić alarm.
- Element ruchomy zbliża się do punktu krańcowego i naciska aktywator.
- W środku zmienia się stan styku normalnie otwartego lub normalnie zamkniętego.
- Wejście sterownika albo przekaźnik widzi tę zmianę i wykonuje zaprogramowaną reakcję.
W praktyce zwracam uwagę na jedną rzecz, którą początkujący często pomijają: styk mechaniczny nie przełącza się idealnie. Potrafi zadrgać, czyli wykonać kilka bardzo szybkich zmian stanu w chwili kontaktu. W PLC zwykle rozwiązuje się to filtrowaniem wejścia albo krótkim opóźnieniem logicznym. Dzięki temu system nie reaguje nerwowo na każdy mikrowstrząs.
W obwodach bezpieczeństwa częściej wybieram styk NC niż NO. Przerwanie przewodu, poluzowany zacisk albo uszkodzenie styku częściej ujawniają się wtedy jako błąd, a nie fałszywy sygnał poprawnej pracy. To drobna różnica w schemacie, ale duża różnica w niezawodności. To prowadzi wprost do wyboru właściwej konstrukcji, bo mechaniczny docisk to tylko jedna z opcji.
Jakie są rodzaje i kiedy każdy ma sens
Wybór nie sprowadza się do jednego uniwersalnego modelu. Inaczej projektuję układ do czystej szafy sterowniczej, a inaczej do napędu pracującego przy kurzu, wilgoci albo dużych wibracjach. Poniżej zestawiam typy, które spotyka się najczęściej.
| Rodzaj | Kiedy go wybieram | Mocne strony | Ograniczenia |
|---|---|---|---|

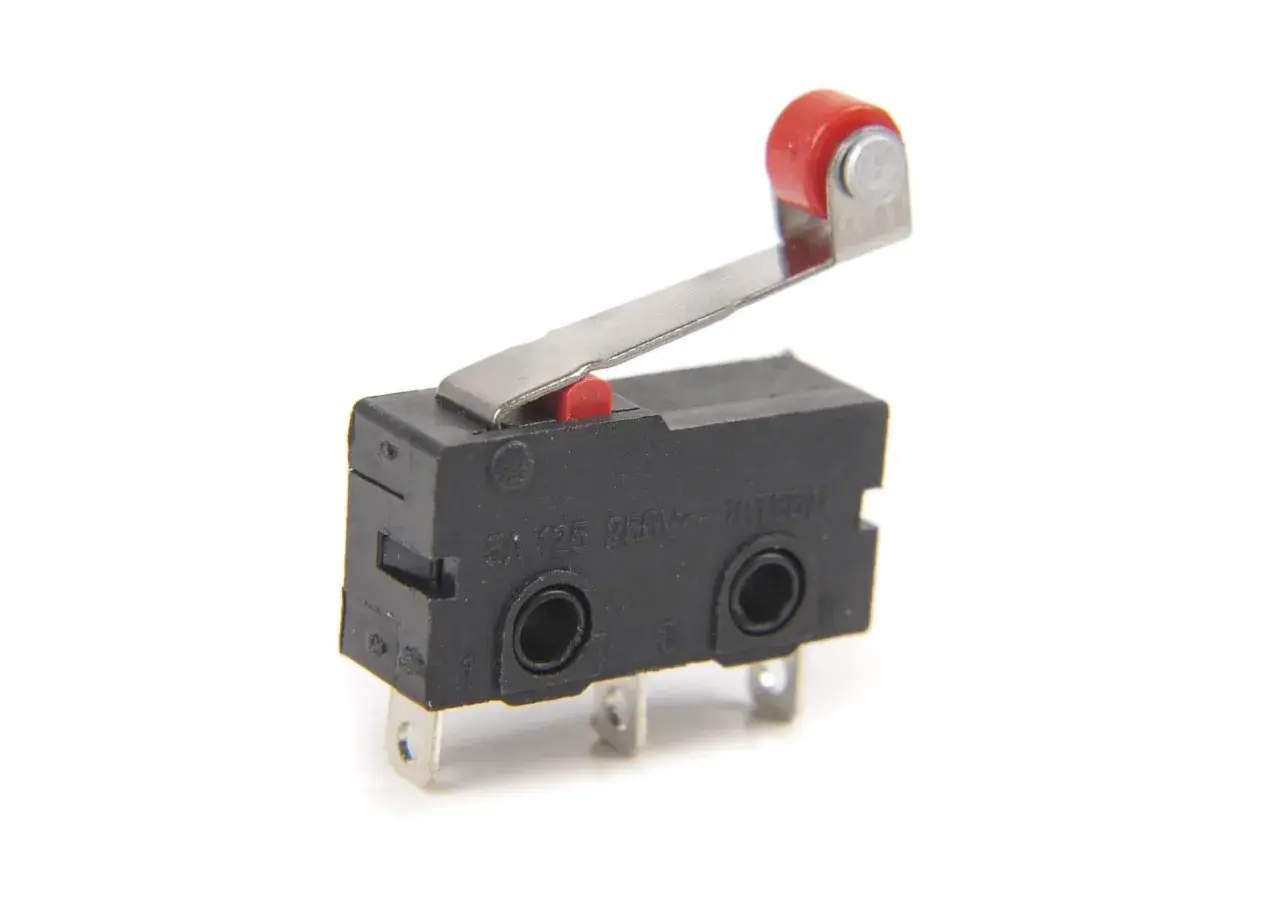

| Z dźwignią i rolką | Gdy ruch dochodzi z boku albo nie zawsze idealnie trafia w punkt | Toleruje niewielkie odchyłki i łagodnie przełącza | Potrzebuje więcej miejsca i jest narażony na zużycie mechaniczne |
| Z trzpieniem | Gdy najazd jest osiowy i krótki | Prosta konstrukcja i czytelny punkt zadziałania | Wymaga dokładniejszego prowadzenia elementu ruchomego |
| Mikroprzełącznik | Gdy liczy się mały rozmiar i lekki montaż | Kompaktowy, tani, łatwy do zabudowy | Nie lubi dużych przeciążeń i ciężkich warunków pracy |
| Magnetyczny | Gdy chcę ograniczyć kontakt mechaniczny i zużycie | Pracuje bezdotykowo i dobrze znosi częste cykle | Wymaga prawidłowego ustawienia magnesu i odpowiedniego układu sterowania |
Gdy montuję rozwiązanie do miejsca narażonego na pył, kondensację albo drgania, patrzę nie tylko na typ aktywatora, ale też na szczelność obudowy, jakość dławika i sposób prowadzenia kabla. W praktyce to właśnie te detale decydują, czy układ będzie działał latami, czy zacznie gubić sygnał po pierwszym sezonie. Sam typ to dopiero połowa decyzji, druga połowa to sposób wpięcia w sterowanie.
Jak podłączyć go bez typowych błędów
W prostych układach wyjście z wyłącznika prowadzę do wejścia cyfrowego sterownika, przekaźnika albo toru zatrzymania awaryjnego. Najczęściej pracuję na styku COM i NC, bo takie połączenie jest bardziej odporne diagnostycznie. Jeśli przewód pęknie, zacisk się poluzuje albo ktoś źle zamontuje element, sterowanie ma większą szansę zobaczyć problem od razu.
Najczęstsze błędy widzę przy montażu, nie przy samym schemacie:
- pomieszanie styków NO, NC i COM,
- ustawienie aktywatora pod złym kątem,
- zbyt mały luz mechaniczny, przez co element pracuje na granicy dopuszczalnego skoku,
- brak odciążenia kabla i uszkodzenia przy każdym ruchu,
- ignorowanie drgań styków i krótkich zakłóceń na wejściu,
- bezpośrednie obciążanie zestyku elementem, do którego nie jest przeznaczony.
Jeśli wyłącznik ma sterować cewką stycznika albo większym obciążeniem, sprawdzam parametry łączeniowe, a nie tylko samą zgodność napięcia. W układach niskonapięciowych, szczególnie przy 24 V DC, błąd w doborze obciążenia potrafi ujawnić się dopiero po kilku tygodniach pracy. Po poprawnym podłączeniu widać dopiero, czy mechanika pasuje do konkretnej aplikacji.
Gdzie spotykam go najczęściej w automatyce i instalacjach budynkowych
To rozwiązanie nie jest zarezerwowane wyłącznie dla dużych maszyn przemysłowych. W praktyce trafia do bardzo różnych układów, także tych, które mają znaczenie dla energetyki budynkowej i komfortu użytkownika. Właśnie tu jego prostota jest największą zaletą.
- W bramach i roletach potwierdza pozycję skrajną i chroni napęd przed przeciążeniem.
- W siłownikach zaworów pilnuje, żeby element wykonawczy nie pracował poza zakresem.
- W klapach wentylacyjnych i przepustnicach daje sygnał zamknięcia lub pełnego otwarcia.
- W przenośnikach i prowadnicach zatrzymuje ruch, zanim mechanizm dojdzie do końca z nadmierną siłą.
- W trackerach fotowoltaicznych ogranicza zakres obrotu, żeby konstrukcja nie wyszła poza bezpieczne położenie.
W każdym z tych przypadków chodzi o to samo: sygnał graniczny zamiast ciągłego pomiaru. To jest duża zaleta, bo prosty układ łatwiej uruchomić, łatwiej serwisować i trudniej go skomplikować ponad potrzebę. Na końcu zostaje dobór i diagnostyka, czyli to, co odróżnia działającą automatykę od instalacji, która tylko wygląda poprawnie.
Na co zwracam uwagę przy wyborze i diagnostyce
Jeśli dobieram element od zera, patrzę na cztery rzeczy: sposób najazdu, środowisko pracy, liczbę cykli i to, czy awaria ma zatrzymać system w stanie bezpiecznym. W praktyce ten sam model może świetnie sprawdzić się w czystej szafie sterowniczej, a kompletnie zawieść przy wilgoci, wibracjach albo pyleniu.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Brak reakcji na końcu ruchu | Źle ustawiony punkt zadziałania albo uszkodzony aktywator | Pozycję montażu, luz mechaniczny i ciągłość przewodu |
| Reakcja pojawia się tylko czasami | Zabrudzenie, wibracje albo luźny zacisk | Czystość elementu, stan złączy i sposób prowadzenia kabla |
| Sterownik stale widzi stan aktywny | Zacięty styk, zwarcie albo błędnie użyte NO i NC | Pomiar omomierzem i zgodność ze schematem |
| Problemy po wilgoci lub myciu | Zbyt słaba szczelność obudowy lub nieszczelny dławik | Stan uszczelnienia, korozję i klasę ochrony |
Jeżeli cykle są bardzo częste albo środowisko wyjątkowo trudne, czasem uczciwiej jest postawić na czujnik indukcyjny, magnetyczny albo optyczny. Mechaniczny wyłącznik jest prosty i tani, ale nie jest niezniszczalny. Ja zwykle traktuję go jako dobre rozwiązanie tam, gdzie liczy się jasny sygnał końca ruchu, a nie subtelny pomiar położenia.
Co zostaje po dobrze dobranym i sprawdzonym układzie
Po poprawnym doborze zyskuję nie tylko zatrzymanie w odpowiednim punkcie, ale też mniej awarii, łatwiejszy serwis i bardziej przewidywalną pracę całego napędu. W praktyce największą różnicę robi nie sam model, lecz to, czy ktoś po montażu wykonał kilka pełnych cykli, sprawdził zaciski, odciążenie kabla i reakcję sterowania w realnym obciążeniu.
Jeżeli mam zostawić jedną praktyczną myśl, to jest ona prosta: w automatyce mały element często odpowiada za spokój całego układu. Gdy wyłącznik krańcowy jest dobrany do warunków, zamontowany bez naprężeń i poprawnie wpięty w sterowanie, przestaje być problemem, a staje się jednym z najbardziej niezawodnych zabezpieczeń ruchu.
