Skuteczne uziemienie decyduje nie tylko o bezpieczeństwie ludzi, ale też o pracy ograniczników przepięć, falownika PV i całej ochrony odgromowej. W praktyce uziom szpilkowy wybiera się wtedy, gdy potrzebne jest rozwiązanie pionowe, a grunt albo istniejąca zabudowa nie pozwalają łatwo wykonać fundamentu czy otoku. Poniżej pokazuję, kiedy taki układ ma sens, jak go dobrać, jak wygląda montaż i czego pilnować przy pomiarach.
Najkrócej: dobrze dobrany uziom pionowy rozwiązuje problem tam, gdzie poziomy nie wystarcza
- Najczęściej stosuje się go przy modernizacjach, na małych działkach i tam, gdzie trudno wykonać uziom fundamentowy.
- Jedna szpilka nie zawsze wystarczy, bo skuteczność zależy od gruntu, wilgotności i długości pręta.
- W ochronie odgromowej i przy instalacjach PV liczy się nie tylko sam opór uziemienia, ale też poprawne połączenie z GSU i wyrównaniem potencjałów.
- W 2026 warto opierać się na aktualnych wydaniach norm, bo część z nich została już zaktualizowana przez PKN.
- Największe błędy to zbyt krótki pręt, zły materiał w agresywnym gruncie i brak późniejszych pomiarów.
Czym jest uziom pionowy i kiedy ma sens
To po prostu metalowy pręt wprowadzany w grunt tak głęboko, aby dotrzeć do warstw o lepszej i stabilniejszej wilgotności. Dzięki temu prąd zwarciowy, przepięcie albo ładunek od wyładowania mają łatwiejszą drogę do ziemi, a cała instalacja zyskuje niższy potencjał odniesienia. W praktyce taki układ stosuje się tam, gdzie nie da się wygodnie wykonać uziomu fundamentowego, a uziom otokowy byłby kłopotliwy albo zbyt kosztowny.
Ja patrzę na ten element jak na narzędzie do rozwiązania konkretnego problemu, a nie uniwersalny „złoty środek”. Na działce z suchym, piaszczystym gruntem jedna krótka szpilka może dać rozczarowujący wynik, ale przy modernizacji starego domu, przy budynku z gotową kostką albo przy doposażaniu instalacji fotowoltaicznej bywa najrozsądniejszym wyjściem.
W 2026 warto też pamiętać o aktualności przepisów i norm. W wykazie PKN widać, że PN-EN 62305-3 została zastąpiona przez PN-EN IEC 62305-3:2025-09, więc przy projekcie nie opieram się na „starej pamięci z kursu”, tylko na bieżących wymaganiach. To prowadzi od razu do pytania, kiedy pionowy układ wygrywa z innymi rozwiązaniami.
Kiedy wybrać go zamiast otoku lub fundamentu
Najprościej: jeśli budujesz nowy obiekt od zera, uziom fundamentowy zwykle jest pierwszym wyborem. Jeśli modernizujesz istniejący dom, obiekt usługowy albo dach z instalacją PV i nie chcesz rozkuwać terenu, uziom pionowy staje się bardzo sensowną alternatywą. Nie wygrywa „z zasady”, tylko wtedy, gdy pasuje do warunków gruntu i ograniczeń budowy.
| Rozwiązanie | Kiedy działa najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek z dostępnym fundamentem i zbrojeniem | Bardzo dobre połączenie z konstrukcją, stabilne parametry | Trudny lub niemożliwy do wykonania w istniejącym obiekcie |
| Uziom otokowy | Gdy jest miejsce wokół budynku i można zrobić wykop | Dobra równomierność działania, łatwe dołączenie kolejnych odcinków | Wymaga terenu, robót ziemnych i kontroli odległości od obiektu |

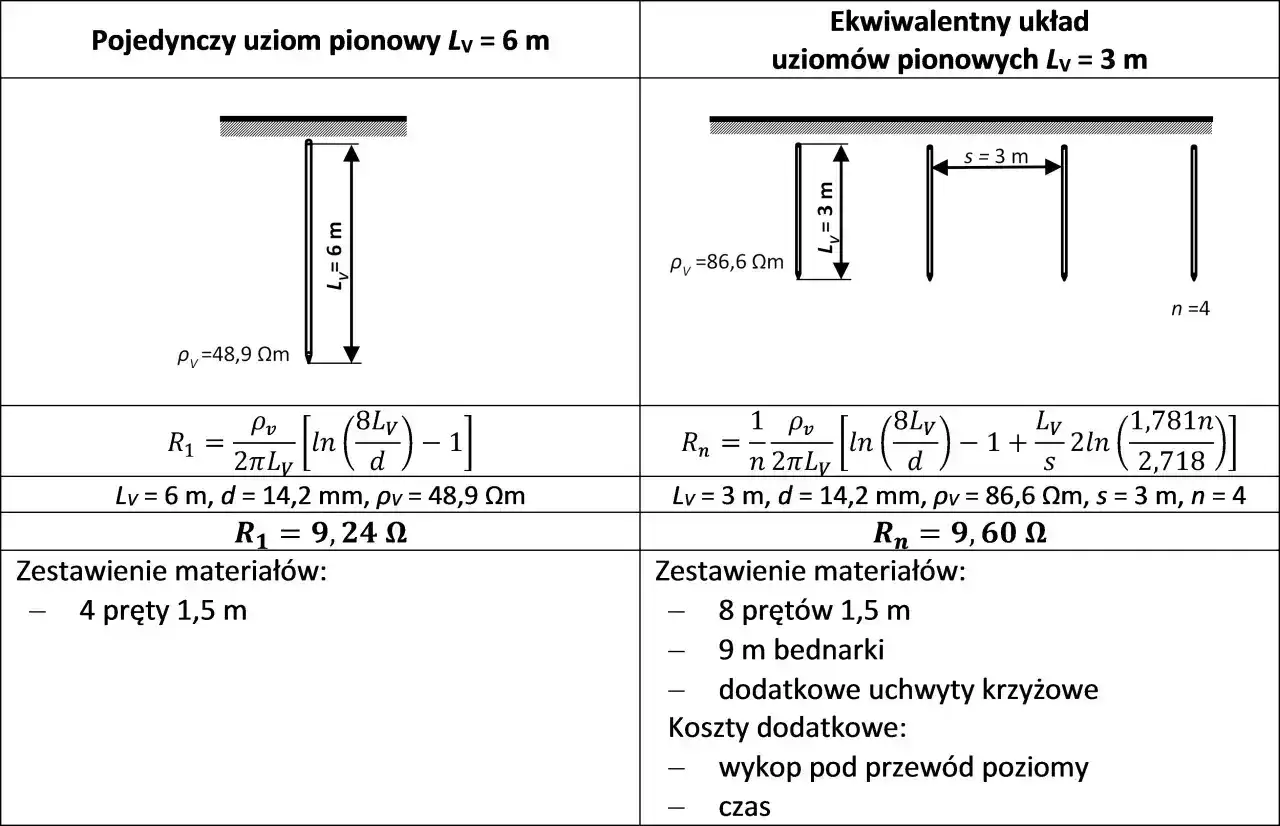

| Uziom pionowy | Modernizacje, małe działki, trudny dostęp do gruntu, doposażenie instalacji PV | Szybki montaż, możliwość dokładania kolejnych prętów, sensowny przy słabszych warunkach przestrzennych | Jeden pręt bywa niewystarczający, wynik mocno zależy od rodzaju gruntu |
W praktyce uziom pionowy bardzo często nie zastępuje wszystkiego, tylko uzupełnia system. To ważne przy ochronie odgromowej: pionowa szpilka ma pomagać całemu układowi, a nie robić za samotny, „cudowny” element. Taki sposób myślenia od razu prowadzi do pytania o długość, materiał i liczbę prętów.
Jak dobrać długość, materiał i liczbę prętów
Tu zaczyna się najwięcej nieporozumień. Dla jednego gruntu wystarczy pojedynczy pręt, dla innego trzeba zejść głębiej albo dołożyć kolejne elementy, żeby poprawić efekt równolegle. Ja zawsze zaczynam od trzech rzeczy: przewodności gruntu, poziomu wilgotności i ryzyka korozji.
Jeżeli podłoże jest suche i piaszczyste, sama długość 1,5 m zwykle nie daje komfortu projektowego. W praktyce przy takich warunkach lepiej sprawdzają się dłuższe elementy albo kilka prętów połączonych ze sobą. Jeśli grunt jest wilgotniejszy i bardziej jednorodny, praca uziomu jest stabilniejsza, ale i tak trzeba to potwierdzić pomiarem, a nie zgadywaniem.
Materiał też ma znaczenie. W uproszczeniu patrzę tak:
- stal ocynkowana sprawdza się tam, gdzie budżet jest ważny, ale trzeba liczyć się z mniejszą odpornością na trudne warunki gruntu,
- stal miedziowana daje zwykle dobry kompromis między trwałością a ceną,
- stal nierdzewna jest najrozsądniejsza tam, gdzie korozja może skrócić życie całego układu.
Przy instalacjach zewnętrznych, przy gruncie zasolonym, wilgotnym albo agresywnym chemicznie, materiał antykorozyjny nie jest „dodatkiem premium”, tylko ochroną przed kosztowną poprawką. Jeśli do tego dochodzi instalacja PV, falownik i ograniczniki przepięć, nie chcę oszczędzać na elemencie, który ma przeżyć całą resztę systemu. Następny krok to sam montaż, bo tu najłatwiej zepsuć nawet dobry projekt.
Jak wygląda montaż w praktyce
Montaż zaczynam od sprawdzenia, czy w miejscu pracy nie biegną kable, rury albo inne instalacje podziemne. To brzmi banalnie, ale właśnie tutaj popełnia się najgłupsze i najdroższe błędy. Potem wyznaczam punkt, który ma sens serwisowy: nie za blisko przeszkód, nie w miejscu, gdzie za chwilę ktoś zaleje wszystko betonem, i z możliwością późniejszej kontroli połączenia.
Sam montaż polega na pogrążaniu pręta w gruncie młotem udarowym albo przez systemowe łączenie kolejnych odcinków. W praktyce liczy się nie tylko siła, ale i technika: końcówka musi iść prosto, złącza powinny być pewne, a całość nie może zostać uszkodzona przy wbijaniu. Przy gruncie skalistym albo bardzo zbitym często rozsądniej jest przygotować otwór prowadzący niż „dobijać na siłę” i niszczyć elementy.
Ja zwracam szczególną uwagę na trzy rzeczy:

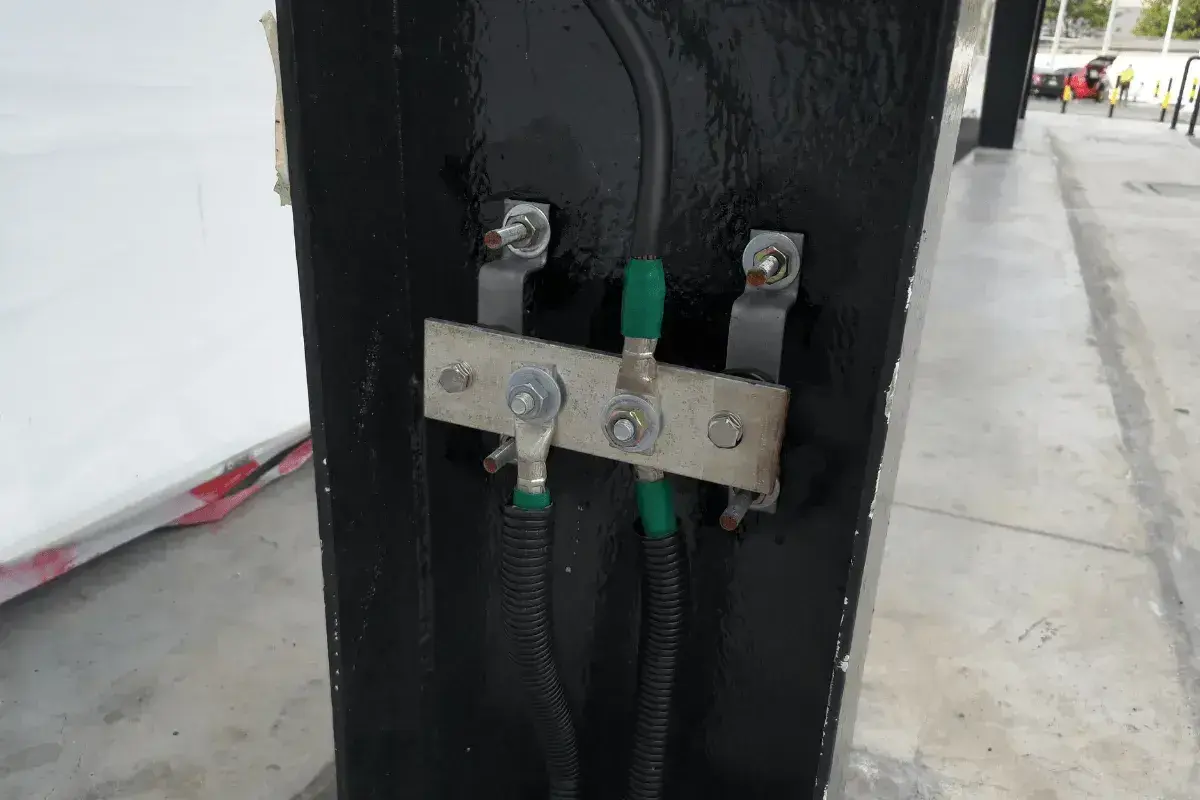

- prawidłowe połączenie z GSU lub GSW,
- ochronę antykorozyjną strefy przejścia grunt-powietrze,
- dostęp do punktu kontrolnego, żeby później dało się wykonać pomiar i ewentualny serwis.
Jeżeli rozwiązanie ma pracować jako część ochrony odgromowej, dobrze jest też myśleć o całym układzie, a nie wyłącznie o jednej szpilce. Producenci systemów uziemiających zwykle traktują uziomy pionowe jako elementy uzupełniające, montowane w miejscach, gdzie trzeba poprawić parametry albo ominąć ograniczenia terenu. To płynnie prowadzi do najważniejszego pytania: skąd wiadomo, że układ działa tak, jak powinien.
Jak sprawdza się skuteczność i co oznaczają wyniki
Najpierw bada się ciągłość połączeń, a dopiero potem samą rezystancję uziemienia. Jeśli połączenie między szpilką a szyną wyrównawczą jest słabe, nawet dobry grunt nie uratuje wyniku. Właśnie dlatego nie oceniam instalacji po samym wyglądzie zacisku, tylko po pomiarze i protokole.
Najczęściej pojawia się pytanie o wartość docelową. W praktyce projektowej często celuje się w okolice 10 Ω lub niżej, zwłaszcza przy ochronie odgromowej i instalacjach z ochroną przepięciową, ale to nie jest jeden uniwersalny próg dla każdej sytuacji. Dla jednych obiektów ważniejsza będzie charakterystyka całego układu, dla innych równoległe połączenie kilku uziomów, a w jeszcze innych kluczowe okaże się ograniczenie napięć krokowych i dotykowych.
Na wynik mocno wpływa też pora roku. Pomiar wykonany po długich opadach może wyglądać lepiej niż ten z późnego lata, kiedy grunt jest suchy i zmarznięty warstwa po warstwie. Dlatego nie ufam pojedynczemu odczytowi „na oko” i zawsze patrzę na warunki pomiaru.
Jeśli wynik jest za wysoki, zwykle nie ma sensu liczyć na cud. Najczęstsze działania naprawcze to dołożenie kolejnej szpilki, zwiększenie głębokości, wybór lepszego miejsca w gruncie albo połączenie układu z innym typem uziemienia. W instalacjach PV i nowoczesnych systemach sterowania taki układ trzeba potem zestawić z ogranicznikami przepięć i wyrównaniem potencjałów, bo samo „wbicie metalu w ziemię” jeszcze nie tworzy kompletnej ochrony.
Ile to kosztuje i gdzie najczęściej psuje się cały efekt
Na rynku sam materiał nie jest jeszcze największym kosztem. Orientacyjnie pojedyncza szpilka 3 m bywa wyceniana na poziomie około 80-120 zł, a kompletne zestawy 3-metrowe często mieszczą się w przedziale około 200-300 zł. Przy prostym gruncie i niewielkim zakresie prac całość da się zamknąć w rozsądnym budżecie, ale trudne podłoże, dodatkowe odcinki i pomiary potrafią szybko podnieść cenę.
Najdroższe zwykle nie jest samo żelazo, tylko czas i warunki montażu. Jeśli trzeba wiercić, omijać przeszkody, poprawiać złącza albo robić kilka podejść z pomiarem, koszt rośnie szybciej niż wielu inwestorów zakłada. Ja zawsze uczulam, że tańszy materiał zły w agresywnym gruncie może finalnie kosztować więcej niż porządny pręt od razu dobrany pod warunki.
Najczęstsze błędy widzę zawsze w tych samych miejscach:
- za krótki pręt dobrany „na wszelki wypadek”,
- brak sprawdzenia trasy instalacji podziemnych przed wbijaniem,
- zły materiał w gruncie o wysokiej wilgotności lub zasoleniu,
- brak pomiaru po montażu,
- traktowanie jednej szpilki jako pełnego zamiennika całego systemu uziemiającego.
To właśnie te błędy najczęściej sprawiają, że instalacja wygląda poprawnie, ale nie daje oczekiwanego efektu. Dlatego przed decyzją o wykonaniu warto zatrzymać się jeszcze na jednym, praktycznym kroku.
Co warto sprawdzić przed realizacją, żeby nie wracać do poprawki
Jeśli mam doradzić tylko trzy rzeczy, powiedziałbym tak: po pierwsze sprawdź, czy istnieje możliwość wykorzystania fundamentu lub otoku, zanim przejdziesz do pionowego pręta. Po drugie upewnij się, że cały układ będzie połączony z GSU i z ochroną przepięciową. Po trzecie zaplanuj pomiar od razu po zakończeniu prac, a nie „kiedyś przy okazji”.
W instalacjach PV, pompach ciepła i nowoczesnych rozdzielnicach takie myślenie oszczędza sporo nerwów. Dobrze zaprojektowane uziemienie nie ma imponować wyglądem, tylko stabilnie działać przez lata, również wtedy, gdy grunt jest trudny, a elektronika w obiekcie staje się coraz bardziej wrażliwa. I właśnie dlatego ten temat warto dopiąć porządnie już na etapie projektu.
