W dzisiejszym świecie, gdzie elektryczność jest wszechobecna, bezpieczeństwo instalacji elektrycznych w naszych domach i miejscach pracy jest absolutnym priorytetem. Jednym z kluczowych elementów zapewniających to bezpieczeństwo jest przewód ochronny PE. Zrozumienie jego roli i działania to pierwszy krok do świadomego korzystania z energii elektrycznej i ochrony przed potencjalnymi zagrożeniami.
Przewód PE klucz do bezpieczeństwa instalacji elektrycznej w Twoim domu
- Definicja i funkcja: PE (Protective Earth) to przewód ochronny, którego głównym zadaniem jest ochrona przed porażeniem elektrycznym. W normalnych warunkach pracy nie płynie nim prąd roboczy.
- Mechanizm działania: W przypadku awarii, PE odprowadza prąd do ziemi, co powoduje natychmiastowe zadziałanie zabezpieczeń i odcięcie zasilania, minimalizując ryzyko porażenia.
- Charakterystyczny kolor: Przewód PE jest zawsze izolowany w kolorze żółto-zielonym, co jest jego uniwersalnym znakiem rozpoznawczym.
- Różnice: Różni się od przewodu neutralnego (N), którym płynie prąd roboczy (jasnoniebieski), oraz od przewodu PEN (łączącego funkcje ochronną i neutralną, stosowanego w starszych instalacjach).
- Wymogi: Jest niezbędnym elementem nowoczesnych instalacji (np. w układzie TN-S) i jest wymagany przez polskie normy oraz przepisy budowlane.
Co kryje się pod skrótem PE w kontekście elektryki? To nic innego jak "Protective Earth", czyli przewód ochronny. Jego fundamentalna rola polega na zapewnieniu ochrony przed porażeniem elektrycznym. Warto podkreślić, że w normalnych warunkach pracy instalacji elektrycznej, czyli gdy wszystko funkcjonuje prawidłowo, przewód ten nie przewodzi prądu roboczego. Jego zadanie aktywuje się dopiero w sytuacji awaryjnej.
Główną rolą przewodu PE jest stworzenie bezpiecznego połączenia między dostępnymi częściami przewodzącymi urządzeń, takimi jak metalowe obudowy sprzętów AGD czy narzędzi, a systemem uziemienia. Jest to niezwykle istotny element ochrony przeciwporażeniowej, który stanowi ostatnią linię obrony przed niebezpiecznym napięciem.
Mechanizm działania przewodu PE w sytuacji awaryjnej jest prosty, ale niezwykle skuteczny. Wyobraźmy sobie sytuację, w której doszło do uszkodzenia izolacji wewnątrz urządzenia, na przykład pralki. W normalnych okolicznościach napięcie mogłoby pojawić się na metalowej obudowie, stwarzając śmiertelne zagrożenie dla osoby, która jej dotknie. Jednak dzięki podłączonemu przewodowi PE, prąd w takiej sytuacji nie krąży w urządzeniu, lecz jest natychmiast odprowadzany do ziemi. To gwałtowne odprowadzenie prądu powoduje zadziałanie zabezpieczeń albo wyłącznika nadprądowego, albo, co bardziej prawdopodobne i skuteczne, wyłącznika różnicowoprądowego (RCD). W efekcie zasilanie jest błyskawicznie odcinane, co drastycznie minimalizuje ryzyko porażenia prądem.
Jak bezbłędnie rozpoznać przewód PE w instalacji elektrycznej? Odpowiedź jest prosta i uniwersalna: wystarczy spojrzeć na kolor jego izolacji. Zgodnie z międzynarodowymi normami, w tym polską normą IEC 60446, przewód ochronny PE musi być oznaczony charakterystycznym, dwukolorowym zestawieniem żółtego i zielonego. Jest to jego znak rozpoznawczy, który pozwala na szybką i pewną identyfikację w każdej instalacji, niezależnie od jej wieku czy złożoności.
Gdzie najczęściej spotkamy przewód PE w naszym codziennym otoczeniu? Jest on integralną częścią każdej nowoczesnej instalacji elektrycznej. Znajdziemy go przede wszystkim w gniazdkach elektrycznych wyposażonych w bolec uziemiający ten element, często niedoceniany, jest właśnie punktem połączenia z przewodem PE. Ponadto, przewód PE jest podłączony do metalowych obudów urządzeń, które zaliczamy do I klasy ochronności. Do tej grupy należą popularne sprzęty takie jak pralki, lodówki, zmywarki, a także wiele innych urządzeń gospodarstwa domowego i narzędzi. Jest on również obecny w nowoczesnych układach sieci, takich jak popularny system TN-S.
PE, N, a może PEN? Poznaj kluczowe różnice.
| Cecha | Przewód PE | Przewód N |
|---|---|---|
| Funkcja | Wyłącznie ochronna (ochrona przed porażeniem) | Robocza (przewodzi prąd roboczy, zamyka obwód) |
| Kolor izolacji | Żółto-zielony | Jasnoniebieski |
| Prąd w normalnych warunkach | Nie płynie | Płynie |

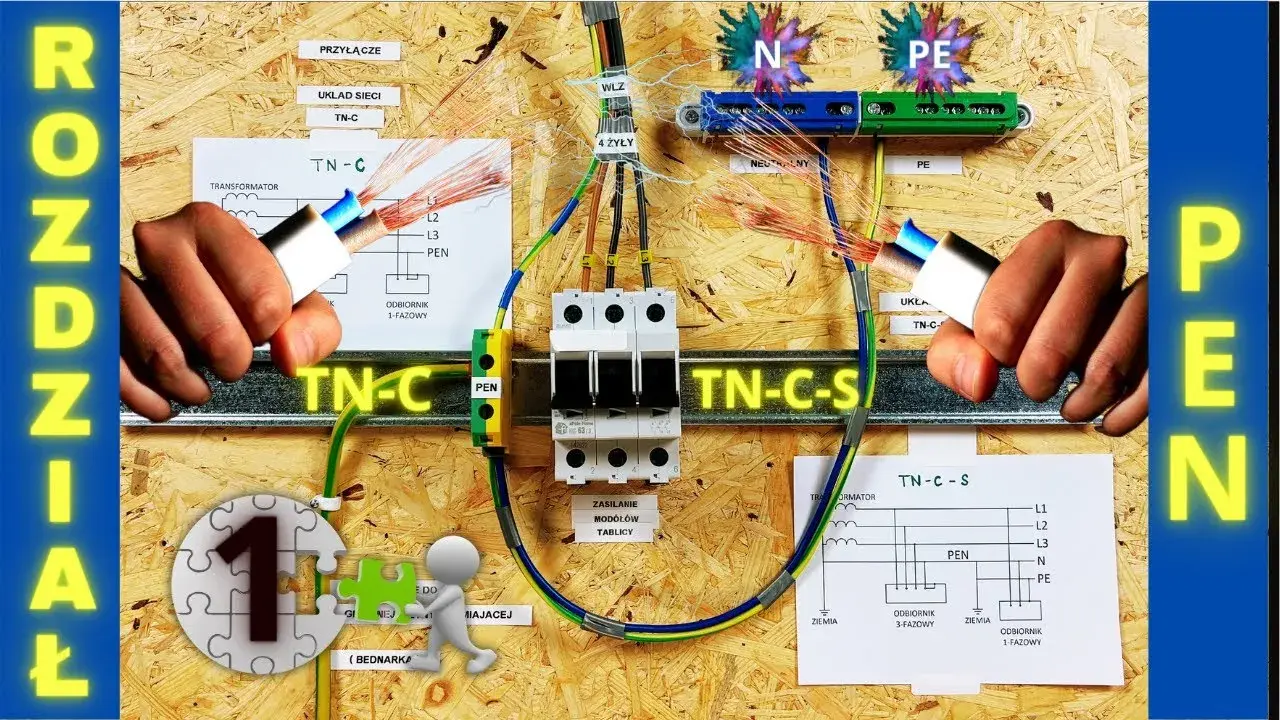

Warto również wspomnieć o przewodzie PEN (Protective Earth and Neutral). Jest to rozwiązanie stosowane w starszych instalacjach, zwłaszcza w układzie sieci TN-C, gdzie przewód ten pełni jednocześnie funkcję ochronną i neutralną. W nowoczesnych instalacjach, takich jak popularny układ TN-S, przewód PEN jest rozdzielany na dwa oddzielne przewody: przewód ochronny PE (żółto-zielony) i przewód neutralny N (jasnoniebieski). To rozdzielenie jest kluczowe dla bezpieczeństwa, a ponowne łączenie tych przewodów jest absolutnie zabronione.
Układ sieci TN-S, o którym wspomnieliśmy, to współczesny standard bezpieczeństwa. Charakteryzuje się on tym, że przewód ochronny PE jest oddzielony od przewodu neutralnego N na całej długości instalacji elektrycznej, od złącza do każdego punktu poboru energii. Takie rozwiązanie zapewnia najwyższy poziom ochrony przeciwporażeniowej.
Dlaczego przewód PE jest tak ważny? Brak lub nieprawidłowe podłączenie tego elementu niesie ze sobą realne i bardzo poważne zagrożenia. Drastycznie zwiększa ryzyko śmiertelnego porażenia prądem, nawet przy pozornie niegroźnych czynnościach. Co więcej, w przypadku awarii, brak sprawnego przewodu PE uniemożliwia prawidłowe działanie zabezpieczeń, takich jak wyłącznik różnicowoprądowy. Prawidłowe działanie tej ochrony jest ściśle uzależnione od niskiej rezystancji uziemienia, którą zapewnia sprawny przewód PE. Należy również pamiętać o znaczeniu połączeń wyrównawczych, które dodatkowo zwiększają bezpieczeństwo.
Kwestia stosowania przewodu PE nie jest jedynie kwestią dobrych praktyk, ale przede wszystkim wymogów prawnych. Polskie przepisy budowlane oraz normy branżowe, w tym powszechnie uznawana norma SEP-E-001, jednoznacznie wymagają stosowania oddzielnego przewodu ochronnego PE we wszystkich nowych oraz modernizowanych instalacjach elektrycznych w budownictwie mieszkaniowym. Jest to fundament ochrony przeciwporażeniowej i gwarancja bezpieczeństwa dla użytkowników.
Przewód PE odgrywa kluczową rolę we współpracy z wyłącznikiem różnicowoprądowym (RCD). Kiedy w wyniku uszkodzenia izolacji prąd zaczyna "uciekać" do ziemi właśnie przez przewód PE, RCD jest w stanie wykryć tę nieprawidłowość widzi różnicę między prądem płynącym w przewodzie fazowym a wracającym przez przewód neutralny. Ta detekcja powoduje natychmiastowe odcięcie zasilania, zapewniając dodatkową, bardzo skuteczną warstwę ochrony przeciwporażeniowej.
Co musisz zapamiętać o przewodzie PE, aby czuć się bezpiecznie?
- Definicja: PE to przewód ochronny, który w normalnych warunkach nie przewodzi prądu.
- Funkcja: Jego głównym zadaniem jest ochrona przed porażeniem elektrycznym poprzez odprowadzenie prądu w przypadku awarii.
- Kolor: Zawsze jest w kolorze żółto-zielonym.
- Konieczność: Jest niezbędny w każdej nowoczesnej instalacji elektrycznej.
- Normy: Jego stosowanie jest wymagane przez polskie przepisy i normy.
W jakich sytuacjach zdecydowanie należy wezwać wykwalifikowanego elektryka do sprawdzenia instalacji? Przede wszystkim, jeśli zauważysz brak bolca uziemiającego w gniazdkach elektrycznych. Jest to sygnał alarmowy. Również w przypadku starszych instalacji, które mogą nie być wyposażone w przewód PE, konieczna jest konsultacja ze specjalistą. Inne symptomy, takie jak częste wybijanie bezpieczników, odczuwanie "kopnięcia" prądem od obudowy urządzeń, czy jakiekolwiek wątpliwości co do stanu instalacji, powinny skłonić Cię do kontaktu z elektrykiem. Tylko profesjonalista jest w stanie ocenić stan techniczny instalacji i zagwarantować jej bezpieczeństwo.
