Grupa bezpieczeństwa CWU - Klucz do bezpiecznej kotłowni?

W dobrze zaprojektowanej instalacji z kotłem najwięcej problemów nie robi samo grzanie, tylko ciśnienie powstające w zasobniku ciepłej wody. Dlatego grupa bezpieczeństwa cwu nie jest dodatkiem „na wszelki wypadek”, ale elementem, który chroni zbiornik, armaturę i użytkownika przed skutkami rozszerzalności wody oraz błędów montażowych. Poniżej wyjaśniam, jak działa to zabezpieczenie, gdzie je montować, jak je dobrać i kiedy warto dołożyć jeszcze naczynie przeponowe.

Jak działa to zabezpieczenie i dlaczego w kotłowni ma znaczenie

Woda po podgrzaniu zwiększa objętość. W zamkniętym zasobniku nie ma gdzie „uciec”, więc rośnie ciśnienie, a wraz z nim ryzyko wycieku, uszkodzenia armatury albo zadziałania zaworu w najmniej wygodnym momencie. Z mojego doświadczenia wynika, że wielu inwestorów traktuje ten element jak drobiazg, a później dziwi się, że z rurki przy zasobniku pojawia się regularny zrzut wody.

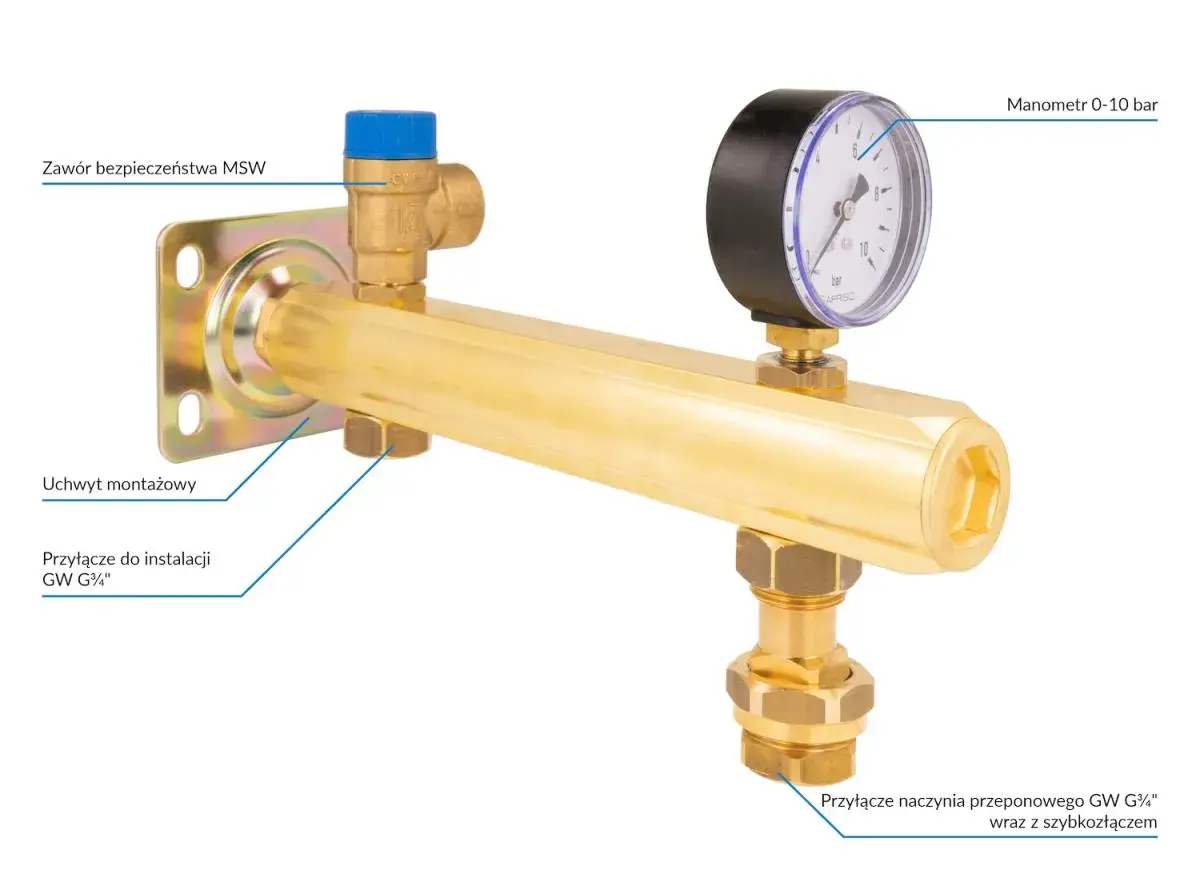

W praktyce zestaw bezpieczeństwa pilnuje, żeby ciśnienie po stronie CWU nie przekroczyło bezpiecznego poziomu. Najczęściej jego sercem jest zawór bezpieczeństwa 6 bar, a w kompletnych grupach dochodzi manometr, który pozwala szybko ocenić, czy instalacja zachowuje się normalnie. W gotowych produktach spotyka się też belki z mosiądzu lub stali nierdzewnej, bo to po prostu trwałe rozwiązanie do pracy w podwyższonej temperaturze.

Najważniejsze jest jednak nie samo „posiadanie” tego elementu, ale jego poprawna rola: ma zadziałać wtedy, gdy ciśnienie rośnie, a nie wtedy, gdy ktoś postanowi odciąć fragment instalacji albo utrudni przepływ. To prowadzi prosto do pytania, kiedy taki układ jest rzeczywiście potrzebny przy kotle.

Kiedy jest potrzebne przy kotle, a kiedy instalacja obejdzie się bez niego

Jeśli kocioł współpracuje z zasobnikiem ciepłej wody użytkowej, zabezpieczenie po stronie zimnej wody jest standardem, a nie opcją. Dotyczy to zwłaszcza układów z kotłem jednofunkcyjnym i wężownicą w zasobniku, bo tam woda użytkowa jest magazynowana pod ciśnieniem i podgrzewana cyklicznie. Galmet w aktualnej instrukcji swoich zasobników wprost opisuje współpracę takich urządzeń z kotłami c.o., więc to nie jest rozwiązanie „niszowe”, tylko codzienna praktyka kotłowni.

Inaczej wygląda sytuacja przy kotle dwufunkcyjnym, który podgrzewa wodę przepływowo. Tam nie ma osobnego zasobnika CWU, więc osobna grupa przy zbiorniku zwykle nie występuje, bo po prostu nie ma czego chronić w tej konfiguracji. Właśnie tu najczęściej pojawia się zamieszanie: ktoś kupuje „zabezpieczenie do kotła”, a potrzebuje tak naprawdę ochrony konkretnego zasobnika, nie całej kotłowni.

Ja rozróżniam to bardzo prosto: jeśli po stronie ciepłej wody masz zbiornik, to myśl o zabezpieczeniu zbiornika; jeśli woda jest grzana tylko chwilowo i bez magazynowania, temat wygląda inaczej. Dzięki temu łatwiej uniknąć kupowania niepotrzebnych elementów i błędnego montażu. Następny krok to dobranie właściwego zestawu do realnych warunków instalacji.

Jak dobrać zestaw do zasobnika i ciśnienia w sieci

Dobór nie powinien zaczynać się od ceny, tylko od trzech danych: pojemności zasobnika, ciśnienia wody wodociągowej i sposobu pracy całej instalacji. W praktyce najwięcej sensu ma rozwiązanie zgodne z instrukcją zbiornika, bo to ona decyduje o nastawie zaworu i o tym, czy trzeba dołożyć naczynie przeponowe.

W gotowych grupach bezpieczeństwa spotyka się także rozwiązania przeznaczone dla naczyń przeponowych do 35 l i średnicy do 320 mm, więc przy większych zasobnikach trzeba już sprawdzić, czy producent przewidział taki zakres. Zwracam też uwagę na temperaturę pracy: dobre zestawy mają zwykle 95°C temperatury roboczej i 110°C chwilowej, co daje sensowny margines bezpieczeństwa w realnej eksploatacji.

Jeśli zawór otwiera się zbyt często, nie traktuję tego jako „uroku instalacji”, tylko sygnał do sprawdzenia ciśnienia wejściowego i ewentualnego doboru naczynia. W praktyce woda potrafi zwiększyć objętość o kilka procent po podgrzaniu, więc przy zamkniętym zasobniku nie ma tu miejsca na zgadywanie. To właśnie dlatego przy montażu tak duże znaczenie ma poprawna lokalizacja wszystkich elementów.

Jak montuję takie zabezpieczenie, żeby nie sprawiało problemów

Najprostsza zasada brzmi: zawór bezpieczeństwa ma być możliwie blisko zasobnika, na dopływie zimnej wody, bez żadnej dodatkowej armatury pomiędzy nim a zbiornikiem. Caleffi zwraca na to uwagę bardzo jasno w dokumentacji swoich zaworów i to jest jedna z tych rzeczy, których nie warto „poprawiać” na budowie, bo później trudno o skuteczną ochronę zasobnika.

W praktyce dbam też o odprowadzenie wody z zaworu. Wylot nie może być zaślepiony, a jeśli instalacja ma wężyk, powinien on wytrzymać temperaturę gorącej wody, być prowadzony ze spadkiem i kończyć się w widocznym miejscu. W instrukcjach Galmet spotkałem bardzo sensowne zalecenia dotyczące okresowej kontroli zaworu i właśnie taki detal często odróżnia instalację poprawną od tej, która tylko „jakoś działa”.

Jest jeszcze jedna rzecz, którą widuję zbyt często: montaż zaworu tak, żeby nikt nie musiał patrzeć na jego wylot. To błąd, bo jeżeli woda zacznie kapać albo zawór się przytnie, użytkownik powinien to zauważyć od razu. Dlatego preferuję układ prosty, czytelny i łatwy do serwisowania, a nie schowany za kotłem bez dostępu.

Jeśli mam wskazać jeden nawyk serwisowy, to jest nim regularny test działania zaworu. W jednej z aktualnych instrukcji Galmet producent zaleca sprawdzenie działania nawet co 14 dni, a ja traktuję to jako dobrą praktykę kontrolną, nie jako przesadę. To prosty ruch, który pozwala wykryć zanieczyszczenie grzybka zaworu albo jego zablokowanie, zanim instalacja zacznie pracować niebezpiecznie.

Najczęstsze błędy, przez które zawór kapie albo traci sens

Większość problemów z CWU nie wynika z wadliwego produktu, tylko z tego, że ktoś pominął jeden z podstawowych warunków pracy. Zawór zaczyna wtedy zachowywać się „dziwnie”, choć w rzeczywistości po prostu reaguje na zły układ hydrauliczny.

• Wstawienie armatury odcinającej między zasobnik a zawór - to potrafi unieruchomić zabezpieczenie dokładnie wtedy, gdy powinno działać.
• Zbyt wysokie ciśnienie z sieci - jeśli instalacja wodociągowa mocno podbija ciśnienie, zawór będzie się otwierał częściej, niż byśmy chcieli.
• Brak naczynia przeponowego - przy większych zbiornikach i układach zamkniętych to częsty powód kapania po nagrzaniu.
• Zatkany lub zaślepiony wylot - ktoś chciał „uciszyć” kapanie, a w praktyce zablokował bezpieczeństwo.
• Zła nastawa zaworu - dobór przypadkowego modelu zamiast wersji zgodnej z zasobnikiem kończy się niepotrzebnym otwieraniem albo zbyt słabą ochroną.
• Brud i osad w instalacji - producent zbiorników, takich jak Galmet, wyraźnie przypomina o filtrach, bo zanieczyszczenia potrafią osłabić pracę zaworu.

Jeżeli zawór po teście nie wypuszcza wody, nie zakładam od razu, że „nic się nie stało”. To może oznaczać zaklejenie osadami albo uszkodzenie elementu roboczego. Jeżeli natomiast po zamknięciu zaczyna stale ciekąć, trzeba sprawdzić ciśnienie wodociągowe i stan naczynia, a nie próbować maskować objawu ręcznym dokręcaniem czy zaślepianiem odpływu.

Ta sekcja prowadzi już naturalnie do kosztów, bo dopiero przy cenach widać, kiedy warto kupić sam zawór, a kiedy lepiej od razu wybrać kompletny zestaw.

Ile to kosztuje i co zwykle opłaca się kupić

Ceny osprzętu do CWU są na tyle zróżnicowane, że nie ma sensu opierać wyboru wyłącznie na najtańszej ofercie. Z rynku widzę jednak dość wyraźny podział: sam zawór jest stosunkowo tani, kompletna grupa kosztuje trochę więcej, a naczynie przeponowe podnosi budżet, ale często oszczędza późniejsze kłopoty.

Ja zwykle patrzę na to tak: jeśli masz mały zasobnik i prostą kotłownię, dobry zawór 6 bar wystarczy. Jeśli układ jest bardziej rozbudowany albo chcesz ograniczyć kapanie i zyskać czytelny odczyt ciśnienia, lepiej od razu kupić pełniejszy zestaw. W przypadku większych zbiorników sama oszczędność na armaturze często kończy się późniejszymi poprawkami, które kosztują więcej niż sensowny zakup na starcie.

Co sprawdzam przed uruchomieniem zasobnika z kotłem

Przed pierwszym rozruchem lub po większym serwisie robię krótką kontrolę, bo to oszczędza nerwy i reklamację po kilku dniach pracy. To nie jest skomplikowane, ale wymaga konsekwencji.

• Czy zawór bezpieczeństwa ma nastawę zgodną z instrukcją zasobnika.
• Czy między zasobnikiem a zaworem nie ma żadnej armatury, która odcina przepływ.
• Czy odpływ z zaworu jest widoczny i nie jest zatkany.
• Czy ciśnienie wody wodociągowej nie jest zbyt wysokie jak na daną instalację.
• Czy naczynie przeponowe ma właściwą pojemność i poprawne ciśnienie wstępne.
• Czy zawór daje się przetestować i nie blokuje się po uruchomieniu.

Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby bardzo prosta: nie traktuj zabezpieczenia CWU jako „dodatku do kotła”, tylko jako element samego zasobnika i jego bezpieczeństwa. Dobrze dobrany i poprawnie zamontowany zestaw pracuje cicho, nie wymaga uwagi i po prostu robi swoją robotę, a to w instalacji grzewczej jest największy komplement, jaki można mu wystawić.
