To zjawisko decyduje o tym, czy układ zachowuje się stabilnie, czy zaczyna reagować nerwowo na każde drobne wahanie sygnału. W elektryce wpływa zarówno na sprawność transformatorów i silników, jak i na pracę termostatów, komparatorów czy przekaźników. Poniżej wyjaśniam, skąd bierze się to zachowanie, gdzie pomaga, kiedy szkodzi i jak rozsądnie dobrać jego zakres w praktyce instalacyjnej.
Najważniejsze fakty o zachowaniu układów z pamięcią stanu
- Układ nie zawsze reaguje wyłącznie na bieżący bodziec - liczy się też jego wcześniejszy stan i kierunek zmian.
- W rdzeniach magnetycznych taka „pamięć” oznacza straty energii i nagrzewanie, które trzeba uwzględnić przy doborze materiału.
- W układach progowych dwa różne progi przełączania poprawiają odporność na szum i ograniczają „klapanie” przekaźników.
- W termostatach i regulatorach zbyt wąska martwa strefa daje częste załączenia, a zbyt szeroka - wyraźne wahania temperatury.
- Dobór parametrów zależy od bezwładności układu, poziomu zakłóceń, częstotliwości pracy i tolerancji elementów.
Co naprawdę oznacza to zjawisko w obwodach elektrycznych
Najprościej mówiąc, chodzi o sytuację, w której odpowiedź układu zależy nie tylko od aktualnego sygnału, ale też od tego, w jakim stanie układ był wcześniej. Jeśli magnesowanie, napięcie albo temperatura dochodzą do tego samego punktu różnymi drogami, wynik może być inny. To właśnie dlatego ferromagnetyczny rdzeń, komparator i termostat nie zachowują się jak idealny model z podręcznika.
W magnetyzmie ważne są dwa pojęcia. Remanencja to namagnesowanie, które zostaje po usunięciu pola. Siła koercji to przeciwne pole potrzebne do zredukowania tej indukcji do zera. Im większa pętla, tym zwykle większe straty energii w jednym cyklu magnesowania, a w praktyce - więcej ciepła i niższa sprawność.
W układach sterowania mechanizm jest podobny, ale cel bywa odwrotny. Tam nie chcę strat, tylko stabilności. Dlatego w elektronice i automatyce często celowo dodaje się pamięć stanu, żeby sygnał nie przełączał się przy każdym szumie. To prowadzi prosto do miejsc, w których to zjawisko ma realne znaczenie.
Gdzie spotykam je najczęściej w instalacjach i elektronice
| Obszar | Jak się objawia | Po co to uwzględniać |
|---|---|---|
| Transformatory i dławiki | Rdzeń nie wraca tą samą drogą przy zmianie pola magnetycznego | To wpływa na straty, nagrzewanie i dobór materiału rdzenia |
| Silniki i generatory | Właściwości magnetyczne rdzenia zależą od poprzedniego namagnesowania | Ma znaczenie dla sprawności, momentu i temperatury pracy |
| Komparatory i układy Schmitta | Istnieją dwa progi przełączania - dla narastania i opadania sygnału | Układ nie „mieli” stanu przy zaszumionym wejściu |
| Termostaty i regulatory ogrzewania | Wyłączenie i ponowne włączenie następuje przy różnych wartościach | To ogranicza taktowanie źródła ciepła i zużycie styków |
| Przekaźniki, pompy i zawory | Bez martwej strefy szybko pojawia się „klapanie” stanu | Rośnie hałas, zużycie mechaniczne i pobór energii |

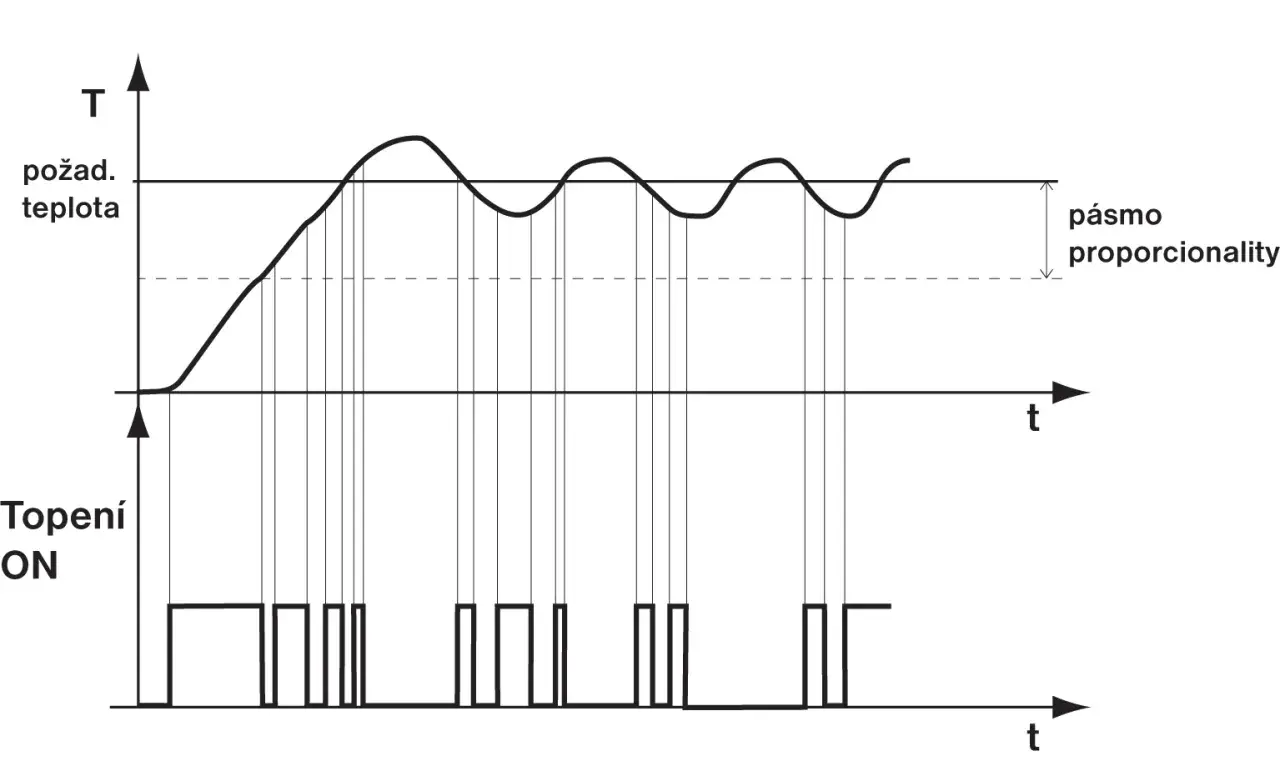

W instalacjach grzewczych ten mechanizm widać szczególnie dobrze: sterownik ma chronić komfort i sprzęt, a nie reagować na każdy jednorazowy skok odczytu. W praktyce chodzi więc o to, żeby układ był odporny na drobny szum, ale nadal trzymał sensowną dokładność. To naturalnie prowadzi do pytania, jak taki przebieg wygląda na wykresie i jak odczytywać progi przełączania.
Jak czytać pętlę histerezy i progi przełączania
Na wykresie magnetycznym zwykle patrzy się na zależność między natężeniem pola H a indukcją B. Gdy materiał magnesuje się, a potem odmagnesowuje, tor nie wraca dokładnie tą samą ścieżką. Tworzy się zamknięta pętla, a jej pole jest proporcjonalne do energii traconej w jednym cyklu. Właśnie dlatego rdzenie w transformatorach i silnikach dobiera się tak ostrożnie.
W praktyce materiał o wąskiej pętli jest korzystny tam, gdzie chcę małych strat. Materiał o szerszej pętli może być użyteczny w innych zastosowaniach, ale wtedy trzeba świadomie zaakceptować większe straty lub inną charakterystykę pracy. Wąska pętla nie oznacza „lepsza zawsze”, tylko „lepsza w konkretnym zadaniu”.
W elektronice progowej działa to podobnie, tylko zamiast wykresu B-H mam dwa różne progi napięciowe. Układ typu Schmitt trigger wykorzystuje dodatnie sprzężenie zwrotne, czyli część wyjścia wraca na wejście i wzmacnia aktualny stan. Dzięki temu sygnał musi wyraźnie przekroczyć próg w górę albo w dół, zanim nastąpi zmiana stanu. Dla czytelnika instalacyjnego najważniejsze jest jedno: to jest prosty sposób na stabilniejsze przełączanie.
Jak dobrać szerokość martwej strefy w termostacie lub regulatorze
Nie ma jednej uniwersalnej wartości, która sprawdzi się wszędzie. Dobór zależy od bezwładności cieplnej, mocy źródła, szybkości czujnika i poziomu zakłóceń. Inaczej ustawię sterownik małego grzejnika, inaczej ogrzewanie podłogowe, a jeszcze inaczej układ z pompą lub zaworem, który nie lubi częstych startów.
| Sytuacja | Co zwykle działa | Dlaczego |
|---|---|---|
| Małe, szybkie źródło ciepła | Węższa strefa, np. około 0,3-1°C | Układ reaguje szybko, więc nie potrzeba dużego buforu |
| Ogrzewanie podłogowe lub duża masa cieplna | Szersza strefa, często około 1-3°C | Bezwładność jest duża, więc zbyt mały zakres powoduje częste załączenia bez realnego zysku |
| Układ podatny na szum i drgania sygnału | Szerszy odstęp progów | Układ nie powinien reagować na przypadkowe piki i chwilowe błędy odczytu |
| Sterowanie, w którym liczy się komfort i precyzja | Wąska, ale nie skrajnie mała strefa | Chodzi o równowagę między stabilnością a dokładnością |
W praktyce spotyka się bardzo różne wartości. W niektórych rozwiązaniach producent podaje nawet 0,3°C, a dla sterowania temperaturą pokojową sensownym punktem odniesienia bywa około 1°C. W wolniejszych układach cieplnych rozsądne mogą być również większe odstępy, rzędu 2-3°C. Nie traktuję tych liczb jak normy uniwersalnej, tylko jak zakres, który pokazuje skalę typowych ustawień. To samo podejście pomaga też zrozumieć najczęstsze błędy przy projektowaniu.
Najczęstsze błędy przy projektowaniu i ustawianiu
- Zbyt mała martwa strefa - przekaźnik, pompa albo zawór zaczynają przełączać się zbyt często, co przyspiesza zużycie i zwiększa hałas.
- Zbyt duża martwa strefa - układ robi się ospały, temperatura albo sygnał „pływa” za mocno i komfort lub precyzja wyraźnie spadają.
- Mylenie histerezy z offsetem - offset przesuwa punkt odniesienia, a histereza określa odstęp między włączeniem i wyłączeniem.
- Ignorowanie tolerancji elementów - progi zależą od temperatury, zasilania i rozrzutu komponentów, więc to, co działa na stole, może zachowywać się inaczej w realnej instalacji.
- Niedopasowanie materiału rdzenia do częstotliwości - w transformatorach i dławikach straty w rdzeniu potrafią być ważniejsze niż sama rezystancja uzwojeń.
Najczęściej problem nie polega na tym, że układ ma pamięć stanu, tylko na tym, że ktoś ustawił ją zbyt agresywnie albo bez uwzględnienia całej instalacji. Właśnie dlatego przy doborze sprzętu nie patrzę wyłącznie na jeden parametr z katalogu. Zawsze sprawdzam, co on oznacza dla konkretnego zastosowania.
Co sprawdzam przed zakupem albo modernizacją instalacji
Jeżeli wybieram termostat, komparator, sterownik pompy albo element magnetyczny do układu zasilania, patrzę na kilka rzeczy jednocześnie. Najpierw sprawdzam, czy producent podaje osobno próg narastania i opadania sygnału, bo to od razu mówi mi, jak układ zachowa się przy szumie. Potem porównuję zakres ustawień z bezwładnością całej instalacji - samo to często wystarcza, by uniknąć nietrafionego doboru.
- Czy urządzenie ma osobno podany próg załączenia i wyłączenia.
- Czy w dokumentacji są wartości typu Vt+ i Vt- albo jawnie opisana martwa strefa.
- Czy zakres regulacji pozwala dopasować układ do bezwładności cieplnej albo elektrycznej.
- Czy dla rdzeni i cewek podano straty przy właściwej częstotliwości pracy, a nie tylko ogólną sprawność.
- Czy element wykonawczy zniesie liczbę przełączeń, która wynika z realnej pracy systemu.
Dobrze dobrana strefa przełączania nie jest sztucznym opóźnieniem, tylko prostym sposobem na stabilniejszą pracę układu i mniejsze straty energii. W instalacjach grzewczych, automatyce i elektronice progowej to jeden z tych parametrów, które na papierze wyglądają skromnie, a w praktyce robią dużą różnicę.
