W silniku prądu stałego komutator jest tym elementem, który decyduje, czy wirnik będzie obracał się płynnie, czy zacznie iskrzyć i tracić sprawność. Dla użytkownika ważniejsze od samej definicji jest jednak to, jak rozpoznać jego zużycie, kiedy wystarczy czyszczenie, a kiedy naprawa przestaje mieć sens. Właśnie to rozkładam tutaj na proste, praktyczne części, bez zbędnej teorii.
W tym tekście rozbieram temat na praktyczne części: co to za element, jak przełącza prąd w czasie obrotu, gdzie najczęściej pracuje, po czym rozpoznać zużycie i kiedy naprawa ma jeszcze sens. Dorzucam też porównanie z napędem bezszczotkowym, bo to dziś najczęstszy punkt odniesienia przy wyborze urządzenia.
Jeżeli urządzenie zaczyna iskrzyć, tracić moc albo pracuje głośniej niż zwykle, sama definicja niewiele pomoże. Liczy się szybka diagnoza, bo w takich układach drobna usterka potrafi przejść w uszkodzenie całego wirnika albo niepotrzebnie skrócić życie szczotek.
Najkrótsza wersja dla zapracowanych czytelników
- To mechaniczny przełącznik w maszynie elektrycznej, który zmienia połączenia uzwojeń wirnika podczas obrotu.
- Jego zadaniem jest utrzymanie momentu obrotowego w tym samym kierunku mimo ruchu wirnika.
- Najczęściej spotyka się go w silnikach szczotkowych, elektronarzędziach, starszych wentylatorach, wycieraczkach i małych napędach.
- Typowe objawy zużycia to iskrzenie, spadek mocy, nierówna praca, zapach przegrzania i pył węglowy.
- Przy lekkich zabrudzeniach pomaga czyszczenie i kontrola szczotek, ale przy przypaleniach lub rowkach zwykle lepsza jest naprawa serwisowa.
- W urządzeniach pracujących długo i intensywnie coraz częściej wygrywa napęd bezszczotkowy, bo wymaga mniej obsługi.

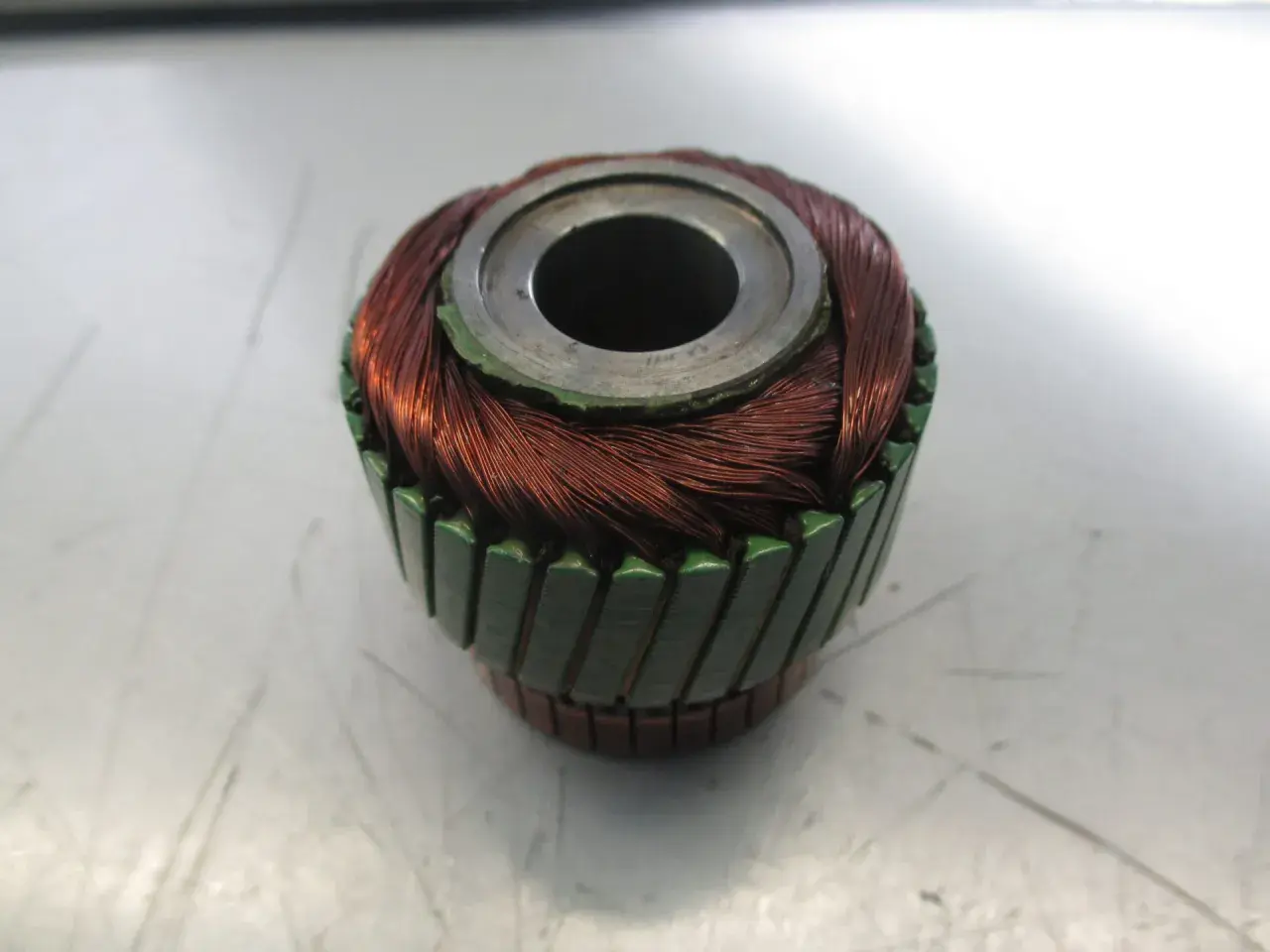

Jak działa ten element w silniku prądu stałego
Najprościej mówiąc, chodzi o przełączanie prądu w odpowiednim momencie obrotu wirnika. Szczotki węglowe dociskają się do miedzianych lameli, a obracający się zespół zmienia połączenie pomiędzy uzwojeniami tak, by pole magnetyczne nadal „ciągnęło” wirnik w tę samą stronę. Ten proces nazywa się komutacją.
Bez takiego przełączania moment obrotowy zacząłby słabnąć albo zmieniałby kierunek razem z ruchem uzwojeń. W praktyce oznaczałoby to szarpanie, spadek sprawności i dużo gorszą kulturę pracy. Dlatego ten element nie jest dodatkiem, tylko częścią, od której zależy samo działanie maszyny.
W nowoczesnych napędach całą logikę przełączania potrafi przejąć elektronika, ale w klasycznym rozwiązaniu robi to właśnie układ szczotkowy i segmentowany pierścień. To ważne rozróżnienie, bo pozwala od razu zrozumieć, dlaczego jedne urządzenia wymagają regularnego serwisu, a inne pracują latami bez wymiany elementów stykowych.
Od tej podstawy łatwo przejść do pytania praktycznego: gdzie taki układ w ogóle jeszcze spotykamy i kiedy ma to sens.
Gdzie spotkasz go najczęściej
W codziennej pracy najczęściej trafiam na niego w urządzeniach, w których liczy się prostota, niski koszt albo duży moment rozruchowy. To przede wszystkim silniki szczotkowe w elektronarzędziach, starszych odkurzaczach, wycieraczkach samochodowych, rozrusznikach, małych pompach, mieszadłach oraz w części wentylatorów i napędów pomocniczych.
W instalacjach technicznych, które obsługują ogrzewanie, wentylację czy automatykę budynkową, takie rozwiązanie pojawia się dziś rzadziej niż kiedyś. W wielu nowych urządzeniach producentom bardziej opłaca się zastosować napęd bezszczotkowy, bo daje mniejsze straty i mniej punktów serwisowych. Mimo to starsze kotłownie, warsztaty i budynki po modernizacji nadal pełne są silników z klasycznym układem stykowym.
- Elektronarzędzia zwykle korzystają z niego dlatego, że łatwo uzyskać wysoki moment przy starcie.
- W aucie spotyka się go tam, gdzie potrzebny jest prosty, odporny na warunki pracy napęd pomocniczy.
- W prostych pompach i wentylatorach decyduje często cena oraz dostępność części zamiennych.
To właśnie w tych urządzeniach najłatwiej zauważyć, kiedy coś zaczyna działać gorzej niż powinno, więc naturalnie przechodzę do objawów zużycia.
Po czym poznasz zużycie albo uszkodzenie
W materiałach SEP dotyczących sprawdzania elektronarzędzi regularnie pojawiają się te same ostrzeżenia: nadmierne iskrzenie, przegrzanie, zużyte szczotki i ślady nadpaleń. To nie są drobiazgi kosmetyczne. Jeśli ten zespół zaczyna pracować źle, zwykle psuje też resztę napędu.
| Objaw | Co zwykle oznacza | Jak reaguję w praktyce |
|---|---|---|
| Iskrzenie widoczne cały czas | Zużyte szczotki, zabrudzona powierzchnia lub nierówny styk | Zatrzymuję urządzenie i sprawdzam stan styków oraz docisk szczotek |
| Spadek mocy i nierówna praca | Przerwany kontakt, zabrudzenie, miejscowe przypalenia | Oceniam, czy wystarczy czyszczenie, czy potrzebna jest wymiana części |
| Zapach spalenizny | Przegrzanie albo zbyt duży opór na styku | Nie pracuję dalej, bo ryzyko pogłębienia uszkodzenia jest wysokie |
| Pył węglowy wewnątrz obudowy | Naturalne zużycie szczotek, ale też sygnał, że układ wymaga kontroli | Dokładnie czyściłbym wnętrze i sprawdzał tor prowadzenia szczotek |

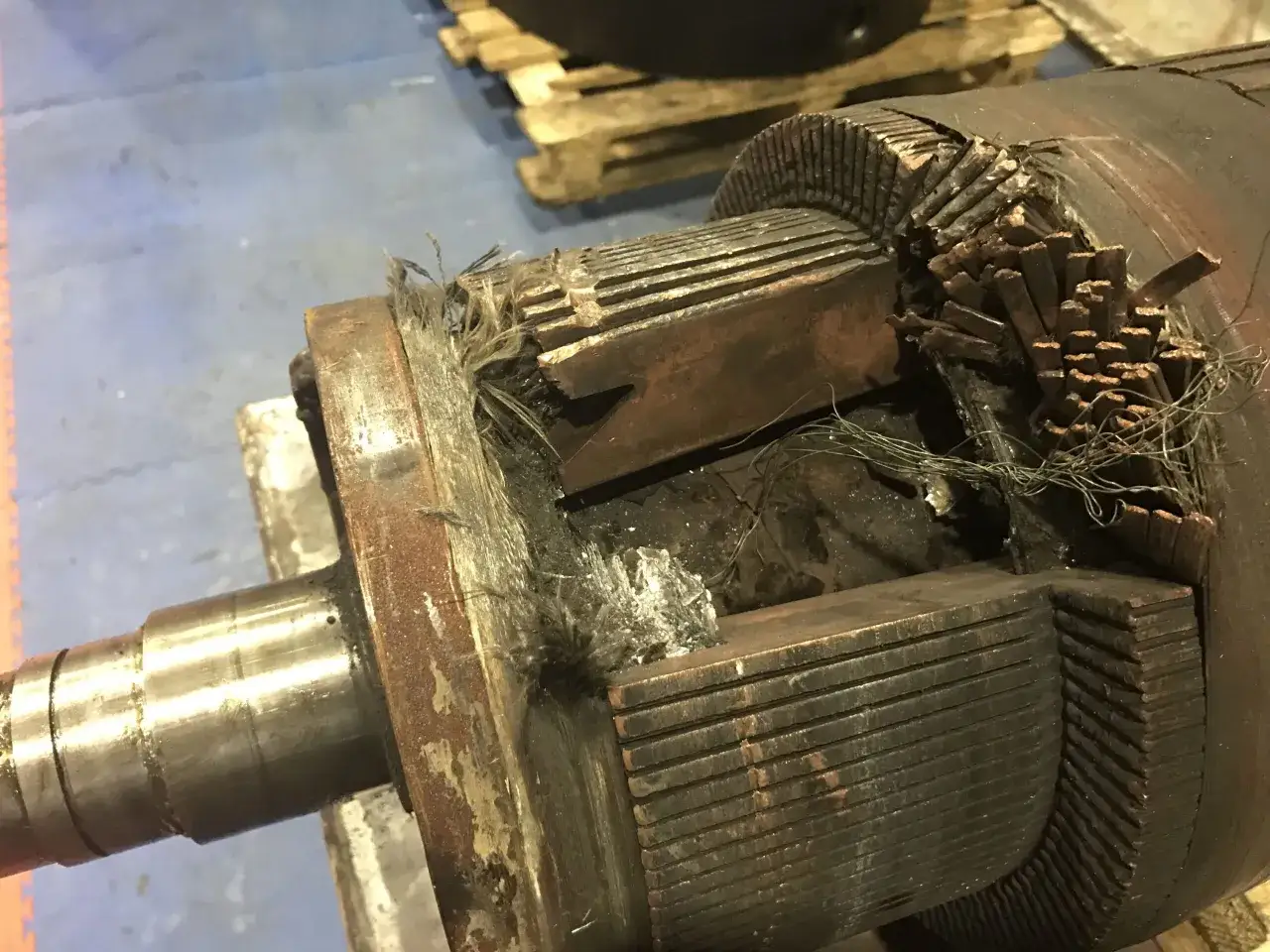

| Nierówny, porysowany pierścień | Mechaniczne zużycie lameli lub ich przegrzanie | Rozważam serwis wirnika, a przy głębokich uszkodzeniach wymianę całego zespołu |
Jedna ważna uwaga: niewielkie, krótkie iskrzenie przy rozruchu nie musi oznaczać awarii. Problem zaczyna się wtedy, gdy łuk jest wyraźny, ciągły, a urządzenie szybko się grzeje albo traci obroty. Taki objaw nie znika sam i zwykle tylko narasta.
Skoro już widać, co się psuje, warto przejść do tego, co da się zrobić bez zbędnego ryzyka.
Jak go czyścić i kiedy serwis ma większy sens
Przy prostym zabrudzeniu trzymam się jednej zasady: najpierw diagnostyka, potem czyszczenie. Urządzenie trzeba odłączyć od zasilania, rozebrać zgodnie z instrukcją i usunąć pył pędzelkiem lub odkurzaczem, bez agresywnego skrobania i bez przypadkowego wyginania szczotek. Tłuste środki czyszczące zwykle robią więcej szkody niż pożytku, bo zostawiają film na stykach.
- Sprawdzam, czy szczotki przesuwają się swobodnie i czy sprężyny dociskają je równomiernie.
- Oglądam powierzchnię pierścienia pod kątem rowków, przypaleń i przebarwień.
- Patrzę na pył węglowy w obudowie, bo jego ilość często dużo mówi o tempie zużycia.
- Jeśli widać głębokie uszkodzenia, nie próbuję „uratować” napędu na siłę.
W praktyce naprawa sensowna jest wtedy, gdy problem ogranicza się do szczotek, zabrudzenia albo lekkiego zużycia styku. Gdy pojawiają się luźne segmenty, mocne przypalenia, wyraźne bicie albo podejrzenie zwarcia zwojowego, taniej i bezpieczniej bywa zlecić regenerację wirnika albo wymienić cały moduł napędowy.
To prowadzi prosto do kolejnego pytania: czy w ogóle warto wybierać klasyczny układ, skoro alternatywa jest coraz bardziej popularna.
Komutacja mechaniczna a napęd bezszczotkowy
Tu różnica jest prosta, ale ma duże konsekwencje. W klasycznym napędzie przełączanie odbywa się mechanicznie, a w bezszczotkowym robi to elektronika sterująca. Dla użytkownika oznacza to inne koszty, inną obsługę i inną trwałość.
| Cecha | Układ szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Obsługa | Wymaga kontroli szczotek i styków | Zwykle mniej czynności serwisowych |
| Sprawność | Niższa przez tarcie i straty na styku | Na ogół wyższa |
| Hałas i iskry | Częściej występują | Zwykle znacznie mniejsze |
| Koszt zakupu | Często niższy | Zazwyczaj wyższy |
| Sterowanie | Prostsze | Bardziej zależne od elektroniki |
| Najlepsze zastosowanie | Proste, tańsze urządzenia używane okresowo | Sprzęt pracujący długo, cicho i energooszczędnie |
W napędach do wentylacji, pomp czy automatyki budynkowej coraz częściej wygrywa wersja bezszczotkowa, bo niższe straty i mniejsza liczba części zużywalnych mają znaczenie większe niż sama cena startowa. Z kolei w narzędziach używanych okazjonalnie prosty silnik szczotkowy nadal bywa rozsądnym wyborem, bo łatwiej go zrozumieć, naprawić i taniej kupić.
Jeśli patrzę na takie rozwiązanie z perspektywy eksploatacji, nie pytam najpierw, co jest nowocześniejsze. Pytam, co ma dłużej pracować, w jakim środowisku i kto będzie to serwisował.
Co sprawdzam przed zakupem albo naprawą
Przy wyborze urządzenia nie zatrzymuję się na samej mocy z tabliczki znamionowej. Dużo ważniejsze jest to, jak często napęd będzie pracował, czy ma startować pod obciążeniem, czy będzie narażony na pył i wilgoć oraz czy części zamienne są łatwo dostępne. To są pytania, które szybko odróżniają dobry zakup od pozornie taniego.
- Jeśli sprzęt ma działać długo i bez przerw, patrzę na sprawność i chłodzenie.
- Jeśli ma pracować w pyłu lub w wysokiej temperaturze, zwracam uwagę na kulturę pracy styków i dostęp do serwisu.
- Jeśli producent nie przewiduje łatwej wymiany szczotek, sprawdzam, czy naprawa nie będzie droższa od nowego urządzenia.
- Jeśli chodzi o elementy pracujące w instalacjach domowych, preferuję rozwiązania o mniejszym serwisie, nawet kosztem wyższej ceny startowej.
W praktyce różnica między dobrym a słabym wyborem nie polega na tym, czy dany napęd ma efektownie brzmiącą nazwę. Liczy się to, czy jego konstrukcja pasuje do warunków pracy. Właśnie dlatego w nowoczesnych systemach ogrzewania, wentylacji i automatyki coraz częściej wygrywają napędy bezszczotkowe, a klasyczny układ zostaje tam, gdzie prostota nadal ma przewagę.
Co z tego wynika w praktyce przy ocenie stanu napędu
Gdybym miał sprowadzić temat do jednej roboczej reguły, powiedziałbym tak: lekki pył i umiarkowane ślady pracy są normalne, ale mocne iskrzenie, przegrzanie i spadek mocy wymagają reakcji od razu. W takim układzie odkładanie decyzji zwykle kończy się droższą naprawą.
Najrozsądniej traktuję ten element jak część eksploatacyjną, nie jak detal, który „powinien działać wiecznie”. Jeśli układ pracuje czysto, szczotki mają dobry docisk, a powierzchnia stykowa jest równa, urządzenie potrafi jeszcze długo pracować bez problemów. Jeśli jednak widać głębokie rowki, nadpalenia albo słyszę wyraźną zmianę dźwięku pracy, nie szukam półśrodków.
W takich sytuacjach najwięcej daje szybka, chłodna ocena: co da się wyczyścić, co trzeba wymienić, a co lepiej od razu oddać do serwisu. To oszczędza czas, pieniądze i sam napęd, który najczęściej psuje się właśnie wtedy, gdy próbuje się go jeszcze „dociągnąć” bez kontroli.
