Dobrze zaprojektowany uziom fundamentowy potrafi zrobić dla bezpieczeństwa instalacji więcej niż wiele droższych dodatków montowanych później. W tym tekście wyjaśniam, kiedy taki układ rzeczywiście ma sens, jak go wykonać w ławie lub płycie, z jakich materiałów korzystać i gdzie najczęściej pojawiają się błędy. To ważne zwłaszcza w domach z fotowoltaiką, pompą ciepła i rozbudowaną elektroniką, bo tu nie chodzi o teorię, tylko o stabilne uziemienie na lata.
Fundament może być bardzo dobrym uziemieniem, ale tylko przy dobrym kontakcie z gruntem i poprawnych połączeniach
- Najlepsze efekty daje fundament wylewany bez pełnej izolacji od gruntu, z zachowaną ciągłością elektryczną.
- Połączenia ze zbrojeniem wykonuje się gęsto, zwykle co nie więcej niż 2 m, a duże obiekty wymagają dodatkowych połączeń poprzecznych.
- Jeżeli fundament jest odcięty przez EPS, XPS, białą wannę albo grubą hydroizolację, sam układ w betonie zwykle nie wystarczy.
- Na wyprowadzenia do gruntu lepiej wybierać miedź, stal pomiedziowaną albo nierdzewną niż ocynk, który połączeń z ziemią nie lubi.
- Największą różnicę robi nie sama koncepcja, tylko jakość detali i pomiar po wykonaniu.
Co daje uziemienie w fundamencie
Z praktycznego punktu widzenia chodzi o trzy rzeczy: wyrównanie potencjałów, ochronę przeciwporażeniową i lepszy punkt odniesienia dla instalacji odgromowej oraz ochronników przepięć. Wyrównanie potencjałów oznacza po prostu ograniczenie różnic napięć między metalowymi elementami budynku, więc przy awarii albo wyładowaniu wszystko zachowuje się bardziej przewidywalnie.
Ja patrzę na ten temat szerzej niż tylko przez pryzmat samej elektryki. W nowych domach z PV, pompą ciepła, automatyką i elektroniką sterującą stabilne uziemienie naprawdę ułatwia życie, bo zmniejsza ryzyko problemów z zakłóceniami, przepięciami i przypadkowymi napięciami na metalowych częściach.
W Polsce punkt odniesienia dają warunki techniczne oraz normy PN-HD 60364-5-54 i PN-EN 62305-3, ale w praktyce liczy się nie tylko zgodność na papierze. Liczy się też to, czy po zalaniu betonu układ nadal będzie miał ciągłość, trwałość i realny kontakt z gruntem przez dekady, a właśnie od tego zależy sens całego rozwiązania.
Kiedy fundament wystarczy, a kiedy nie
Nie każdy fundament nadaje się do tego samego scenariusza. Ja rozdzielam te przypadki bardzo prosto: albo fundament daje dobry kontakt z gruntem, albo jest częściowo od niego odcięty, albo został praktycznie odizolowany i wtedy trzeba go traktować tylko jako część większego układu.

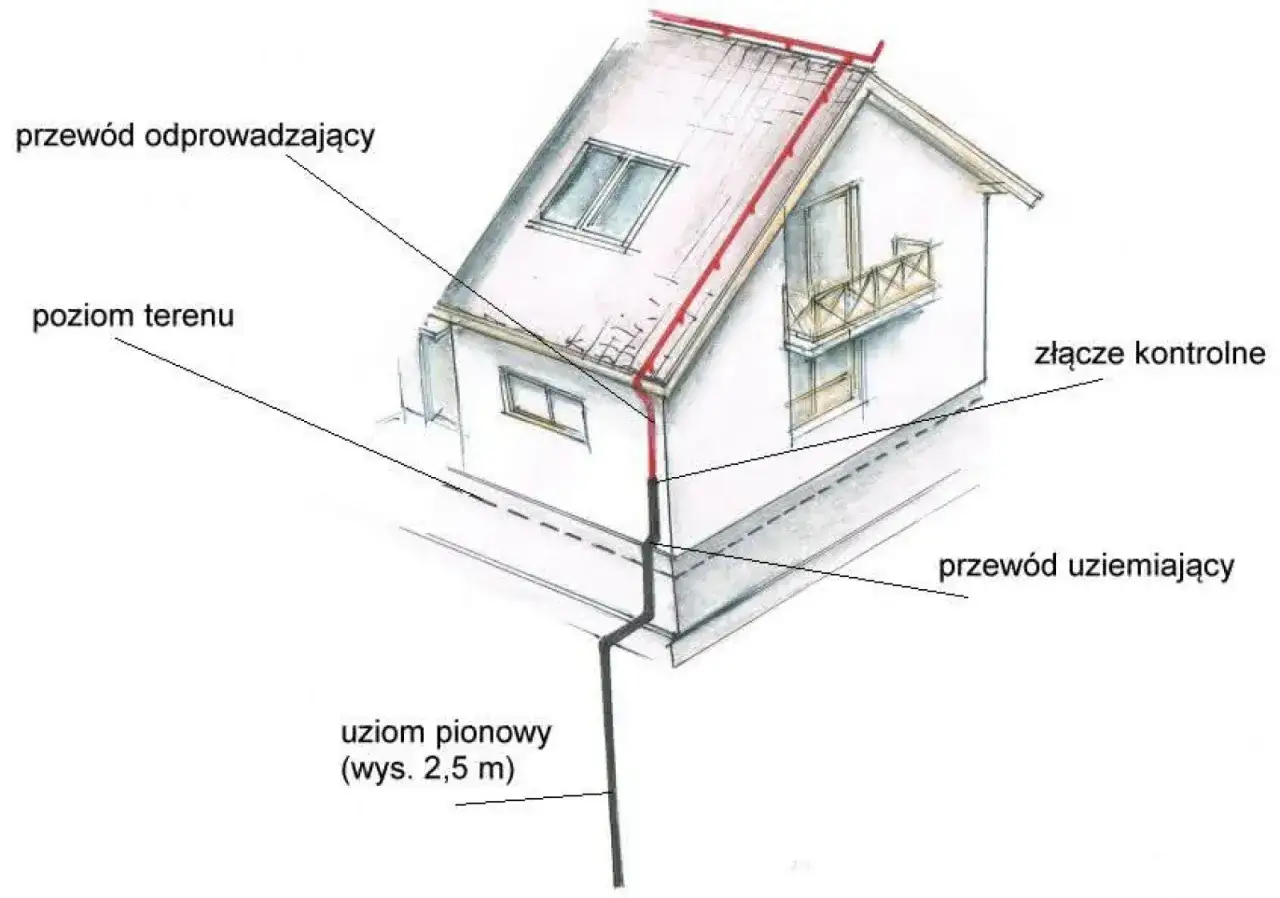

| Sytuacja | Ocena | Co robię w praktyce |
|---|---|---|
| Ławy wylewane bez pełnej izolacji od gruntu | Zwykle bardzo dobra baza | Oparta na fundamencie instalacja ma sens, ale musi być dobrze połączona z GSU |
| Częściowa folia lub izolacja tylko na wybranych płaszczyznach | Może działać, ale wymaga oceny | Sprawdzam, czy kontakt z gruntem nie został osłabiony na tyle, że parametry przestaną być stabilne |
| EPS, XPS, biała wanna, gruba hydroizolacja | Sam fundament zwykle nie wystarczy | Dodaję otok, piony albo układ mieszany i traktuję fundament bardziej jako element wyrównania potencjałów |
| Zabudowa szeregowa lub kilka segmentów | Każda część wymaga osobnego podejścia | Robię oddzielny pierścień dla każdej jednostki, zamiast liczyć na wspólny „skrót” |
Najwięcej błędów rodzi się wtedy, gdy ktoś zakłada, że beton załatwia sprawę sam. Beton pomaga, ale nie naprawi sytuacji, w której fundament jest odcięty od gruntu albo podzielony dylatacjami bez odpowiedniego obejścia, więc dalej pokazuję, jak to rozwiązać na etapie wykonania.
Jak wykonać to poprawnie przed zalaniem betonu
Ja traktuję uziom fundamentowy jako bazę całego systemu, a nie jako element do odhaczenia. Jeśli ma działać przez kilkadziesiąt lat, trzeba zaplanować go jeszcze przed zbrojeniem i wylaniem mieszanki, bo później poprawki są już tylko kosztowne i mało eleganckie.
- Układam zamknięty pierścień przy zewnętrznej krawędzi płyty albo ław fundamentowych.
- Łączę przewód ze zbrojeniem w odstępach nie większych niż 2 m.
- W większych płytach dodaję połączenia poprzeczne, tak aby oczka siatki nie przekraczały 20 x 20 m.
- Nie prowadzę uziemienia przez dylatacje; zamiast tego robię obejście lub elastyczne połączenie.
- Dbam o to, by przewód był otoczony betonem z każdej strony warstwą o grubości co najmniej 5 cm.

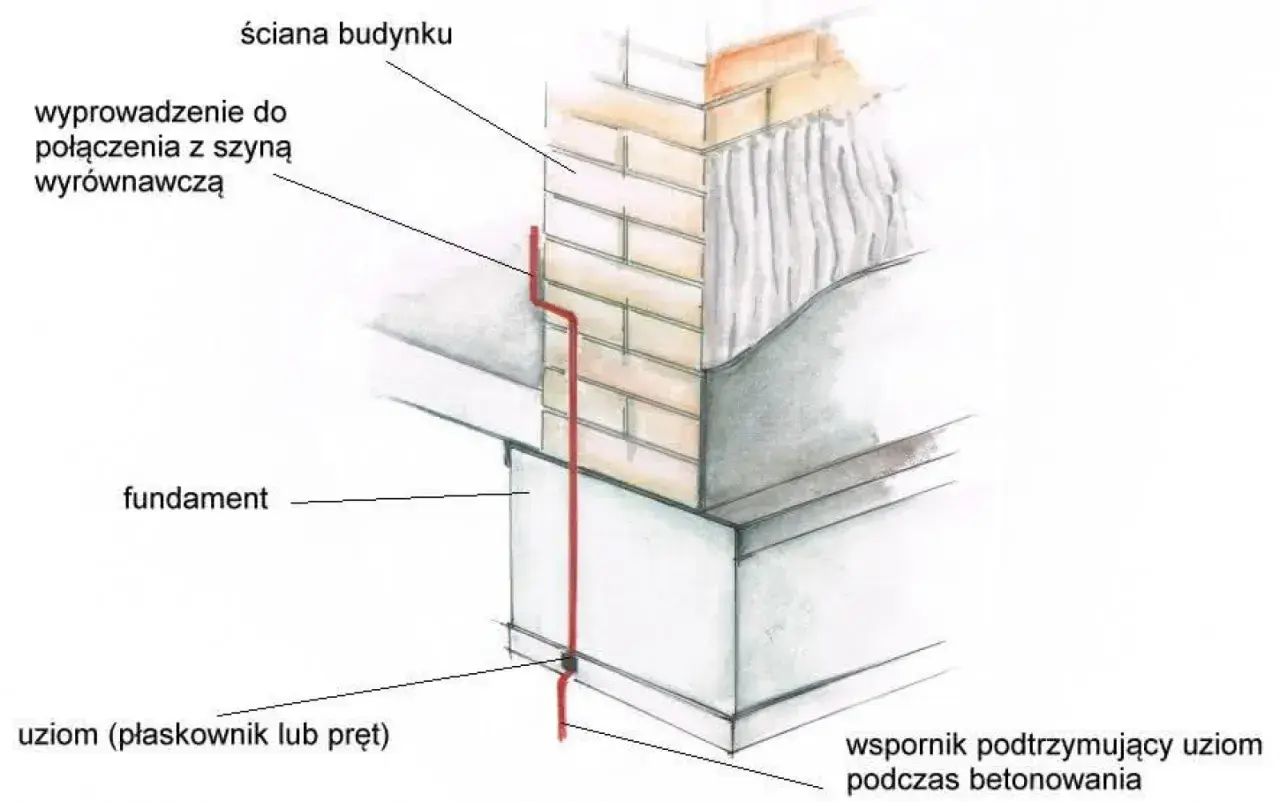

- Wyprowadzam wypust do GSU, a jeśli obiekt tego wymaga, także do zewnętrznej instalacji odgromowej.
- Robię dokumentację zdjęciową i sprawdzam ciągłość przed zasłonięciem wszystkiego betonem.
W praktyce ważny jest też sposób ułożenia przewodu. Przy dobrze zagęszczanym betonie płaskownik można prowadzić płasko, ale bez wibracji bezpieczniej jest ustawić go na sztorc, żeby beton równomiernie otoczył metal i nie zostawił pustek powietrznych. To drobny detal, ale z takich detali składa się trwałość całego układu.
Jakie materiały i połączenia wytrzymują lata
Najczęściej wygrywa nie „najdroższy” materiał, tylko ten, który pasuje do środowiska pracy. Elementy całkowicie zalane w betonie mogą być wykonane ze stali czarnej, bo otulina betonowa dobrze je chroni, ale gdy przewód wychodzi z fundamentu do gruntu, zaczyna działać już inna logika: wilgoć, korozja galwaniczna i kontakt z różnymi metalami.
| Element | Co wybieram | Czego unikam |
|---|---|---|
| Część zatopiona w betonie | Stal czarna, zbrojenie, bednarka dobrana do projektu | Luzem położone połączenia i przypadkowe punkty styku |
| Wyprowadzenia do gruntu | Miedź, stal pomiedziowana albo stal nierdzewna | Ocynkowanej stali łączonej bezpośrednio z elementami stalowymi w betonie |
| Połączenie ze zbrojeniem | Spawanie albo zaciski dopuszczone do takich zastosowań | Samego drutu wiązałkowego jako „pełnoprawnego” połączenia |
| Miejsca narażone na wilgoć i ziemię | Elementy odporne na korozję i zgodne materiałowo | Mieszania metali bez sprawdzenia ryzyka korozji galwanicznej |
Najczęściej oszczędza się właśnie na wyprowadzeniach, a nie na samym betonie. I to jest zły kierunek, bo część ukryta w fundamencie zwykle przeżyje bardzo długo, natomiast błędnie dobrany odcinek w ziemi potrafi podać się korozji znacznie szybciej niż zakładał projekt.
Najczęstsze błędy na budowie
W tej części nie będę owijał w bawełnę, bo to właśnie tu zwykle ginie cały sens dobrze zaplanowanego układu. Najdroższy błąd to taki, którego nie widać po zasypaniu fundamentu, a później wychodzi dopiero w protokole albo, gorzej, przy awarii instalacji.
- Łączenie tylko drutem wiązałkowym - daje pozór połączenia, ale nie gwarantuje pewnej ciągłości elektrycznej na lata.
- Przecięcie dylatacji bez obejścia - ruch konstrukcji może przerwać ciągłość uziemienia.
- Wyprowadzenie z ocynkowanej stali do gruntu - przy kontakcie ze stalą w betonie przyspiesza korozję i skraca trwałość.
- Zbyt mała liczba punktów połączenia ze zbrojeniem - wtedy cały układ zależy od kilku przypadkowych miejsc styku.
- Brak dodatkowego otoku przy EPS, XPS albo białej wannie - fundament jest odcięty od gruntu i sam nie zapewnia tego, czego oczekuje projekt.
- Brak pomiaru i dokumentacji - po zalaniu nikt nie potwierdza, że układ działa zgodnie z założeniami.
Właśnie dlatego nie lubię podejścia „zróbmy to na oko”. W elektryce to rzadko się opłaca, a przy uziemieniu kończy się albo poprawkami, albo niepewną instalacją, której nikt później nie chce brać na siebie.
Ile to kosztuje i co sprawdzić przy odbiorze
Koszt zależy głównie od materiału, liczby wyprowadzeń, wielkości fundamentu i tego, czy trzeba dorabiać dodatkowy otok lub piony. Sama bednarka nie jest zwykle największym kosztem, choć różnica między wersją ocynkowaną i pomiedziowaną jest już bardzo wyraźna.
| Pozycja | Orientacyjny koszt |
|---|---|
| Bednarka ocynkowana 30 x 4, krąg około 25 kg | około 230-320 zł |
| Bednarka pomiedziowana 30 x 4 | zwykle ponad 1100 zł |
| Pomiar rezystancji uziemienia | od około 66 zł za punkt |
| Pełny pomiar i protokół dla domu jednorodzinnego | najczęściej około 400-1000 zł |
W praktyce patrzę na koszt całości szerzej niż tylko na materiał. Jeśli fundament jest prosty, układ bywa relatywnie tani. Jeśli trzeba dodawać obejścia, piony, dodatkowe otoki albo poprawiać kontakt z gruntem, budżet rośnie, ale nadal zwykle jest to rozsądniejsza droga niż późniejsze kucie i ratowanie instalacji po zakończeniu stanu surowego.
Przy odbiorze sprawdzam przede wszystkim ciągłość, miejsce wyprowadzenia do GSU, poprawność połączeń i to, czy pomiary są spójne z projektem. Nie szukam jednej magicznej liczby dla wszystkich budynków, bo jej po prostu nie ma; ważniejsze jest to, czy układ spełnia wymagania konkretnego obiektu i czy da się to potwierdzić protokołem.
Co ustalić zanim beton trafi do szalunku
Jeżeli mam wskazać jeden moment, w którym decyduje się powodzenie całego tematu, to jest to etap przed betonowaniem. Wtedy da się jeszcze spokojnie ustalić przebieg przewodów, miejsca wyprowadzeń, połączenia ze zbrojeniem i sposób obejścia dylatacji, zamiast później prowadzić nerwowe poprawki.
- czy fundament ma realny kontakt z gruntem,
- czy izolacje nie odcinają go od ziemi,
- gdzie będzie wyprowadzenie do GSU i ewentualnie do instalacji odgromowej,
- czy połączenia ze zbrojeniem są wykonane wystarczająco gęsto,
- czy przewidziano zdjęcia i pomiar ciągłości przed zalaniem,
- czy przy EPS, XPS albo białej wannie zaplanowano dodatkowy otok lub piony.
Z mojego doświadczenia to właśnie ta rozmowa między projektantem, elektrykiem i ekipą fundamentową robi największą różnicę. Jedna godzina dobrego planu przed wylaniem betonu oszczędza później dużo więcej czasu, pieniędzy i niepotrzebnych kompromisów.
