Wewnętrzna linia zasilająca to fragment instalacji, od którego zaczyna się realna niezawodność zasilania w budynku. W praktyce chodzi o WLZ, czyli odcinek między złączem a instalacją odbiorczą, który decyduje o tym, czy energia dotrze do rozdzielnicy bez niepotrzebnych strat, przegrzewania i problemów przy większym poborze mocy. W tym tekście wyjaśniam, czym jest ta linia, kto za nią odpowiada, jak ją dobierać i kiedy modernizacja staje się konieczna, zwłaszcza gdy w grę wchodzą urządzenia o dużym zapotrzebowaniu na prąd.
Najważniejsze informacje o linii zasilającej w skrócie
- To odcinek instalacji łączący złącze z rozdzielnicą lub układem pomiarowym, czyli element przedlicznikowy.
- W domu jednorodzinnym odpowiada za nią zwykle właściciel lub inwestor, a w budynku wielolokalowym najczęściej administrator albo zarządca.
- O doborze decydują przede wszystkim moc, długość trasy, sposób prowadzenia i spadek napięcia, a nie sama zasada „im grubszy, tym lepszy”.
- Najczęstsze problemy to przegrzewanie połączeń, zbyt duże spadki napięcia i niedoszacowanie przyszłego obciążenia.
- Przy fotowoltaice, pompie ciepła czy ładowarce do auta ta część instalacji często wymaga ponownej oceny, nawet jeśli wcześniej działała bez zarzutu.

Co to jest wewnętrzna linia zasilająca i gdzie przebiega

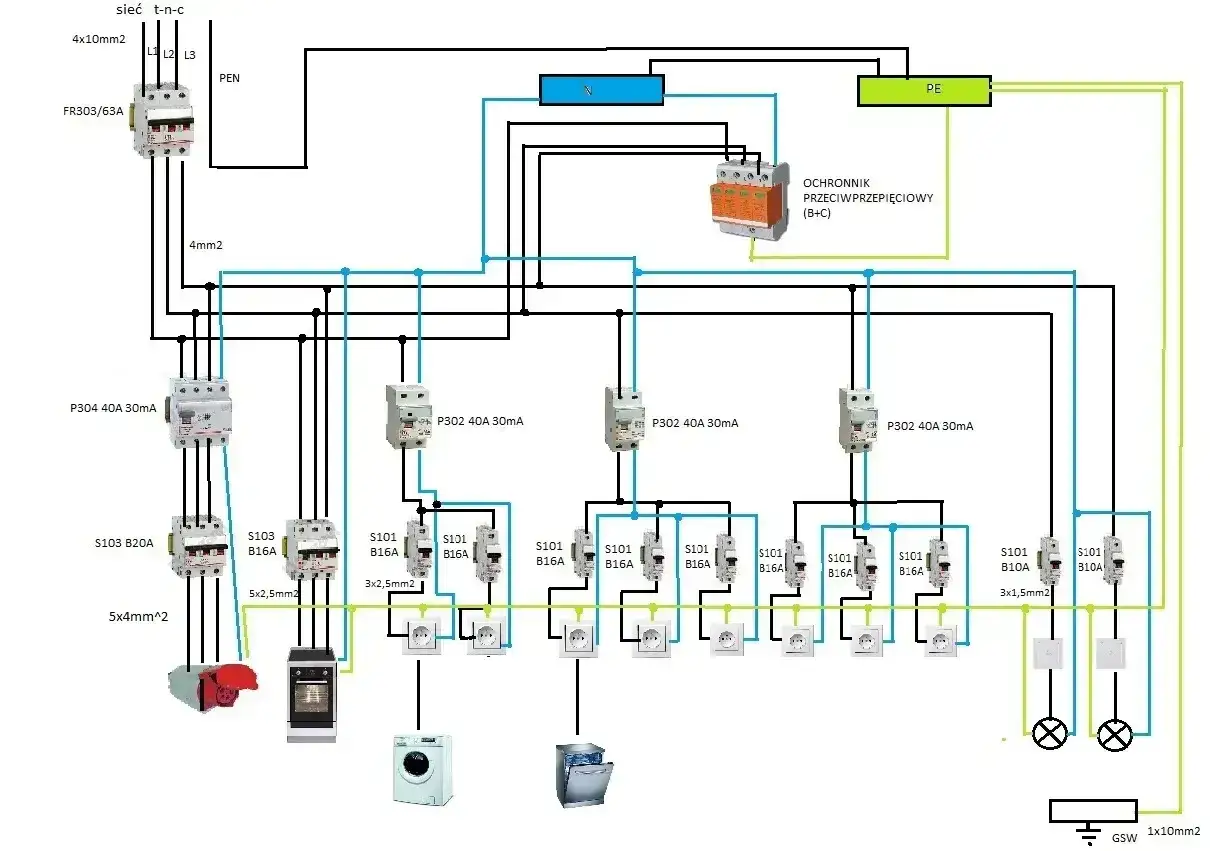

To nie jest zwykły przewód „od licznika do skrzynki”. Ta linia łączy złącze z instalacją odbiorczą budynku albo lokalu i pracuje po stronie energii, która jeszcze nie jest rozliczana przez licznik. W domu jednorodzinnym prowadzi od złącza do rozdzielnicy głównej, a w budynku wielorodzinnym bywa częścią pionu zasilającego, z którego odchodzą odgałęzienia do mieszkań. Ja patrzę na nią jak na kręgosłup całego układu: jeśli jest źle zaprojektowana, problemy widać później w każdym odbiorniku.
W praktyce warto odróżnić ją od zwykłych obwodów końcowych. Ta linia nie zasila pojedynczych gniazdek ani lamp, tylko całe sekcje instalacji, dlatego jej awaria lub przeciążenie daje objawy w wielu miejscach jednocześnie. Gdy pojawiają się wahania napięcia, grzanie obudowy albo częste zadziałania zabezpieczeń, to właśnie tu zaczynam szukać przyczyny. Właśnie dlatego następny krok to ustalenie, kto za ten element odpowiada.
Kto odpowiada za tę linię i kiedy trzeba działać
TAURON Dystrybucja opisuje ten odcinek jako linię doprowadzającą energię od złącza do budynków lub lokali i wskazuje, że przygotowanie oraz podłączenie leży po stronie inwestora. W praktyce oznacza to, że nie jest to element, którym operator zajmuje się „z urzędu” w ramach zwykłej eksploatacji sieci.
W budynkach wielolokalowych Enea Operator podkreśla, że za ten fragment odpowiada administrator albo zarządca, a nie indywidualny lokator. To ważne, bo przy awarii, modernizacji albo zmianie mocy przyłączeniowej trzeba wiedzieć, kto zamawia prace, kto je odbiera i kto organizuje pomiary. Z doświadczenia wiem, że w tym miejscu najwięcej zamieszania robi nie technika, tylko błędne założenie, że „to chyba należy do zakładu energetycznego”.
Na interwencję nie warto czekać do momentu, aż przewód zacznie się wyraźnie nagrzewać. Sygnałem ostrzegawczym są także: migające światła przy większym obciążeniu, częste wyzwalanie zabezpieczeń, ślady przegrzania w rozdzielnicy, charakterystyczny zapach izolacji oraz widoczne starzenie osprzętu. Gdy to się pojawia, sensownie przejść od diagnozy właścicielskiej do oceny technicznej, bo następny temat brzmi już: jak taki odcinek dobrać poprawnie.
Jak dobrać przekrój, materiał i układ przewodów
Dobór nie sprowadza się do pytania „jaki kabel będzie najgrubszy”. Liczy się prąd roboczy, długość trasy, sposób prowadzenia, warunki otoczenia, liczba faz oraz przyszłe obciążenie. Jeżeli ktoś planuje wyłącznie bieżące potrzeby, a za rok dochodzi pompa ciepła albo wallbox, to później zwykle płaci drugi raz. Ja zawsze patrzę na cały bilans mocy, a nie tylko na dzisiejsze zużycie.
| Czynnik | Co oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Długość trasy | Im dalej od złącza do rozdzielnicy, tym większe ryzyko spadku napięcia | Przy dłuższych odcinkach często trzeba zwiększyć przekrój |
| Moc przyłączeniowa | Określa, jak duży prąd może płynąć przez linię | Zbyt mały przekrój grozi przegrzewaniem i wyłączaniem zabezpieczeń |
| Liczba faz | Jedna faza nadaje się do lżejszych obciążeń, trzy fazy lepiej rozkładają większy pobór | Wpływa na stabilność pracy urządzeń i równomierność obciążenia |
| Materiał przewodów | Miedź jest bardziej elastyczna projektowo, aluminium wymaga większej uwagi przy połączeniach | Decyduje o trwałości i jakości zacisków |
| Sposób prowadzenia | Inaczej zachowuje się kabel w ziemi, inaczej w pionie technicznym, a inaczej w ścianie | Zmienia warunki chłodzenia i obciążalność długotrwałą |
| Osprzęt i zaciski | Trzeba sprawdzić zgodność z rozdzielnicą, listwami zaciskowymi i złączem | Nie każdy element przyjmie dowolny przekrój przewodu |
W praktyce spotyka się rozwiązania od prostych układów jednofazowych po bardziej rozbudowane linie trójfazowe, a w starszych budynkach trzeba dodatkowo sprawdzić układ sieci. Skrót TN-C oznacza wspólny przewód ochronno-neutralny, a TN-C-S lub TN-S rozdziela funkcje ochronne i robocze w bardziej bezpieczny sposób. To nie jest detal z katalogu, tylko rzecz, która wpływa na ochronę przeciwporażeniową i sposób modernizacji całej instalacji.
Przy doborze nie ignoruję też zgodności z osprzętem. W standardach operatorów pojawiają się rozwiązania przystosowane do przekrojów do 35 mm², więc przy większych przewodach trzeba sprawdzić, czy złącze i listwy zaciskowe faktycznie to przyjmą. Gdy przekrój i osprzęt są już sensownie dobrane, dopiero wtedy można mówić o poprawnym wykonaniu prac.
Jak wygląda wykonanie lub wymiana w praktyce
Poprawna realizacja to nie samo „podciągnięcie kabla”. Najpierw trzeba znać warunki przyłączenia i planowane obciążenie, potem dobrać trasę, zabezpieczenia i osprzęt, a na końcu wykonać pomiary. To jedna z tych prac, w których porządek działań ma większe znaczenie niż tempo. Z mojego punktu widzenia pośpiech przy tej części instalacji prawie zawsze odbija się na bezpieczeństwie albo późniejszym serwisie.
- Najpierw analizuje się warunki przyłączenia, moc i obecny stan instalacji.
- Potem wyznacza się trasę prowadzenia przewodu i sprawdza dostęp do złącza, rozdzielnicy oraz ewentualnych przepustów.
- Następnie dobiera się kabel, końcówki, osłony i zabezpieczenia, które pasują do całego układu.
- Po montażu wykonuje się podłączenie do złącza i rozdzielnicy, a przewody porządkuje tak, by były dostępne do kontroli.
- Na końcu robi się pomiary ochronne i sprawdza, czy połączenia nie nagrzewają się pod obciążeniem.
W złączach kablowo-pomiarowych i podobnych punktach przyłączeniowych istotne są też rzeczy bardzo praktyczne: trwałe oznaczenia, rury osłonowe tam, gdzie przewód wychodzi z obudowy, oraz łatwy dostęp do elementów wymagających kontroli. To wszystko brzmi prozaicznie, ale właśnie te detale decydują o tym, czy instalacja będzie wygodna w serwisie za pięć lat, czy stanie się problemem już po pierwszym większym remoncie.
Typowe błędy są zaskakująco powtarzalne: zbyt mały przekrój, niedokręcone zaciski, brak miejsca na odprowadzenie ciepła, prowadzenie kabla w sposób utrudniający inspekcję i rezygnacja z pomiarów końcowych. Gdy chcę szybko ocenić jakość roboty, patrzę najpierw właśnie na to. A gdy w budynku pojawiają się nowe, mocne odbiorniki, trzeba pójść krok dalej i ocenić, czy stara linia w ogóle ma jeszcze sens.
Dlaczego ta linia ma znaczenie przy fotowoltaice, pompie ciepła i ładowarce
Nowoczesne urządzenia nie tylko zwiększają pobór energii, ale też zmieniają profil pracy instalacji. Pompa ciepła pobiera prąd długo i równomiernie, ładowarka samochodowa potrafi obciążyć układ przez wiele godzin, a fotowoltaika wymusza sprawdzenie, jak instalacja zachowuje się w obu kierunkach przepływu energii. To właśnie tutaj starsze budynki najczęściej pokazują swoje ograniczenia.
| Urządzenie | Co może ujawnić | Na co zwracam uwagę |
|---|---|---|
| Fotowoltaika | Nadmierny spadek napięcia i niewystarczający zapas w torze zasilania | Przekrój, zabezpieczenia, jakość połączeń i zgodność z układem pracy sieci |
| Pompa ciepła | Stałe, długie obciążenie, które szybko obnaża słabe punkty instalacji | Obciążalność przewodów, fazowanie i stan zabezpieczeń |
| Ładowarka do auta | Wysoki pobór mocy przez wiele godzin | Bilans mocy, równomierność faz i rezerwę na inne odbiorniki |
| Płyta indukcyjna | Szybki skok zapotrzebowania na prąd | Jakość połączeń, przekrój i poprawność zabezpieczeń nadprądowych |
Jeżeli planujesz kilka takich odbiorników naraz, sama wymiana jednego elementu rzadko rozwiązuje sprawę. Trzeba spojrzeć na całą drogę energii: od złącza, przez linię zasilającą, zabezpieczenia i rozdzielnicę, aż po obwody końcowe. Gdy ten układ jest policzony sensownie, instalacja przestaje być wąskim gardłem, a właśnie to daje najwięcej spokoju w codziennym użytkowaniu.
Zanim zamówisz modernizację, sprawdź te cztery rzeczy
Jeśli miałbym wskazać, od czego zacząć, to od czterech informacji: jaka jest obecna moc przyłączeniowa, gdzie biegnie przewód, jakie odbiorniki mają się pojawić w najbliższych latach i w jakim stanie jest rozdzielnica. Bez tego każdy kosztorys jest zgadywaniem, a zgadywanie w elektryce zwykle kończy się dopłatą lub poprawką.
- przygotuj warunki przyłączenia albo dane z dokumentacji technicznej;
- spisz planowane urządzenia o dużym poborze mocy;
- sprawdź długość trasy i miejsce prowadzenia przewodu;
- poproś o ocenę stanu zabezpieczeń, zacisków i rozdzielnicy;
- upewnij się, że po modernizacji będzie miejsce na przyszłą rozbudowę.
Najlepsze decyzje w tym obszarze zapadają wtedy, gdy patrzy się szerzej niż na sam kabel. Dobrze dobrana linia zasilająca, poprawne połączenia i sensownie ustawione zabezpieczenia dają więcej niż najtańsza szybka poprawka, bo po prostu eliminują źródło problemu, zanim zacznie ono wpływać na cały budynek.
