Wyłącznik różnicowoprądowy odcina zasilanie, gdy wykryje ucieczkę prądu z obwodu, a to ma znaczenie zarówno dla ochrony ludzi, jak i ograniczania ryzyka pożaru. W praktyce ten element rozdzielnicy decyduje o tym, czy drobna awaria kończy się tylko zadziałaniem zabezpieczenia, czy staje się realnym zagrożeniem. Poniżej wyjaśniam, jak działa, jaki typ wybrać do domu, fotowoltaiki czy pompy ciepła i jakie błędy najczęściej powodują niepotrzebne wyzwalanie.
Najważniejsze rzeczy, które warto zapamiętać
- Różnicówka chroni przed skutkami prądu upływu, ale nie zastępuje zabezpieczenia nadprądowego ani poprawnego uziemienia.
- W ochronie ludzi najczęściej stosuje się czułość 30 mA; wyższe wartości służą zwykle ochronie przeciwpożarowej albo selektywności.
- W domach najczęściej sprawdza się typ A, a przy falownikach, fotowoltaice i części ładowarek EV trzeba rozważyć typ B lub F.
- Częste wyzwalanie to często nie wada aparatu, tylko błąd w okablowaniu, wilgoć albo suma małych upływów z kilku urządzeń.
- Test przyciskiem kontrolnym warto robić regularnie, zgodnie z instrukcją producenta, a nie dopiero wtedy, gdy coś zaczyna szwankować.
Czym jest wyłącznik różnicowoprądowy i co naprawdę chroni
Wyłącznik różnicowoprądowy odcina zasilanie, gdy prąd „ucieka” z obwodu inną drogą niż przewód neutralny. W praktyce oznacza to ochronę przed porażeniem przy uszkodzonej izolacji, zawilgoceniu albo kontakcie z elementem pod napięciem, a przy większych upływach także ograniczenie ryzyka pożaru. To nie jest zamiennik wyłącznika nadprądowego ani dobrze wykonanego uziemienia.
Gdy patrzę na rozdzielnicę, traktuję to urządzenie jako warstwę bezpieczeństwa, która pracuje razem z bezpiecznikami, wyłącznikami nadprądowymi i poprawnie poprowadzonymi przewodami. Samo wyłączenie różnicowe nie rozwiązuje przeciążenia ani zwarcia, ale bardzo dobrze wychwytuje sytuacje, w których część prądu zaczyna znikać z układu.
To ważne rozróżnienie, bo od niego zależy dalszy dobór aparatury i sens instalacji w domu, warsztacie czy przy urządzeniach energooszczędnych. Następny krok to zrozumienie, dlaczego aparat reaguje tak szybko.
Jak działa i dlaczego reaguje szybciej niż zwykłe zabezpieczenie
W środku działa prosty pomysł: aparat porównuje prąd wpływający do obwodu z prądem wracającym. Jeśli pojawia się różnica większa niż dopuszczalna wartość, mechanizm wyzwala rozłączenie. To właśnie ta różnica decyduje o zadziałaniu, a nie sam poziom poboru energii.
Najczęściej w ochronie ludzi stosuje się 30 mA. W większych instalacjach spotyka się też wyższe wartości, na przykład 100 mA lub 300 mA, gdy celem jest raczej ograniczenie skutków pożarowych albo selektywna współpraca kilku stopni zabezpieczeń. W materiałach producentów, w tym Eaton, działanie sprowadza się właśnie do monitorowania prądu różnicowego i szybkiego przerwania obwodu po przekroczeniu progu.
Ważne jest też to, czego ten aparat nie robi. Nie chroni przed przeciążeniem ani zwarciem, więc w poprawnej rozdzielnicy zawsze pracuje razem z wyłącznikiem nadprądowym albo z aparatem łączącym obie funkcje. Ja sprawdzam dodatkowo przycisk testu, bo regularny test pokazuje, czy mechanizm nie zaciął się po latach pracy lub po wilgotnym sezonie.
Od tej mechaniki zależy też dobór typu, a to w nowoczesnych instalacjach robi większą różnicę, niż wielu osobom się wydaje.
Jakie typy spotkasz w praktyce
Wybór nie kończy się na samym napisie „różnicowoprądowy”. Liczy się też to, jaki rodzaj prądów upływu aparat potrafi wykryć. W domach z klasycznym wyposażeniem często wystarczy typ A, ale im więcej elektroniki, falowników i energooszczędnych napędów, tym bardziej trzeba patrzeć na charakter obciążeń. Legrand w opisach swoich aparatów podkreśla, że typ A wykrywa prądy sinusoidalne oraz pulsujące składowe stałe, dlatego tak często trafia do nowoczesnych instalacji domowych.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Prądy różnicowe sinusoidalne AC | Proste obwody bez zaawansowanej elektroniki | W nowych instalacjach bywa zbyt ograniczony, jeśli obciążenia są bardziej elektroniczne |
| A | Prądy sinusoidalne i pulsujące składowe DC | Większość domów, łazienki, kuchnie, gniazda ogólne | Nie zastępuje typu B tam, gdzie mogą pojawić się składowe stałe o większym znaczeniu |
| F | Prądy jak w typie A oraz wybrane układy z falownikami jednofazowymi | Pompy ciepła, klimatyzacja, część urządzeń z regulacją obrotów | Dobór warto sprawdzić w dokumentacji urządzenia, a nie tylko na podstawie nazwy sprzętu |
| B | Wszystkie typy prądów różnicowych, także gładkie DC | Fotowoltaika, ładowarki EV, UPS, napędy i instalacje z falownikami | To rozwiązanie bardziej specjalistyczne, ale często konieczne tam, gdzie elektronika mocy pracuje intensywnie |
Oprócz typu ważna bywa też charakterystyka czasowa. Aparat selektywny daje zwłokę, żeby nie wyłączać wszystkiego naraz w instalacji kaskadowej. To już jednak element projektu, a nie miejsce na przypadkowy wybór „bo akurat był na półce”.
Kiedy znam już typ, mogę sensownie dobrać czułość, prąd znamionowy i sposób podziału obwodów.

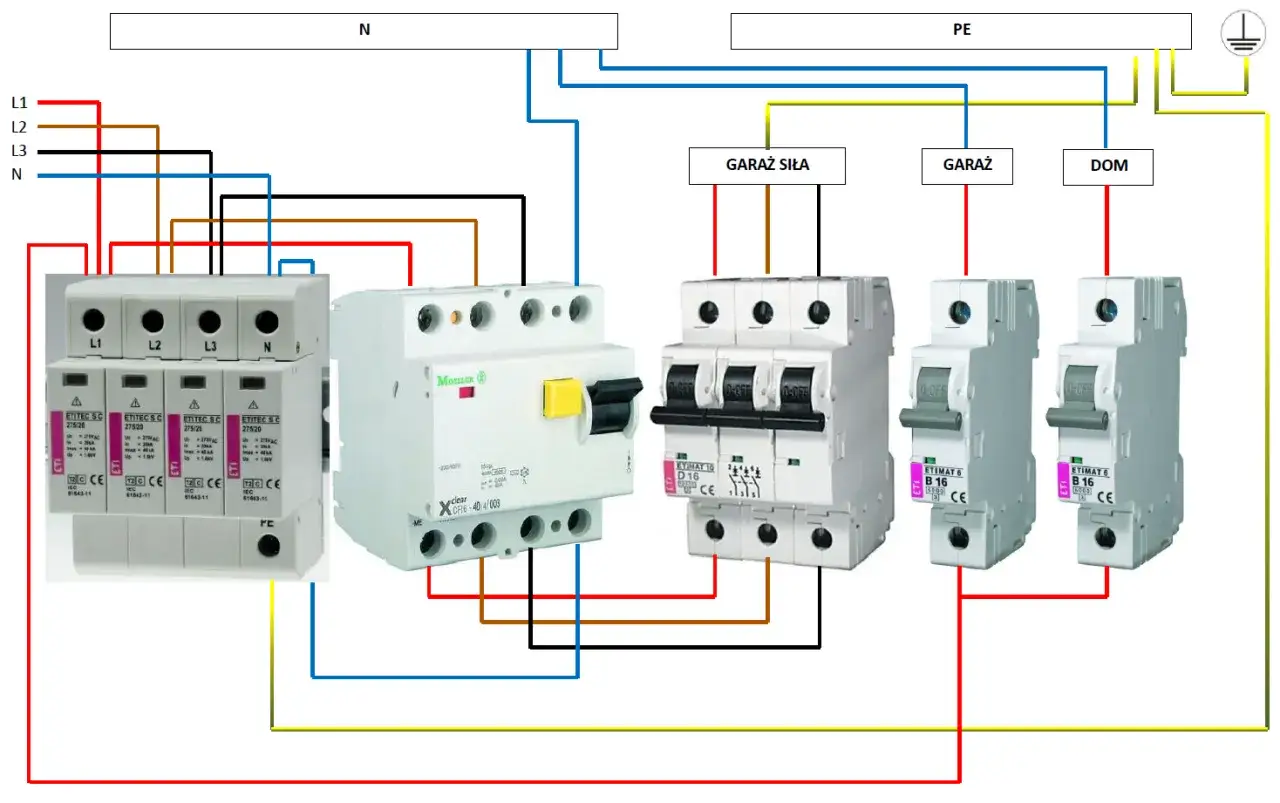

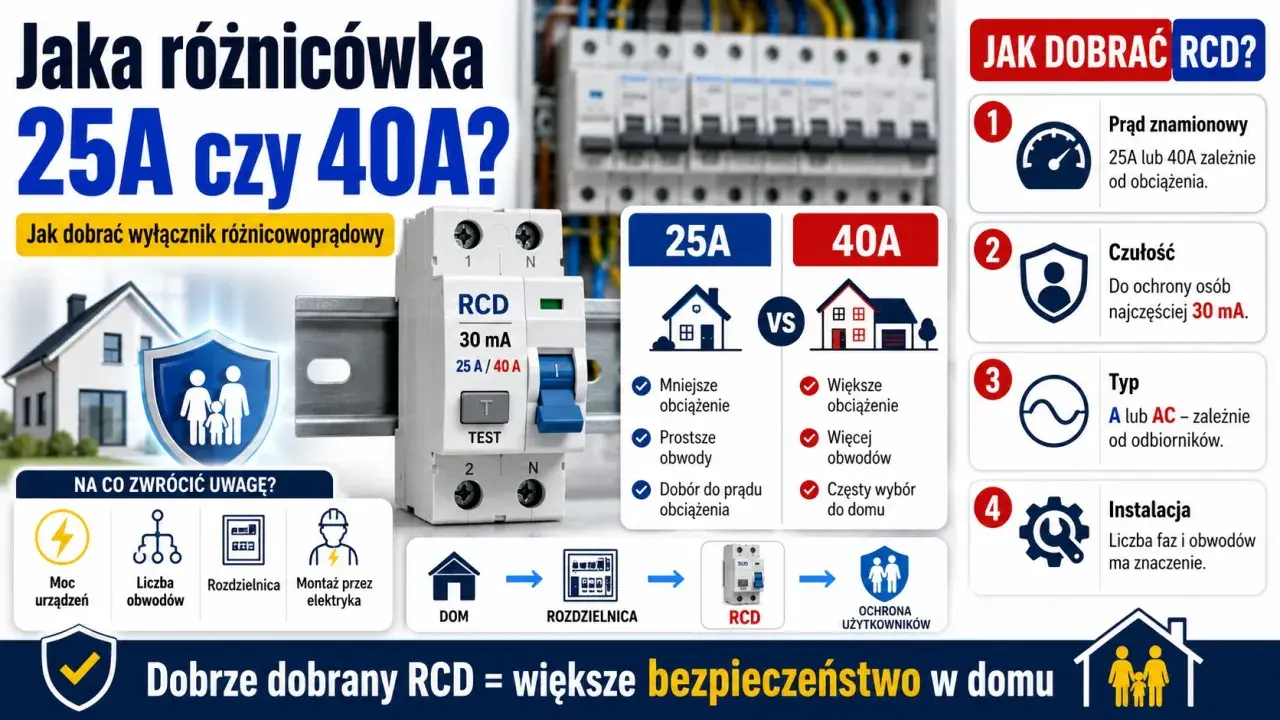

Jak dobrać urządzenie do domu, fotowoltaiki i pomp ciepła
Dobór zaczynam od trzech rzeczy: rodzaju odbiorników, liczby faz i tego, czy instalacja ma własne źródła energii albo elektronikę z falownikiem. W praktyce te trzy punkty są ważniejsze niż marka aparatu, bo zły typ zadziała gorzej nawet wtedy, gdy sam produkt jest porządny.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Mieszkanie lub dom bez elektroniki mocy | Typ A, czułość 30 mA, osobne obwody dla kuchni i łazienki | To najprostszy i najczęściej wystarczający wariant ochrony uzupełniającej |
| Pralka, zmywarka, kuchnia z elektroniką | Typ A, czasem osobny aparat dla pojedynczego obwodu | Ogranicza skutki zadziałania do jednego odbiornika i zmniejsza ryzyko wyłączenia całego mieszkania |
| Pompa ciepła lub klimatyzacja z falownikiem | Typ F albo rozwiązanie wskazane w dokumentacji | Napędy z elektroniką potrafią generować prądy upływu, z którymi zwykły układ nie zawsze radzi sobie stabilnie |
| Fotowoltaika, magazyn energii, UPS | Typ B lub układ zalecany przez producenta i projektanta | W tych instalacjach mogą pojawiać się składowe DC, których nie wolno ignorować |
| Ładowarka EV | Typ B albo typ A, jeśli wallbox ma własną detekcję 6 mA DC | Tu decyduje dokładnie sposób realizacji ochrony w samej ładowarce i jej instrukcja |
Jak podaje Eaton, typ B jest przeznaczony właśnie do układów z falownikami, ładowaniem EV i fotowoltaiką, czyli tam, gdzie mogą pojawiać się składowe stałe trudniejsze do obsługi przez prostsze aparaty. To dobry przykład na to, że sam napis „30 mA” nie mówi jeszcze wszystkiego o bezpieczeństwie całego układu.
Jeśli chcesz ograniczyć skutki jednego zadziałania, lepiej rozdzielić instalację na kilka aparatów albo zastosować RCBO, czyli połączenie ochrony różnicowej i nadprądowej w jednym module. W miejscach szczególnie ważnych, jak kuchnia techniczna, pompa ciepła czy wallbox, to często rozsądniejsze niż jedna wspólna różnicówka na cały dom.
Nawet najlepszy dobór nie pomoże jednak, jeśli w rozdzielnicy popełni się kilka powtarzalnych błędów montażowych.
Najczęstsze błędy, przez które różnicówka wybija bez powodu
Najczęściej problem nie leży w samym aparacie, tylko w instalacji albo w sumie małych upływów z kilku odbiorników. To dlatego jedna różnicówka potrafi wyłączać cały dom wtedy, gdy winna jest jedna pralka, wilgotna puszka lub źle rozdzielony przewód neutralny.
- Łączenie przewodów neutralnych z różnych obwodów pod jednym aparatem. To klasyczny błąd, który niemal gwarantuje niepożądane zadziałania.
- Zbyt duża liczba obwodów na jednym RCD. Im więcej urządzeń z filtrami, grzałkami i elektroniką, tym wyższy łączny prąd upływu.
- Wilgoć w puszkach, gniazdach zewnętrznych i osprzęcie ogrodowym. Woda bardzo szybko ujawnia słabe miejsca izolacji.
- Uszkodzone urządzenia, zwłaszcza pralki, zmywarki, bojlery i pompy z grzałkami. Często winny jest konkretny odbiornik, a nie cała instalacja.
- Przypadkowa zamiana przewodu neutralnego z ochronnym lub źle wykonane połączenia po modernizacji rozdzielnicy.
- Brak testów i ignorowanie objawów, takich jak sporadyczne wyzwalanie po deszczu albo przy starcie wybranych urządzeń.
Jeśli różnicówka wybija bez widocznej przyczyny, nie zakładam od razu awarii samego aparatu. Najpierw sprawdzam, który obwód lub które urządzenie wnosi problem, bo to zwykle skraca diagnostykę bardziej niż wymiana „na ślepo”.
Dlatego przy nowoczesnym domu patrzę na RCD nie jako na pojedynczy aparat, ale jako element całej logiki bezpieczeństwa.
Gdzie ma największy sens w nowoczesnym domu
Są miejsca, w których wyłącznik różnicowoprądowy robi po prostu większą różnicę niż gdzie indziej. W łazience, pralni, kuchni, garażu i na zewnątrz ryzyko kontaktu z wilgocią jest wyższe, więc ochrona różnicowa ma tam bardzo praktyczne uzasadnienie. To samo dotyczy obwodów z dużą ilością elektroniki, bo prąd upływu nie zawsze oznacza spektakularną awarię, ale często jest pierwszym sygnałem, że coś z układem dzieje się nie tak.
- Łazienka i pralnia - wilgoć, grzałki, urządzenia przenośne.
- Ogród i gniazda zewnętrzne - uszkodzenia mechaniczne, deszcz, narzędzia elektryczne.
- Pompa ciepła i klimatyzacja - elektronika sterująca, falowniki, wyższy prąd upływu.
- Fotowoltaika, magazyn energii, falownik - możliwe składowe DC i potrzeba doboru zgodnego z dokumentacją producenta.
- Ładowarka EV - duże obciążenie ciągłe i specyficzne wymagania wobec zabezpieczeń.
W tym obszarze najbardziej cenię rozwiązania podzielone na kilka obwodów. Jedno zwarcie albo upływ nie powinny odcinać całego domu, jeśli można ograniczyć awarię do kuchni, garażu albo sekcji technicznej. To podejście jest po prostu bardziej odporne na codzienne życie, a nie tylko na idealny schemat z katalogu.
Na tym etapie zostaje już głównie jedno pytanie: co sprawdzić przed modernizacją rozdzielnicy, żeby nie kupić aparatu, który tylko wygląda na właściwy.
Co sprawdzam przed modernizacją rozdzielnicy
Gdy modernizuję starą rozdzielnicę, nie wymieniam aparatu w ciemno. Najpierw chcę wiedzieć, ile jest obwodów, jakie mają odbiorniki, czy instalacja ma prawidłowo rozdzielone przewody neutralne i ochronne oraz czy w układzie pojawiają się urządzenia z falownikiem albo własną elektroniką mocy.
- Czy instalacja jest jednofazowa czy trójfazowa.
- Czy w obwodach pracują urządzenia z silnikami, grzałkami lub przekształtnikami.
- Czy ładowarka EV, pompa ciepła albo falownik PV ma własną detekcję prądów stałych.
- Czy lepiej zastosować kilka osobnych aparatów, zamiast jednej różnicówki na cały dom.
- Czy po montażu zostaną wykonane pomiary i test działania całego układu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: przy wyłączniku różnicowoprądowym nie kupuje się „dowolnego aparatu 30 mA”, tylko sprzęt dopasowany do rodzaju obciążenia, układu sieci i sposobu użytkowania domu. To właśnie ten detal najczęściej decyduje o tym, czy instalacja jest naprawdę bezpieczna i spokojna w eksploatacji.
