Prostowanie prądu zmiennego do stałego wydaje się prostą sprawą, ale w praktyce o trwałości zasilacza, prostownika akumulatorowego czy układu zasilania w instalacji fotowoltaicznej decydują drobiazgi: spadek napięcia, dopuszczalny prąd, temperatura pracy i zapas napięcia wstecznego. Jednym z podstawowych elementów takiego układu jest dioda prostownicza, która przepuszcza prąd w jedną stronę i blokuje go w drugą. Poniżej rozkładam temat na konkretne decyzje: jak działa taki element, gdzie ma sens, jak go dobrać i jak szybko sprawdzić, czy jeszcze pracuje poprawnie.
Co trzeba sprawdzić, zanim dobierzesz element prostujący
- Najczęściej liczy się nie nazwa, tylko trzy parametry: prąd średni, napięcie wsteczne i spadek napięcia w kierunku przewodzenia.
- W układach sieciowych 230 V AC napięcie szczytowe wynosi około 325 V, więc potrzebny jest wyraźny zapas napięciowy.
- W mostku Graetza przewodzą zwykle dwie diody naraz, więc straty są większe niż przy prostowaniu jedną diodą.
- Do prostowania 50/60 Hz zwykle wystarcza wersja standardowa, ale w zasilaczach impulsowych i szybkich przełączaniach lepiej sprawdzają się diody fast/ultrafast lub Schottky.
- Przy testowaniu multimetrem wynik w jedną stronę i „OL” w drugą to dobry znak, ale pomiar w układzie bywa mylący.
Jak działa prostowanie prądu w praktyce

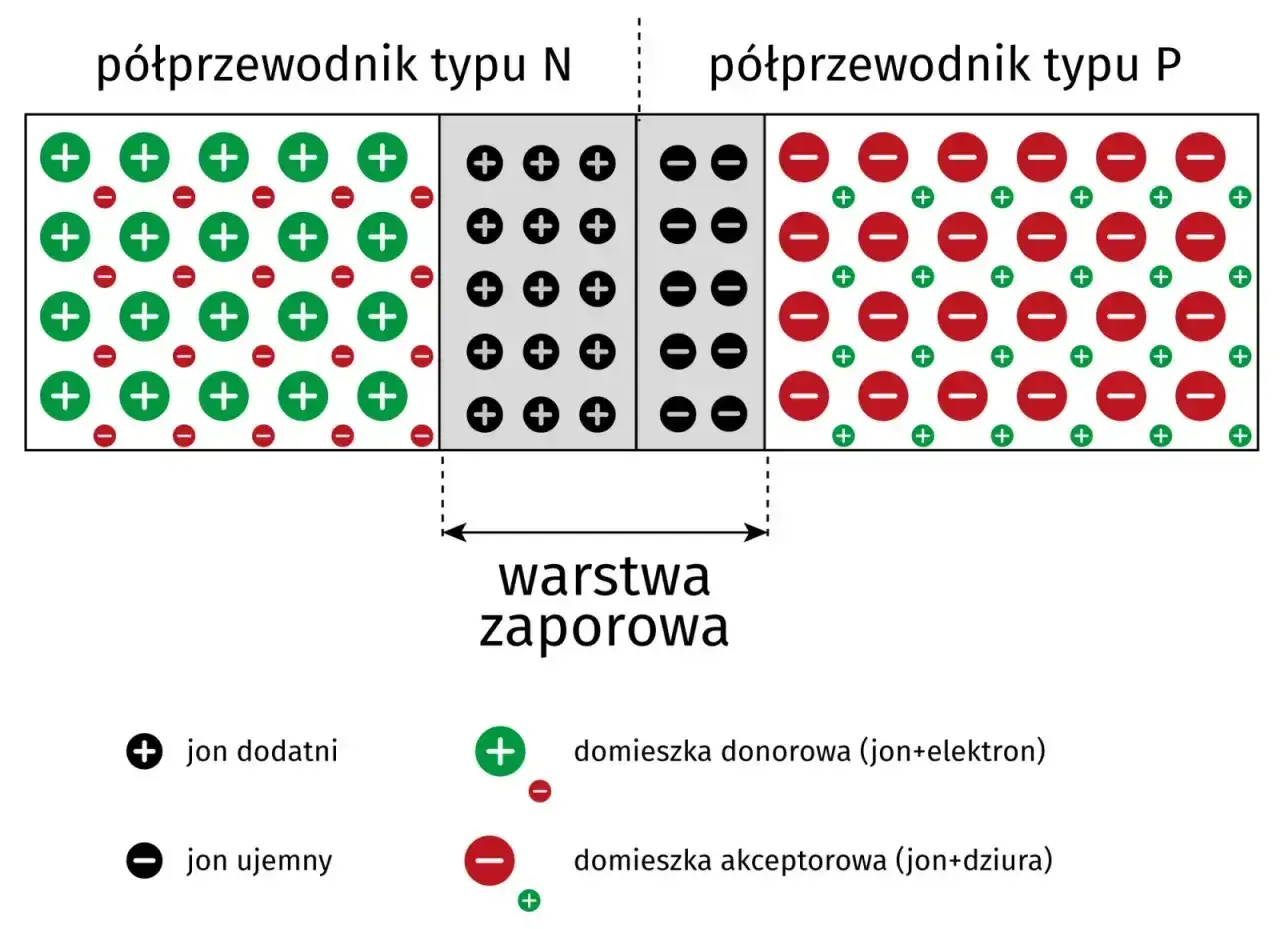

W środku takiego elementu jest złącze p-n. Gdy anoda staje się dodatnia względem katody, złącze przewodzi; gdy polaryzacja się odwraca, prąd praktycznie nie płynie. To właśnie dzięki temu prąd zmienny po przejściu przez układ prostowniczy staje się prądem jednokierunkowym, choć nadal pulsującym.

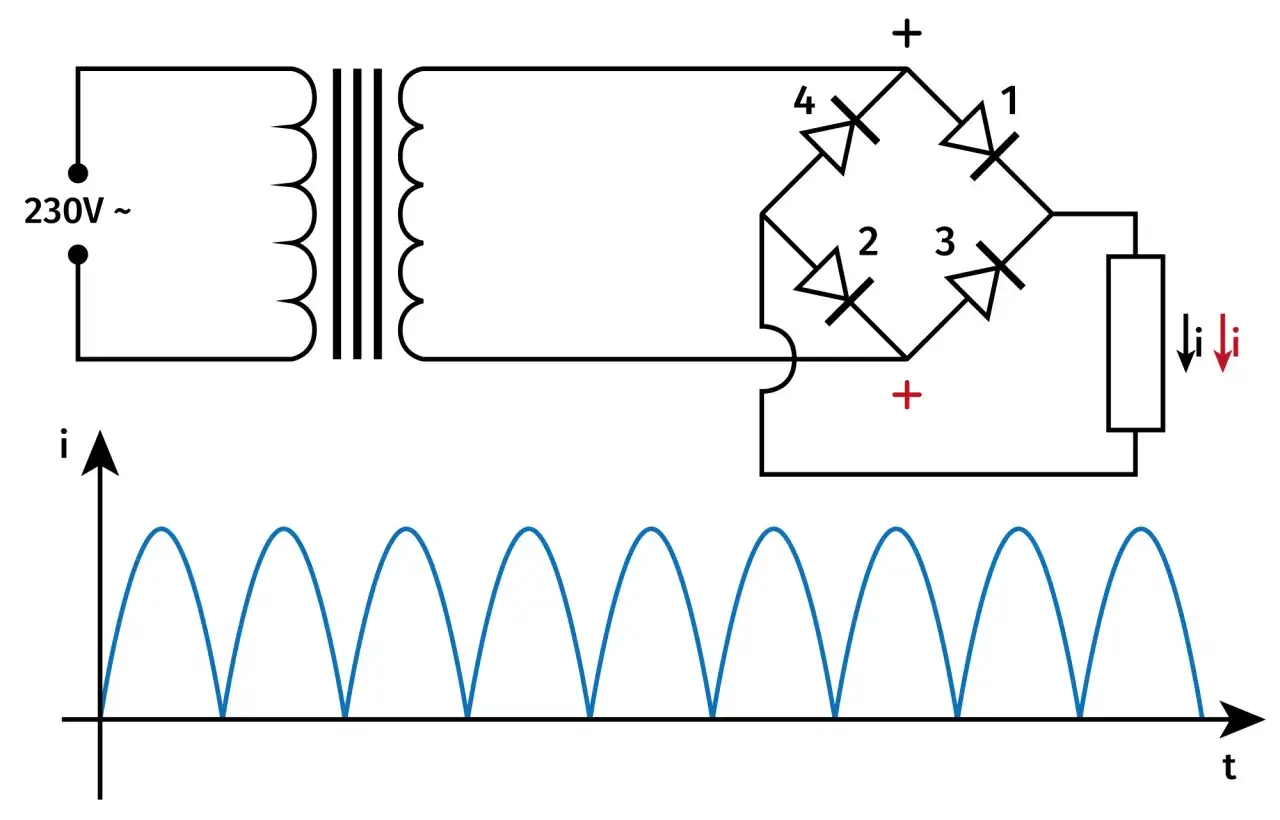

W prostowaniu jednopołówkowym jedna dioda przepuszcza tylko jedną połówkę sinusoidy. To najprostszy układ, ale ma dużą tętnistość i słabiej wykorzystuje energię źródła. W układzie mostkowym cztery elementy wykorzystują obie połówki przebiegu, więc wyjście jest bardziej „pełne” i łatwiej je potem wygładzić kondensatorem. To nadal nie jest idealne DC, tylko napięcie wymagające filtracji.
Trzeba też pamiętać o stracie napięcia. W krzemowych diodach przy przewodzeniu zwykle mówimy o około 0,7 V, ale w elementach mocy i przy większym prądzie spadek bywa wyższy. W mostku przewodzą naraz dwa złącza, więc strata rośnie podwójnie i przy niskim napięciu robi się odczuwalna. Właśnie dlatego w prostych układach energetycznych nie wystarczy wiedzieć, że coś „prostuje” - trzeba jeszcze wiedzieć, ile energii po drodze zamienia w ciepło.
To prowadzi do pytania, gdzie taki element pracuje najczęściej i kiedy jego prostota jest zaletą, a kiedy zaczyna ograniczać sprawność całego układu.
Gdzie taki element pracuje najczęściej
Najprostsze zastosowania widzę w zasilaczach małej mocy, ładowarkach, prostownikach do akumulatorów i sterownikach automatyki kotłowni oraz pomp ciepła. W domowych układach LED, zasilaczach 12 V i 24 V oraz w pomocniczych obwodach urządzeń grzewczych taki element robi dokładnie to, czego oczekujesz: zamienia AC na DC i chroni układ przed odwróconą polaryzacją.
W fotowoltaice i instalacjach energii odnawialnej temat jest równie praktyczny, tylko częściej pojawia się w otoczeniu niż w samym module. Spotyka się diody blokujące, prostowniki w zasilaniu pomocniczym i układy ładowania akumulatorów, gdzie każdy ułamek wolta ma znaczenie. Jeśli zasilasz coś z niskiego napięcia, strata 0,8-1,8 V na samych złączach przestaje być drobiazgiem.
- Ładowarki akumulatorów - liczy się odporność na prąd udarowy i poprawny dobór radiatora.
- Zasilacze do automatyki i sterowania - ważna jest stabilność oraz niewielkie tętnienia po filtracji.
- Układy z panelami PV i bateriami - istotne są straty oraz zabezpieczenie przed cofaniem prądu.
- Proste prostowniki warsztatowe - tu najczęściej wygrywa prostota i wysoka odporność na przeciążenia.
- Ochrona przed odwrotną polaryzacją - mały element, który potrafi uratować całą płytkę.
W praktyce najwięcej problemów sprawiają nie same zastosowania, tylko zbyt mały margines parametrów. Z tego powodu następny krok to już nie teoria, ale dobór danych z katalogu.
Jak dobrać parametry bez zgadywania
Patrząc na kartę katalogową, zawsze zaczynam od napięcia wstecznego i prądu średniego. Przy niskonapięciowych układach warto zostawić co najmniej 20-30% zapasu, a przy pracy z siecią 230 V AC pamiętać, że wartość szczytowa wynosi około 325 V. W praktyce oznacza to, że dobór „na styk” zwykle kończy się grzaniem albo awarią.
Dobrym przykładem jest prostownik 12 V / 5 A. Jeżeli w mostku pracują zwykłe diody krzemowe, spadek napięcia na dwóch złączach może sięgnąć około 1,4-2,0 V. To daje nawet 7-10 W strat ciepła, więc bez myślenia o termice układ będzie działał, ale nie będzie działał dobrze.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| VRRM | Maksymalne napięcie wsteczne | Powinno mieć wyraźny zapas względem realnego napięcia, szczególnie przy sieci i przepięciach |
| IF(AV) | Prąd średni przewodzenia | Musi pokrywać obciążenie z marginesem, a nie tylko „na papierze” |
| IFSM | Prąd udarowy | Ważny przy włączaniu zasilacza, ładowaniu kondensatorów i pracy z transformatorem |
| VF | Spadek napięcia w kierunku przewodzenia | Im niższy, tym mniejsze straty i mniejsze grzanie, zwłaszcza przy niskim napięciu |
| trr | Czas odzyskiwania | Istotny w szybkich przetwornicach i zasilaczach impulsowych |
| Obudowa i termika | Jak element oddaje ciepło | Decyduje o tym, czy 5 W strat jest bezpieczne, czy już problematyczne |
Jeżeli ktoś pyta mnie, dlaczego jedne układy po prostu się grzeją, a inne działają latami, odpowiedź jest zwykle ta sama: wybór parametru prądowego bez sprawdzenia strat cieplnych. To prowadzi prosto do kolejnego pytania, czyli jaki typ diody wybrać do konkretnego zastosowania.
Który typ wybrać do konkretnego układu
Gdy wybieram typ, nie szukam tylko najtańszej części. Szukam takiej, która najmniej traci energię w konkretnym układzie, bo w prostowaniu mały spadek napięcia szybko zamienia się w ciepło. Dlatego wersja standardowa, szybka i Schottky rozwiązują trzy różne problemy.
| Typ | Kiedy go wybieram | Zalety | Ograniczenia |
|---|---|---|---|
| Standardowa krzemowa | Prostowniki sieciowe 50/60 Hz, klasyczne zasilacze i układy warsztatowe | Duża odporność, prostota, niska cena | Większy spadek napięcia i większe straty niż w nowszych rozwiązaniach |
| Fast / ultrafast | Zasilacze impulsowe i układy z wyższą częstotliwością przełączania | Krótszy czas odzyskiwania, mniejsze straty przełączania | Zwykle droższa i nie zawsze potrzebna przy prostym prostowaniu |
| Schottky | Niskonapięciowe układy DC, gdzie każdy ułamek wolta ma znaczenie | Bardzo niski spadek napięcia, małe straty przewodzenia | Większa upływność i mniejszy zapas napięcia wstecznego niż w wielu wersjach krzemowych |
Jeśli napięcie jest niskie, Schottky potrafi dać zauważalnie lepszy rezultat energetyczny. Jeśli jednak rośnie temperatura albo napięcie wsteczne, trzeba uważać na większe upływy i niższy margines bezpieczeństwa. Właśnie dlatego sama nazwa typu nie wystarcza. Następny krok to szybka diagnostyka, bo nawet dobrze dobrany element może paść od przepięcia albo przegrzania.
Jak sprawdzić, czy element jeszcze działa
Najprostszy test robię multimetrem ustawionym na pomiar diody. Zasilanie musi być odłączone, a kondensatory rozładowane, bo w przeciwnym razie wynik może być fałszywy albo niebezpieczny.
- Przyłóż czerwoną sondę do anody, czarną do katody. W krzemowym elemencie powinien pojawić się odczyt około 0,45-0,8 V.
- Odwróć sondy. Miernik powinien pokazać brak przewodzenia lub bardzo wysoką rezystancję.
- Jeśli wynik jest niski w obu kierunkach, element najpewniej ma zwarcie.
- Jeśli w obu kierunkach pokazuje przerwę, dioda mogła się uszkodzić przez przegrzanie albo przepięcie.
- W mostku prostowniczym sprawdź każdą sekcję osobno, bo jedna uszkodzona gałąź potrafi zepsuć cały układ.
Najczęstszy błąd? Pomiar w układzie bez odlutowania jednej nóżki. Równoległe ścieżki, kondensatory i rezystory potrafią oszukać nawet doświadczonych, więc jeśli wynik wydaje się dziwny, lepiej sprawdzić element poza płytką.
Po objawach też da się sporo wywnioskować: zaniżone napięcie wyjściowe, nadmierne grzanie, przepalający się bezpiecznik albo głośniejsza praca transformatora zwykle oznaczają, że prostowanie nie jest już czyste i układ pracuje na granicy.
Na koniec zostają rzeczy, które najłatwiej przegapić
W praktyce trzy rzeczy robią największą różnicę: zapas napięcia, odprowadzanie ciepła i właściwy typ dla częstotliwości pracy. Jeśli zasilanie jest z sieci, nie liczę parametrów „na oko”; jeśli pracujesz na niskim napięciu, każda utracona dziesiąta wolta ma znaczenie; jeśli układ jest impulsowy, czas odzyskiwania przestaje być detalem.
Dobrze dobrana dioda prostownicza sama w sobie nie rozwiązuje wszystkiego, ale potrafi zdecydować o tym, czy zasilacz będzie stabilny, czy tylko „jakoś będzie działał”. W instalacjach, gdzie liczy się sprawność i niezawodność, właśnie te małe straty zamieniają się w realne ciepło, hałas i krótszą żywotność całego układu.
Jeżeli mam zostawić jedną praktyczną zasadę, to jest ona prosta: wybieraj z marginesem, sprawdzaj temperaturę i nie zakładaj, że każdy element prostujący zachowuje się tak samo. W elektronice to drobiazgi, które najczęściej odróżniają poprawny projekt od poprawnego tylko na stole.
