W układach elektrycznych liczy się nie tylko to, co z czym połączyć, ale też jaki efekt da sam sposób łączenia. Ja patrzę na ten temat przede wszystkim przez pryzmat napięcia, prądu i awarii jednego elementu, bo to właśnie one decydują, czy instalacja zadziała tak, jak trzeba. W praktyce połączenie szeregowe jest jednym z najprostszych sposobów prowadzenia obwodu, ale ma bardzo konkretne konsekwencje dla działania lamp, baterii, modułów PV i wielu innych odbiorników.
Najważniejsze fakty o układzie szeregowym
- Elementy są połączone jeden za drugim, więc prąd ma tylko jedną drogę przepływu.
- Natężenie prądu jest takie samo w każdym elemencie obwodu.
- Napięcia na odbiornikach sumują się, a opór całego układu rośnie wraz z każdym kolejnym elementem.
- Przerwa w jednym miejscu zwykle wyłącza cały układ.
- W fotowoltaice taki układ podnosi napięcie stringu, ale nie zwiększa prądu modułów.
Jak działa układ szeregowy w praktyce
W szeregu prąd nie rozgałęzia się, tylko przechodzi kolejno przez każdy element. To oznacza, że jeśli przez pierwszy odbiornik płynie 2 A, to przez drugi i trzeci również płynie 2 A, o ile mówimy o tym samym obwodzie. Napięcie zasilania dzieli się między odbiorniki zgodnie z ich oporem, więc każdy element „zabiera” z obwodu część dostępnej energii elektrycznej.
Najprostszy przykład to trzy rezystory o wartości 2 Ω, 3 Ω i 5 Ω. W szeregu dają razem 10 Ω, więc przy zasilaniu 10 V prąd wynosi 1 A. Na drugim końcu liczy się już tylko to, ile napięcia spadło na każdym elemencie: 2 V, 3 V i 5 V. To właśnie dlatego w obwodach szeregowych tak ważne jest liczenie całości, a nie tylko pojedynczego komponentu.
Jeśli chcesz to zapamiętać jednym zdaniem, ja używam takiej reguły: prąd jest wspólny, napięcie się rozkłada, a opór się sumuje. Z tej zasady wynika wszystko, co później dzieje się z lampami, akumulatorami i modułami PV. Żeby dobrze dobrać taki układ, trzeba jeszcze zobaczyć, jak zachowują się poszczególne wielkości elektryczne.
Co dzieje się z prądem, napięciem i oporem
W obwodzie szeregowym najważniejsze są trzy zależności. Prąd pozostaje taki sam w każdym punkcie, napięcie sumuje się na kolejnych elementach, a opór całkowity jest sumą wszystkich oporów. Właśnie dlatego dodanie kolejnego odbiornika zwykle zmniejsza natężenie prądu w całym układzie.
| Wielkość | Co robi w szeregu | Co to oznacza w praktyce |
|---|---|---|
| Prąd | Jest taki sam w każdym elemencie | Najsłabszy odbiornik ogranicza cały obwód |
| Napięcie | Rozkłada się na elementach | Każdy odbiornik dostaje tylko część napięcia źródła |
| Opór | Sumuje się | Im więcej elementów, tym trudniej „przepchnąć” prąd |
To także dobre miejsce, by przypomnieć prawo Ohma w wersji praktycznej: I = U / R. Gdy opór rośnie, prąd maleje; gdy napięcie rośnie, prąd rośnie. W instalacjach niskonapięciowych różnica między 12 V a 24 V potrafi być bardzo odczuwalna, bo przy tej samej mocy 360 W instalacja 12 V pobiera około 30 A, a 24 V około 15 A. Jeśli opór przewodów pozostaje ten sam, straty I²R spadają w przybliżeniu czterokrotnie. To już prowadzi prosto do przykładów zastosowań.
Gdzie spotyka się takie łączenie najczęściej
Najlepiej widać je tam, gdzie trzeba zbudować konkretny poziom napięcia albo uporządkować pracę wielu identycznych elementów. W praktyce spotykam trzy grupy zastosowań, które wracają najczęściej.
- Łańcuchy LED - pojedyncze diody lub moduły łączy się tak, by napięcia się sumowały, a zasilacz utrzymywał stały prąd. Dzięki temu światło jest stabilne, ale uszkodzenie jednego elementu może przerwać cały ciąg.
- Pakiety akumulatorów - dwa akumulatory 12 V 100 Ah połączone w szereg dają układ 24 V 100 Ah. Napięcie rośnie, ale pojemność w amperogodzinach pozostaje taka sama.

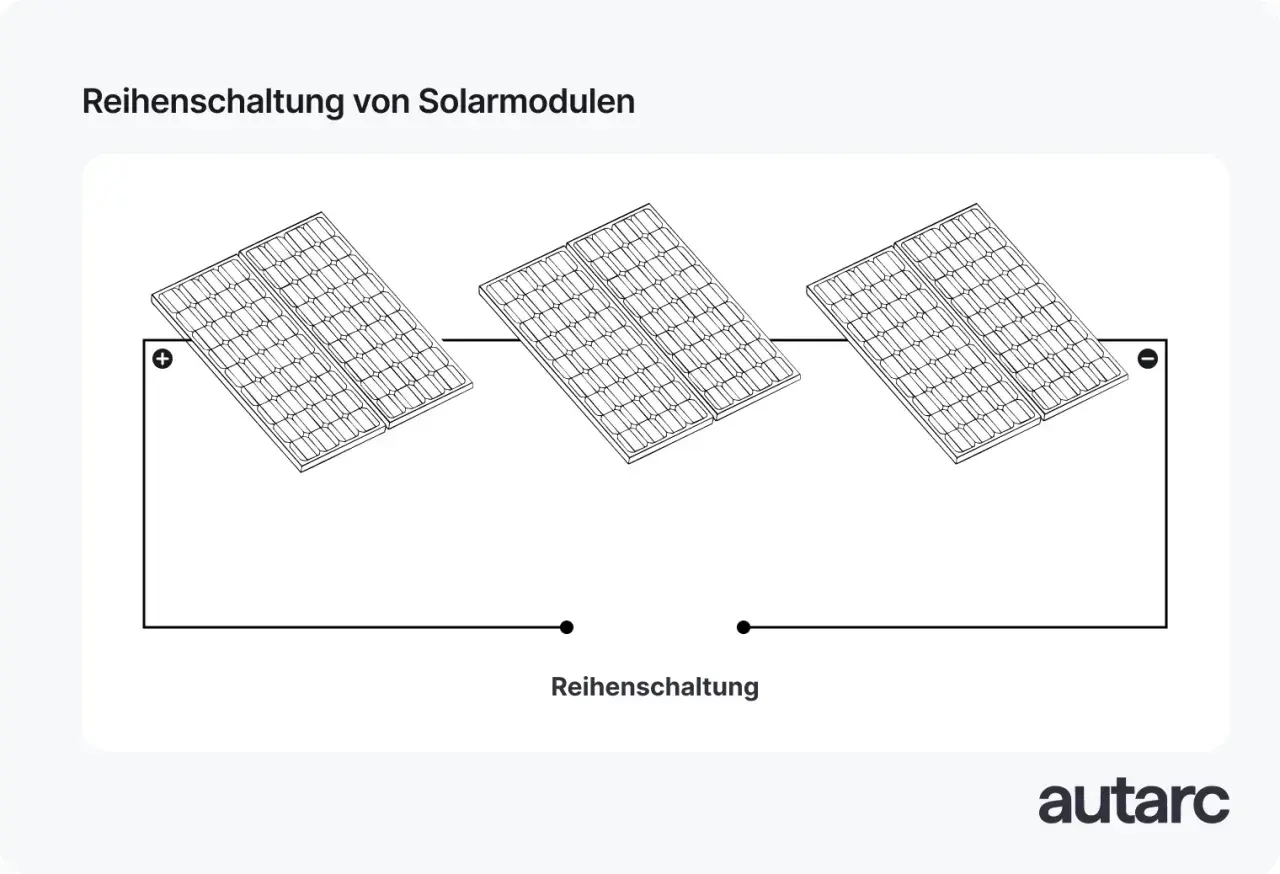

- Moduły fotowoltaiczne - szeregowe łączenie paneli zwiększa napięcie stringu. Dwa moduły 40 V 10 A połączone w taki sposób tworzą string 80 V 10 A w warunkach nominalnych. To dobry przykład, bo pokazuje, że napięcia się sumują, a prąd pozostaje ten sam. Taki układ pomaga dopasować instalację do zakresu pracy falownika lub regulatora, ale wymaga sprawdzenia maksymalnego napięcia wejściowego, zwłaszcza zimą, gdy napięcie jałowe modułów rośnie.
W fotowoltaice to ostatnie jest szczególnie ważne. Ja zawsze patrzę nie tylko na moc modułów, ale też na zakres napięcia MPPT, maksymalne napięcie DC i warunki pracy w chłodzie. Sam wysoki „potencjał” stringu nie daje jeszcze lepszego wyniku, jeśli przekroczysz ograniczenia urządzenia sterującego. Kolejna sekcja pokazuje, dlaczego nie wolno mylić tego układu z równoległym.
Czym różni się od połączenia równoległego
To porównanie jest potrzebne, bo wiele osób myli oba układy albo używa ich zamiennie, a to prowadzi do błędów projektowych. Najkrócej: w szeregu zwiększasz napięcie, a w równoległym zwiększasz możliwości prądowe i odporność układu na awarię pojedynczej gałęzi.
| Kryterium | Układ szeregowy | Układ równoległy |
|---|---|---|
| Napięcie | Sumuje się | Jest takie samo na każdej gałęzi |
| Prąd | Jest taki sam w całym obwodzie | Rozdziela się między gałęzie |
| Awaria jednego elementu | Zwykle przerywa cały obwód | Najczęściej wyłącza tylko jedną gałąź |
| Typowe zastosowanie | Łańcuchy LED, baterie, stringi PV | Instalacje domowe, odbiorniki 230 V, rozbudowa prądu |
| Praktyczny efekt | Większe napięcie i zwykle mniejszy prąd | Większy dostępny prąd przy tym samym napięciu |
Jeśli mam doradzić jedną prostą zasadę, to brzmi ona tak: szereg wybierasz wtedy, gdy chcesz podnieść napięcie, a równoległy wtedy, gdy potrzebujesz większej wydajności prądowej lub większej odporności układu. To nie jest wybór „lepszy” albo „gorszy” - tylko odpowiedni do konkretnego zadania, a w praktyce właśnie od tego zależy, czy układ będzie działał stabilnie, czy zacznie sprawiać kłopoty przy pierwszym większym obciążeniu. Gdy to już jasne, łatwiej przejść do błędów, które najczęściej psują efekt.
Najczęstsze błędy przy łączeniu elementów
Tu zwykle pojawiają się kosztowne skróty myślowe. W teorii układ jest prosty, ale w praktyce łatwo go źle policzyć albo zbudować z elementów, które nie powinny ze sobą pracować.
- Mylenie napięcia z mocą - podniesienie napięcia nie oznacza automatycznie większej mocy. Moc zależy od całego układu, źródła i obciążenia.
- Łączenie różnych elementów bez sprawdzenia parametrów - w szeregu najsłabszy komponent ogranicza całość. To widać szczególnie przy bateriach i LED-ach.
- Brak zapasu napięcia - w fotowoltaice albo przy zasilaczach niskonapięciowych łatwo przekroczyć limity wejściowe, jeśli nie uwzględnisz warunków pracy, temperatury i tolerancji producenta.
- Ignorowanie przerwy w obwodzie - jeśli jeden element się przepali albo rozłączy, cały ciąg przestaje działać. To nie jest wada samego układu, tylko jego cecha, którą trzeba uwzględnić.
- Mieszanie zużytych i nowych akumulatorów - przy pakietach litowych i ołowiowych różnice w stanie naładowania i pojemności potrafią prowadzić do nierównej pracy, a nawet uszkodzeń. W litowych pakietach bez BMS-a, czyli układu nadzorującego ogniwa, ryzyko rośnie bardzo szybko.
W praktyce największy błąd widzę wtedy, gdy ktoś zakłada, że „skoro elementy są takie same, to na pewno zadziała”. Samo podobieństwo nie wystarcza - liczą się prąd roboczy, napięcie graniczne, temperatura i sposób zabezpieczenia obwodu. To właśnie te detale decydują, czy układ będzie działał stabilnie. Właśnie dlatego przed uruchomieniem warto zrobić prostą checklistę.
Kiedy połączenie szeregowe ma sens w praktyce
Takie łączenie wybieram przede wszystkim wtedy, gdy potrzebuję wyższego napięcia z kilku źródeł albo chcę ograniczyć prąd w obwodzie przy tej samej mocy. To bardzo sensowne rozwiązanie w instalacjach PV, w pakietach akumulatorów i w prostych układach oświetleniowych, ale tylko pod warunkiem, że wszystkie parametry są policzone z zapasem.
- gdy napięcie pojedynczego modułu jest zbyt małe dla zasilanego urządzenia;
- gdy zależy mi na mniejszych spadkach napięcia na dłuższych przewodach;
- gdy chcę zbudować string PV w zakresie pracy falownika lub regulatora;
- gdy łączę identyczne lub bardzo dobrze dobrane elementy o tym samym prądzie roboczym;
- gdy akceptuję, że awaria jednego elementu zatrzyma cały ciąg.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to jest nią prosta checklista: zsumuj napięcia, policz opór całkowity, sprawdź limity wejściowe urządzenia i upewnij się, że jeden element nie wyłączy całego układu w najmniej odpowiednim momencie. Właśnie tak ja patrzę na szeregowe łączenie: bez zbędnej teorii i bez ryzyka, że instalacja będzie działała tylko na papierze.
